申请日2018.05.30
公开(公告)日2019.04.02
IPC分类号C02F9/14; C02F103/14
摘要
本实用新型提供一种涂装污水排放处理设备，包括第一沉淀池、第二沉淀池和吸附过滤池，第一沉淀池和第二沉淀池上方均设有配药罐，内部也均设有过滤装置，第一沉淀池顶部设有若干进液口且进液口处设有喷头，第一沉淀池的进液口通过管道连接有第一输液泵，第一沉淀池的出口处连接有第二输液泵，第二输液泵的出口处与第二沉淀池进口处相连，第二沉淀池的上端和底部分别设有第一出口和第二出口，第二出口连接有压滤机，压滤机的出口处与第二沉淀池的进口处相连，第一出口与吸附过滤池相连，吸附过滤池内设有活性炭筛网，吸附过滤池的出口处分别连接有循环池和生化处理池。本实用新型环保节能，且适用范围广、废水处理效率高、处理效果好。
权利要求书
1.一种涂装污水排放处理设备，其特征在于，包括第一沉淀池、第二沉淀池和吸附过滤池，所述第一沉淀池上方安装有第一配药罐，所述第一沉淀池顶部设有若干进液口且所述进液口处设有喷头，所述第一沉淀池内设有第一过滤装置，所述第一沉淀池的进液口通过管道连接有第一输液泵，所述第一沉淀池的出口处连接有第二输液泵，所述第二输液泵的出口处与所述第二沉淀池下端的进口处相连，所述第二沉淀池上方安装有第二配药罐，所述第二沉淀池内设有第二过滤装置，所述第二沉淀池的上端和底部分别设有第一出口和第二出口，所述第二出口连接有压滤机，所述压滤机的出口处与所述第二沉淀池的进口处相连，所述第一出口与所述吸附过滤池相连，所述吸附过滤池内设有若干层活性炭筛网，所述吸附过滤池的出口处分别连接有循环池和生化处理池。
2.根据权利要求1所述的一种涂装污水排放处理设备，其特征在于，所述第一沉淀池的进液口处的管道汇集连接于主进液管，所述第二输液泵的出口处还连接有第一循环管，所述第一循环管与所述主进液管相连，所述第一循环管上设有阀门。
3.根据权利要求1所述的一种涂装污水排放处理设备，其特征在于，所述第一出口还连接有第二循环管，所述第二循环管与所述第二沉淀池的进口处相连，所述第二循环管上设有阀门。
4.根据权利要求1所述的一种涂装污水排放处理设备，其特征在于，所述第一配药罐和所述第二配药罐内分别设有第一搅拌桨和第二搅拌桨，所述第一配药罐和所述第二配药罐上方分别连接有若干储药罐。
5.根据权利要求1所述的一种涂装污水排放处理设备，其特征在于，所述活性炭筛网的横截面为蜂窝状。
6.根据权利要求1所述的一种涂装污水排放处理设备，其特征在于，所述吸附过滤池下端设有臭氧杀菌机。
7.根据权利要求1所述的一种涂装污水排放处理设备，其特征在于，所述吸附过滤池与所述循环池相连的管道上设有阀门，所述吸附过滤池与所述生化处理池相连的管道上也设有阀门。
说明书
一种涂装污水排放处理设备
技术领域
本实用新型涉及涂装污水处理技术领域，具体涉及一种涂装污水排放处理设备。
背景技术
涂装工艺可以使机械表面隔绝水、空气等以达到防锈的目的，是器械保护中的一种重要手段，然而在涂装工艺中会产生大量的涂装废水，涂装废水中含有的污染物包括表面活性剂、油脂、颜料、有机溶剂、重金属和磷酸盐等，所以涂装污水需经过处理才可排放，若直接排放会引起水质恶化、环境污染等问题。
涂装污水的处理工艺一般是通过物化或者生化或者两者相结合的方式，专利一种涂装污水处理设备(申请号为201520253950.5)，采用了物理手段和化学手段相结合的方式，设置了多层滤网进行物理过滤，且使用絮凝剂和消泡剂处理污水，并在循环池中设置了起吸附过滤作用的活性炭，虽然该实用新型结构简单、成本较低，但是对有机物的处理不够彻底，仅能达到循环用水的标准，而不能达到排放的标准，且该装置的一级沉淀池和二级沉淀池上方均只设有一个储罐，需人工将试剂配好放置在储罐中，工作量较大。
因此，急需一种结构简单、更加环保，且废水处理效率高、处理效果好的涂装污水排放处理设备。
实用新型内容
本实用新型的目的是针对现有技术的不足，提供一种结构简单、更加环保，且废水处理效率高、处理效果好的涂装污水排放处理设备。
本实用新型提供了如下技术方案：

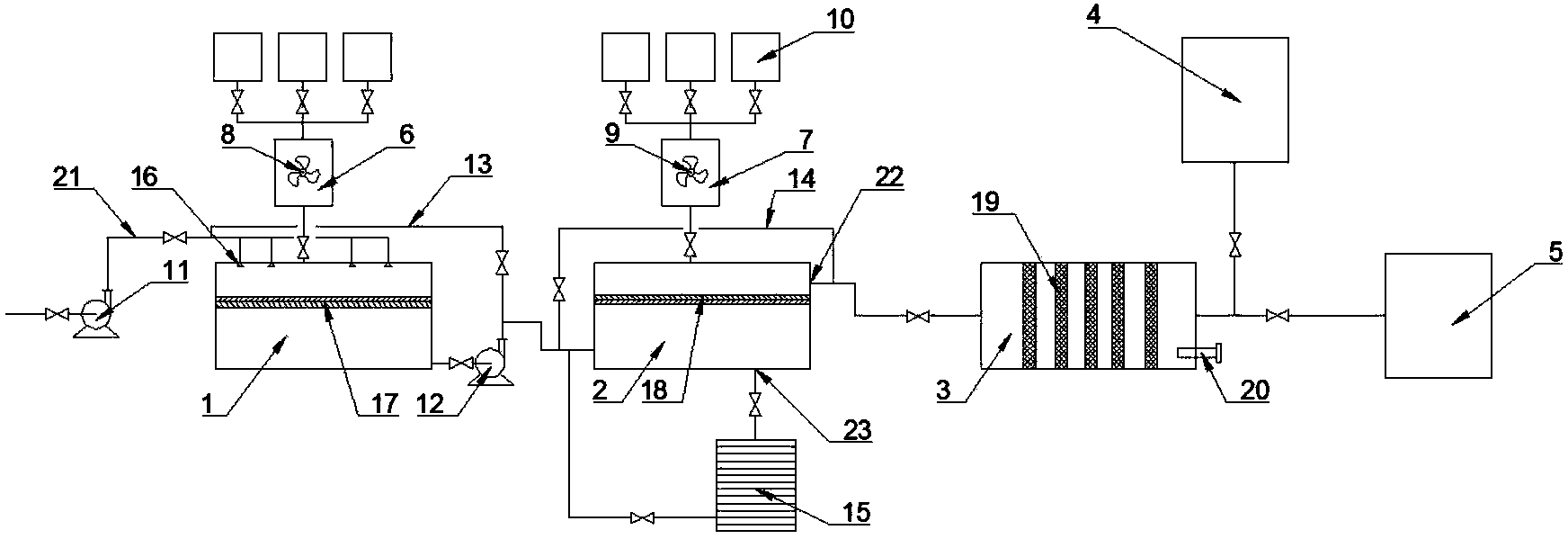

一种涂装污水排放处理设备，包括第一沉淀池、第二沉淀池和吸附过滤池，所述第一沉淀池上方安装有第一配药罐，所述第一沉淀池顶部设有若干进液口且所述进液口处设有喷头，所述第一沉淀池内设有第一过滤装置，所述第一沉淀池的进液口通过管道连接有第一输液泵，所述第一沉淀池的出口处连接有第二输液泵，所述第二输液泵的出口处与所述第二沉淀池下端的进口处相连，所述第二沉淀池上方安装有第二配药罐，所述第二沉淀池内设有第二过滤装置，所述第二沉淀池的上端和底部分别设有第一出口和第二出口，所述第二出口连接有压滤机，所述压滤机的出口处与所述第二沉淀池的进口处相连，所述第一出口与所述吸附过滤池相连，所述吸附过滤池内设有若干层活性炭筛网，所述吸附过滤池的出口处分别连接有循环池和生化处理池。
优选的，所述第一沉淀池的进液口处的管道汇集连接于主进液管，所述第二输液泵的出口处还连接有第一循环管，所述第一循环管与所述主进液管相连，所述第一循环管上设有阀门，因此污水可以在第一沉淀池中进行多次循环过滤处理。
优选的，所述第一出口还连接有第二循环管，所述第二循环管与所述第二沉淀池的进口处相连，所述第二循环管上设有阀门，因此污水可以在第二沉淀池中进行多次循环过滤处理。
优选的，所述第一配药罐和所述第二配药罐内分别设有第一搅拌桨和第二搅拌桨，可以使配药罐中的试剂混合地更加均匀，所述第一配药罐和所述第二配药罐上方分别连接有若干储药罐，可放置多种试剂，便于根据污水的性质选择合适的试剂或者配制合适的混合试剂。
优选的，所述活性炭筛网的横截面为蜂窝状，可提高活性炭筛网的稳定性，也有助于提高过滤面积，从而提高过滤效率。
优选的，所述吸附过滤池下端设有臭氧杀菌机，可以防止涂装污水发生变质，保证处理后的污水能够循环使用。
优选的，所述吸附过滤池与所述循环池相连的管道上设有阀门，所述吸附过滤池与所述生化处理池相连的管道上也设有阀门，因此可以根据需要将处理后的污水输送回车间进行循环使用，或者进入所述生化处理池进行进一步处理以达到排放的要求。
本实用新型的有益效果是：
(1)本实用新型在第一沉淀池设有喷头，可以使污水喷洒均匀，使污水与试剂接触面积更大，同时，在第一沉淀池和第二沉淀池出口处设有循环管，可以对污水进行重复过滤处理，可提高处理效果，第二沉淀池中的过滤物经压滤机处理后流出的液体进入第二沉淀池继续进行处理，减少了废弃物的产生，更加环保。
(2)本实用新型环保节能，且适用范围广，经吸附过滤池处理后的污水达到了涂装用水循环利用的标准，污水可以流到循环池中循环使用，也可以进入生化处理池中进行进一步处理以达到排放的标准。
(3)本实用新型在第一沉淀池和第二沉淀池上方设置有配药罐，且配药罐上方连接有多个储药罐，便于根据污水的性质选择合适的试剂或者配制合适的混合试剂。
