申请日2018.05.29
公开(公告)日2019.03.01
IPC分类号B01D21/04; B01D21/00
摘要
本实用新型涉及一种污水处理用刮泥装置，属于污水处理设备技术领域，包括污水处理池和支撑板，所述污水处理池设有凹槽和排泥渣机构，所述支撑板设有水箱和电动伸缩杆，所述支撑板底部设有喷头和支撑柱，所述支撑柱设有固定杆、刮泥板和底部刮刀。本实用新型利用喷淋冲击的作用打碎浮泥渣中的气泡，浮泥渣进行沉降，通过侧壁刮刀便于将侧壁的污泥一起清理干净，通过旋转刀片便于将底部顽固污泥打碎，然后通过底部刮刀，毛刷和档泥板配合，将淤泥彻底清理干净，避免多次清理，清理效率高。
权利要求书

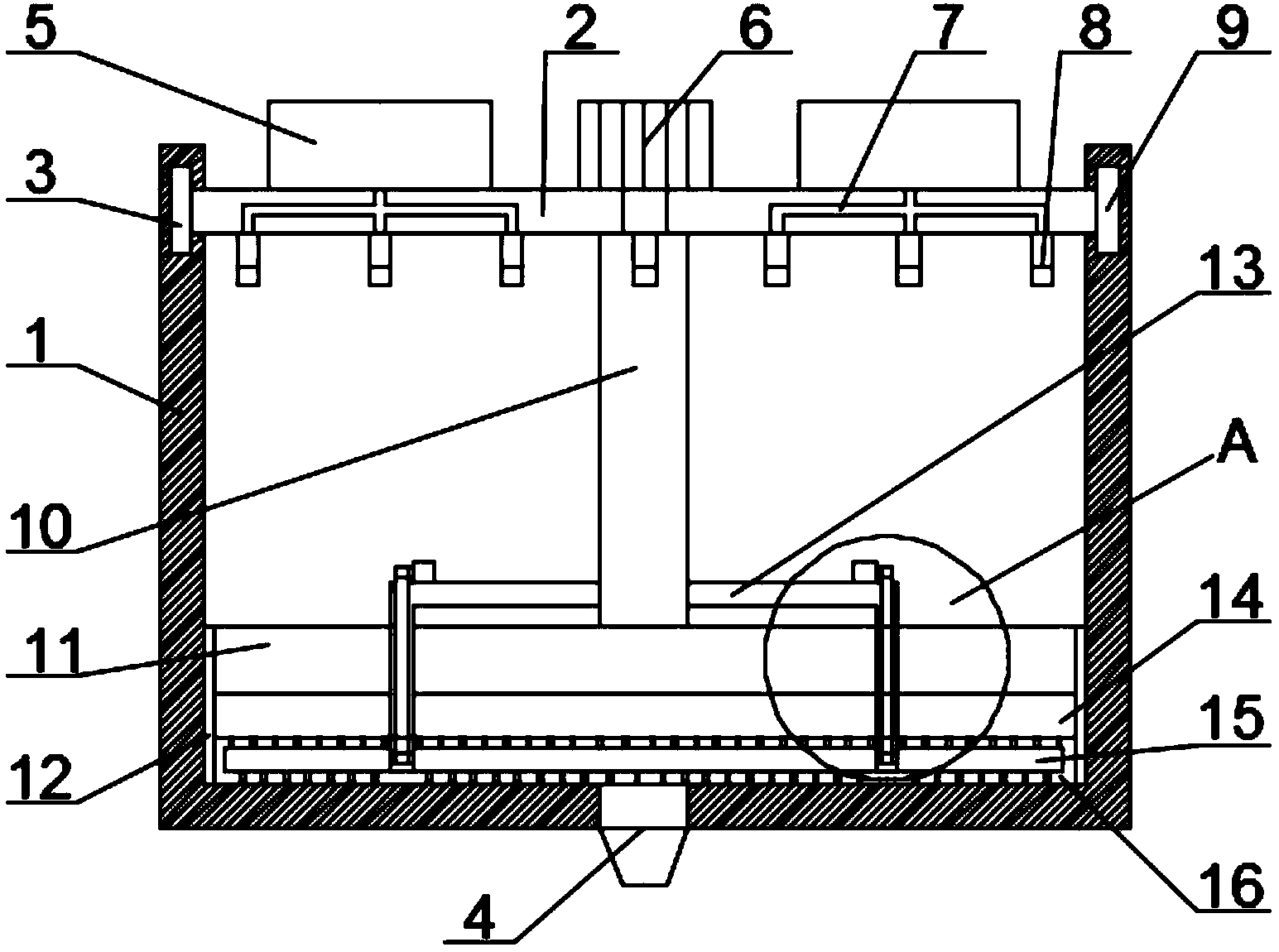

1.一种污水处理用刮泥装置，其特征在于：包括污水处理池(1)和支撑板(2)，所述污水处理池(1)上部设有凹槽(3)，凹槽(3)内设有滚轮(9)，所述污水处理池(1)底部设有排泥渣机构(4)，所述支撑板(2)与滚轮转动连接，所述支撑板(2)顶部设有水箱(5)和电动伸缩杆(6)，所述支撑板(2)底部设有喷头(8)和支撑柱(10)，所述电动伸缩杆(6)输出端与支撑柱(10)连接，所述支撑板(2)内部还设有空腔(7)，所述空腔(7)一端与水箱(5)连接，另一端与喷头(8)连接，所述支撑柱(10)下部设有固定杆(13)，固定杆(13)下部设有刮泥板(14)，所述刮泥板(14)下部还设有底部刮刀(16)。
2.根据权利要求1所述的污水处理用刮泥装置，其特征在于：所述刮泥板(14)侧面设有挡泥板(11)，所述挡泥板(11)设置在固定杆(13)下方，所述固定杆(13)上设有电机(17)，所述固定杆底部设有横杆(15)，所述横杆(15)与固定杆转动连接，所述横杆(15)设有齿轮(19)和刀片(20)，所述齿轮(19)设置在电机(17)输出端下方，所述固定杆(13)内部还设有链条(18)，所述链条(18)一端与电机(17)输出端连接，另一端与齿轮(19)连接。
3.根据权利要求1所述的污水处理用刮泥装置，其特征在于：所述刮泥板(14)两端还设有侧壁刮刀(12)。
4.根据权利要求1所述的污水处理用刮泥装置，其特征在于：所述底部刮刀(16)后侧还设有毛刷(21)。
5.根据权利要求2所述的污水处理用刮泥装置，其特征在于：所述挡泥板(11)截面为弧形。
说明书
一种污水处理用刮泥装置
技术领域
本实用新型涉及污水处理设备技术领域，具体是一种污水处理用刮泥装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。随着社会经济的飞速发展，日常生活和工业中所产生的污水也越来越多。沉淀是污水处理必不可少的的污水净化步骤，用于沉降分离颗粒较细的污泥，沉淀后会产生一定的污泥，并对污泥进行处理，刮泥机主要用于将污泥池内的污泥刮走，便于污泥提升机将污泥从池内抽走。
现有刮泥机的刮泥刀在刮泥过程中一般只能将池底上的沉淀污渍刮走，而对于那些紧紧吸附在池底上的顽固污泥却很难刮走，而且污水处理池中由于浮泥渣中存在一定的气泡导致漂浮，而刮泥刀无法触及水体表面的浮泥渣，降低除泥效果，在污水处理池的底部由于刮泥刀的旋转作用，容易导致堆积好的污泥发生扩散，降低排泥效率，为此我们提出一种污水处理池浮泥渣去除装置来解决以上存在的问题。
实用新型内容
本实用新型的目的在于提供一种污水处理用刮泥装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理用刮泥装置，包括污水处理池和支撑板，所述上部设有凹槽，凹槽内设有滚轮，所述污水处理池底部设有排泥渣机构，所述支撑板与滚轮转动连接，所述支撑板顶部设有水箱和电动伸缩杆，所述支撑板底部设有喷头和支撑柱，所述电动伸缩杆输出端与支撑柱连接，所述支撑板内部还设有空腔，所述空腔一端与水箱连接，另一端与喷头连接，喷头对污水处理池水体表面进行喷淋，利用喷淋冲击的作用打碎浮泥渣中的气泡，同时增加其自身重量实现沉降，所述支撑柱下部设有固定杆，固定杆下部设有刮泥板，所述刮泥板下部还设有底部刮刀，通过支撑板运动，带动刮刀将底部的污泥刮走。
作为本实用新型的进一步技术方案：所述刮泥板侧面设有挡泥板，所述挡泥板设置在固定杆下方，所述固定杆上设有电机，所述固定杆底部设有横杆，所述横杆与固定杆转动连接，所述横杆设有齿轮和刀片，所述齿轮设置在电机输出端下方，所述固定杆内部还设有链条，所述链条一端与电机输出端连接，另一端与齿轮连接，电机转动，通过链条带动横杆转动，横杆上的刀片将底部较硬淤泥打碎，便于底部刮刀将打碎的淤泥清理干净，避免多次清理，挡泥板将清理的淤泥收集，防止淤泥漂浮导致清理不干净，清理效率高。
作为本实用新型的更进一步技术方案：所述刮泥板两端还设有侧壁刮刀，便于将侧壁淤泥清理干净。
作为本实用新型的再进一步技术方案：所述底部刮刀后侧还设有毛刷，通过毛刷对底部进一步清理，使清理更彻底。
作为本实用新型的再进一步技术方案：所述挡泥板截面为弧形，有效地将淤泥收集，避免阻止淤泥漂浮。
与现有技术相比，本实用新型的有益效果是：利用喷淋冲击的作用打碎浮泥渣中的气泡，浮泥渣进行沉降，通过侧壁刮刀便于将侧壁的污泥一起清理干净，通过旋转刀片便于将底部顽固污泥打碎，然后通过底部刮刀，毛刷和档泥板配合，将淤泥彻底清理干净，避免多次清理，清理效率高。
