申请日2018.05.28
公开(公告)日2019.03.01
IPC分类号C02F9/04
摘要
本实用新型公开了一种分离污水与废渣的设备，包括废渣管、圆盘、沉淀台、污水入口、过滤腔、顶盖、水泵、导管、消毒腔、达标排放口、底座、支撑板、明矾盘、连接杆、抽取管、支撑台和消毒层，所述底座的顶部一侧安装有过滤腔，所述过滤腔的底部安装有沉淀台，所述沉淀台内部嵌入有废渣管，所述废渣管的一端安装有圆盘，所述过滤腔靠近沉淀台顶部的一侧开设有污水入口，所述过滤腔的内部嵌入安装有支撑板，所述支撑板的顶部中心安装有抽取管，所述抽取管远离支撑板的一侧安装有支撑台，所述支撑台的底部两侧均安装有连接杆。本实用新型具有双重过滤，管道排污和明矾盘过滤的功能，提升了使用的高效性。
权利要求书

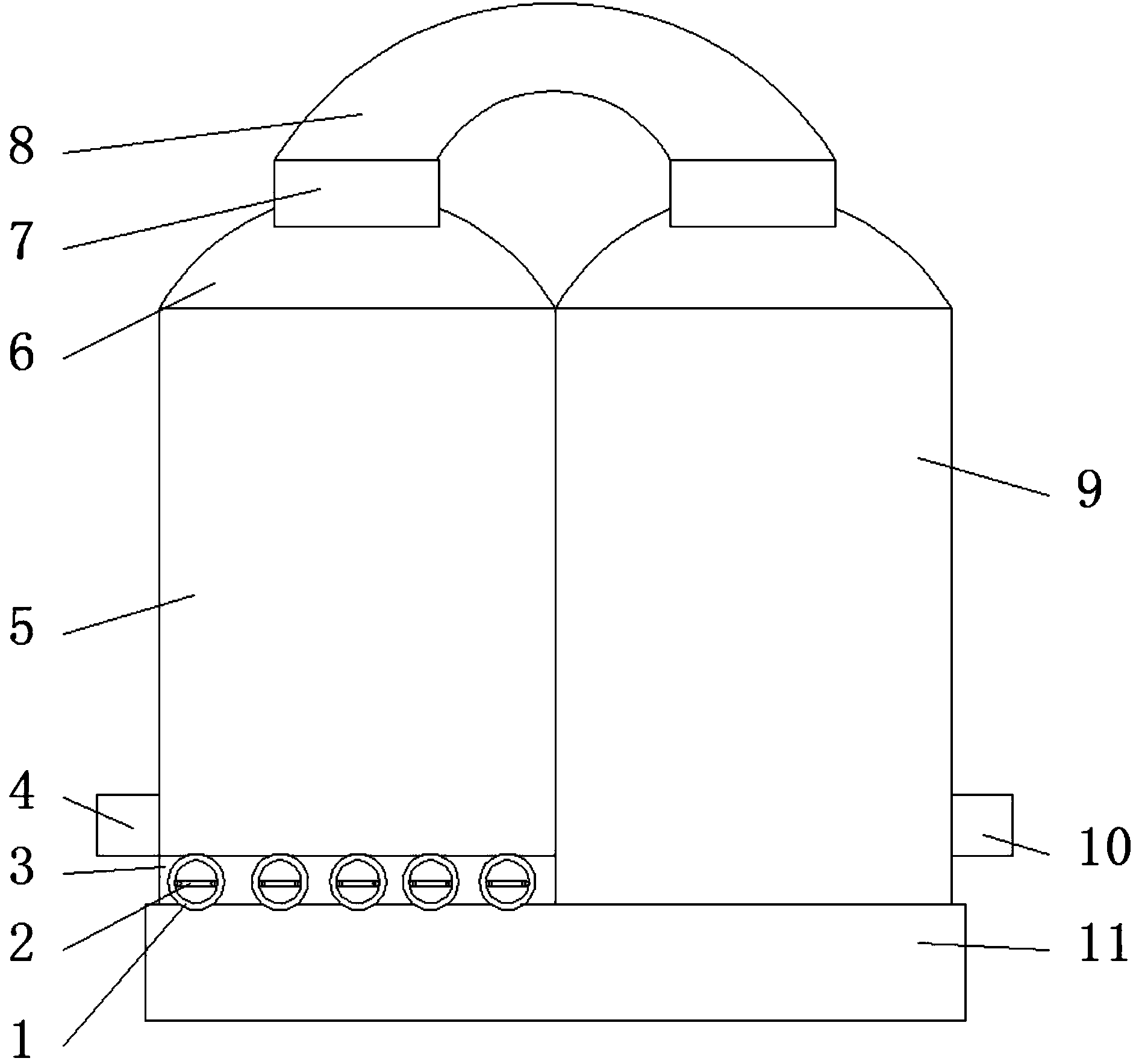

1.一种分离污水与废渣的设备，包括废渣管(1)、圆盘(2)、沉淀台(3)、污水入口(4)、过滤腔(5)、顶盖(6)、水泵(7)、导管(8)、消毒腔(9)、达标排放口(10)、底座(11)、支撑板(12)、明矾盘(13)、连接杆(14)、抽取管(15)、支撑台(16)和消毒层(17)，其特征在于：所述底座(11)的顶部一侧安装有过滤腔(5)，所述过滤腔(5)的底部安装有沉淀台(3)，所述沉淀台(3)内部嵌入有废渣管(1)，所述废渣管(1)的一端安装有圆盘(2)，所述过滤腔(5)靠近沉淀台(3)顶部的一侧开设有污水入口(4)，所述过滤腔(5)的内部嵌入安装有支撑板(12)，所述支撑板(12)的顶部中心安装有抽取管(15)，所述抽取管(15)远离支撑板(12)的一侧安装有支撑台(16)，所述支撑台(16)的底部两侧均安装有连接杆(14)，所述连接杆(14)的外部嵌套有明矾盘(13)，所述抽取管(15)的一端安装有水泵(7)，所述水泵(7)嵌入安装在顶盖(6)的顶部中心，所述水泵(7)通过导管(8)与消毒腔(9)连接，所述消毒腔(9)的内部嵌入安装有消毒层(17)，所述消毒腔(9)的底部一侧开设有达标排放口(10)。
2.根据权利要求1所述的一种分离污水与废渣的设备，其特征在于：所述支撑板(12)的中心为实心板。
3.根据权利要求1所述的一种分离污水与废渣的设备，其特征在于：所述明矾盘(13)的外部安装有过滤网罩。
4.根据权利要求1所述的一种分离污水与废渣的设备，其特征在于：所述过滤腔(5)与消毒腔(9)通过阀门连通。
5.根据权利要求1所述的一种分离污水与废渣的设备，其特征在于：所述圆盘(2)的一侧安装有手柄。
说明书
一种分离污水与废渣的设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种分离污水与废渣的设备。
背景技术
随着人们环保节约意识的不断提高，人们越来越重视自己的生活环境问题，水是人类生命的源泉，水是地球上最常见的物质之一，是包括无机化合、人类在内所有生命生存的重要资源，也是生物体最重要的组成部分，然而，随着人口的不断增多以及各种污染物对水资源的污染侵害，使得水资源短缺的问题日益严重。
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，现有的分离污水与废渣的设备不具有双重过滤，管道排污和明矾盘过滤的功能。
实用新型内容
本实用新型的目的在于提供一种分离污水与废渣的设备，以解决上述背景技术中提出的不具有双重过滤，管道排污和明矾盘过滤的问题。
为实现上述目的，本实用新型提供如下技术方案：一种分离污水与废渣的设备，包括废渣管、圆盘、沉淀台、污水入口、过滤腔、顶盖、水泵、导管、消毒腔、达标排放口、底座、支撑板、明矾盘、连接杆、抽取管、支撑台和消毒层，所述底座的顶部一侧安装有过滤腔，所述过滤腔的底部安装有沉淀台，所述沉淀台内部嵌入有废渣管，所述废渣管的一端安装有圆盘，所述过滤腔靠近沉淀台顶部的一侧开设有污水入口，所述过滤腔的内部嵌入安装有支撑板，所述支撑板的顶部中心安装有抽取管，所述抽取管远离支撑板的一侧安装有支撑台，所述支撑台的底部两侧均安装有连接杆，所述连接杆的外部嵌套有明矾盘，所述抽取管的一端安装有水泵，所述水泵嵌入安装在顶盖的顶部中心，所述水泵通过导管与消毒腔连接，所述消毒腔的内部嵌入安装有消毒层，所述消毒腔的底部一侧开设有达标排放口。
优选的，所述支撑板的中心为实心板。
优选的，所述明矾盘的外部安装有过滤网罩。
优选的，所述过滤腔与消毒腔通过阀门连通。
优选的，所述圆盘的一侧安装有手柄。
与现有技术相比，本实用新型的有益效果是：
1、该分离污水与废渣的设备，通过沉淀台，废杂沉淀，沉淀台内部嵌入有废渣管，便于沉淀后的废杂排出，废渣管的一端安装有圆盘，锁紧连接，圆盘的一侧安装有手柄，拉合便捷。
2、该分离污水与废渣的设备，通过连接杆，连接稳定，支撑平稳，连接杆的外部嵌套有明矾盘，吸附能力很强，可以吸附水里悬浮的杂质，并形成沉淀，使水澄清，明矾盘的外部安装有过滤网罩，安全二次过滤。
3、该分离污水与废渣的设备，通过抽取管，抽取过滤后的污水，抽取管远离支撑板的一侧安装有支撑台，稳定顶部支撑，所述支撑台的底部两侧均安装有连接杆，连接稳定，支撑平稳。
