申请日2018.05.28
公开(公告)日2019.02.05
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水处理用静置桶，包括桶体，所述桶体的内腔中部固定有处理管，所述处理管的外侧滑动套接有隔板，所述隔板的边沿与桶体的内壁紧密贴合，所述隔板的上部固定有套环，并且套环滑动套接在处理管外侧，套环上端焊接有连接杆，连接杆的上端放置有桶盖，桶盖的上端焊接有手柄，所述隔板的表面开设有弧形槽，所述弧形槽的槽内均匀开设有第二漏水孔，所述桶体的外壳呈两层设置且两层之间为存水腔，桶体的内壁下端开设有连通处理管与存水腔的第三漏水孔。该污水处理用静置桶，能够快速实现泥水分离，能够起到一定的净化作用，并且能够方便的取出泥沙，提高了泥水分离效率，使用方便。
权利要求书

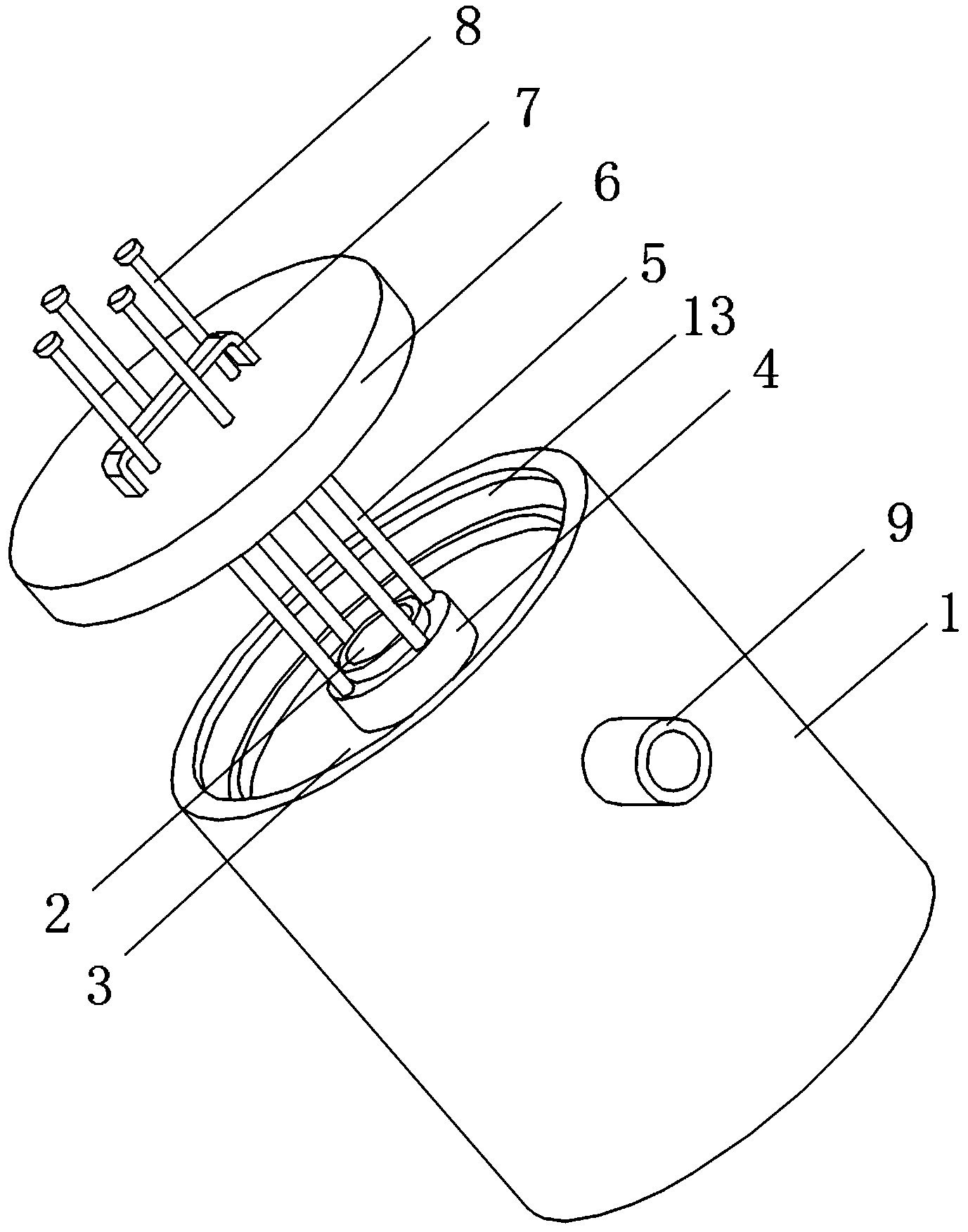

1.一种污水处理用静置桶，包括桶体(1)，其特征在于：所述桶体(1)的内腔中部固定有处理管(2)，所述处理管(2)的外侧滑动套接有隔板(3)，所述隔板(3)的边沿与桶体(1)的内壁紧密贴合，所述隔板(3)的上部固定有套环(4)，并且套环(4)滑动套接在处理管(2)外侧，套环(4)上端焊接有连接杆(5)，连接杆(5)的上端放置有桶盖(6)，桶盖(6)的上端焊接有手柄(7)，所述隔板(3)的表面开设有弧形槽(31)，所述弧形槽(31)的槽内均匀开设有第二漏水孔(32)，所述桶体(1)的外壳呈两层设置且两层之间为存水腔(10)，桶体(1)的内壁下端开设有连通处理管与存水腔(10)的第三漏水孔(11)。
2.根据权利要求1所述的一种污水处理用静置桶，其特征在于：所述处理管(2)的侧面下端均匀开设有第一漏水孔(21)，在处理管(2)的内部填充有活性炭(22)。
3.根据权利要求1所述的一种污水处理用静置桶，其特征在于：所述连接杆(5)设有四个并且呈正方形分布，连接杆(5)的顶端开设有第二螺孔(51)，所述桶盖(6)上端的安装螺栓(8)穿过桶盖(6)表面的第一螺孔并与第二螺孔(51)通过螺纹连接。
4.根据权利要求1所述的一种污水处理用静置桶，其特征在于：所述桶体(1)的外侧设有与存水腔(10)连通的出水管(9)，所述出水管(9)的末端安装有管塞(12)。
5.根据权利要求1所述的一种污水处理用静置桶，其特征在于：所述桶体(1)的上端边沿开设有卡接槽(13)，卡接槽(13)的直径与桶盖(6)的直径相等。
说明书
一种污水处理用静置桶
技术领域
本实用新型涉及环保技术领域，具体为一种污水处理用静置桶。
背景技术
随着工业化的高度发展，水污染也日益严重，在水污染中尤其以泥浆水较多，泥浆水难以一次性净化，需要分步净化，首先要进行静置，在静置的时候大都使用静置池或者使用静置桶，在使用静置桶的时候，只能静置泥沙，不能够快速有效的实现泥水分离，并且也难以取出静置的泥沙，导致静置效率较低，严重影响水净化效率，使用不便，为此，我们提出一种污水处理用静置桶。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种污水处理用静置桶，能够快速实现泥水分离，能够起到一定的净化作用，并且能够方便的取出泥沙，提高了泥水分离效率，使用方便，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用静置桶，包括桶体，所述桶体的内腔中部固定有处理管，所述处理管的外侧滑动套接有隔板，所述隔板的边沿与桶体的内壁紧密贴合，所述隔板的上部固定有套环，并且套环滑动套接在处理管外侧，套环上端焊接有连接杆，连接杆的上端放置有桶盖，桶盖的上端焊接有手柄，所述隔板的表面开设有弧形槽，所述弧形槽的槽内均匀开设有第二漏水孔，所述桶体的外壳呈两层设置且两层之间为存水腔，桶体的内壁下端开设有连通处理管与存水腔的第三漏水孔。
作为本实用新型的一种优选技术方案，所述处理管的侧面下端均匀开设有第一漏水孔，在处理管的内部填充有活性炭。
作为本实用新型的一种优选技术方案，所述连接杆设有四个并且呈正方形分布，连接杆的顶端开设有第二螺孔，所述桶盖上端的安装螺栓穿过桶盖表面的第一螺孔并与第二螺孔通过螺纹连接。
作为本实用新型的一种优选技术方案，所述桶体的外侧设有与存水腔连通的出水管，所述出水管的末端安装有管塞。
作为本实用新型的一种优选技术方案，所述桶体的上端边沿开设有卡接槽，卡接槽的直径与桶盖的直径相等。
与现有技术相比，本实用新型的有益效果是：本污水处理用静置桶，水进入到桶体内之后，经过隔板上弧形槽的第二漏水孔流入到隔板下端的桶体内部，隔板设计为滤网结构，能够快速实现泥水分离，分离之后的污水经过第一漏水孔进入到处理管中被活性炭进行吸附处理，此时水经过第三漏水孔进入到存水腔中，经过出水管流出，快速净化泥水，并且拉动手柄带动桶盖使桶盖经过连接杆、套环带动隔板向上移动，便于取出分离后的泥土，使用方便。
