申请日2018.05.29
公开(公告)日2019.05.21
IPC分类号B01D36/02
摘要
本实用新型公开了一种食品清洗废水预处理装置，包括固液分离器以及与污水泵排水口连接的进水管，进水管管径沿水流走向逐渐变大，进水管的口径最大处连接有排水管，排水管与进水管的连接处固定有过滤网，排水管的侧壁上通过导流管连接文丘里管，文丘里管的出水端口穿过排水管的内壁正对过滤网，进水管的口径最大处上下位置分别连接有上出水支管和下出水支管，上出水支管的出口出设置过滤装置，过滤装置底部设置有废液池，下出水支管的出水口连接固液分离器的进水口。该种食品清洗废水预处理装置，在进行废水处理之前，将废水中的固体杂物预先分离，这样避免后续处理设施堵塞，提高废水处理效果，降低维护维修成本。
权利要求书

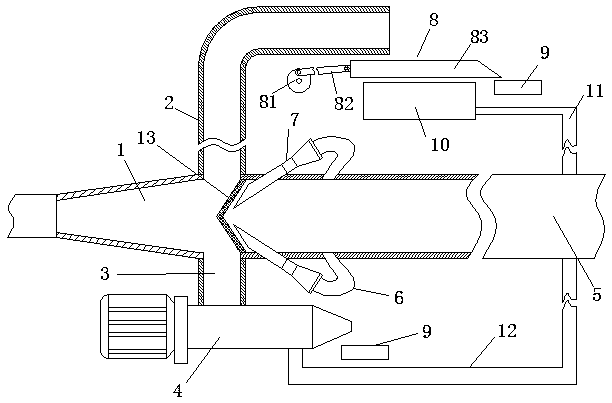

1.一种食品清洗废水预处理装置，包括固液分离器(4)以及与污水泵排水口连接的进水管(1)，其特征在于：所述进水管(1)管径沿水流走向逐渐变大，所述进水管(1)的口径最大处连接有排水管(5)，所述排水管(5)与进水管(1)的连接处固定有过滤网(13)，所述排水管(5)的侧壁上通过导流管(6)连接文丘里管(7)，所述文丘里管(7)的出水端口穿过排水管(5)的内壁正对过滤网(13)，所述进水管(1)的口径最大处上下位置分别连接有上出水支管(2)和下出水支管(3)，所述上出水支管(2)的出口出设置过滤装置(8)，所述过滤装置(8)底部设置有废液池(10)，所述下出水支管(3)的出水口连接固液分离器(4)的进水口。
2.如权利要求1所述的食品清洗废水预处理装置，其特征在于，所述过滤装置(8)包括电机、转盘(81)、连杆(82)和震动筛网(83)，所述电机输出轴与转盘(81)固定连接，所述连杆(82)一端铰接在转盘(81)上，另一端铰接在震动筛网(83)上。
3.如权利要求2所述的食品清洗废水预处理装置，其特征在于，所述震动筛网(83)位于废液池(10)的正上方，所述震动筛网(83)的出料端和固液分离器(4)的固体出口端均设置有固体转运小车(9)。
4.如权利要求3所述的食品清洗废水预处理装置，其特征在于，所述废液池(10)通过第一回流管(11)连接排水管(5)，所述固液分离器(4)的液体出口通过第二回流管(12)连接排水管(5)。
说明书
一种食品清洗废水预处理装置
技术领域
本实用新型涉及食品废水处理领域，具体为一种食品清洗废水预处理装置。
背景技术
果蔬食品在进行加工之前需要对其进行清洗，除去表面的污泥杂物，以及烂叶烂茎等，以保证后续加工食品的卫生安全。现有的果蔬清洗设备在对果蔬进行清洗后用到大量的水源，如果直接排走则会造成大量水资源浪费，因此为相应国家节能减排号召，很多企业均对清洗废水进行回收处理玄幻再利用。在现有的果蔬清洁废水回收处理再利用过程中，通常会将整个过程排出的废水直接进行抽走处理，这样很容易导致整个废水处理系统出现堵塞现象，对设备产生破坏，而且增加维护维修难度。
为解决上述问题，因此我们提出一种食品清洗废水预处理装置。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种食品清洗废水预处理装置，为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种食品清洗废水预处理装置，包括固液分离器以及与污水泵排水口连接的进水管，进水管管径沿水流走向逐渐变大，进水管的口径最大处连接有排水管，排水管与进水管的连接处固定有过滤网，排水管的侧壁上通过导流管连接文丘里管，文丘里管的出水端口穿过排水管的内壁正对过滤网，进水管的口径最大处上下位置分别连接有上出水支管和下出水支管，上出水支管的出口出设置过滤装置，过滤装置底部设置有废液池，下出水支管的出水口连接固液分离器的进水口。
作为本实用新型的一种优选实施方式，过滤装置包括电机、转盘、连杆和震动筛网，电机输出轴与转盘固定连接，连杆一端铰接在转盘上，另一端铰接在震动筛网上。
作为本实用新型的一种优选实施方式，整栋筛网位于废液池的正上方，震动筛网的出料端和固液分离器的固体出口端均设置有固体转运小车。
作为本实用新型的一种优选实施方式，废液池通过第一回流管连接排水管，固液分离器的液体出口通过第二回流管连接排水管。
与现有技术相比，本实用新型所达到的有益效果是：通过进水管对废水进行分层，轻的菜叶、根毛等向上从上出水支管排出，经过过滤装置过滤掉，废水回流至排水管集中处理，重的泥沙、根茎等从下出水支管排出，经过固液分离器分离后，废液回流至排水管集中处理，在进行废水处理之前，将废水中的固体杂物预先分离，这样避免后续处理设施堵塞，提高废水处理效果，降低维护维修成本。
