申请日2018.05.29
公开(公告)日2019.03.29
IPC分类号C02F1/46
摘要

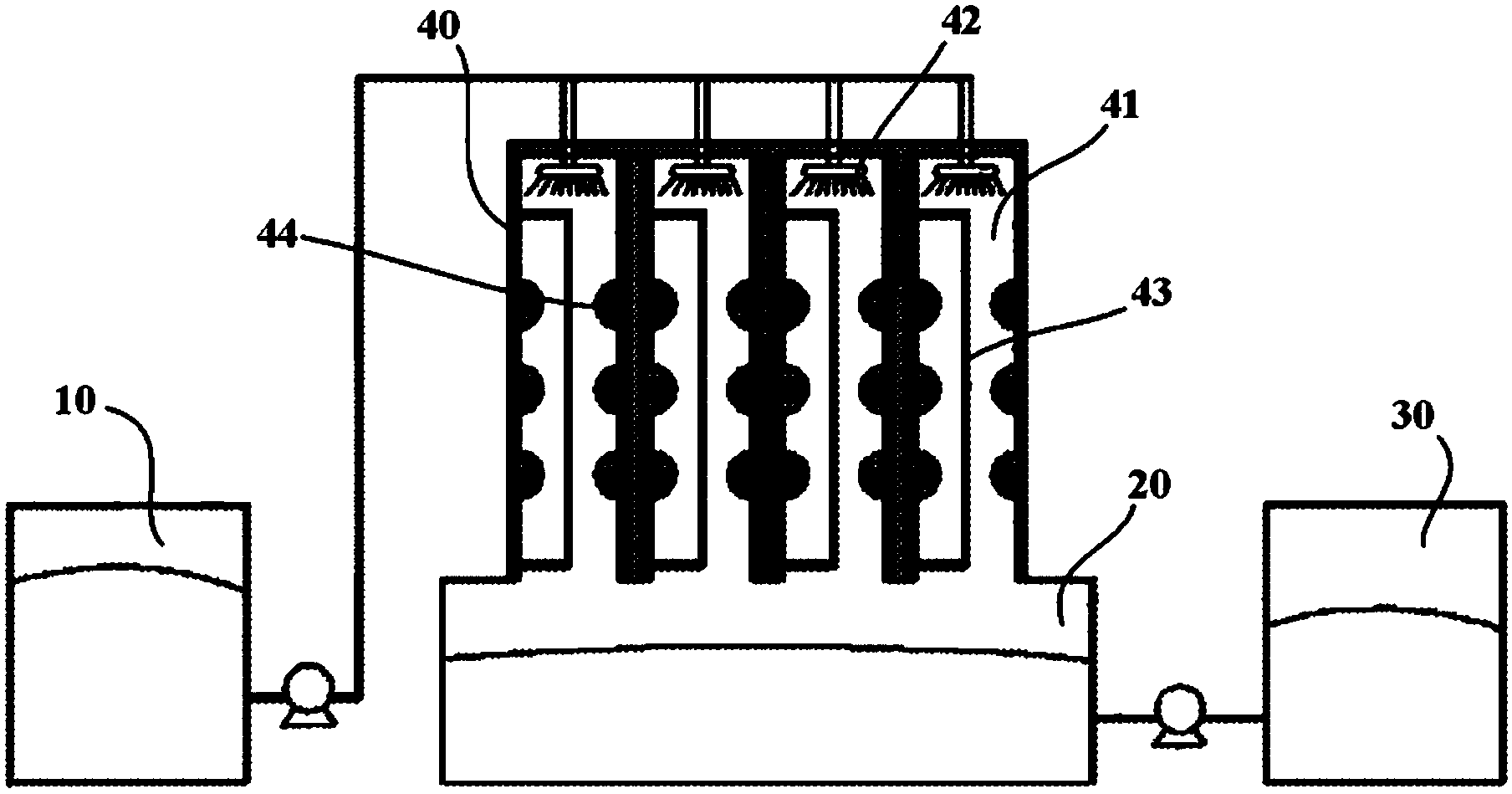

本实用新型提供了一种难降解废水电催化氧化处理装置。包括储水罐和至少一个电化学氧化反应器，每个电化学氧化反应器包括：竖向设置的反应空腔，反应空腔的下端与储水罐连通;进水喷淋头，设置于反应空腔的上端，以向反应空腔内提供废水;氧化电极组，氧化电机组包括设置于反应空腔周壁上的第一电极，以及设置于反应空腔内部的第二电极;和多个凸起，设置于反应空腔内，且处于进水喷淋头的下侧，以改变废水液滴的运动轨迹。使用新型掺硼金刚石电极，具有强催化活性和化学惰性，能够有效的处理难降解废水;设置沿周向的半球形凸起，通过改变废水液滴的运动轨迹，增大废水在反应器中的停留时间和废水与活性物质的碰撞次数，提高污染物降解效率。
权利要求书
1.一种难降解废水电催化氧化处理装置，其特征在于，包括储水罐和至少一个电化学氧化反应器，每个所述电化学氧化反应器包括：
竖向设置的反应空腔，所述反应空腔的下端与所述储水罐连通;
进水喷淋头，设置于所述反应空腔的上端，以向所述反应空腔内提供废水;
氧化电极组，所述氧化电极组包括设置于所述反应空腔周壁上的第一电极，以及设置于所述反应空腔内部的第二电极;和
多个凸起，设置于反应空腔内，且处于所述进水喷淋头的下侧，以改变废水液滴的运动轨迹。
2.根据权利要求1所述的难降解废水电催化氧化处理装置，其特征在于，
所述电化学氧化反应器为多个，且处于同一高度处，且每相邻两个所述反应空腔之间采用塑料挡板隔开。
3.根据权利要求1所述的难降解废水电催化氧化处理装置，其特征在于，
所述反应空腔呈圆柱形;
所述第一电极为电极片，沿所述反应空腔的周向方向延伸，且所述第一电极的上方设置有上绝缘体，下方设置有下绝缘体;
所述第二电极为电极丝，包括与所述反应空腔同轴设置的竖直段，位于所述竖直段上端的上水平段，以及位于所述竖直段下端的下水平段;所述上水平段连接于所述上绝缘体;所述下水平段连接于所述下绝缘体。
4.根据权利要求3所述的难降解废水电催化氧化处理装置，其特征在于，
多个所述凸起设置于所述第二电极上，且每个所述凸起为半球形凸起，由绝缘材料制成。
5.根据权利要求4所述的难降解废水电催化氧化处理装置，其特征在于，
多个所述凸起被布置成多组，多组所述凸起沿上下方向依次间隔设置，且每组所述凸起的多个凸起沿所述反应空腔的周向方向均布。
6.根据权利要求3所述的难降解废水电催化氧化处理装置，其特征在于，
所述第一电极为掺硼金刚石电极;
所述上水平段电连接于外部电源。
7.根据权利要求3所述的难降解废水电催化氧化处理装置，其特征在于，还包括：
废水罐，通过给水泵和进水管与每个所述进水喷淋头连通;和
清洁水罐，所述储水罐通过排水管和排水泵与所述清洁水罐连通。
8.根据权利要求1所述的难降解废水电催化氧化处理装置，其特征在于，
每个所述进水喷淋头为360°旋转喷头。
9.根据权利要求1所述的难降解废水电催化氧化处理装置，其特征在于，还包括：
供氧装置，所述供氧装置与每个所述反应空腔连通，以向每个所述反应空腔内提供氧气。
10.根据权利要求1所述的难降解废水电催化氧化处理装置，其特征在于，
所述废水为含酚废水、染料废水、农药废水、医药废水和垃圾渗滤液中的一种或多种。
说明书
一种难降解废水电催化氧化处理装置
技术领域
本实用新型涉及污水处理，尤其是一种难降解废水电催化氧化处理装置。
背景技术
随着石油化工、塑料、合成纤维、焦化、印染等行业的迅速发展，难降解废水逐渐增多，这类废水可生化性较低(BOD5/COD值一般低于0.3)、难以生物降解，严重污染环境。发展高效的难降解废水治理技术和处理设备是降低难降解废水污染的关键步骤。
电化学法作为一种环境友好技术，在环境污染治理等方面越来越受到人们的重视。电化学氧化处理难降解废水是污染物在电极上发生直接电化学反应或利用电极表面产生的强氧化性活性物质使污染物发生氧化还原转化，使有机污染物和部分无机污染物转化为无害物质。大多数学者认为电化学法降解污染物的一个重要原因是电解过程中产生了具有强氧化性作用的羟基自由基(.OH)，污水中的吸附氧能够较容易地被还原为H2O2，进而分解为.OH，.OH的存在促进了COD等物质的降解。
电化学氧化水处理技术对有机物有特殊的降解效果，且与其他技术兼容、协同效果良好，在难降解废水的处理中发挥着有效作用，具有非常广阔的应用前景。虽然国内外对电化学氧化法处理难降解废水已有较多研究，但在新型电极和新型电化学反应器等方面仍有待于进一步深入研究。
实用新型内容
本实用新型旨在克服现有污水处理设备的至少一个缺陷，提供一种难降解废水电催化氧化处理装置，其能够有效的处理难降解废水，且增大废水在反应器中的停留时间和废水与活性物质的碰撞次数，提高污染物降解效率。
为此，本实用新型提供了一种难降解废水电催化氧化处理装置，包括储水罐和至少一个电化学氧化反应器，每个所述电化学氧化反应器包括：
竖向设置的反应空腔，所述反应空腔的下端与所述储水罐连通;
进水喷淋头，设置于所述反应空腔的上端，以向所述反应空腔内提供废水;
氧化电极组，所述氧化电机组包括设置于所述反应空腔周壁上的第一电极，以及设置于所述反应空腔内部的第二电极;和
多个凸起，设置于反应空腔内，且处于所述进水喷淋头的下侧，以改变废水液滴的运动轨迹。
进一步地，所述电化学氧化反应器为多个，且处于同一高度处，且每相邻两个所述反应空腔之间采用塑料挡板隔开。
进一步地，所述反应空腔呈圆柱形;
所述第一电极为电极片，沿所述反应空腔的周向方向延伸，且所述第一电极的上方设置有上绝缘体，下方设置有下绝缘体;
所述第二电极为电极丝，包括与所述反应空腔同轴设置的竖直段，位于所述竖直段上端的上水平段，以及位于所述竖直段下端的下水平段;所述上水平段连接于所述上绝缘体;所述下水平段连接于所述下绝缘体。
进一步地，多个所述凸起设置于所述第二电极上，且每个所述凸起为半球形凸起，由绝缘材料制成。
进一步地，多个所述凸起被布置成多组，多组所述凸起沿上下方向依次间隔设置，且每组所述凸起的多个凸起沿所述反应空腔的周向方向均布。
进一步地，所述第一电极为掺硼金刚石电极;所述上水平段电连接于外部电源。
进一步地，所述难降解废水电催化氧化处理装置还包括：
废水罐，通过给水泵和进水管与每个所述进水喷淋头连通;和
清洁水罐，所述储水罐通过排水管和排水泵与所述清洁水罐连通。
进一步地，每个所述进水喷淋头为360°旋转喷头。
进一步地，所述难降解废水电催化氧化处理装置还包括供氧装置，所述供氧装置与每个所述反应空腔连通，以向每个所述反应空腔内提供氧气。
进一步地，所述废水为含酚废水、染料废水、农药废水、医药废水和垃圾渗滤液中的一种或多种。
本实用新型的难降解废水电催化氧化处理装置可具有如下效果：电化学氧化反应器中使用新型掺硼金刚石电极，具有强催化活性和化学惰性，能够有效的处理难降解废水;在电化学氧化反应器的电极中间设置沿周向的半球形凸起，通过改变废水液滴的运动轨迹，增大废水在反应器中的停留时间和废水与活性物质的碰撞次数，提高污染物降解效率。
