申请日2019.02.21
公开(公告)日2019.04.26
IPC分类号C02F11/10; C10B53/00; C10B47/44; C10B57/02
摘要
一种三段式加热不粘锅含油污泥热解装置。主要解决现有的处理装置在处理油田废弃物时，处理后排放物不达标的问题。其特征在于：所述转轴(3)外部固定有螺旋状的物料推进片(5)，所述筒体(11)外部固定有环空的防护壁(10)，筒体(11)与防护壁(10)之间形成加热腔(8)，所述防护壁(10)底部开有三个烟气进口，顶部开有排烟口(7)。该三段式加热不粘锅含油污泥热解装置同时适用于油田废渣液、含油丰富的油页岩、各种废弃机油、生活垃圾等废弃物的处理，并且装置不会结焦，处理后不会产生污染性排放物。
权利要求书

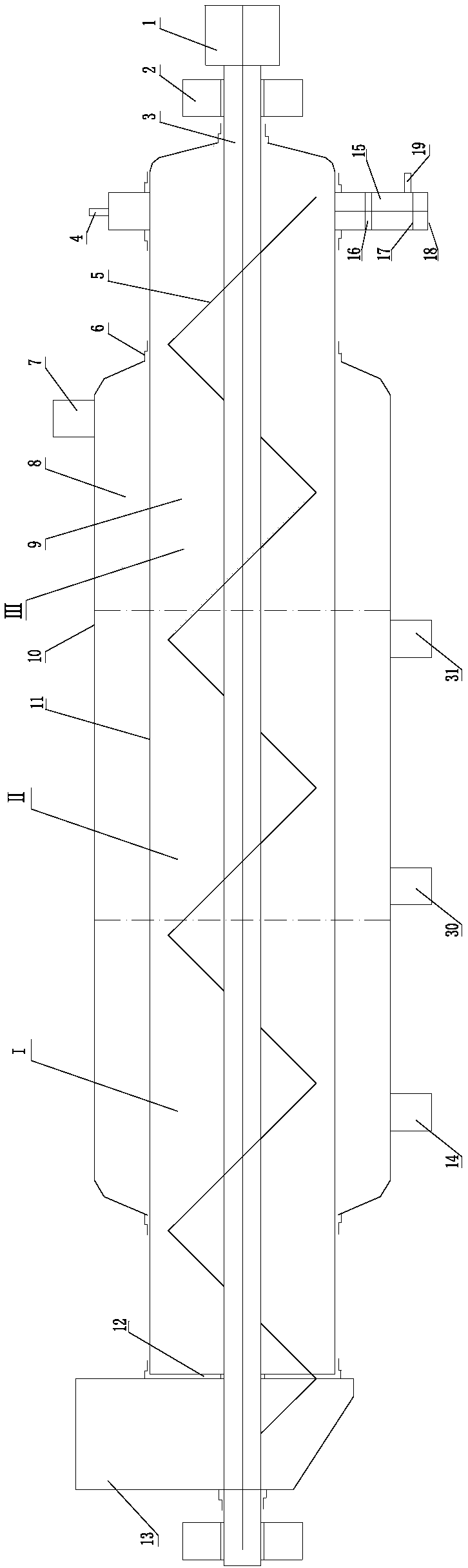

1.一种三段式加热不粘锅含油污泥热解装置，包括筒体(11)，筒体(11)中心处设有转轴(3)，其特征在于：所述转轴(3)外部固定有螺旋状的物料推进片(5)，所述筒体(11)外部固定有环空的防护壁(10)，筒体(11)与防护壁(10)之间形成加热腔(8)，所述防护壁(10)底部开有三个烟气进口，顶部开有排烟口(7)。
2.根据权利要求1所述的三段式加热不粘锅含油污泥热解装置，其特征在于：所述筒体(11)外部设有若干个注入装置(20)，注入装置(20)上设有注入管(21)，所述注入管(21)连接输送管(22)，输送管(22)上连接若干个输送支管(23)，输送支管(23)端部固定有喷头(28)。
3.根据权利要求2所述的三段式加热不粘锅含油污泥热解装置，其特征在于：所述筒体(11)外壁上分别连接有旋转电机(25)和微震装置(24)。
4.根据权利要求3所述的三段式加热不粘锅含油污泥热解装置，其特征在于：所述筒体(11)内壁上固定有垂直于筒壁的刃状体(29)，所述刃状体(29)沿筒体(11)轴向布置，且刃状体(29)前端与筒体(11)内壁之间有间隙。
5.根据权利要求4所述的三段式加热不粘锅含油污泥热解装置，其特征在于：所述物料推进片(5)的一端与进料装置(13)相连，且进料装置(13)与筒体(11)之间设有进料锁气装置(12)，所述筒体(11)上与进料装置(13)相对的一端上部固定有放气口(4)，下端固定有出料管(15)。
6.根据权利要求5所述的三段式加热不粘锅含油污泥热解装置，其特征在于：所述出料管(15)上端设有出料锁气装置(16)，出料管(15)一侧连接有大颗粒释放管(19)，出料管(15)下端连接有出料筛分装置(17)，出料筛分装置(17)底部开有固体粉末出口(18)。
说明书
一种三段式加热不粘锅含油污泥 热解装置
技术领域
本发明涉及固体有机物(含固液混合物)处理领域，具体说是一种三段式加热不粘锅含油污泥热解装置。
背景技术
对于石油、石化等行业产生的污油泥，是由水、乳化油、吸附油、固态泥砂等组成，成分复杂，处理难度大。目前，这种污油泥的处理方法有水洗法、焚烧法等，由于2015年国家环保法明确规定，要求处理后的固体外排含油<0.3%，而上述两种方法均达不到环保要求。其中水洗法存在以下问题：一、处理后的固态泥沙含油>1%，无法外排，也无法资源化利用;二、处理后会产生新的污染物，一种是乳化严重的乳化油，由于Na+和活性剂含量高，当其返输到联合站接触电脱水装置时，会使装置瞬间短路，严重影响正常安全运行;一种是含油、含悬浮物超标的污水，当其返输回污水处理站时，很难实现油、水的快速分离;三、不能实现连续化运行;四、对前端进料杂质要求严格，块状物过大或有编织物时，会严重影响后续工艺设备的运行。焚烧法存在以下问题：一、焚烧的前提需要两方面，其一是可以燃烧的液体需要雾化至20μm以下，其二是含水尤其是液态水不能超过 0.5%，由于各类污油泥中含水超标，乳化严重的液体无法雾化至20 μm以下，故很难正常燃烧;二、焚烧法所用的装置结焦严重;三、若有机物中含有氯成分(如各类编织物、塑料布等)，则燃烧不完全易产生二噁英等有害成分。
对于油页岩、油砂，主要成分为岩石及岩石孔内固态油。目前，国内外处理方法为常规性质热解工艺，该工艺主要问题是结焦严重，影响安全运行。
对于废机油、废润滑油、废冷却油、餐厨废油、废塑料、废橡胶、废编织物、生活垃圾等，目前采取的处理方法主要有焚烧法和常规性质的热解，同样存在上述分析的问题。
终上所述，目前的处理装置在处理上述的油田废渣液、含油丰富的油页岩、各种废弃机油、生活垃圾等废弃物时，处理后排放物不达标，并且没有一种方法或装置可以同时适用上述各种废弃物的处理，更无法保证处理后排放达标。
发明内容
为了克服现有的处理装置在处理上述废弃物时，处理后排放物不达标的不足，本发明提供一种三段式加热不粘锅含油污泥热解装置，该三段式加热不粘锅含油污泥热解装置同时适用于油田废渣液、含油丰富的油页岩、各种废弃机油、生活垃圾等废弃物的处理，并且装置不会粘锅，处理后不会产生污染性排放物。
本发明的技术方案是：一种三段式加热不粘锅含油污泥热解装置，包括筒体，筒体中心处设有转轴，所述转轴外部固定有螺旋状的物料推进片，所述筒体外部固定有环空的防护壁，筒体与防护壁之间形成加热腔，所述防护壁底部开有三个烟气进口，顶部开有排烟口。
所述筒体外部设有若干个注入装置，注入装置上设有注入管，所述注入管连接输送管，输送管上连接若干个输送支管，输送支管端部固定有喷头。
所述筒体外壁上分别连接有旋转电机和微震装置。
所述筒体内壁上固定有垂直于筒壁的刃状体，所述刃状体沿筒体轴向布置，且刃状体前端与筒体内壁之间有间隙。
所述物料推进片的一端与进料装置相连，且进料装置与筒体之间设有进料锁气装置，所述筒体上与进料装置相对的一端上部固定有放气口，下端固定有出料管。
所述出料管上端设有出料锁气装置，出料管一侧连接有大颗粒释放管，出料管下端连接有出料筛分装置，出料筛分装置底部开有固体粉末出口。
本发明具有如下有益效果：由于采取上述方案，该三段式加热不粘锅含油污泥热解装置不易粘锅，不会产生局部受热鼓包开裂等不安全因素，不会产生污染性外排物，不含产生二次污染物，能安全经济地运行，节约运行费用。同时该装置处理的外排物实现了无害化并资源化，既能合法外排，又能资源化利用。
