申请日2018.05.29
公开(公告)日2019.03.01
IPC分类号B01F1/00; B01F7/18; B01F15/02
摘要
本实用新型公开了一种污水处理用冲刷洗式加药装置，包括药箱，药箱的左侧端底端贯通连接进水管，进水管上设有控制阀和三通管，三通管的顶端贯通连接水管，药箱的右侧端底端贯通连接出药管，药箱的顶端中药贯通连接加药管，加药管的顶端贯通连接加药斗，加药斗的顶端设有冲洗管，药箱的底端面边缘均匀的设有若干支腿，药箱的内腔中部设有分别与加药管和加药斗相配合的搅拌轴，搅拌轴的一侧端顶端设有连接杆，连接杆的另一端固定连接有与加药斗相配合的药刷;本实用新型通过设置搅拌轴带动药刷沿着加药斗的内壁旋转，配合冲洗孔内流出的水，使得加药斗的内腔壁被彻底清刷，能有效的防止药物在加药斗上积累，保证药物被充分溶解，提高药物利用率。
权利要求书

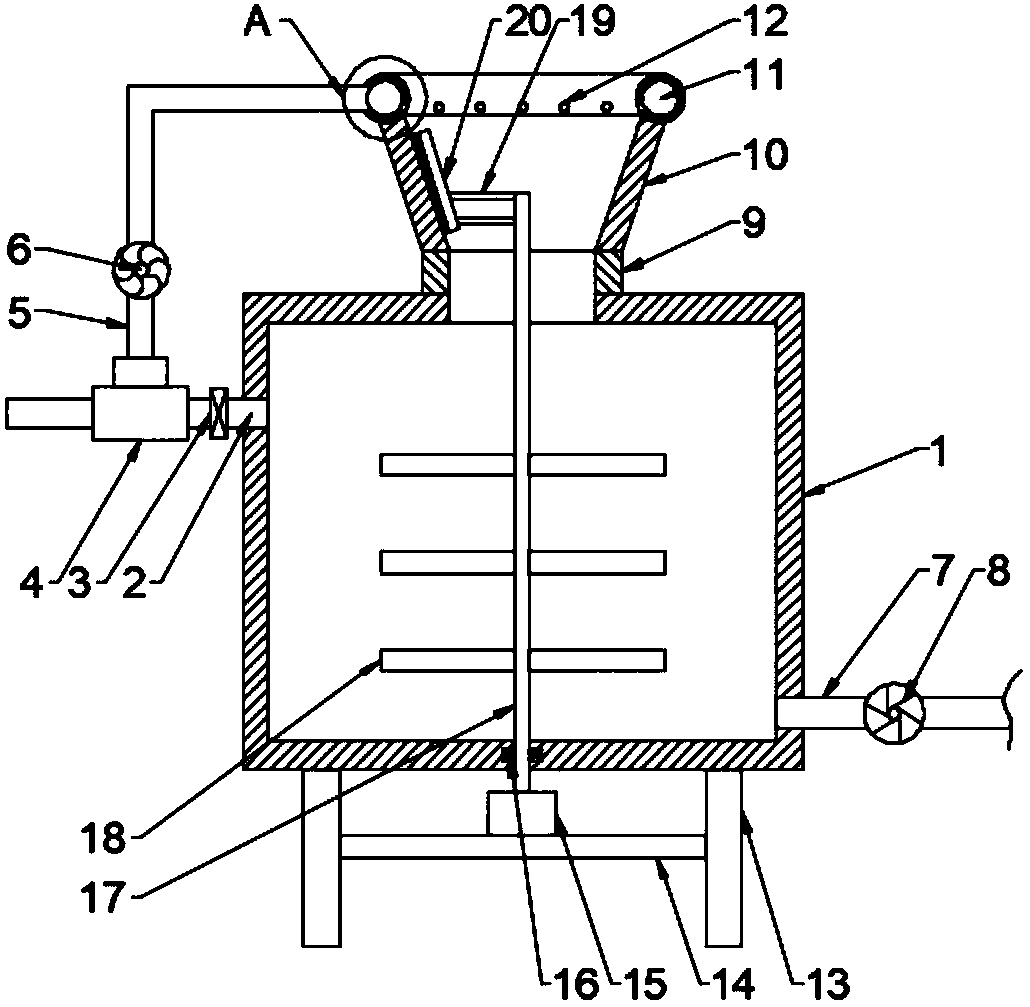

1.一种污水处理用冲刷洗式加药装置，其特征在于，包括药箱(1)，药箱(1)的左侧端底端贯通连接进水管(2)，进水管(2)上设有控制阀(3)和三通管(4)，控制阀(3)设在三通管(4)的右侧，三通管(4)的顶端贯通连接水管(5)，药箱(1)的右侧端底端贯通连接出药管(7)，出药管(7)上设有加药泵(8)，药箱(1)的顶端中药贯通连接加药管(9)，加药管(9)的顶端贯通连接加药斗(10)，加药斗(10)的顶端设有冲洗管(11)，冲洗管(11)的内侧端底端均匀的设有若干冲洗孔(12)，水管(5)的另一侧端贯通连接在冲洗管(11)上，水管(5)上设有分流泵(6)，药箱(1)的底端面边缘均匀的设有若干支腿(13)，所有的支腿(13)之间设有支撑板(14)，支撑板(14)的顶端设有电机(15)，药箱(1)的内腔中部设有分别与加药管(9)和加药斗(10)相配合的搅拌轴(17)，搅拌轴(17)的底端贯穿药箱(1)的底端且固定连接在电机(15)的电机轴上，搅拌轴(17)通过轴承(16)转动连接在药箱(1)上，搅拌轴(17)的外圆面底部均匀的设有若干与药箱(1)相配合的搅拌叶(18)，搅拌轴(17)的一侧端顶端设有连接杆(19)，连接杆(19)的另一端固定连接有与加药斗(10)相配合的药刷(20)。
2.根据权利要求1所述的一种污水处理用冲刷洗式加药装置，其特征在于，药箱(1)的底端面边缘均匀的设有四个支腿(13)。
3.根据权利要求1所述的一种污水处理用冲刷洗式加药装置，其特征在于，搅拌叶(18)是柳叶形结构。
4.根据权利要求1所述的一种污水处理用冲刷洗式加药装置，其特征在于，所述药刷(20)包括刷杆(21)，刷杆(21)上设有刷毛(22)。
5.根据权利要求4所述的一种污水处理用冲刷洗式加药装置，其特征在于，刷毛(22)是选用尼龙材质制作。
说明书
一种污水处理用冲刷洗式加药装置
技术领域
本实用新型涉及环保设备技术领域，具体为一种污水处理用冲刷洗式加药装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。
工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。
农业污染首先是由于耕作或开荒使土地表面疏松，在土壤和地形还未稳定时降雨，大量泥沙流入水中，增加水中的悬浮物。
还有一个重要原因是农药、化肥的使用量日益增多，而使用的农药和化肥只有少量附着或被吸收，其余绝大部分残留在土壤和漂浮在大气中，通过降雨，经过地表径流的冲刷进入地表水和渗入地表水形成污染。
城市污染源是因城市人口集中，城市生活污水、垃圾和废气引起水体污染造成的。城市污染源对水体的污染主要是生活污水，它是人们日常生活中产生的各种污水的混合液，其中包括厨房、洗涤房、浴室和厕所排出的污水。
在现有的各种污水处理方案中，终端水处理中净水试剂的使用成为了一种必不可少的辅助方法，因此用于投加药剂及提高溶解效率的加药设备在水处理系统中普遍使用。现有的加药设备主要由溶药筒、设于溶药筒上的加药斗及设于溶药筒内的搅拌装置组成，溶药筒上设有进水管，溶药筒底部设有连接加药泵的出水管。净水试剂通过加药斗落入溶药筒内并溶于水中，经出水管通过加药泵送入水处理系统中。
在使用过程中发现，现有加药设备经常会因溶药筒内的水汽蒸发而造成加药斗内壁面较为潮湿，导致部分具有较大黏性和腐蚀性的净水试剂黏附在加药斗内壁面上，不仅影响加药效果，而且还会造成加药斗被腐蚀损坏，行业内称为“粘药”现象，还需要定期的人工清理，影响设备的正常工作，整体效率降低。
实用新型内容
本实用新型的目的在于提供一种污水处理用冲刷洗式加药装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理用冲刷洗式加药装置，包括药箱，药箱的左侧端底端贯通连接进水管，进水管上设有控制阀和三通管，控制阀设在三通管的右侧，三通管的顶端贯通连接水管，药箱的右侧端底端贯通连接出药管，出药管上设有加药泵，药箱的顶端中药贯通连接加药管，加药管的顶端贯通连接加药斗，加药斗的顶端设有冲洗管，冲洗管的内侧端底端均匀的设有若干冲洗孔，水管的另一侧端贯通连接在冲洗管上，水管上设有分流泵，药箱的底端面边缘均匀的设有若干支腿，所有的支腿之间设有支撑板，支撑板的顶端设有电机，药箱的内腔中部设有分别与加药管和加药斗相配合的搅拌轴，搅拌轴的底端贯穿药箱的底端且固定连接在电机的电机轴上，搅拌轴通过轴承转动连接在药箱上，搅拌轴的外圆面底部均匀的设有若干与药箱相配合的搅拌叶，搅拌轴的一侧端顶端设有连接杆，连接杆的另一端固定连接有与加药斗相配合的药刷。
作为本实用新型更进一步的技术方案，药箱的底端面边缘均匀的设有四个支腿。
作为本实用新型更进一步的技术方案，搅拌叶是柳叶形结构。
作为本实用新型更进一步的技术方案，所述药刷包括刷杆，刷杆上设有刷毛。
作为本实用新型更进一步的技术方案，刷毛是选用尼龙材质制作。
与现有技术相比，本实用新型通过设置搅拌轴带动药刷沿着加药斗的内壁旋转，配合冲洗孔内流出的水，使得加药斗的内腔壁被彻底清刷，能有效的防止药物在加药斗上积累，保证药物被充分溶解，提高药物利用率。
