申请日2018.05.29
公开(公告)日2019.03.01
IPC分类号C10B57/04; B01F15/04
摘要
提供了一种焦化污泥处理系统。所述处理系统包括配料单元，确定焦化污泥和煤炭的配比并按所述配比进行配料;送料单元，用于将配料后的焦化污泥和煤炭运送至搅拌单元;以及搅拌单元，搅拌焦化污泥和煤炭，得到泥煤。本实用新型实现了转换污泥的绿色、环保利用，同时保证焦炭质量稳定达标。
权利要求书
1.一种焦化污泥处理系统，其特征在于，所述焦化污泥处理系统包括：
配料单元，确定焦化污泥和煤炭的配比并按所述配比进行配料;
送料单元，用于将配料后的焦化污泥和煤炭运送至搅拌单元;以及
搅拌单元，搅拌焦化污泥和煤炭，得到泥煤。
2.根据权利要求1所述的焦化污泥处理系统，其特征在于，所述搅拌单元为搅拌站。
3.根据权利要求2所述的焦化污泥处理系统，其特征在于，所述搅拌站包括操作台和安装在操作台上的搅拌机。
4.根据权利要求3所述的焦化污泥处理系统，其特征在于，所述送料单元包括：
导轨，倾斜地安装在所述操作台与地面之间，并且导轨的一端延伸至所述搅拌机的进料口上方;
上料斗，设置在导轨上并能够沿导轨滑动;以及
铲车，用于将所述配料后的焦化污泥和煤炭运送至所述上料斗内。
5.根据权利要求4所述的焦化污泥处理系统，其特征在于，所述铲车包括能够插入所述上料斗的进料口的铲斗。
6.根据权利要求4所述的焦化污泥处理系统，其特征在于，所述操作台包括：上支撑板，用于安装搅拌机;支架，垂直设置在所述上支撑板的下方并用于支撑所述上支撑板。
7.根据权利要求6所述的焦化污泥处理系统，其特征在于，所述处理系统还包括泥煤回收单元。
8.根据权利要求7所述的焦化污泥处理系统，其特征在于，所述搅拌机包括设置在所述搅拌机的下部并穿过所述上支撑板的出料口，所述上支撑板和所述支架之间形成供所述泥煤回收单元进出的空间。
9.根据权利要求8所述的焦化污泥处理系统，其特征在于，所述泥煤回收单元为所述铲车。
说明书
焦化污泥处理系统
技术领域
本实用新型涉及工业废物处理领域，更具体地讲，涉及一种焦化废物的综合利用系统。
背景技术
在生化处理焦化污水的过程中，微生物代谢的残骸及添加的各类药剂物质，通过絮凝、沉淀和压滤等处理，将悬浮物以含水固体形态分离出来，称之为焦化污泥。焦化污泥是煤焦化企业污水处理的必然产物，其数量庞大、成分复杂、灰分和硫份含量高、结焦性能差，属于很难处理的危废，目前尚无应用的绿色、环保处理技术。
比较常见地处理焦化污泥的方法包括焚烧、填埋和配煤炼焦等。焚烧投资大，且产生废气进而形成二次污染;填埋因污泥成分原因，也对环境造成二次污染。
因此，亟需开发一种绿色处理焦化污泥的技术。
实用新型内容
针对现有技术存在的上述不足，本实用新型的目的在于解决上述现有技术中存在的一个或多个问题。例如，本实用新型目的之一在于提供一种实现有效地利用焦化污泥的系统。
本实用新型的一方面提供了一种焦化污泥处理系统。所述处理系统包括：配料单元，确定焦化污泥和煤炭的配比并按所述配比进行配料;送料单元，用于将配料后的焦化污泥和煤炭运送至搅拌单元;以及搅拌单元，搅拌焦化污泥和煤炭，得到泥煤。
根据本实用新型的焦化污泥处理系统的实施例，所述搅拌单元可以为搅拌站，所述搅拌站可以包括操作台和安装在操作台上的搅拌机。
根据本实用新型的焦化污泥处理系统的实施例，所述搅拌机可以包括：搅拌缸体、搅拌机构、传动机构和控制系统。

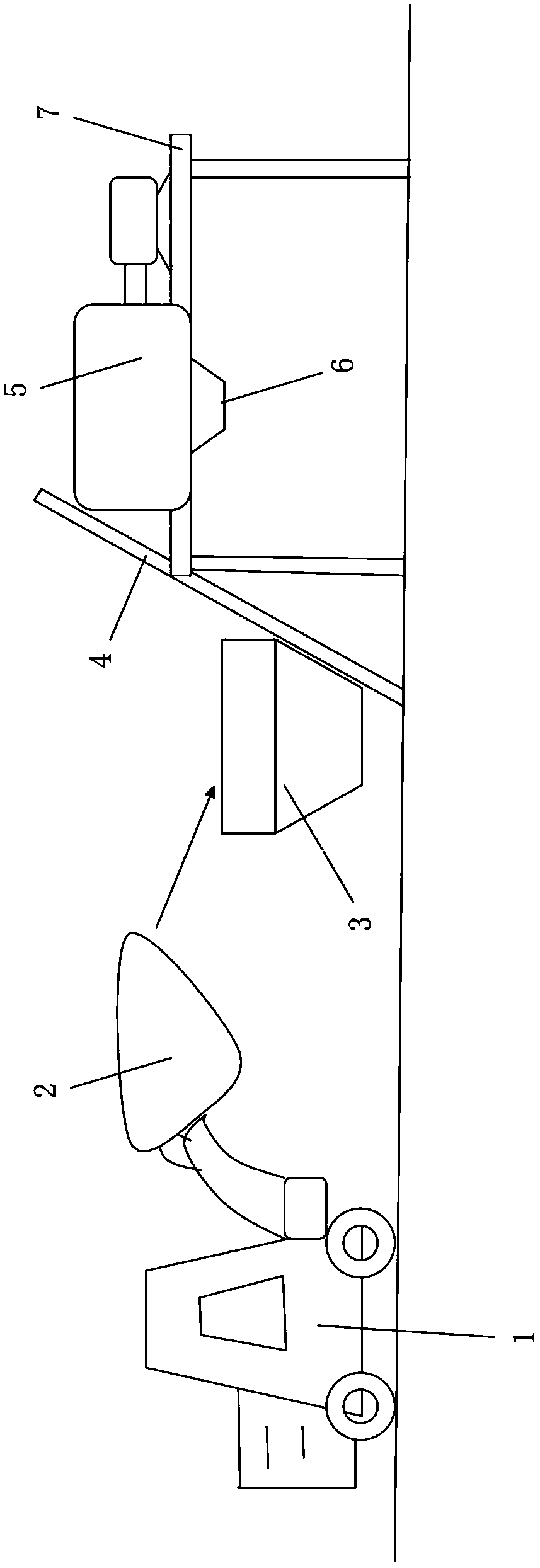

根据本实用新型的焦化污泥处理系统的实施例，所述送料单元可以包括：导轨，倾斜地安装在所述操作台与地面之间，并且导轨的一端延伸至所述搅拌机的进料口上方;上料斗，设置在导轨上并能够沿导轨滑动;以及铲车，用于将所述配料后的焦化污泥和煤炭运送至所述上料斗内。
根据本实用新型的焦化污泥处理系统的实施例，所述铲车可以包括能够插入所述上料斗的进料口的铲斗。
根据本实用新型的焦化污泥处理系统的实施例，所述操作台可以包括：上支撑板，用于安装搅拌机;支架，垂直设置在所述上支撑板的下方并用于支撑所述上支撑板。
根据本实用新型的焦化污泥处理系统的实施例，所述处理系统还包括泥煤回收单元。
根据本实用新型的焦化污泥处理系统的实施例，所述搅拌机包括设置在所述搅拌机的下部并穿过所述上支撑板的出料口，所述上支撑板和所述支架之间形成供所述泥煤回收单元进出的空间。
根据本实用新型的焦化污泥处理系统的实施例，所述泥煤回收单元为所述铲车。
根据本实用新型的焦化污泥处理系统的实施例，按重量百分比计，所述焦化污泥的水分为40%～90%，灰分为≤70%，硫份为0%～2.0%，粘结指数为≥0，胶质层厚度为≥0mm。
与现有技术相比，本实用新型提供了一种综合、环保的利用焦化污泥配煤的系统，实现了焦化污泥利用的同时保证产品质量稳定达标，设备简单、高效和环保。
