申请日2019.02.22
公开(公告)日2019.05.07
IPC分类号C02F9/02
摘要
本发明提供一种智能废水再利用净水机及控制方法，所述净水机包括：初级过滤单元、反渗透过滤单元、控制单元、废水压力储水桶、第一废水管，所述反渗透过滤单元的输出端包括：纯水输出口和浓水输出口，所述初级过滤单元设有进水口、净水口和排污口，所述初级过滤单元净水口与反渗透过滤单元进水口连接，所述反渗透过滤单元浓水输出口连接废水压力储水桶进出水口，所述第一废水管一端连接废水压力储水桶进出水口，所述第一废水管另一端连接在初级过滤单元净水口和/或初级过滤单元进水口。本发明提供的技术方案具有方便用户的优点。
权利要求书
1.一种智能废水再利用净水机，所述净水机包括：初级过滤单元、反渗透过滤单元、控制单元、废水压力储水桶、第一废水管，所述反渗透过滤单元的输出端包括：纯水输出口和浓水输出口，所述初级过滤单元设有进水口、净水口和排污口，所述初级过滤单元净水口与反渗透过滤单元进水口连接，所述反渗透过滤单元浓水输出口连接废水压力储水桶进出水口，所述第一废水管一端连接废水压力储水桶进出水口，所述第一废水管另一端连接在初级过滤单元净水口和/或初级过滤单元进水口。
2.根据权利要求1所述的一种智能废水再利用净水机，其特征在于，所述浓水输出口与废水压力储水桶进出水口连接，连接通道上依次设有1号单向阀、排放阀，所述初级过滤单元排污口连接2号电磁阀进水端，所述2号电磁阀出水端放空，所述第一废水管上依次设有2号单向阀、3号电磁阀。
3.根据权利要求2所述的一种智能废水再利用净水机，其特征在于，所述1号电磁阀设在所述初级过滤单元进水端通道上，所述水泵设在反渗透过滤单元进水端通道上。
4.根据权利要求3所述的一种智能废水再利用净水机，其特征在于，所述第三废水管一端连接废水压力桶泄压阀一端连接在初级过滤单元进水端通道，所述第三废水通道上设有5号单向阀，所述第二废水管一端连接第一废水管另一端连接废水出口，所述第二废水管上设有3号单向阀、流量传感器。
5.根据权利要求4所述的一种智能废水再利用净水机，其特征在于，所述以上初级过滤单元进水口、净水口、排污口及各废水管、纯水口、浓水口均采用集成水路一体化构造。
6.根据权利要求1所述的一种智能废水再利用净水机，其特征在于，所述第一纯水管设有1号高压开关，所述纯水压力桶进出水口连接第一纯水管，所述第二纯水管一端连接纯水压力桶进出水口，另一端连接在反渗透过滤单元进水端通道上，所述第二纯水管上设有5号单向阀、4号电磁阀。
7.根据权利要求1所述的一种智能废水 再利用净水机，其特征在于，所述控制单元为集成电路控制板控制所述水泵、1号电磁阀、2号电磁阀、3号电磁阀、水泵、1号高压开关和2号高压开关、排放阀。
8.一种如权利要求1-7任意一项所述的一种智能废水再利用净水机的控制方法，所述方法包括如下步骤：
步骤1：当废水压力桶压力达到设定值或废水反冲、正冲初级过滤单元设定的时间到控制单元关闭1号电磁阀、水泵;开启2号电磁阀、3号电磁阀，反冲、正冲时间设定为0-300秒之间数值;
步骤2：所述反冲或正冲时间结束，控制单元关闭2号电磁阀、3号电磁阀，控制单元按设定的程序执行强冲反渗透过滤单元或控制单元执行制水程序;
如强冲反渗透过滤单元设定的时间到时，则开启1号电磁阀、水泵、排放阀，强冲时间为0-300秒之间数值，强冲时间结束，控制单元关闭1号电磁阀、水泵、排放阀;开启2号电磁阀、3号电磁阀，开启时间设定为0-100秒之间数值，开启时间到，关闭2号、3号电磁阀;开启1号电磁阀、水泵;进入制水工作;
以上步骤1和步骤2循环执行直至净水机处于水满待机状态;如强冲反渗透过滤单元设定的时间未到，则执行制水工作状态，以上步骤1和步骤2循环执行直至水满待机状态。
9.根据权利要求8所述的方法，其特征在于，所述净水机在制水工作时或设定的浓水反冲时间到时，流量传感器检测到有浓水排出且排出的量达到设定的流量值时，所述流量值设定为50到10000毫升之间的数值，控制单元继续执行制水程序。
10.根据权利要求9所述的方法，其特征在于，所述净水机在水满待机状态，控制单元按设定的程序开启2号、3号电磁阀、排放阀、4号电磁阀，开启时间为0-40秒之间数值，开启时间到，关闭2号、3号、4号电磁阀、排放阀，此时净水机进入制水程序或水满待机状态。
说明书
智能废水再利用净水机及控制方法
技术领域
本发明涉及反渗透净水机领域，尤其涉及一种智能废水再利用净水机及控制方法
背景技术
净水机也叫纯水机，其核心技术为RO反渗透膜，净水机可有效滤除水中的铁锈、砂石、胶体以及吸附水中余氯、嗅味、异色、农药等化学药剂;可有效去除水中的细菌、毒素、重金属等，净水技术在饮用水领域的应用。
现有技术的反渗透净水机核心滤芯反渗透膜制取纯水需要大量水冲洗，防止反渗透膜污堵，一般采用定比排放浓水即制取一杯纯水需要排放3杯浓水到了冬季水温下降纯浓水比例为1:6造成了水资源的浪费。
另外一种长效滤芯反渗透净水机预处理采用超滤膜装置需定期用净水反冲超滤膜截留的泥沙杂质造成水资源的另一种浪费。
目前市场上有一种无废水排放纯水机采用技术将净水机所排放的废水回收到废水专用箱用作生活用水，因净水机制水与生活用水不是同时进行造成废水压力储水桶水满废水会流向下水道间接排放废水，尤其是到了水温低时净水机排放的废水量大，废水压力储水桶容量有限，大部分废水直接排到下水道，治标不治本，以上技术有进一步改进的必要。
发明内容
本发明的目的，提供一种智能废水再利用净水机及控制方法
废水再利用方法之一：控制单元按设定的程序启动废水反冲或正冲初级过滤单元滤芯将滤芯截留的泥沙杂质通过排污口排出实现废水再利用，减少用自来水冲洗滤芯杂质。
废水再利用方法之二：将生活用水与废水压力储水桶连通当使用生活用水时自动将废水按一定比例与生活用水混合使用。
以上两种方式方法让净水机所排废水能够不受空间、使用场景的限制，实现废水再利用零浪费此废水再利用水系统无需人工操作、简单方便，反冲洗初级滤芯节约90%的水资源且冲洗效果好，延长初级滤芯使用周期减少更换次数间接较少滤芯更换垃圾。

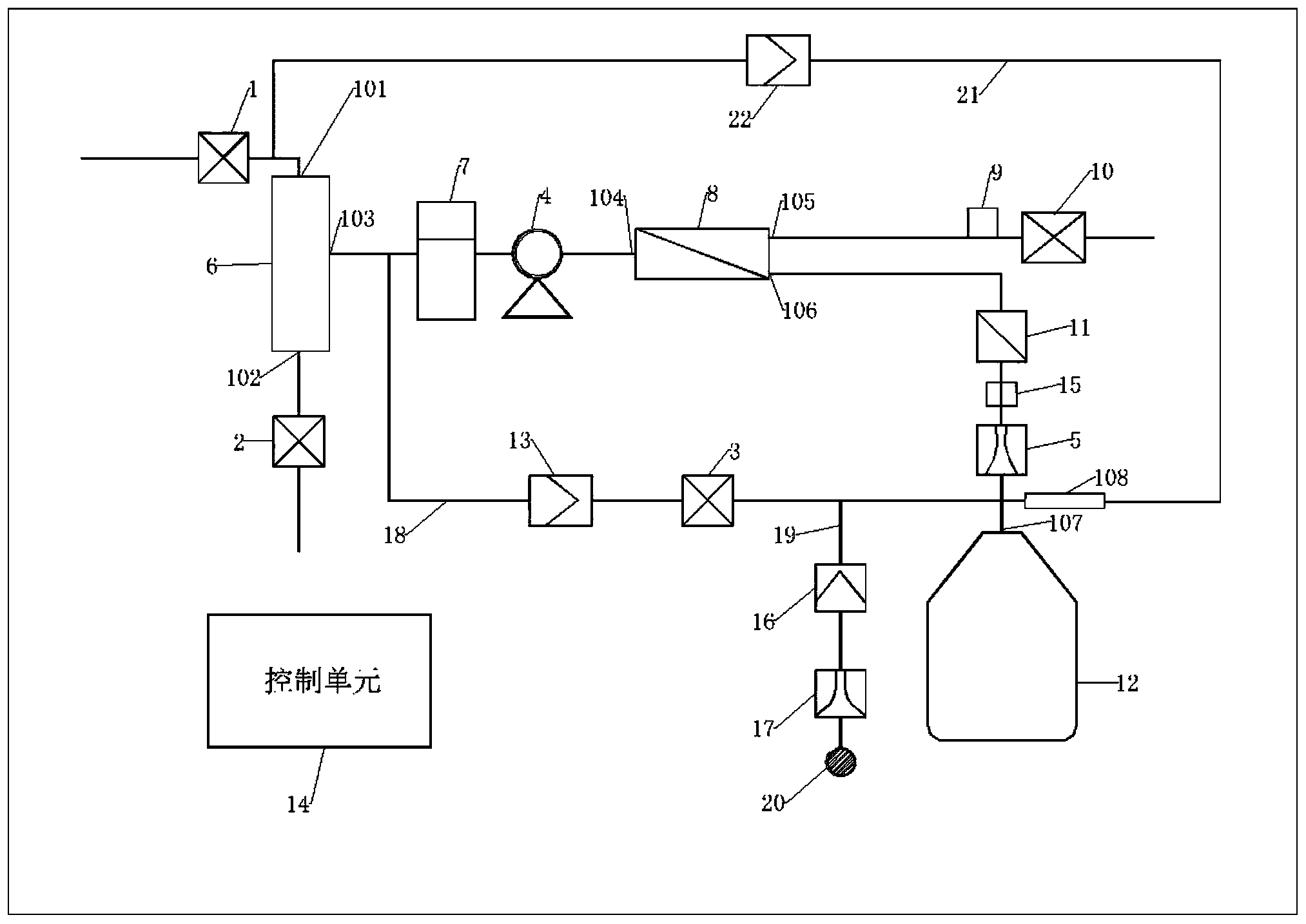

本发明的技术解决方案是所述智能废水再利用净水机，包括：初级过滤单元、水泵、反渗透过滤单元;1号电磁阀、2号电磁阀、排放阀、3号电磁阀、第一废水管、第二废水管、废水压力储水桶、控制单元、所述反渗透过滤单元的输出端包括纯水输出口和浓水输出口。
作为优选，所述初级过滤单元进水口连接水源，所述净水口连接反渗透过滤单元进水端，所述连接通道上设有水泵，所述反渗透过滤单元设有浓水输出口和纯水输出口，所述浓水输出口排放阀进水端，所述排放阀出水端连接废水压力储水桶进出水口，所述浓水输出口与排放阀之间通道上设有1号单向阀，所述第一废水管一端连接废水压力储水桶进出水口，所述第一废水管另一端连接在初级过滤单元净水口和/或初级过滤单元进水口，所述第一废水管上依次设有2号单向阀、3号电磁阀，控制单元按设定的程序将废水压力储水桶废水用来反冲、正洗初级滤芯截留的泥沙杂质并通过初级过滤单元排污口经2号电磁阀排出。
作为优选，所述净水机还包括：1号电磁阀，所述1号电磁阀连接在初级过滤单元输入端通道上，所述初级过滤单元排污口连接2号电磁阀进水端，所述2号电磁阀出水端放空。
作为优选，所述废水压力储水桶近出水口设有有泄压口，所述废水压力储水桶为有压桶(自带气压)和无压桶(压缩空气方式)或滤芯结构方式的储水装置都可以选择。
作为优选，反渗透过滤单元纯水输出口连接1号高压开关，用来控制净水机水满停机开机。
作为优选，所述净水机在水满停止工作状态时控制单元按设定的程序定时开启1号电磁阀、2号电磁阀正冲初级过滤单元滤芯泥沙杂质。
作为优选，所述净水机还包括：控制单元，所述控制单元为集成电路板，用来控制净水机各电器元件的工作，控制单元设有中央处理器用来储存控制净水机制水程序、冲洗程序、取水程序、停机开机程序;所述控制单元设有无线讯通模块，可实现远程控制净水机开启、关闭，水质、滤芯寿命可视化。
作为优选，所述初级过滤单元设有排污口定时对初级过滤单元内截留杂质的滤芯进行正冲和反冲将泥沙杂质排除。
作为优选，所述反渗透过滤单元滤芯包括RO反渗透膜、NF纳滤膜其中的一种。
作为优选，所述初级过滤单元与反渗透过滤单元之间的通道上设有活性炭吸附过滤单元。
作为优选，所述第二废水管一端连接在第一废水管道上，所述第二废水管上设有3号单向阀、流量传感器，所述第二废水管另一端连接废水出口，当用生活水时将废水压力储水桶的废水按一定比例流出与生活用水混合使用。
作为优选，所述排放阀为带限流装置的组合电磁阀或单个限流阀。
作为优选，所述2号电磁阀可由带流量传感器功能的复合型电磁阀代替或在2号流量传感器出水端连接流量传感器，通过流量传感器检测流量来判断3号电磁阀、2号电磁阀是否正常开启和关闭。
作为优选，所述第一废水管上可设置去离子去水垢过滤单元。
作为优选，所述反渗透过滤单元进水通道上设有原水检测传感器(TDS)，根据检测到原水TDS值控制单元按设定的程序开启排放阀所述开启时间为1-60秒之间数值。
作为优选，所述第三废水管一端连接废水压力桶泄压阀，一端连接到初级过滤单元进水端通道，所述第三废水管上设有5号单向阀。
作为优选，所述反渗透过滤单元纯水输出口通过第一纯水管连接纯水压力桶进出水口，所述纯水压力桶进出水口通过第二纯水管连接到水泵进水端通道，所述第二纯水管上设有4号单向阀、4号电磁阀。
所述智能废水再利用净水机控制方法如下：
步骤1：当废水压力桶压力达到设定值或废水反冲、正冲初级过滤单元设定的时间到控制单元关闭1号电磁阀、水泵;开启2号电磁阀、3号电磁阀，反冲、正冲时间设定为0-300秒之间数值;
步骤2：所述反冲或正冲时间结束，控制单元关闭2号电磁阀、3号电磁阀，控制单元按设定的程序执行强冲反渗透过滤单元或控制单元执行制水程序;
如强冲反渗透过滤单元设定的时间到时，则开启1号电磁阀、水泵、排放阀，强冲时间为0-300秒之间数值，强冲时间结束，控制单元关闭1号电磁阀、水泵、排放阀;开启2号电磁阀、3号电磁阀，开启时间设定为0-100秒之间数值，开启时间到，关闭2号、3号电磁阀;开启1号电磁阀、水泵;进入制水工作;
以上步骤1和步骤2循环执行直至净水机处于水满待机状态;如强冲反渗透过滤单元设定的时间未到，则执行制水工作状态，以上步骤1和步骤2循环执行直至水满待机状态。
本发明实施例，具有如下有益效果：
废水再利用方法之一：控制单元按设定的程序启动废水反冲或正冲初级过滤单元滤芯将滤芯截留的泥沙杂质通过排污口排出实现废水再利用，减少用自来水冲洗滤芯杂质。
废水再利用方法之二：将生活用水与废水压力储水桶连通当使用生活用水时自动将废水按一定比例与生活用水混合使用。
以上两种方式方法让净水机所排废水能够不受空间、使用场景的限制，实现废水再利用零浪费此废水再利用水系统无需人工操作、简单方便比用净水反冲洗初级滤芯节约90%的水资源且冲洗效果好，延长初级滤芯使用周期减少更换次数间接较少滤芯更换垃圾。
