申请日2018.05.29
公开(公告)日2019.03.29
IPC分类号C02F11/12
摘要
本申请公开了一种折叠式多管多级污泥处理设备，包括：储料装置、供料装置和脱水装置，储料装置包括漏斗型储料罐，供料装置包括污泥输送器和供料管路，污泥输送器连接储料罐和供料管路，供料管路连接四通管接头;脱水装置包括第一级反应装置、第二级反应装置、第三级反应装置和第四级反应装置，第一级反应装置中一级螺旋输送管前端连接于四通管接头另外三端;一级螺旋输送管、二级螺旋输送管、三级螺旋输送管和四级螺旋输送管均与水平面有倾斜角度，第三级反应装置位于第二级反应装置的下方，第四级反应装置位于第一级反应装置的下方。本申请相比于同级别的污泥处理设备，结构更合理，占地面积小，节约制造成本，部件之间连接精准，安装灵活。
权利要求书

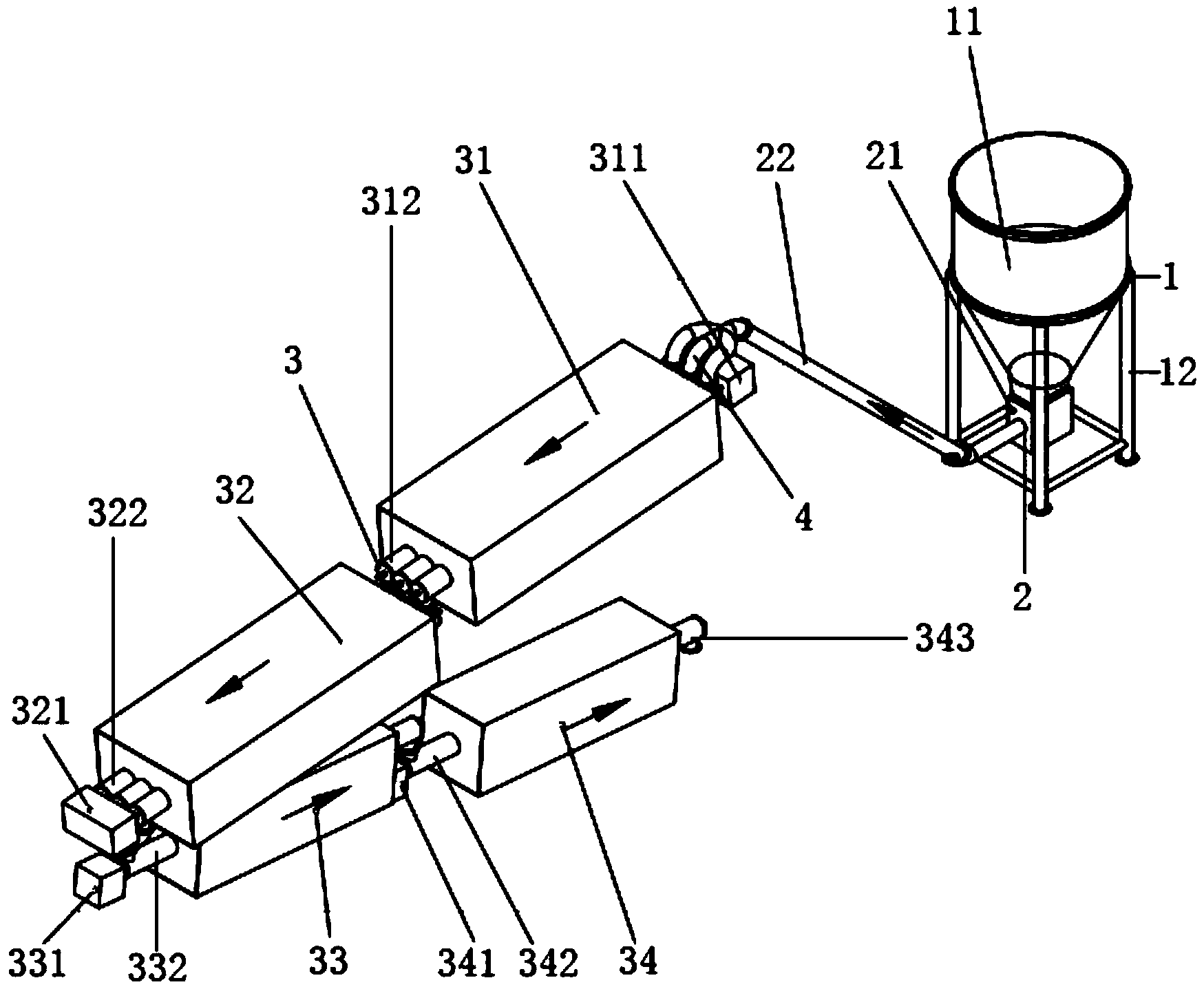

1.一种折叠式多管多级污泥处理设备，其特征在于，所述污泥处理设备包括：储料装置(1)、供料装置(2)和脱水装置(3)，其中：
所述储料装置(1)包括漏斗型储料罐(11)，所述储料罐(11)的顶部设有密封盖，所述密封盖上设有除臭器，所述储料罐(11)底部设有支撑架(12);
所述供料装置(2)包括污泥输送器(21)以及供料管路(22)，所述污泥输送器(21)的进料端连接所述储料罐(11)的污泥出料口，所述污泥输送器(21)的出料端连接所述供料管路(22)的一端，所述供料管路(22)的另一端连接于四通管接头(4)的一端;
所述脱水装置(3)包括第一级反应装置(31)、第二级反应装置(32)、第三级反应装置(33)以及第四级反应装置(34)，所述第一级反应装置(31)包括第一级驱动器(311)以及三根并排设置的一级螺旋输送管(312)，所述第一级驱动器(311)分别连接三根所述一级螺旋输送管(312)，三根所述一级螺旋输送管(312)的前端分别通过直通管接头(5)连接于所述四通管接头(4)的另外三端;
所述第二级反应装置(32)包括第二级驱动器(321)以及三根并排设置的二级螺旋输送管(322)，所述第二级驱动器(321)分别连接三根所述二级螺旋输送管(322)，三根所述二级螺旋输送管(322)的前端分别通过所述直通管接头(5)对应连接三根所述一级螺旋输送管(312)的后端;
所述第三级反应装置(33)包括第三级驱动器(331)以及一根三级螺旋输送管(332)，所述第三级驱动器(331)连接所述三级螺旋输送管(332)，所述三级螺旋输送管(332)的前端通过所述直通管接头(5)对应连接三根所述二级螺旋输送管(322)的后端;
所述第四级反应装置(34)包括第四级驱动器(341)以及一根四级螺旋输送管(342)，所述第四级驱动器(341)连接所述四级螺旋输送管(342)，所述四级螺旋输送管(342)的后端为污泥渣出料口(343)，前端通过所述直通管接头(5)连接所述三级螺旋输送管(332)的后端;
所述第一级反应装置(31)、所述第二级反应装置(32)、所述第三级反应装置(33)以及所述第四级反应装置(34)均还包括炉膛加热装置(35)和恒温装置，所述炉膛加热装置(35)设于所述一级螺旋输送管(312)、所述二级螺旋输送管(322)、所述三级螺旋输送管(332)以及所述四级螺旋输送管(342)的周围，所述恒温装置为自动编程控制装置;
所述一级螺旋输送管(312)、所述二级螺旋输送管(322)、所述三级螺旋输送管(332)以及所述四级螺旋输送管(342)均与水平面有倾斜角度，且所述第一级反应装置(31)的后端高于所述第二级反应装置(32)的前端，所述第二级反应装置(32)的后端高于所述第三级反应装置(33)的前端，所述第三级反应装置(33)的后端高于所述第四级反应装置(34)的前端，所述第三级反应装置(33)位于所述第二级反应装置(32)的下方，所述第四级反应装置(34)位于所述第一级反应装置(31)的下方，污泥依次沿所述第一级反应装置(31)、所述第二级反应装置(32)、所述第三级反应装置(33)以及所述第四级反应装置(34)运动。
2.根据权利要求1所述的折叠式多管多级污泥处理设备，其特征在于，所述第一级驱动器(311)设于所述第一级反应装置(31)的前端，所述第二级驱动器(321)设于所述第二级反应装置(32)的后端，所述第三级驱动器(331)设于所述第三级反应装置(33)的前端，所述第四级驱动器(341)设于所述第四级反应装置(34)的前端。
3.根据权利要求2所述的折叠式多管多级污泥处理设备，其特征在于，所述第一级驱动器(311)、所述第二级驱动器(321)、所述第三级驱动器(331)以及所述第四级驱动器(341)均为齿轮传动。
4.根据权利要求1所述的折叠式多管多级污泥处理设备，其特征在于，所述第一级反应装置(31)、所述第二级反应装置(32)、所述第三级反应装置(33)以及所述第四级反应装置(34)的运行温度依次降低。
5.根据权利要求4所述的折叠式多管多级污泥处理设备，其特征在于，所述运行温度低于500℃。
6.根据权利要求1所述的折叠式多管多级污泥处理设备，其特征在于，所述一级螺旋输送管(312)、所述二级螺旋输送管(322)、所述三级螺旋输送管(332)以及所述四级螺旋输送管(342)的运行速度依次加快。
7.根据权利要求1所述的折叠式多管多级污泥处理设备，其特征在于，所述供料管路(22)与所述四通管接头(4)之间，所述四通管接头(4)与所述直通管接头(5)之间，以及两个所述直通管接头(5)均通过法兰连接。
说明书
一种折叠式多管多级污泥处理设备
技术领域
本申请涉及环保工程污泥处理技术领域，尤其涉及一种折叠式多管多级污泥处理设备。
背景技术
城镇污泥是通过污水处理厂处理后所派生的一种由菌胶团组成的胶质体，污泥中包括细菌、真菌、原生动物、后生动物等，粘稠度大，含水量高。污泥处理是对污泥进行浓缩、调治、脱水、稳定、干化或焚烧等无害化加工过程，其目的是使污泥减量、稳定、无害化及综合利用。污泥经浓缩、调治后，含水量依然高达90%以上，体积仍很大，为了综合利用和最终处置，需对污泥作脱水处理。脱水的作用是去除存在于污泥颗粒间以及颗粒内的水，从而使液态的污泥的物理性能改变成半固态或固态泥块，经过脱水作用污泥含水率可降低到55%至80%，污泥干化则是进一步脱去污泥中的水分。
污泥中细菌、真菌、原生动物、后生动物等由大量细胞和组织构成，所以污泥中含有大量的细胞内水分和细胞外水分等，要想实现污泥的干化，必须对细胞的内、外水分进行脱水。对污泥进行脱水和干化的设备通常有板框式污泥脱水机、带式污泥脱水机、离心式污泥脱水机、叠式污泥脱水机以及螺旋压榨脱水机等。污泥脱水干化的具体操作为：污泥池中的污泥通过输送泵进入到污泥脱水机，根据不同污泥脱水机的不同工作原理进行脱水处理，脱水完成后的污泥渣通过污泥脱水机排出。
上述不同类型的污泥脱水机均为大型设备，投资较大，由于设备比较复杂，所以占地面积以及安装难度都相对较大，并且对于越复杂的大型设备，后期对设备的维护和管理就越不方便。因此，亟需设计一种结构更加合理的污泥处理设备。
实用新型内容
本申请提供了一种折叠式多管多级污泥处理设备，以解决现有污泥处理设备占地面积大以及投资成本高的技术问题。
为了解决上述技术问题，本申请实施例公开了如下技术方案：
本申请实施例公开了一种折叠式多管多级污泥处理设备，所述污泥处理设备包括：储料装置、供料装置和脱水装置，其中：
所述储料装置包括漏斗型储料罐，所述储料罐的顶部设有密封盖，所述密封盖上设有除臭器，所述储料罐底部设有支撑架;
所述供料装置包括污泥输送器以及供料管路，所述污泥输送器的进料端连接所述储料罐的污泥出料口，所述污泥输送器的出料端连接所述供料管路的一端，所述供料管路的另一端连接于四通管接头的一端;
所述脱水装置包括第一级反应装置、第二级反应装置、第三级反应装置以及第四级反应装置，所述第一级反应装置包括第一级驱动器以及三根并排设置的一级螺旋输送管，所述第一级驱动器分别连接三根所述一级螺旋输送管，三根所述一级螺旋输送管的前端分别通过直通管接头连接于所述四通管接头的另外三端;
所述第二级反应装置包括第二级驱动器以及三根并排设置的二级螺旋输送管，所述第二级驱动器分别连接三根所述二级螺旋输送管，三根所述二级螺旋输送管的前端分别通过所述直通管接头对应连接三根所述一级螺旋输送管的后端;
所述第三级反应装置包括第三级驱动器以及一根三级螺旋输送管，所述第三级驱动器连接所述三级螺旋输送管，所述三级螺旋输送管的前端通过所述直通管接头对应连接三根所述二级螺旋输送管的后端;
所述第四级反应装置包括第四级驱动器以及一根四级螺旋输送管，所述第四级驱动器连接所述四级螺旋输送管，所述四级螺旋输送管的后端为污泥渣出料口，前端通过所述直通管接头连接所述三级螺旋输送管的后端;
所述第一级反应装置、所述第二级反应装置、所述第三级反应装置以及所述第四级反应装置均还包括炉膛加热装置和恒温装置，所述炉膛加热装置设于所述一级螺旋输送管、所述二级螺旋输送管、所述三级螺旋输送管以及所述四级螺旋输送管的周围，所述恒温装置为自动编程控制装置;
所述一级螺旋输送管、所述二级螺旋输送管、所述三级螺旋输送管以及所述四级螺旋输送管均与水平面有倾斜角度，且所述第一级反应装置的后端高于所述第二级反应装置的前端，所述第二级反应装置的后端高于所述第三级反应装置的前端，所述第三级反应装置的后端高于所述第四级反应装置的前端，所述第三级反应装置位于所述第二级反应装置的下方，所述第四级反应装置位于所述第一级反应装置的下方，污泥依次沿所述第一级反应装置、所述第二级反应装置、所述第三级反应装置以及所述第四级反应装置运动。
优选的，在上述折叠式多管多级污泥处理设备中，所述第一级驱动器设于所述第一级反应装置的前端，所述第二级驱动器设于所述第二级反应装置的后端，所述第三级驱动器设于所述第三级反应装置的前端，所述第四级驱动器设于所述第四级反应装置的前端。
优选的，在上述折叠式多管多级污泥处理设备中，所述第一级驱动器、所述第二级驱动器、所述第三级驱动器以及所述第四级驱动器均为齿轮传动。
优选的，在上述折叠式多管多级污泥处理设备中，所述第一级反应装置、所述第二级反应装置、所述第三级反应装置以及所述第四级反应装置的运行温度依次降低。
优选的，在上述折叠式多管多级污泥处理设备中，所述运行温度低于500℃。
优选的，在上述折叠式多管多级污泥处理设备中，所述一级螺旋输送管、所述二级螺旋输送管、所述三级螺旋输送管以及所述四级螺旋输送管的运行速度依次加快。
优选的，在上述折叠式多管多级污泥处理设备中，所述供料管路与所述四通管接头之间，所述四通管接头与所述直通管接头之间，以及两个所述直通管接头均通过法兰连接。
与现有技术相比，本申请的有益效果为：
本申请公开了一种折叠式多管多级污泥处理设备，所述污泥处理设备包括：储料装置、供料装置和脱水装置，所述储料装置、所述供料装置和所述脱水装置依次连接。其中：所述储料装置包括漏斗型储料罐，所述储料罐的顶部设有密封盖，所述密封盖上设有除臭器，所述储料罐底部设有支撑架。储料罐内部盛装有污泥池中的污泥，在支撑架的作用下，将储料罐支撑起，使得储料罐的污泥出料口与地面有一定距离，另外，由于储料罐中的污泥本身是一种危废物质，恶臭，含病原体、细菌及其他有害物质等，所以储料罐还具有密封盖，密封盖上设有除臭器。
所述供料装置包括污泥输送器以及供料管路，所述污泥输送器的进料端连接所述储料罐的污泥出料口，所述污泥输送器的出料端连接所述供料管路的一端，所述供料管路的另一端连接于四通管接头的一端。污泥输送器通过供料管路将储料罐中的污泥运送至脱水装置。所述脱水装置包括第一级反应装置、第二级反应装置、第三级反应装置以及第四级反应装置，所述第一级反应装置包括第一级驱动器以及三根并排设置的一级螺旋输送管，所述第一级驱动器分别连接三根所述一级螺旋输送管，三根所述一级螺旋输送管的前端分别通过直通管接头连接于所述四通管接头的另外三端。所述第二级反应装置包括第二级驱动器以及三根并排设置的二级螺旋输送管，所述第二级驱动器分别连接三根所述二级螺旋输送管，三根所述二级螺旋输送管的前端分别通过所述直通管接头对应连接三根所述一级螺旋输送管的后端。所述第三级反应装置包括第三级驱动器以及一根三级螺旋输送管，所述第三级驱动器连接所述三级螺旋输送管，所述三级螺旋输送管的前端通过所述直通管接头对应连接三根所述二级螺旋输送管的后端。所述第四级反应装置包括第四级驱动器以及一根四级螺旋输送管，所述第四级驱动器连接所述四级螺旋输送管，所述四级螺旋输送管的后端为污泥渣出料口，前端通过所述直通管接头连接所述三级螺旋输送管的后端。所述第一级反应装置、所述第二级反应装置、所述第三级反应装置以及所述第四级反应装置均还包括炉膛加热装置和恒温装置，所述炉膛加热装置设于所述一级螺旋输送管、所述二级螺旋输送管、所述三级螺旋输送管以及所述四级螺旋输送管的周围，所述恒温装置为自动编程控制装置。每一级反应装置均保持在特定的温度值，且每一级反应装置的温度值不同，该温度值均是通过自动编程控制装置控制炉膛加热装置得到的。污泥首先进入到脱水装置中的第一级反应装置，在第一级驱动器的作用下，三根所述一级螺旋输送管开始转动，在第一级反应装置中的温度、一级螺旋输送管运行速度的作用下，污泥脱去一定量的水分，进而进入到第二级反应装置，工作原理同第一级反应装置。经过第二级反应装置的作用，污泥进一步脱去一定量的水分，再依次进入到第三、四级反应装置。本申请中四级反映装置依次作用于污泥，使污泥含水量从80%直接脱水至10%。
所述一级螺旋输送管、所述二级螺旋输送管、所述三级螺旋输送管以及所述四级螺旋输送管均与水平面有倾斜角度，且所述第一级反应装置的后端高于所述第二级反应装置的前端，所述第二级反应装置的后端高于所述第三级反应装置的前端，所述第三级反应装置的后端高于所述第四级反应装置的前端，所述第三级反应装置位于所述第二级反应装置的下方，所述第四级反应装置位于所述第一级反应装置的下方，污泥依次沿所述第一级反应装置、所述第二级反应装置、所述第三级反应装置以及所述第四级反应装置运动。本申请提供的折叠式多管多级污泥处理设备相比于同级别的污泥处理设备来说，结构上更合理化，占地面积相对较小，大大节约了制造成本，并且每一个部件之间连接非常精准，整体性强，安装灵活，同时也方便了后期的检查与维修。
应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本申请。
