申请日2019.02.21
公开(公告)日2019.04.12
IPC分类号C02F9/04
摘要
本发明涉及水处理装置技术领域，且公开了一种采用离子交换法的水处理装置及其操作方法，包括搅拌仓，所述搅拌仓顶部的一侧固定安装有第一固定架，且第一固定架顶端的中部固定安装有电动机，所述搅拌仓顶部的另一侧固定安装有第二固定架，且第二固定架顶端的一侧固定安装有催化剂存储装置，所述催化剂存储装置底部的一侧固定安装有引流管，所述搅拌仓内腔的中部活动套装有搅拌装置。该采用离子交换法的水处理装置及其操作方法，通过电动机带动搅拌装置对搅拌仓内部的水和催化剂进行搅拌，让催化剂通过引流管和搅拌装置流入搅拌仓的内部与水混合后可进行搅拌混合，有效提高了搅拌仓内部水与催化剂混合的均匀性。
权利要求书

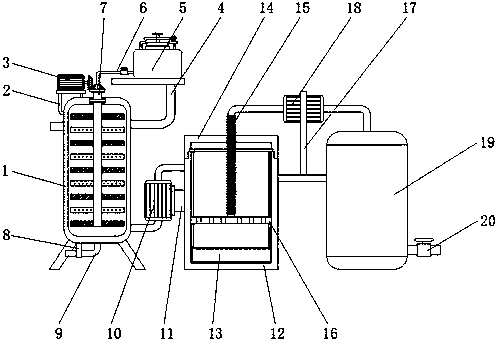

1.一种采用离子交换法的水处理装置，包括搅拌仓(1)，其特征在于：所述搅拌仓(1)顶部的一侧固定安装有第一固定架(2)，且第一固定架(2)顶端的中部固定安装有电动机(3)，所述搅拌仓(1)顶部的另一侧固定安装有第二固定架(4)，且第二固定架(4)顶端的一侧固定安装有催化剂存储装置(5)，所述催化剂存储装置(5)底部的一侧固定安装有引流管(6)，所述搅拌仓(1)内腔的中部活动套装有搅拌装置(7)，且搅拌装置(7)的顶部贯穿搅拌仓(1)顶端的中部并与电动机(3)一侧的底部咬合，所述搅拌装置(7)顶端的中部与引流管(6)一侧的底部活动套接，所述搅拌仓(1)底端的一侧固定安装有固定块(8)，且固定块(8)底部的内侧固定套装有排水管(9)，所述排水管(9)一侧的顶部与搅拌仓(1)底端的中部固定套接，且搅拌仓(1)底部的一侧固定安装有第一抽水装置(10)，且第一抽水装置(10)一侧的中部固定安装有固定板(11)，所述固定板(11)的一侧固定安装有沉淀仓(12)，且沉淀仓(12)顶部的一侧与第一抽水装置(10)顶部的一侧固定连接，所述沉淀仓(12)内腔的底部活动套接有过滤装置(13)，且沉淀仓(12)顶部的外侧螺纹套装有顶盖(14)，所述顶盖(14)顶端的中部固定套装有软管(15)，且软管(15)底部的内侧固定套装有浮板(16)，所述沉淀仓(12)顶部的另一侧固定安装有第三固定架(17)，且第三固定架(17)顶部的内侧固定套装有第二抽水装置(18)，所述第二抽水装置(18)底部的一侧与软管(15)顶部的内侧固定套接，且第二抽水装置(18)底部的另一侧固定安装有离子交换反应装置(19)，所述离子交换反应装置(19)底部的一侧固定安装有出水管(20)。
2.根据权利要求1所述的一种采用离子交换法的水 处理装置，其特征在于：所述催化剂存储装置(5)包括存储仓(51)，且存储仓(51)固定安装在第二固定架(4)顶端的一侧，所述存储仓(51)顶端的一侧固定安装有第一卡块(52)，且第一卡块(52)顶部的内侧卡接有活动架(53)，所述活动架(53)顶端的中部螺纹套装有调节杆(54)，且调节杆(54)底部的外侧活动套装有密闭盖(55)，所述存储仓(51)顶端的另一侧固定安装有第二卡块(56)，且第二卡块(56)顶部的内侧卡接有紧固装置(57)，所述紧固装置(57)底部的外侧与活动架(53)另一侧的底部卡接。
3.根据权利要求1所述的一种采用离子交换法的水处理装置，其特征在于：所述搅拌装置(7)包括转管(71)，且转管(71)活动套装在搅拌仓(1)内腔的中部，所述转管(71)顶部的一侧固定安装有搅拌片(72)，且搅拌片(72)共有十个，两个所述搅拌片(72)为一组，所述转管(71)顶部的一侧位于搅拌片(72)的底部固定安装有投放管(73)，且投放管(73)共有八个，八个所述投放管(73)两个为一组，五组所述搅拌片(72)和四组投放管(73)等距交错分布自转管(71)的外部，且转管(71)外侧的顶部固定套装有限位片(74)。
4.根据权利要求1所述的一种采用离子交换法的水处理装置，其特征在于：所述过滤装置(13)包括收纳仓(131)，且收纳仓(131)活动套装在沉淀仓(12)内腔的底部，所述固定片(132)顶端的一侧固定安装有固定片(132)，且固定片(132)的顶端固定安装有限位环(133)。
5.根据权利要求2所述的一种采用离子交换法的水处理装置，其特征在于：所述紧固装置(57)包括活动杆(571)，且活动杆(571)卡接在第二卡块(56)顶部的内侧，所述活动杆(571)外侧的中部活动套装有夹片(572)，且活动杆(571)顶部的外侧活动套装有弹簧(573)，所述活动杆(571)的外侧位于弹簧(573)的顶部螺纹套装有紧固环(574)。
6.根据权利要求1所述的一种采用离子交换法的水处理装置的操作方法及步骤：
第一步：从搅拌仓(1)顶部的一侧向搅拌仓(1)的内部加入适量的水，其次松开紧固装置(57)使密闭盖(55)通过活动架(53)和调节杆(54)打开，然后向存储仓(51)内部加入适量的催化剂并将通过密闭盖(55)进行密闭，把引流管(6)上的阀门打开，让催化剂通过引流管(6)和搅拌装置(7)流入搅拌仓(1)的内部与水混合，然后启动电动机(3)，使电动机(3)带动搅拌装置(7)对搅拌仓(1)内部的水和催化剂进行搅拌;
第二部：启动第一抽水装置(10)，使第一抽水装置(10)将反应后的输送至沉淀仓(12)的内部，其次水过滤后的杂质沉淀并落入过滤装置(13)的底部，且水面带动浮板(16)上浮，使软管(15)随之收缩;
第三步：启动第二抽水装置(18)，使第二抽水装置(18)通过软管(15)和浮板(16)从沉淀仓(12)内部沉淀后的水面开始抽水，并输送至离子交换反应装置(19)的内部，且出水管(20)可控制离子交换反应装置(19)水的排放。
7.根据权利要求6所述的一种采用离子交换法的水处理装置的操作方法及步骤，其特征在于：所述浮板(16)的底端分别开设有通孔和抽水孔，且浮板(16)底端的通孔和抽水孔交错分布。
8.根据权利要求7所述的一种采用离子交换法的水处理装置的操作方法及步骤，其特征在于：所述离子交换反应装置(19)的圆柱状，且离子交换反应装置(19)的材质为不锈钢，所述离子交换反应装置(19)顶部一侧与第三固定架(17)底部的一侧固定连接。
说明书
一种采用离子交换法的水处理装置及其操作方法
技术领域
本发明涉及水处理装置技术领域，具体为一种采用离子交换法的水处理装置及其操作方法。
背景技术
水是人类发展不可缺少的自然资源，是人类和一切生物赖以生存的物质基础，当今世界，水资源不足和污染构成的水源危机已成为任何一个国家在政策、经济和技术上所面临的复杂问题和社会经济发展的主要制约因素，在水资源日益缺乏的情况下，水资源污染的现实又使人们增加了一份忧虑，在国内很多地区，由于各种复杂因素致使不少水体已经严重受到污染，这更加剧了水资源紧缺的矛盾。
水处理装置在现代社会的生产生活中应用较为广泛，现有的水处理装置对水进行化学处理时使水与催化剂的混合均匀性较差，且现有的水处理装置的催化剂易发生泄漏，此外现有的水处理装置对处理后的水过滤的纯净度较差，影响了水处理装置的生产效率。
发明内容
本发明提供了一种采用离子交换法的水处理装置及其操作方法，具备使水与催化剂的混合均匀性更高、催化剂不易发生泄漏和对处理后的水过滤的纯净度高的优点，解决了现有的水处理装置使水与催化剂的混合均匀性较差、催化剂易发生泄漏和对处理后的水过滤的纯净度较差的问题。
本发明提供如下技术方案：一种采用离子交换法的水处理装置，包括搅拌仓，所述搅拌仓顶部的一侧固定安装有第一固定架，且第一固定架顶端的中部固定安装有电动机，所述搅拌仓顶部的另一侧固定安装有第二固定架，且第二固定架顶端的一侧固定安装有催化剂存储装置，所述催化剂存储装置底部的一侧固定安装有引流管，所述搅拌仓内腔的中部活动套装有搅拌装置，且搅拌装置的顶部贯穿搅拌仓顶端的中部并与电动机一侧的底部咬合，所述搅拌装置顶端的中部与引流管一侧的底部活动套接，所述搅拌仓底端的一侧固定安装有固定块，且固定块底部的内侧固定套装有排水管，所述排水管一侧的顶部与搅拌仓底端的中部固定套接，且搅拌仓底部的一侧固定安装有第一抽水装置，且第一抽水装置一侧的中部固定安装有固定板，所述固定板的一侧固定安装有沉淀仓，且沉淀仓顶部的一侧与第一抽水装置顶部的一侧固定连接，所述沉淀仓内腔的底部活动套接有过滤装置，且沉淀仓顶部的外侧螺纹套装有顶盖，所述顶盖顶端的中部固定套装有软管，且软管底部的内侧固定套装有浮板，所述沉淀仓顶部的另一侧固定安装有第三固定架，且第三固定架顶部的内侧固定套装有第二抽水装置，所述第二抽水装置底部的一侧与软管顶部的内侧固定套接，且第二抽水装置底部的另一侧固定安装有离子交换反应装置，所述离子交换反应装置底部的一侧固定安装有出水管。
优选的，所述催化剂存储装置包括存储仓，且存储仓固定安装在第二固定架顶端的一侧，所述存储仓顶端的一侧固定安装有第一卡块，且第一卡块顶部的内侧卡接有活动架，所述活动架顶端的中部螺纹套装有调节杆，且调节杆底部的外侧活动套装有密闭盖，所述存储仓顶端的另一侧固定安装有第二卡块，且第二卡块顶部的内侧卡接有紧固装置，所述紧固装置底部的外侧与活动架另一侧的底部卡接。
优选的，所述搅拌装置包括转管，且转管活动套装在搅拌仓内腔的中部，所述转管顶部的一侧固定安装有搅拌片，且搅拌片共有十个，两个所述搅拌片为一组，所述转管顶部的一侧位于搅拌片的底部固定安装有投放管，且投放管共有八个，八个所述投放管两个为一组，五组所述搅拌片和四组投放管等距交错分布自转管的外部，且转管外侧的顶部固定套装有限位片。
优选的，所述过滤装置包括收纳仓，且收纳仓活动套装在沉淀仓内腔的底部，所述固定片顶端的一侧固定安装有固定片，且固定片的顶端固定安装有限位环。
优选的，所述紧固装置包括活动杆，且活动杆卡接在第二卡块顶部的内侧，所述活动杆外侧的中部活动套装有夹片，且活动杆顶部的外侧活动套装有弹簧，所述活动杆的外侧位于弹簧的顶部螺纹套装有紧固环。
优选的，采用离子交换法的水处理装置的操作方法及步骤：
第一步：从搅拌仓顶部的一侧向搅拌仓的内部加入适量的水，其次松开紧固装置使密闭盖通过活动架和调节杆打开，然后向存储仓内部加入适量的催化剂并将通过密闭盖进行密闭，把引流管上的阀门打开，让催化剂通过引流管和搅拌装置流入搅拌仓的内部与水混合，然后启动电动机，使电动机带动搅拌装置对搅拌仓内部的水和催化剂进行搅拌;
第二部：启动第一抽水装置，使第一抽水装置将反应后的输送至沉淀仓的内部，其次水过滤后的杂质沉淀并落入过滤装置的底部，且水面带动浮板上浮，使软管随之收缩;
第三步：启动第二抽水装置，使第二抽水装置通过软管和浮板从沉淀仓内部沉淀后的水面开始抽水，并输送至离子交换反应装置的内部，且出水管可控制离子交换反应装置水的排放。
优选的，采用离子交换法的水处理装置的操作方法及步骤，所述浮板的底端分别开设有通孔和抽水孔，且浮板底端的通孔和抽水孔交错分布。
优选的，采用离子交换法的水处理装置的操作方法及步骤，所述离子交换反应装置的圆柱状，且离子交换反应装置的材质为不锈钢，所述离子交换反应装置顶部一侧与第三固定架底部的一侧固定连接。
本发明具备以下有益效果：
1、该采用离子交换法的水处理装置及其操作方法，通过电动机带动搅拌装置对搅拌仓内部的水和催化剂进行搅拌，让催化剂通过引流管和搅拌装置流入搅拌仓的内部与水混合后可进行搅拌混合，有效提高了搅拌仓内部水与催化剂混合的均匀性。
2、该采用离子交换法的水处理装置及其操作方法，通过紧固装置可采用活动架和调节杆对密闭盖进行自动加压，使密闭盖底部与存储仓顶部的接触更紧密，让催化剂存储装置的密闭性更好，避免了催化剂泄漏，有效提高了水处理装置的安全性。
3、该采用离子交换法的水处理装置及其操作方法，通过浮板底端的通孔和抽水孔在浮板可在水通过浮板的同时对浮板底部的水进行抽取，使浮板可优先从沉淀仓内部水的水面抽取沉淀后的水，有效提高了水处理装置的处理纯净度。
