申请日2018.05.29
公开(公告)日2019.05.31
IPC分类号C02F1/52
摘要
本实用新型公开了一种高效的斜管污水沉淀池，包括第一沉淀池和第二沉淀池，所述第一沉淀池的内部设置有第一斜板，且第一斜板上开设有出水孔，所述第一斜板上位于出水孔的一侧设置有斜管，且第一斜板的一侧与第一沉淀池外侧的转轴连接，所述出水孔的一侧通过连通管与第二水泵连通，且第二水泵通过连通管与第一沉淀池上的出水管连通，所述第一沉淀池的底部设置有第一出泥斗。本实用新型中，第一沉淀池的底部设置有出泥斗，且出泥斗的内部设置有搅拌杆，搅拌杆的一侧通过皮带与电机传动连接，则电机带动搅拌杆转动，搅拌杆能够防止出泥斗两侧造成污泥堆积，从而防止影响污水沉淀池的正常使用。
权利要求书

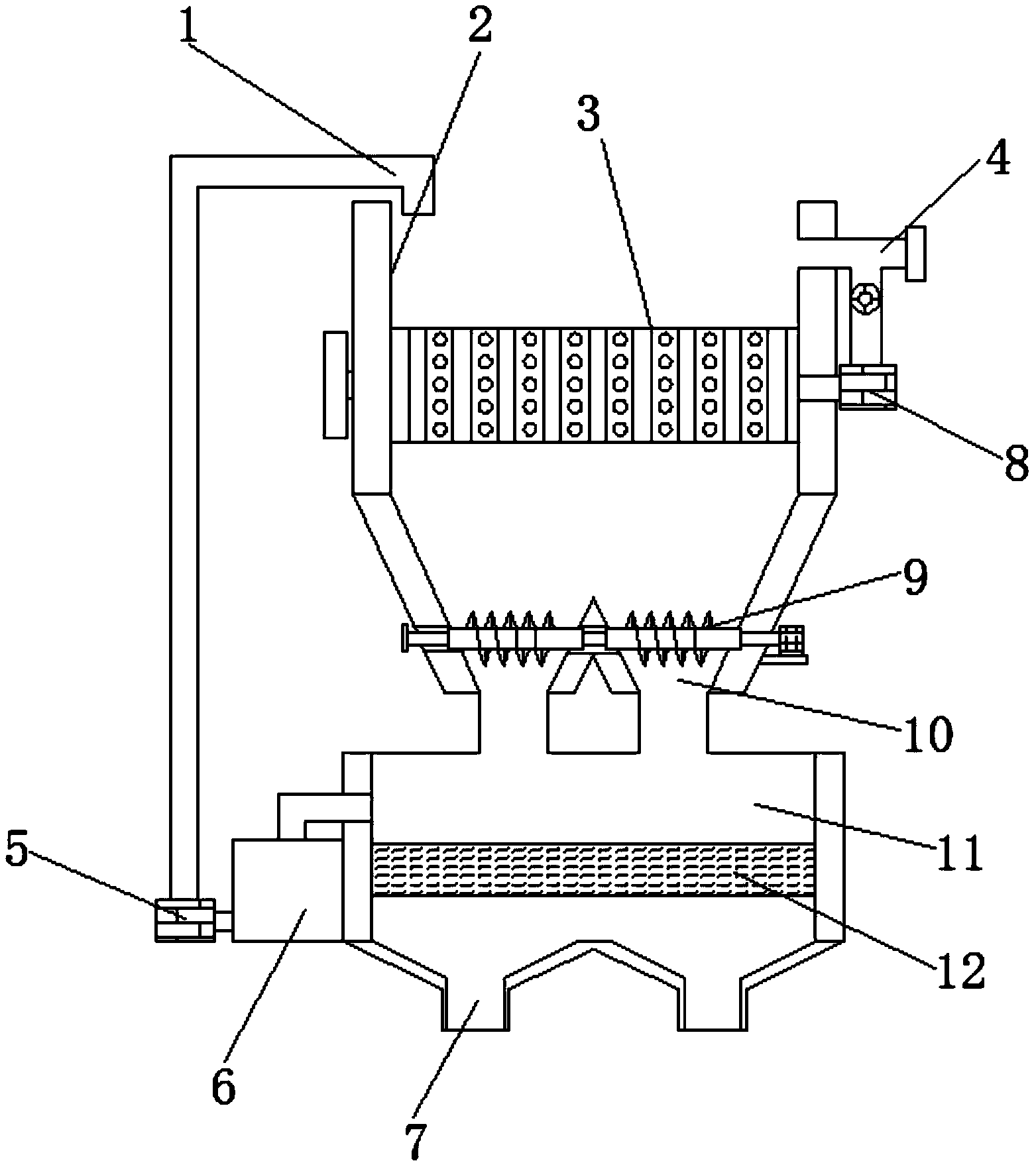

1.一种高效的斜管污水沉淀池，包括第一沉淀池(2)和第二沉淀池(11)，其特征在于，所述第一沉淀池(2)的内部设置有第一斜板(3)，且第一斜板(3)上开设有出水孔(14)，所述第一斜板(3)上位于出水孔(14)的一侧设置有斜管(15)，且第一斜板(3)的一侧与第一沉淀池(2)外侧的转轴(13)连接，所述出水孔(14)的一侧通过连通管与第二水泵(8)连通，且第二水泵(8)通过连通管与第一沉淀池(2)上的出水管(4)连通，所述第一沉淀池(2)的底部设置有第一出泥斗(10)，且第一出泥斗(10)的内部设置有搅拌杆(9)，所述第一出泥斗(10)的底部连通有第二沉淀池(11)，且第二沉淀池(11)的内部设置有第二斜板(12)，所述第二斜板(12)的底部设置有第二出泥斗(7)，所述第二沉淀池(11)的一侧通过连通管与储水仓(6)连通，且储水仓(6)的一侧通过连通管与第一水泵(5)的进水口连通。
2.根据权利要求1所述的一种高效的斜管污水沉淀池，其特征在于，所述搅拌杆(9)通过皮带与微型电机传动连接。
3.根据权利要求1所述的一种高效的斜管污水沉淀池，其特征在于，所述斜管(15)共设置有多个，且多个斜管(15)两两之间间距相等。
4.根据权利要求1所述的一种高效的斜管污水沉淀池，其特征在于，所述搅拌杆(9)共设置有两个，且两个搅拌杆(9)关于第一沉淀池(2)的竖直中线对称。
5.根据权利要求1所述的一种高效的斜管污水沉淀池，其特征在于，所述第一水泵(5)的出水口连通有进水管(1)。
说明书
一种高效的斜管污水沉淀池
技术领域
本实用新型涉及污水沉淀池技术领域，尤其涉及一种高效的斜管污水沉淀池。
背景技术
斜管沉淀池是指在沉淀区内设有斜管的沉淀池。组装形式有斜管和支管两种。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道(有时可利用蜂窝填料)分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。根据其相互运动方向分为逆(异)向流、同向流和侧向流三种不同分离方式。每两块平行斜板间(或平行管内)相当于一个很浅的沉淀池。其优点是：①利用了层流原理，提高了沉淀池的处理能力;②缩短了颗粒沉降距离，从而缩短了沉淀时间;③增加了沉淀池的沉淀面积，从而提高了处理效率。
然而现有的斜管污水沉淀池还存在着一些不足之处，污水沉淀池在工作的时候，会有大量的污泥堆积在斜板上，然后从斜板上往下滑去，但斜板上还是会或多或少残留一些污泥，从而影响斜管沉淀池正常使用，同时出泥斗也是容易堆积污泥的地方。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高效的斜管污水沉淀池。
为了实现上述目的，本实用新型采用了如下技术方案：一种高效的斜管污水沉淀池，包括第一沉淀池和第二沉淀池，所述第一沉淀池的内部设置有第一斜板，且第一斜板上开设有出水孔，所述第一斜板上位于出水孔的一侧设置有斜管，且第一斜板的一侧与第一沉淀池外侧的转轴连接，所述出水孔的一侧通过连通管与第二水泵连通，且第二水泵通过连通管与第一沉淀池上的出水管连通，所述第一沉淀池的底部设置有第一出泥斗，且第一出泥斗的内部设置有搅拌杆，所述第一出泥斗的底部连通有第二沉淀池，且第二沉淀池的内部设置有第二斜板，所述第二斜板的底部设置有第二出泥斗，所述第二沉淀池的一侧通过连通管与储水仓连通，且储水仓的一侧通过连通管与第一水泵的进水口连通。
作为上述技术方案的进一步描述：
所述搅拌杆通过皮带与微型电机传动连接。
作为上述技术方案的进一步描述：
所述斜管共设置有多个，且多个斜管两两之间间距相等。
作为上述技术方案的进一步描述：
所述搅拌杆共设置有两个，且两个搅拌杆关于第一沉淀池的竖直中线对称。
作为上述技术方案的进一步描述：
所述第一水泵的出水口连通有进水管。
本实用新型中，首先，第一沉淀池的底部设置有出泥斗，且出泥斗的内部设置有搅拌杆，搅拌杆的一侧通过皮带与电机传动连接，则电机带动搅拌杆转动，搅拌杆能够防止出泥斗两侧造成污泥堆积，从而防止影响污水沉淀池的正常使用，其次，第一斜板上设置有多个斜管，且多个斜管之间开始有出水孔，出水孔的底部通过连通管与第二水泵连通，则第二水泵能够将出水管的水通过出水孔喷出，从而斜管上堆积的污泥进行清理，结构简单，实用性强。
