申请日2018.05.29
公开(公告)日2019.05.03
IPC分类号C02F9/08
摘要
本实用新型公开了一种基于仿竹节式分步水处理技术的生活污水处理装置，包括消毒箱、过滤箱和进水箱，消毒箱的内腔均匀的设有若干消毒灯，消毒箱的一侧端底端贯通连接出水管，消毒箱的顶端贯通连接过滤箱，过滤箱的内腔设有过滤筒，过滤箱的顶端贯通连接进水箱，进水箱的内腔底壁设有过滤箱相配合的接水管，接水管的顶端套设有第一过滤网;本实用新型采用立式分节仿竹节结构设计，使得整体设备的占地面积最小化，从而降低对土地面积的要求，大幅降低推广成本;本实用新型通过设置第一过滤网和过滤筒，使得污水得到层层过滤，保证污水被处理的干净、彻底，通过紫外线灯照射，进一步对污水进行消毒，从而最大限度的降低污水对环境的影响。
权利要求书

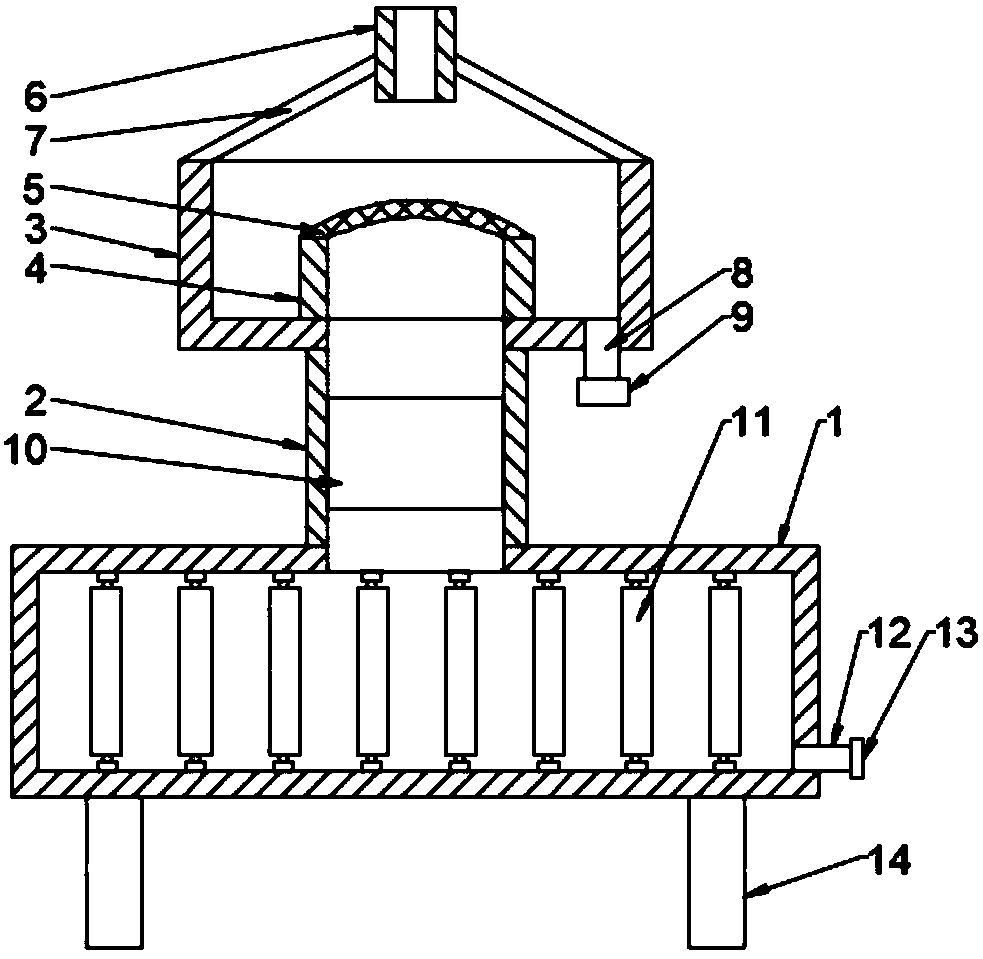

1.一种基于仿竹节式分步水处理技术的生活污水处理装置，其特征在于，包括消毒箱(1)、过滤箱(2)和进水箱(3)，消毒箱(1)是圆柱筒结构，消毒箱(1)的内腔均匀的设有若干消毒灯(11)，消毒灯(11)包括紫外线灯管(112)和两个灯座(111)，两个灯座(111)相互对称的分设在紫外线灯管(112)的上下两侧，紫外线灯管(112)通过灯座(111)固定连接在消毒箱(1)的内腔上下端，消毒箱(1)的一侧端底端贯通连接出水管(12)，出水管(12)的另一端套设有第二密封盖(13)，出水管(12)与第二密封盖(13)之间是螺纹连接，消毒箱(1)的顶端贯通连接过滤箱(2)，过滤箱(2)是圆筒结构，过滤箱(2)的内腔设有过滤筒(10)，过滤箱(2)的顶端贯通连接进水箱(3)，进水箱(3)是顶端敞口的圆筒结构，进水箱(3)的内腔底壁设有过滤箱(2)相配合的接水管(4)，接水管(4)的顶端套设有第一过滤网(5)，进水箱(3)的内腔底壁一侧贯通连接排污管(8)，排污管(8)的底端套设有第一密封盖(9)，进水箱(3)的正上方设有进水管(6)，进水管(6)的轴线与进水箱(3)的轴线重合，进水管(6)的外圆面底部均匀的设有若干连接杆(7)，连接杆(7)是倾斜设置，连接杆(7)的另一端固定连接在进水箱(3)的顶端，消毒箱(1)的底端均匀的设有若干支腿(14)。
2.根据权利要求1所述的一种基于仿竹节式分步水处理技术的生活污水处理装置，其特征在于，过滤箱(2)的直径小于消毒箱(1)的直径。
3.根据权利要求2所述的一种基于仿竹节式分步水处理技术的生活污水处理装置，其特征在于，过滤箱(2)的轴线与消毒箱(1)的轴线重合。
4.根据权利要求1所述的一种基于仿竹节式分步水处理技术的生活污水处理装置，其特征在于，过滤筒(10)包括筒体(101)，筒体(101)是上下端均为敞口型圆管设计，筒体(101)的内腔自上而下依次设有第二过滤网(102)、第一活性炭层(103)、生物过滤膜(104)和第二活性炭层(105)。
5.根据权利要求3所述的一种基于仿竹节式分步水处理技术的生活污水处理装置，其特征在于，进水箱(3)的轴线与过滤箱(2)的轴线重合。
6.根据权利要求5所述的一种基于仿竹节式分步水处理技术的生活污水处理装置，其特征在于，接水管(4)的轴线与过滤箱(2)的轴线重合。
7.根据权利要求1所述的一种基于仿竹节式分步水处理技术的生活污水处理装置，其特征在于，第二过滤网(102)的网孔尺寸消毒第一过滤网(5)的网孔尺寸。
8.根据权利要求1所述的一种基于仿竹节式分步水处理技术的生活污水处理装置，其特征在于，消毒箱(1)的底端均匀的设有四个支腿(14)。
说明书
一种基于仿竹节式分步水处理技术的生活污水处理装置
技术领域
本实用新型涉及生活污水处理技术领域，具体为一种基于仿竹节式分步水处理技术的生活污水处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类。
第一类：工业废水 来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。
第二类：生活污水 来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统中生活污水中混合的工业废水。
第三类：商业污水来自商业设施而且某些成分超过生活污水的无毒、无害的污水[2]。如餐饮污水。洗衣房污水、动物饲养污水，发廊产生的污水等。
第四类：表面径流 来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物(如寄生虫卵和肠道传染病毒等)。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水排放前必须进行处理。
现阶段，生活污水是主要的污水源之一，由于我国农村基础建设相对薄弱，难以建立有效的污水集中处理装置，且这种集中建设对土地面积要求比较大，污水处理成本偏高，使得农村的生活污水危害相对比较严重，迫切需要一种对土地面要求偏小的设备来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种基于仿竹节式分步水处理技术的生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种基于仿竹节式分步水处理技术的生活污水处理装置，包括消毒箱、过滤箱和进水箱，消毒箱是圆柱筒结构，消毒箱的内腔均匀的设有若干消毒灯，消毒灯包括紫外线灯管和两个灯座，两个灯座相互对称的分设在紫外线灯管的上下两侧，紫外线灯管通过灯座固定连接在消毒箱的内腔上下端，消毒箱的一侧端底端贯通连接出水管，出水管的另一端套设有第二密封盖，出水管与第二密封盖之间是螺纹连接，消毒箱的顶端贯通连接过滤箱，过滤箱是圆筒结构，过滤箱的内腔设有过滤筒，过滤箱的顶端贯通连接进水箱，进水箱是顶端敞口的圆筒结构，进水箱的内腔底壁设有过滤箱相配合的接水管，接水管的顶端套设有第一过滤网，进水箱的内腔底壁一侧贯通连接排污管，排污管的底端套设有第一密封盖，进水箱的正上方设有进水管，进水管的轴线与进水箱的轴线重合，进水管的外圆面底部均匀的设有若干连接杆，连接杆是倾斜设置，连接杆的另一端固定连接在进水箱的顶端，消毒箱的底端均匀的设有若干支腿。
作为本实用新型更进一步的技术方案，过滤箱的直径小于消毒箱的直径。
作为本实用新型更进一步的技术方案，过滤箱的轴线与消毒箱的轴线重合。
作为本实用新型更进一步的技术方案，过滤筒包括筒体，筒体是上下端均为敞口型圆管设计，筒体的内腔自上而下依次设有第二过滤网、第一活性炭层、生物过滤膜和第二活性炭层。
作为本实用新型更进一步的技术方案，进水箱的轴线与过滤箱的轴线重合。
作为本实用新型更进一步的技术方案，接水管的轴线与过滤箱的轴线重合。
作为本实用新型更进一步的技术方案，第二过滤网的网孔尺寸消毒第一过滤网的网孔尺寸。
作为本实用新型更进一步的技术方案，消毒箱的底端均匀的设有四个支腿。
与现有技术相比，本实用新型采用立式分节仿竹节结构设计，使得整体设备的占地面积最小化，从而降低对土地面积的要求，大幅降低推广成本;本实用新型通过设置第一过滤网和过滤筒，使得污水得到层层过滤，保证污水被处理的干净、彻底，通过紫外线灯照射，进一步对污水进行消毒，从而最大限度的降低污水对环境的影响。
