申请日2018.05.29
公开(公告)日2019.05.07
IPC分类号C02F9/04
摘要
本实用新型公开了一种高效除渣的水处理设备，包括罐体、筛筒和搅拌板;所述罐体左侧设有进水管，罐体内设有筛筒;所述筛筒内设有螺旋叶片辊;所述筛筒下方设有空心轴，空心轴上端固定连接有水平管，水平管下端均匀分布有喷头，喷头下方设有搅拌板。本实用新型通过设有筛筒和螺旋叶片辊对污水中的废渣进行收集并排出，同时避免筛筒堵塞，保证过滤正常进行;本实用新型通过设有搅拌板和水平管，使得絮凝剂均匀的扩散到污水中，提高絮凝效率和絮凝效果;本实用新型通过设有切向连通的排泥管和刮板，方便进行排泥，提高污泥清理效率。
权利要求书

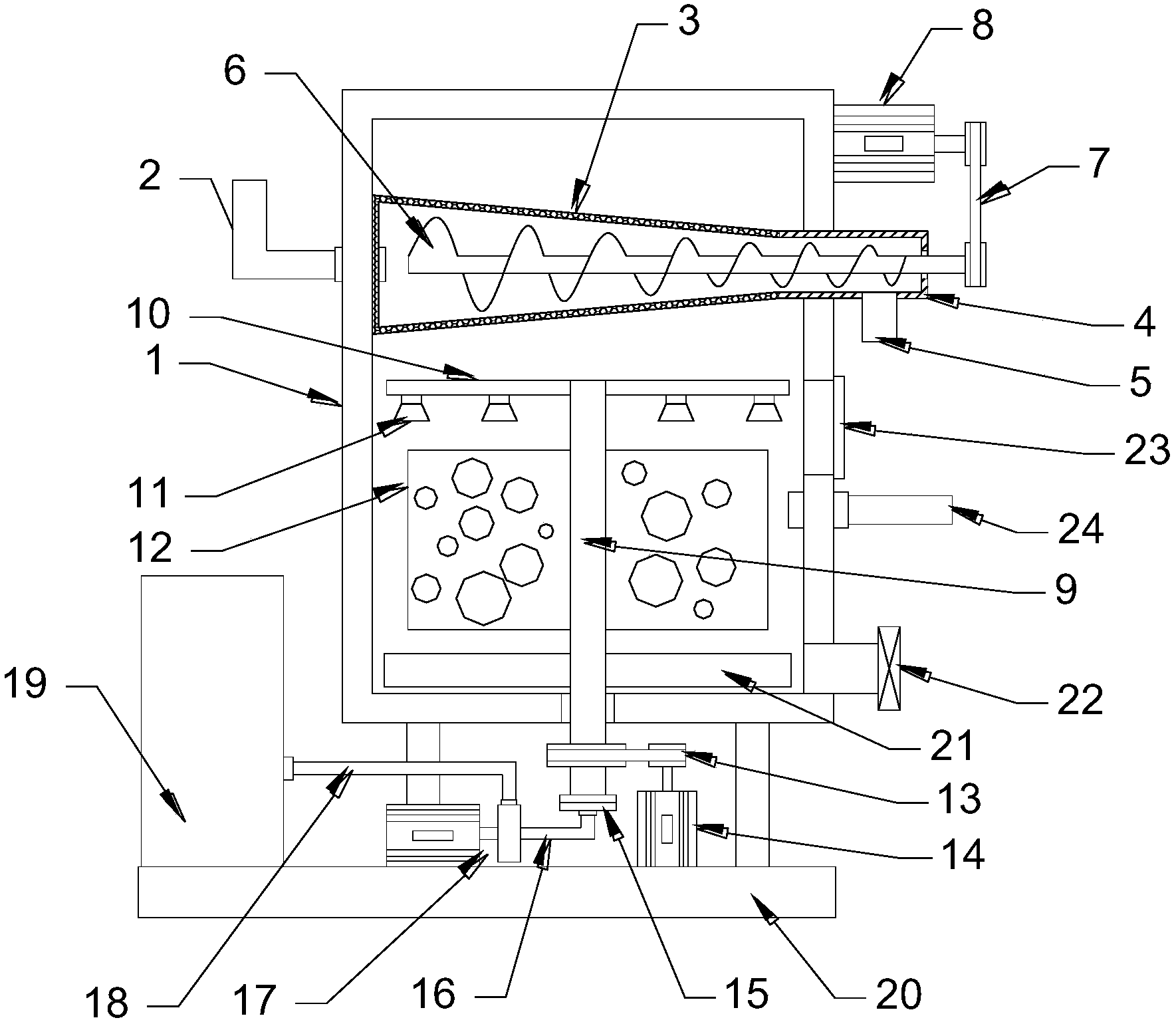

1.一种高效除渣的水处理设备，包括罐体(1)、筛筒(3)和搅拌板(12);其特征在于，所述罐体(1)左侧设有进水管(2)，罐体(1)内设有筛筒(3)，进水管(2)延伸至罐体(1)内并与筛筒(3)连通;所述筛筒(3)右侧连通有水平出渣管(4)，水平出渣管(4)贯穿罐体(1)，水平出渣管(4)右端连通有竖直设置的排渣管(5);所述筛筒(3)内设有螺旋叶片辊(6);所述螺旋叶片辊(6)延伸至水平出渣管(4)右侧并通过第一传动皮带(7)连接有第一驱动电机(8)的输出轴;所述筛筒(3)下方设有空心轴(9)，空心轴(9)上端固定连接有水平管(10)，水平管(10)与空心轴(9)连通，水平管(10)下端均匀分布有喷头(11)，喷头(11)下方设有搅拌板(12);所述空心轴(9)下端通过第二传动皮带(13)连接有第二驱动电机(14)的输出轴，第二驱动电机(14)通过螺栓固定连接有底座(20);所述空心轴(9)下端通过旋转接头(15)连通有进液管(16)，进液管(16)连通有水泵(17)，水泵(17)与底座(20)固定连接;所述水泵(17)通过出液管(18)连通有储液罐(19)，储液罐(19)与底座(20)固定连接;所述罐体(1)右侧设有出水管(24)，出水管(24)下方设有排泥管(22)，排泥管(22)与罐体(1)切向连通，排泥管(22)左侧设有刮板(21);所述罐体(1)位于出水管(24)上方设有观察窗(23)。
2.根据权利要求1所述的一种高效除渣的水处理设备，其特征在于，所述筛筒(3)与罐体(1)内壁固定连接。
3.根据权利要求1所述的一种高效除渣的水处理设备，其特征在于，所述筛筒(3)为水平放置的空心锥形筒。
4.根据权利要求1所述的一种高效除渣的水处理设备，其特征在于，所述螺旋叶片辊(6)上的螺旋叶片的间距从左至右逐渐减小，螺旋叶片大小从左至右逐渐减小。
5.根据权利要求1所述的一种高效除渣的水处理设备，其特征在于，所述第一驱动电机(8)通过螺栓固定的方式与罐体(1)固定连接。
6.根据权利要求1所述的一种高效除渣的水处理设备，其特征在于，所述空心轴(9)下端贯穿罐体(1)底板并通过轴承套与罐体(1)底板转动连接。
7.根据权利要求1所述的一种高效除渣的水处理设备，其特征在于，所述搅拌板(12)表面开设有不规则分布的通孔。
说明书
一种高效除渣的水处理设备
技术领域
本实用新型涉及水处理领域，具体是一种高效除渣的水处理设备。
背景技术
水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
传统的污水处理设备对于污水中已有的废渣通过格栅网进行截留清楚，格栅网容易堵塞，需要经常清理，操作麻烦，降低了污水处理效效率;另外传统的沉淀装置通过简单的搅拌机构对絮凝剂进行搅拌，絮凝剂扩散速度慢，混合均匀性差，絮凝速度慢;此外传统的沉淀池内的污泥清理操作麻烦，清理速度慢。
实用新型内容
本实用新型的目的在于提供一种高效除渣的水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种高效除渣的水处理设备，包括罐体、筛筒和搅拌板;所述罐体左侧设有进水管，罐体内设有筛筒，进水管延伸至罐体内并与筛筒连通;所述筛筒右侧连通有水平出渣管，水平出渣管贯穿罐体，水平出渣管右端连通有竖直设置的排渣管;所述筛筒内设有螺旋叶片辊;所述螺旋叶片辊延伸至水平出渣管右侧并通过第一传动皮带连接有第一驱动电机的输出轴;所述筛筒下方设有空心轴，空心轴上端固定连接有水平管，水平管与空心轴连通，水平管下端均匀分布有喷头，喷头下方设有搅拌板;所述空心轴下端通过第二传动皮带连接有第二驱动电机的输出轴，第二驱动电机通过螺栓固定连接有底座;所述空心轴下端通过旋转接头连通有进液管，进液管连通有水泵，水泵与底座固定连接;所述水泵通过出液管连通有储液罐，储液罐与底座固定连接;所述罐体右侧设有出水管，出水管下方设有排泥管，排泥管与罐体切向连通，排泥管左侧设有刮板;所述罐体位于出水管上方设有观察窗。
作为本实用新型进一步的方案：所述筛筒与罐体内壁固定连接。
作为本实用新型进一步的方案：所述筛筒为水平放置的空心锥形筒。
作为本实用新型进一步的方案：所述螺旋叶片辊上的螺旋叶片的间距从左至右逐渐减小，螺旋叶片大小从左至右逐渐减小。
作为本实用新型进一步的方案：所述第一驱动电机通过螺栓固定的方式与罐体固定连接。
作为本实用新型进一步的方案：所述空心轴下端贯穿罐体底板并通过轴承套与罐体底板转动连接。
作为本实用新型进一步的方案：所述搅拌板表面开设有不规则分布的通孔。
与现有技术相比，本实用新型的有益效果是：本实用新型通过设有筛筒和螺旋叶片辊对污水中的废渣进行收集并排出，同时避免筛筒堵塞，保证过滤正常进行;本实用新型通过设有搅拌板和水平管，使得絮凝剂均匀的扩散到污水中，提高絮凝效率和絮凝效果;本实用新型通过设有切向连通的排泥管和刮板，方便进行排泥，提高污泥清理效率。
