申请日2018.05.29
公开(公告)日2019.05.14
IPC分类号C02F11/02
摘要
本实用新型提出一种蚯蚓床处理污泥装置，包括蚯蚓床，蚯蚓床上方设置有照明装置和喷淋装置，还包括支撑柱，支撑柱竖直方向设置有一个以上的蚯蚓床。本实用新型提供一种结构简单的蚯蚓床处理污泥装置，它能够节省占地面积。
权利要求书
1.一种蚯蚓床处理污泥装置，包括蚯蚓床(2)，蚯蚓床(2)上方设置有照明装置(6)和喷淋装置(5)，其特征在于：还包括支撑柱(1)，支撑柱(1)竖直方向设置有一个以上的蚯蚓床(2);每个蚯蚓床(2)上方均设置有导轨(7)，导轨(7)内设置有与导轨(7)配合的移动杆(4)，移动杆(4)下端固定有刮板(8)，刮板(8)设置在蚯蚓床(2)内;移动杆(4)上端是T形结构，导轨(7)横向设置，导轨(7)上设置有开口向下并与T形结构的移动杆(4)相配合的凹槽。
2.如权利要求1所述的蚯蚓床处理污泥装置，其特征在于：支撑柱(1)是4个，分别设置在蚯蚓床(2)的4个对角。
3.如权利要求1或2所述的蚯蚓床处理污泥装置，其特征在于：蚯蚓床(2)内部从下至上依次设置有物料层(201)和处理层(202)，处理层(202)包括固定板和可打开或关闭的活动板(9)。
4.如权利要求1或2所述的蚯蚓床处理污泥装置，其特征在于：刮板(8)放置在处理层(202)内。
5.如权利要求3所述的蚯蚓床处理污泥装置，其特征在于：刮板(8)放置在处理层(202)内。
说明书
一种蚯蚓床处理污泥装置
技术领域
本实用新型涉及环境保护领域，具体涉及一种处理污泥装置。
背景技术
城市生活污泥的处理已成为了一个世界性的难题，根据住建部的统计，2016年第三季度，我国城镇污水处理厂累计处理污水138.3亿吨，其中产生含水率约80%的湿污泥709万吨;36个重点城市包括直辖市、省会城市和计划单列市污水处理厂累计处理污水量52.5亿吨，产生湿污泥277万吨。根据估算，以含水率80%计，我国日平均污泥产量已超过10万吨，全国市政污泥年总产生量已于2015年突破3500万吨，工业污泥年产量虽呈下降趋势但仍在3000万吨以上。长期以来，由于我国在防污、治污方面“重水轻泥”，污泥处理项目大多与污水处理脱节，且未能同污水处理一样严格执行量化考核，污泥处理只进行浓缩、脱水等通用技术环节，对稳定化、无害化的重视不足，导致我国污泥处理形势十分严峻。
目前，我国污泥处理最主要的方式仍是填埋、焚烧，用作建材和制肥的比例较低。
由于蚯蚓具有较强的吞食能力和耐污能力，使用蚯蚓处理污泥可显著提高污泥养分和降低重金属，因此采用蚯蚓床处理污泥的处理技术越来越受到人们的重视。
在CN201410563661.5 中公开了一个名称为一种利用养殖蚯蚓处理城市污水厂污泥的装置及方法，其特征在于包括控温棚和收集池，在控温棚内设置有一个或多个顶部敞开的蚯蚓床，蚯蚓床内部自下而 上设置有污泥层、载体层以及遮阳层;延蚯蚓床底部设置有环绕蚯蚓床的排 水槽，排水槽通过管道汇聚后流入收集池中，在所述控温棚内蚯蚓床的上方设置有喷淋装置和照明装置。上述专利中公开的装置虽然能养殖蚯蚓处理污泥，但由于控温棚内的蚯蚓床是单层设置，而控温棚的面积有限，因此放置的蚯蚓床数量有限，从而造成单位时间内处理的污泥有限，并且单层设置蚯蚓床的控温棚占地空间较大，造成土地浪费。上述专利中公开的装置中也没有公开专门的收集装置，因此该装置在污泥转化为蚯蚓粪后，不便于对蚯蚓粪进行收集。
发明内容
本实用新型的目的在于提供一种结构简单的蚯蚓床处理污泥装置，它可以节省占地空间。
本实用新型的目的是通过如下的技术方案实现的，一种蚯蚓床处理污泥装置，包括蚯蚓床，蚯蚓床上方设置有照明装置和喷淋装置，还包括支撑柱，支撑柱竖直方向设置有一个以上的蚯蚓床。

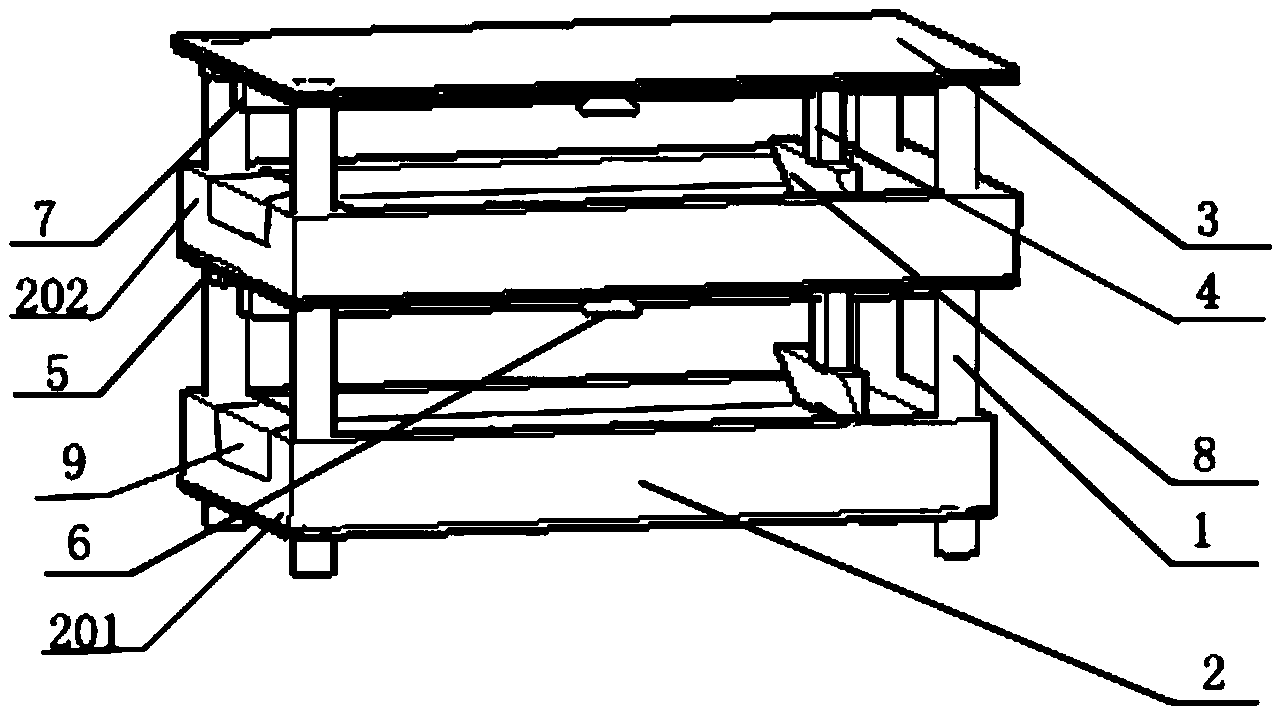

本方案的工作原理在于：支撑柱固定多层蚯蚓床和顶板，蚯蚓床用来盛装污泥和蚯蚓，顶板起到防雨、遮阳或者便于设置照明装置和喷淋装置的作用。
本方案的使用原理在于：在蚯蚓床放入污泥和蚯蚓，蚯蚓处理污泥期间经常打开喷淋装置往蚯蚓床内喷水，控制其湿度保持在55%~80%，为蚯蚓提供一个较为舒适的环境，当污泥经蚯蚓处理成蚯蚓粪之后，打开照明装置，由于蚯蚓喜暗，蚯蚓会往蚯蚓床的下部聚集，蚯蚓聚集在蚯蚓床的下部后，沿导轨移动移动杆，从而移动刮板，刮板移动则会刮动蚯蚓床内上部的蚯蚓粪使蚯蚓粪聚集起来，然后即可收集聚集后的蚯蚓粪。
本方案的有益效果在于：1.节省占地面积。
2.便于聚集蚯蚓粪后进行收集。
3.在本实用新型中，导轨横向设置可便于移动移动杆，移动杆与导轨配合，移动杆沿导轨移动时可直接带动刮板横向刮动蚯蚓粪，便于蚯蚓粪的聚集。
4.在本实用新型中，4个支撑柱支撑蚯蚓床和顶板结构更稳固，支撑柱的受力更均匀，设置在蚯蚓床的4个对角处不会对照明装置、喷淋装置、导轨、移动杆和刮板等其它装置的设置造成影响。
5.在本实用新型中，蚯蚓床内设置物料层和处理层是为了便于处理蚯蚓粪，打开照明装置时，蚯蚓聚集在物料层，处理层则是需要收集的蚯蚓粪，处理层设置成固定板和可打开或关闭的活动板的好处在于打开活动板时可使处理层有缺口，便于蚯蚓粪从缺口处收集。
6.在本实用新型中，刮板仅设置在处理层内在打开照明装置收集蚯蚓粪时，移动刮板，刮板可仅刮动处理层的蚯蚓粪，不对处理层内聚集的蚯蚓造成大的影响。
7.在本实用新型中，喷淋装置设置成包括有两排喷水孔的给水水管的作用在于往蚯蚓床内喷水时远近都能均匀喷洒。
