申请日2018.05.28
公开(公告)日2019.01.22
IPC分类号E03F3/04; E03F3/02
摘要

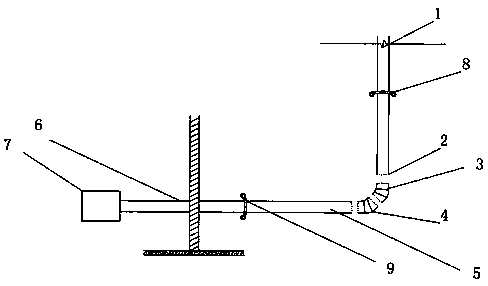

本实用新型公开了一种住宅楼防堵塞排污水管道，解决了现有的住宅楼的排污管路容易堵塞的问题。包括楼内立向排污管(1)、楼内横向排污管(5)、楼外横向排污管(6)和化粪池(7)，楼内横向排污管(5)与楼外横向排污管(6)连通在一起，楼外横向排污管(6)与化粪池(7)连通在一起，在楼内立向排污管(1)的下端口(2)上连接有第一135度弯头管件(3)，第一135度弯头管件(3)的另一端连接有第二135度弯头管件(4)，第二135度弯头管件(4)的另一端与楼内横向排污管(5)的输入口连通在一起。本实用新型的施工方法操作简单，适用性强，保证了污水排水畅通，不易堵塞。
权利要求书
1.一种住宅楼防堵塞排污水管道，包括楼内立向排污管(1)、楼内横向排污管(5)、楼外横向排污管(6)和化粪池(7)，楼内横向排污管(5)与楼外横向排污管(6)连通在一起，楼外横向排污管(6)与化粪池(7)连通在一起，其特征在于，在楼内立向排污管(1)的下端口(2)上连接有第一135度弯头管件(3)，第一135度弯头管件(3)的另一端连接有第二135度弯头管件(4)，第二135度弯头管件(4)的另一端与楼内横向排污管(5)的输入口连通在一起。
2.根据权利要求1所述的一种住宅楼防堵塞排污水管道，其特征在于，在楼内立向排污管(1)上设置有立管固定支架(8)，在楼内横向排污管(5)上设置有楼内横向排污管支架(9)。
说明书
一种住宅楼防堵塞排污水管道
技术领域
本实用新型涉及一种住宅楼的排污水管道，特别涉及一种横向排污管与立向排污管连接在一起的住宅楼的排污水管道。
背景技术
在住宅楼建筑中，化粪池一般设置在住宅楼楼体外的地下，楼体内的立向排污水管路在住宅楼的底层以下与横向排污水管路通过一个90度的弯头管件连接在一起，楼上的全部污水均需要通过该90度弯头管件排向横向排污管道，最后进入到化粪池。由于污水中经常加带有杂物，在90度弯头处容易发生积淀，造成排污水管路的堵塞，需要进行管道的清理和疏通，在疏通过程时，90度的弯头还存在疏通器通过不顺畅的缺陷。
发明内容
本实用新型提供了一种住宅楼防堵塞排污水管道，解决了现有的住宅楼的排污管路容易堵塞的技术问题。
本实用新型是通过以下技术方案解决以上技术问题的：
一种住宅楼防堵塞排污水管道，包括楼内立向排污管、楼内横向排污管、楼外横向排污管和化粪池，楼内横向排污管与楼外横向排污管连通在一起，楼外横向排污管与化粪池连通在一起，在楼内立向排污管的下端口上连接有第一135度弯头管件，第一135度弯头管件的另一端连接有第二135度弯头管件，第二135度弯头管件的另一端与楼内横向排污管的输入口连通在一起。
在楼内立向排污管上设置有立管固定支架，在楼内横向排污管上设置有楼内横向排污管支架。
本实用新型的施工方法操作简单，适用性强，保证了污水排水畅通，不易堵塞。
