申请日2018.05.28
公开(公告)日2018.08.24
IPC分类号B01D53/75; B01D53/44; B01D53/78; B01D53/86; B01D53/81; B01D53/02; B01D53/32
摘要
本发明公开了一种污泥车间恶臭气体深度处理设备及其处理工艺，该设备包括臭氧氧化反应室、光催化氧化室、过滤室;臭氧氧化反应室的底部设有进气口，臭氧氧化反应室的顶部与光催化氧化室的气体输入端连通;光催化氧化室的气体输出端与过滤室的气体输入端连通;过滤室的气体输入端上设有排气口;臭氧氧化反应室的顶部设有用于喷淋臭氧水的喷淋管，喷淋管上还设有用于臭氧与水混合的射流器;该射流器与臭氧发生器连接;光催化氧化室内设有UV灯管;过滤室内设有滤料层。本设备使排放气体稳定达到恶臭气体排放的一级标准;另外，该设备可设计在一个移动平台上，可定点进行净化处理，也可用于应急污泥恶臭气体事故抢险之中，提高设备的适用环境。
权利要求书
1.一种污泥车间恶臭气体深度处理设备，其特征在于，包括臭氧氧化反应室、光催化氧化室、过滤室;所述臭氧氧化反应室的底部设有进气口，所述臭氧氧化反应室的顶部与光催化氧化室的气体输入端连通;所述光催化氧化室的气体输出端与过滤室的气体输入端连通;所述过滤室的气体输入端上设有排气口;所述臭氧氧化反应室的顶部设有用于喷淋臭氧水的喷淋管，所述喷淋管上还设有用于臭氧与水混合的射流器;该射流器与臭氧发生器连接;所述光催化氧化室内设有UV灯管;所述过滤室内设有滤料层。
2.如权利要求1所述的污泥车间恶臭气体深度处理设备，其特征在于，所述喷淋管上还设有用于控制供水压力的压力水泵。
3.如权利要求1所述的污泥车间恶臭气体深度处理设备，其特征在于，所述臭氧氧化反应室的顶部设有气水分离层，该气水分离层位于喷淋管的上方。
4.如权利要求1所述的污泥车间恶臭气体深度处理设备，其特征在于，所述臭氧氧化反应室内设有催化氧化填料层，该催化氧化填料层由赤铁矿渣、火山石渣、竹炭填料组成。
5.如权利要求4所述的污泥车间恶臭气体深度处理设备，其特征在于，所述催化氧化填料层内设有多个空心球，球的表面设有多个吸附孔，空心球的内部填充有催化氧化填料。
6.如权利要求1所述的污泥车间恶臭气体深度处理设备，其特征在于，所述光催化氧化室内的UV灯管包括波长为185nm的UV灯管和波长为254nmUV灯管。
7.如权利要求1所述的污泥车间恶臭气体深度处理设备，其特征在于，所述过滤室的滤料层为由粒径5-10mm锰砂滤料与粒径5-10mm活性炭组成的滤料层。
8.如权利要求1所述的污泥车间恶臭气体深度处理设备，其特征在于，所述臭氧发生器具有可控制臭氧发生量的控制系统，根据在线仪表来控制其发生量。
9.一种污泥车间恶臭气体深度处理工艺，其特征在于，采用如权利要求1-8任意一项所述的污泥车间恶臭气体深度处理设备进行恶臭气体处理，具体包括如下步骤：
臭气臭氧净化的步骤：预处理后的有机臭气从如权利要求1-8任意一项所述的污泥车间恶臭气体深度处理设备中的进气口进入至臭氧氧化反应室，进行臭氧氧化处理;
UV反应的步骤：经过臭氧氧化反应室后的废气去除了大部分的无机物臭气和有机物臭气，残余部分臭氧在紫外光照射下分解产生活泼的次生氧化剂·0H，继续氧化剩余有机物;
双层滤料的步骤：未完全氧化反应的残留微量产臭物质及余量臭氧通过双层滤料的还原与吸附，得到达标气体，从排气口排出。
说明书
一种污泥车间恶臭气体深度处理设备及其处理工艺
技术领域
本发明涉及污水处理领域，更具体地说，涉及一种污泥车间恶臭气体深度处理设备及其处理工艺。
背景技术
市政系统中的污水处理厂污泥脱水车间、污泥处置厂的污泥干化、处置车间均会产生恶臭气体，严重影响着周围环境。污泥的处理、处置、干化、综合利用工艺最重要工作就是对恶臭气体进行有效控制及达标处理。
国内一般的污泥车间对废气仅采用了化学或生物处理，部分污水厂污泥车间对废气还没有做任何处理;国内较好的污泥车间对废气均采用了喷淋吸收及生物过滤进行处理，基本可以达到国家二级排放标准。若想稳定达到国家一级排放标准，甚至无人投诉，必须强化处理工艺。
无论是污泥脱水、减量工艺，还是各种干化、堆肥综合利用，焚烧处理的预处理工艺，均应完善解决臭气外溢，达到文明生产。
污泥处理车间臭气分两类，仅以机械脱水工艺的车间，臭气中无机、有机产臭物并存，无机产臭物质表象为主。而污泥干化、堆肥等工艺，H2S量少，胺及有机产臭物质表象突出，大量硫醇、硫醚等产臭物质共存。
发明内容
本发明要解决的技术问题在于，针对现有技术的上述缺陷，提供一种污泥车间恶臭气体深度处理设备及处理工艺。本装置使排放气体稳定达到恶臭气体排放的一级标准;另外，该设备可设计在一个移动平台上，可定点进行深度净化处理，同时，也可用于应急污泥恶臭气体事故抢险之中，提高设备的适用环境。

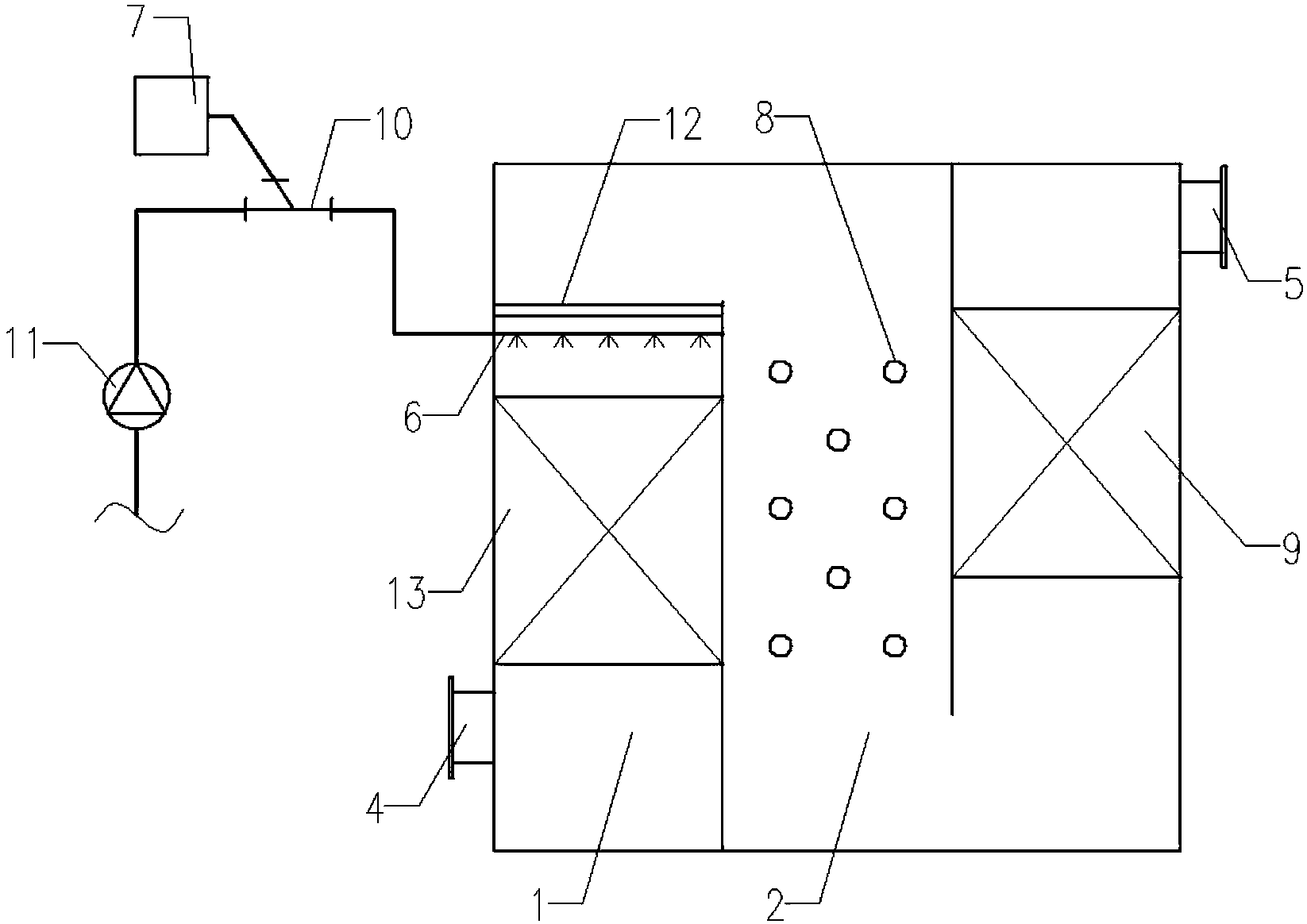

本发明解决其技术问题所采用的技术方案是：提供一种污泥车间恶臭气体深度处理设备，包括臭氧氧化反应室、光催化氧化室、过滤室;所述臭氧氧化反应室的底部设有进气口，所述臭氧氧化反应室的顶部与光催化氧化室的气体输入端连通;所述光催化氧化室的气体输出端与过滤室的气体输入端连通;所述过滤室的气体输入端上设有排气口;所述臭氧氧化反应室的顶部设有用于喷淋臭氧水的喷淋管，所述喷淋管上还设有用于臭氧与水混合的射流器;该射流器与臭氧发生器连接;所述光催化氧化室内设有UV灯管;所述过滤室内设有滤料层。
本发明所述的污泥车间恶臭气体深度处理设备，其中，所述喷淋管上还设有用于控制供水压力的压力水泵。
本发明所述的污泥车间恶臭气体深度处理设备，其中，所述臭氧氧化反应室的顶部设有气水分离层，该气水分离层位于喷淋管的上方。
本发明所述的污泥车间恶臭气体深度处理设备，其中，所述臭氧氧化反应室内设有催化氧化填料层，该催化氧化填料层由赤铁矿渣、火山石渣、竹炭填料组成。
本发明所述的污泥车间恶臭气体深度处理设备，其中，所述催化氧化填料层内设有多个空心球，球的表面设有多个吸附孔，空心球的内部填充有催化氧化填料。
本发明所述的污泥车间恶臭气体深度处理设备，其中，所述光催化氧化室内的UV灯管包括波长为185nm的UV灯管和波长为 254nmUV灯管。
本发明所述的污泥车间恶臭气体深度处理设备，其中，所述过滤室的滤料层为由粒径5-10mm锰砂滤料与粒径5-10mm活性炭组成的滤料层。
本发明所述的污泥车间恶臭气体深度处理设备，其中，所述臭氧发生器具有可控制臭氧发生量的控制系统，根据在线仪表来控制其发生量。
本发明还提供一种污泥车间恶臭气体深度处理工艺，采用如上所述的污泥车间恶臭气体深度处理设备进行恶臭气体处理，具体包括如下步骤：
臭气臭氧净化的步骤：预处理后的有机臭气从如上所述的污泥车间恶臭气体深度处理设备中的进气口进入至臭氧氧化反应室，进行臭氧氧化处理;
UV反应的步骤：经过臭氧氧化反应室后的废气去除了大部分的无机物臭气和有机物臭气，残余部分臭氧在紫外光照射下分解产生活泼的次生氧化剂·OH，继续氧化剩余有机物;
双层滤料的步骤：未完全氧化反应的残留微量产臭物质及余量臭氧通过双层滤料的还原与吸附，得到达标气体，从排气口排出。
实施本发明的污泥车间恶臭气体深度处理设备及处理工艺，具有以下有益效果：
本申请通过利用O3氧化、UV二次氧化，再通过滤料层吸附和还原未完全氧化反应的残留微量产臭物质及余量臭氧，从而提高恶臭气体排放标准，使排放气体稳定达到恶臭气体排放的一级标准，改善周围环境;另一方面，该设备可设计在一个移动平台上，可定点进行深度净化处理，同时，也可用于应急污泥恶臭气体事故抢险之中，提高设备的适用环境。
