申请日2018.05.28
公开(公告)日2019.01.22
IPC分类号C02F3/00
摘要
本实用新型公开了一种外墙高弹性拉毛涂料生产用废水处理装置，包括壳体，所述壳体的上端通过螺丝安装有盖板，盖板的中部插设有竖直设置的进料管，进料管的下端延伸至壳体的内侧，且进料管的外侧套接有挡板，挡板位于壳体的内侧，且壳体侧壁的下端通过连接管与水泵的进口端相连接，且水泵的出口端通过连接管与微生物净化池相连接，并且壳体的下端插设有竖直设置的调节杆，且调节杆的下端螺丝安装有第一金属块，第一金属块与壳体之间胶接有弹簧，且壳体的下端通过螺丝安装有支架，支架的下端螺丝安装有第二金属块，本装置使用过程中，油性溶剂不会进入到微生物净化池中，减轻了微生物净化池的负担，提高了装置的处理效率。
权利要求书

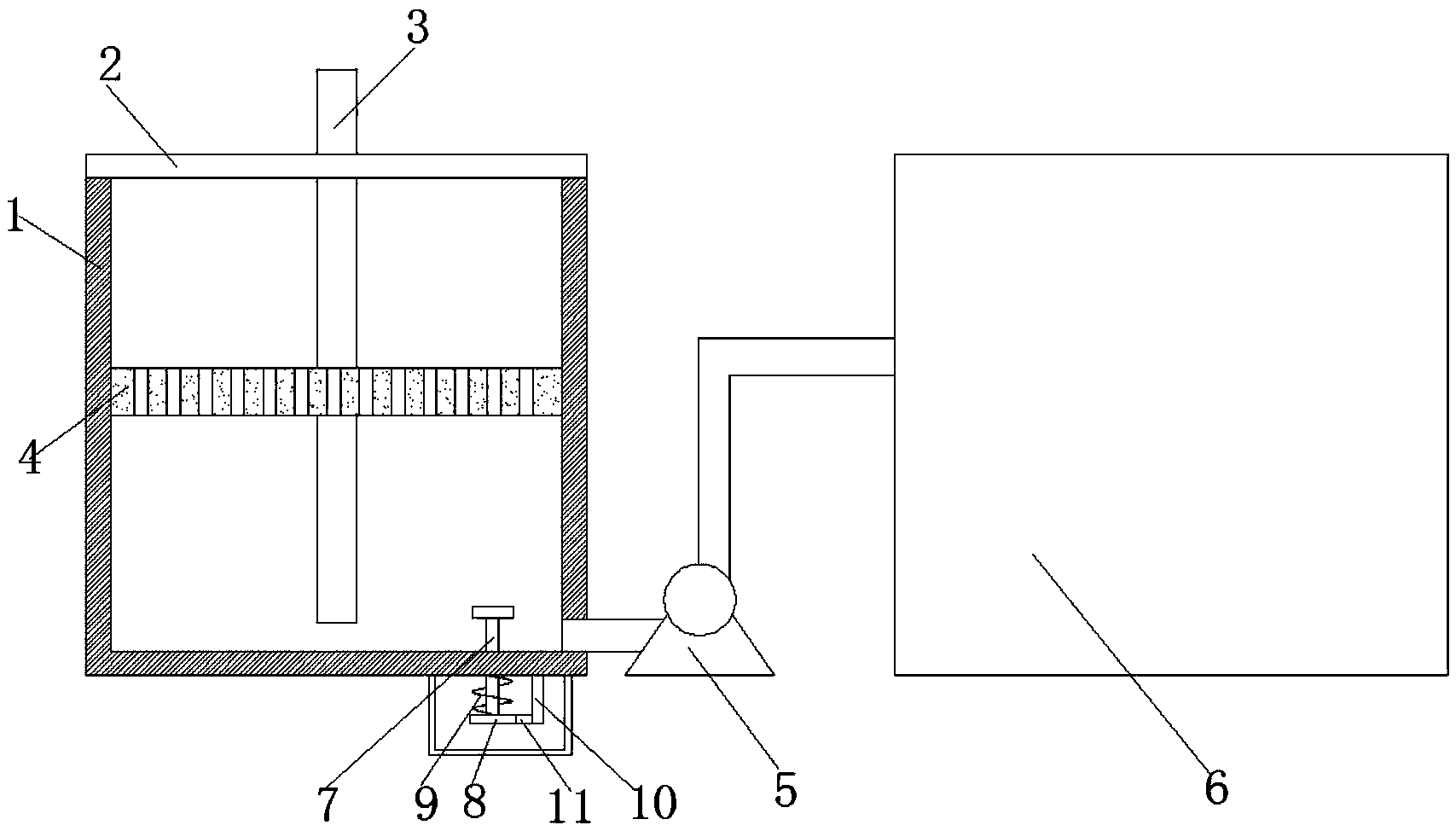

1.一种外墙高弹性拉毛涂料生产用废水处理装置，包括壳体(1)，其特征在于，所述壳体(1)的上端通过螺丝安装有盖板(2)，盖板(2)的中部插设有竖直设置的进料管(3)，进料管(3)的下端延伸至壳体(1)的内侧，且进料管(3)的外侧套接有挡板(4)，挡板(4)位于壳体(1)的内侧，且壳体(1)侧壁的下端通过连接管与水泵(5)的进口端相连接，且水泵(5)的出口端通过连接管与微生物净化池(6)相连接，并且壳体(1)的下端插设有竖直设置的调节杆(7)，且调节杆(7)的下端螺丝安装有第一金属块(8)，第一金属块(8)与壳体(1)之间胶接有弹簧，且壳体(1)的下端通过螺丝安装有支架(10)，支架(10)的下端螺丝安装有第二金属块(11)，且第二金属块(11)与第一金属块(8)相接触。
2.根据权利要求1所述的一种外墙高弹性拉毛涂料生产用废水处理装置，其特征在于，所述第一金属块(8)、第二金属块(11)与水泵(5)的一端通过导线串联连接。
3.根据权利要求1所述的一种外墙高弹性拉毛涂料生产用废水处理装置，其特征在于，所述调节杆(7)的上端胶接有固定块，固定块最下端到壳体(1)内壁底端的最小距离大于连接管最上端到壳体(1)内壁底端的最小距，且调节杆(7)与壳体(1)的连接处胶接有橡胶密封圈。
4.根据权利要求1所述的一种外墙高弹性拉毛涂料生产用废水处理装置，其特征在于，所述挡板(4)上开设有竖直设置的通孔，且挡板(4)的密度为水的密度0.98倍-0.99倍，挡板(4)的材质为塑料。
5.根据权利要求1所述的一种外墙高弹性拉毛涂料生产用废水处理装置，其特征在于，所述壳体(1)的下端通过螺丝安装有保护壳，且保护壳位于第二金属块(11)和第一金属块(8)的外侧。
说明书
一种外墙高弹性拉毛涂料生产用废水处理装置
技术领域
本实用新型涉及废水处理装置技术领域，尤其涉及一种外墙高弹性拉毛涂料生产用废水处理装置。
背景技术
高弹性拉毛涂料广泛运用于外墙的施工，高弹性拉毛涂料能够对外墙起到一定的保护作用，且具有一定的美观效果。高弹性拉毛涂料生产过程中，会产生一些有机废水，传统的废水处理方式通常是利用微生物来分解，但是有机废水含有较多的油性溶剂，这类油性溶剂通常浮在水面上，若将油性溶剂去除后，再将剩余的废水进行微生物分解，则能有效的提高废水处理效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种外墙高弹性拉毛涂料生产用废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种外墙高弹性拉毛涂料生产用废水处理装置，包括壳体，所述壳体的上端通过螺丝安装有盖板，盖板的中部插设有竖直设置的进料管，进料管的下端延伸至壳体的内侧，且进料管的外侧套接有挡板，挡板位于壳体的内侧，且壳体侧壁的下端通过连接管与水泵的进口端相连接，且水泵的出口端通过连接管与微生物净化池相连接，并且壳体的下端插设有竖直设置的调节杆，且调节杆的下端螺丝安装有第一金属块，第一金属块与壳体之间胶接有弹簧，且壳体的下端通过螺丝安装有支架，支架的下端螺丝安装有第二金属块，且第二金属块与第一金属块相接触。
优选的，所述第一金属块、第二金属块与水泵的一端通过导线串联连接。
优选的，所述调节杆的上端胶接有固定块，固定块最下端到壳体内壁底端的最小距离大于连接管最上端到壳体内壁底端的最小距，且调节杆与壳体的连接处胶接有橡胶密封圈。
优选的，所述挡板上开设有竖直设置的通孔，且挡板的密度为水的密度0.98倍-0.99倍，挡板的材质为塑料。
优选的，所述壳体的下端通过螺丝安装有保护壳，且保护壳位于第二金属块和第一金属块的外侧。
本实用新型的有益效果是：
1、本装置使用过程中，先将高弹性拉毛涂料废水从进料管加入到壳体中，将废水静置一段时间，此时废水中的油性溶剂会聚集到挡板的上端，启动水泵，将废水抽入到微生物净化池中，挡板随着废水的液位下降而下降，最终挡板与调节杆上端的固定块相接触，挡板推动调节杆，最终第一金属块与第二金属块相分离，水泵被断开，油性溶剂残留在挡板上方，油性溶剂不会进入到微生物净化池中，减轻了微生物净化池的负担，提高了装置的处理效率。
2、装置中油性溶剂过多时，可以打开盖板，取出油性溶剂，对油性溶剂进行回收或者进行焚烧处理，处理方式方便简单。
