申请日2018.05.28
公开(公告)日2019.03.12
IPC分类号C02F9/14
摘要
本实用新型公开了一种生活污水处理过滤装置，包括过滤格栅、污水进水管、调节池和水泵，所述污水进水管处设置有所述过滤格栅，所述过滤格栅的下方一侧设置有所述调节池，所述调节池内设置有所述水泵，所述调节池的一侧设置有厌氧池，所述厌氧池的一侧设置有好氧池，所述厌氧池与所述好氧池之间设置有联通口，所述好氧池内设置有精细过滤芯，所述精细过滤芯内设置有抽水接头，所述抽水接头上设置有进水孔。有益效果在于：本实用新型的生活污水处理过滤装置能够有效的除去生活污水中的杂质、油脂等污染物，利用物理法、生物法进行污水处理，不添加化学物质，避免造成二次污染，经过处理的生活污水可供应至环卫、消防等使用，有效的节约水源。
权利要求书
1.一种生活污水处理过滤装置，其特征在于：包括过滤格栅(1)、污水进水管(2)、调节池(3)和水泵(4)，所述污水进水管(2)处设置有所述过滤格栅(1)，所述过滤格栅(1)的下方一侧设置有所述调节池(3)，所述调节池(3)内设置有所述水泵(4)，所述调节池(3)的一侧设置有厌氧池(5)，所述厌氧池(5)的一侧设置有好氧池(7)，所述厌氧池(5)与所述好氧池(7)之间设置有联通口(6)，所述好氧池(7)内设置有精细过滤芯(9)，所述精细过滤芯(9)内设置有抽水接头(19)，所述抽水接头(19)上设置有进水孔(20)，所述抽水接头(19)的外侧设置有过滤网(21)，所述精细过滤芯(9)的下方设置有通气管(8)，所述通气管(8)的上端设置有鼓风机(16)，所述精细过滤芯(9)的上方设置有真空表(15)，所述真空表(15)的一侧设置有自吸泵(14)，所述自吸泵(14)的下端设置有三通接头(17)，所述自吸泵(14)的一侧设置有调节阀(13)，所述调节阀(13)的一侧设置有流量计(12)，所述水泵(4)上设置有水管(18)，所述好氧池(7)的一侧设置有污泥池(10)，所述污泥池(10)的一侧设置有中水清水池(11)。
2.根据权利要求1所述的一种生活污水处理过滤装置，其特征在于：所述过滤格栅(1)为三级设置，所述过滤格栅(1)的格栅孔依次减小。
3.根据权利要求1所述的一种生活污水处理过滤装置，其特征在于：所述抽水接头(19)为圆管型设计，所述进水孔(20)在所述抽水接头(19)上均匀分布，所述过滤网(21)的材质为尼龙丝，所述过滤网(21)设置有三层。
4.根据权利要求1所述的一种生活污水处理过滤装置，其特征在于：所述调节池(3)与所述厌氧池(5)之间通过所述水泵(4)和所述水管(18)连接。
5.根据权利要求1所述的一种生活污水处理过滤装置，其特征在于：所述精细过滤芯(9)与所述真空表(15)之间通过所述水管(18)连接，所述真空表(15)与所述自吸泵(14)之间通过所述水管(18)连接。
6.根据权利要求1所述的一种生活污水处理过滤装置，其特征在于：所述自吸泵(14)与所述流量计(12)之间通过所述水管(18)连接，所述自吸泵(14)与所述流量计(12)之间的所述水管(18)上设置有所述调节阀(13)。
7.根据权利要求1所述的一种生活污水处理过滤装置，其特征在于：所述好氧池(7)与所述污泥池(10)之间通所述水泵(4)和所述水管(18)连接。
说明书
一种生活污水处理过滤装置
技术领域
本实用新型涉及污水处理相关技术领域，具体涉及一种生活污水处理过滤装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水。生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物(如寄生虫卵和肠道传染病毒等)，存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭，细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。我国污水处理产业发展进步较晚，建国以来到改革开放前，我国污水处理的需求主要是以工业和国防尖端使用为主。改革开放后，国民经济的快速发展，人民生活水平的显著提高，拉动了污水处理的需求。目前针对污水的处理以工业污水为主，通过投放药剂的方法进行中和化解，但在生活污水的处理方面还比较欠缺。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种生活污水处理过滤装置。
本实用新型通过以下技术方案来实现上述目的：
一种生活污水处理过滤装置，包括过滤格栅、污水进水管、调节池和水泵，所述污水进水管处设置有所述过滤格栅，所述过滤格栅的下方一侧设置有所述调节池，所述调节池内设置有所述水泵，所述调节池的一侧设置有厌氧池，所述厌氧池的一侧设置有好氧池，所述厌氧池与所述好氧池之间设置有联通口，所述好氧池内设置有精细过滤芯，所述精细过滤芯内设置有抽水接头，所述抽水接头上设置有进水孔，所述抽水接头的外侧设置有过滤网，所述精细过滤芯的下方设置有通气管，所述通气管的上端设置有鼓风机，所述精细过滤芯的上方设置有真空表，所述真空表的一侧设置有自吸泵，所述自吸泵的下端设置有三通接头，所述自吸泵的一侧设置有调节阀，所述调节阀的一侧设置有流量计，所述水泵上设置有水管，所述好氧池的一侧设置有污泥池，所述污泥池的一侧设置有中水清水池。

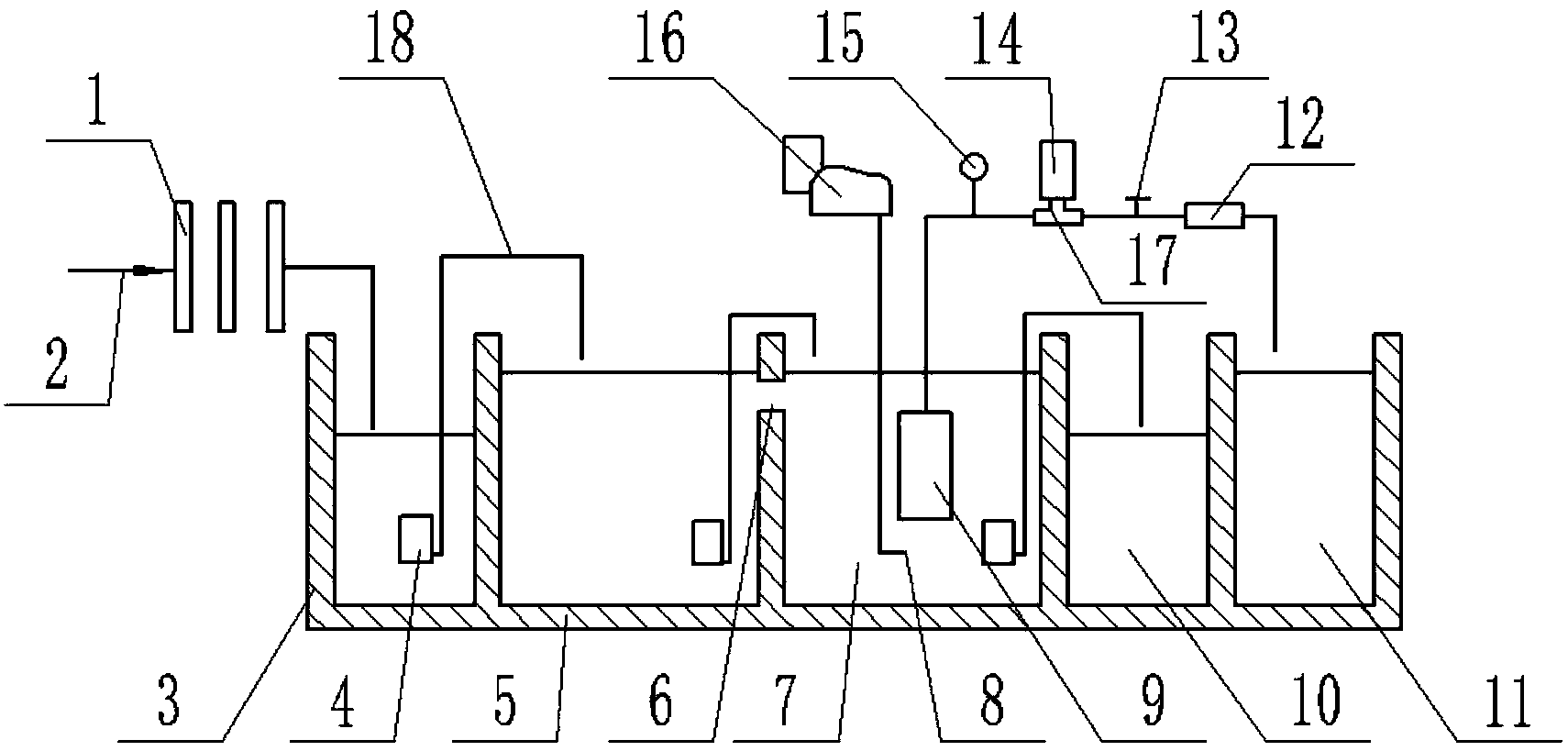

上述结构中，生活污水通过所述污水进水管供入过滤装置中，首先经所述过滤格栅的过滤，将生活污水中较大的杂质过滤掉，经过过滤的生活污水进入所述调节池中，进行初步沉降、分离、调节水质，利用所述水泵和所述水管将调节池中的生活污水抽入所述厌氧池中，利用厌氧菌的酸化水解作用，将污水中的高分子有机物断链分解为有机酸等小分子有机化合物，之后将生活污水抽入所述好氧池中，利用所述鼓风机和所述通气管供入空气，水中各种有机污染物通过好氧生物的氧化分解作用被转化为CO2，H2O等无害物质，从而去除污水中的浮化油、磷脂、皂脚、COD等污染物，将所述好氧池中沉淀的污泥抽入所述污泥池进行处理，所述好氧池上层的清水通过所述自吸泵抽入所述中水清水池中备用。
为了进一步提高污水处理过滤装置的使用效果，所述过滤格栅为三级设置，所述过滤格栅的格栅孔依次减小。
为了进一步提高污水处理过滤装置的使用效果，所述抽水接头为圆管型设计，所述进水孔在所述抽水接头上均匀分布，所述过滤网的材质为尼龙丝，所述过滤网设置有三层。
为了进一步提高污水处理过滤装置的使用效果，所述调节池与所述厌氧池之间通过所述水泵和所述水管连接。
为了进一步提高污水处理过滤装置的使用效果，所述精细过滤芯与所述真空表之间通过所述水管连接，所述真空表与所述自吸泵之间通过所述水管连接。
为了进一步提高污水处理过滤装置的使用效果，所述自吸泵与所述流量计之间通过所述水管连接，所述自吸泵与所述流量计之间的水管上设置有所述调节阀。
为了进一步提高污水处理过滤装置的使用效果，所述好氧池与所述污泥池之间通所述水泵和所述水管连接。
有益效果在于：本实用新型的生活污水处理过滤装置能够有效的除去生活污水中的杂质、油脂等污染物，利用物理法、生物法进行污水处理，不添加化学物质，避免造成二次污染，绿色环保，经过处理的生活污水可供应至环卫、消防等使用，有效的节约水源。
