申请日2018.05.25
公开(公告)日2019.01.08
IPC分类号B01D35/30; C02F1/00
摘要
可避免堵塞的生活污水过滤器，包括袋式污水过滤器、进水管、输水管、定位法兰、密封圈，所述袋式污水过滤器具有进水管，所述进水管外端具有固定法兰，所述输水管具有安装法兰，所述安装法兰连接固定法兰，所述固定法兰、安装法兰形成定位法兰槽，所述定位法兰槽与定位法兰相适应，所述定位法兰连接定位法兰槽，所述定位法兰内端具有密封凸起，所述定位法兰槽两侧具有多个紧固杆，所述紧固杆分为左紧固杆、右紧固杆，所述左紧固杆依次连接安装法兰、紧固螺母，所述右紧固杆依次连接固定法兰、紧固螺母，所述定位法兰槽内侧具有密封圈槽，所述密封圈槽与密封圈相适应。
权利要求书
1.一种可避免堵塞的生活污水过滤器，其特征是:包括袋式污水过滤器、进水管、输水管、定位法兰、密封圈，所述袋式污水过滤器具有进水管，所述进水管外端具有固定法兰，所述输水管具有安装法兰，所述安装法兰连接固定法兰，所述固定法兰、安装法兰形成定位法兰槽，所述定位法兰槽与定位法兰相适应，所述定位法兰连接定位法兰槽，所述定位法兰内端具有密封凸起，所述定位法兰槽两侧具有多个紧固杆，所述紧固杆分为左紧固杆、右紧固杆，所述左紧固杆依次连接安装法兰、紧固螺母，所述右紧固杆依次连接固定法兰、紧固螺母，所述定位法兰槽内侧具有密封圈槽，所述密封圈槽与密封圈相适应，所述密封圈连接密封圈槽。
2.根据权利要求1所述的可避免堵塞的生活污水过滤器，其特征是:所述密封圈槽两侧具有加固凸起，所述密封圈两侧具有加固凸起槽，所述加固凸起槽与加固凸起相适应，所述加固凸起连接加固凸起槽，所述密封圈内部具有密封凸起槽，所述密封凸起与密封凸起槽相适应，所述密封凸起槽连接密封凸起。
说明书
可避免堵塞的生活污水过滤器
技术领域
本实用新型涉及环保领域，尤其涉及一种可避免堵塞的生活污水过滤器。
背景技术
生活污水中有大量固体漂浮物，即使经过沉淀、集泥依然较为浑浊，不便于排放，现有的污水过滤器都具有过滤网或过滤袋进行过滤，可避免堵塞，由于经常清理更换过滤网或过滤袋，生活污水过滤器进水管处的安装定位不准确，使输水管与进水管间相对结构不稳定。
实用新型内容
本实用新型针对现有技术存在的上述不足，提供一种定位准确的可避免堵塞的生活污水过滤器。
本实用新型的目的是通过以下技术方案来实现：

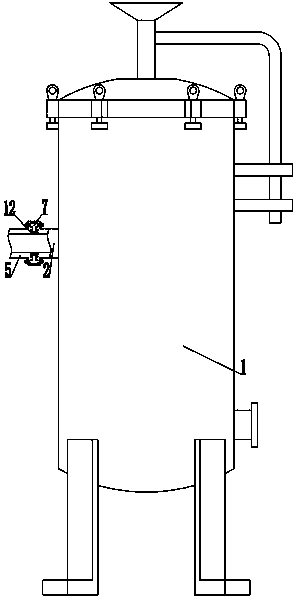

一种可避免堵塞的生活污水过滤器，包括袋式污水过滤器、进水管、输水管、定位法兰、密封圈，所述袋式污水过滤器具有进水管，所述进水管外端具有固定法兰，所述输水管具有安装法兰，所述安装法兰连接固定法兰，所述固定法兰、安装法兰形成定位法兰槽，所述定位法兰槽与定位法兰相适应，所述定位法兰连接定位法兰槽，所述定位法兰内端具有密封凸起，所述定位法兰槽两侧具有多个紧固杆，所述紧固杆分为左紧固杆、右紧固杆，所述左紧固杆依次连接安装法兰、紧固螺母，所述右紧固杆依次连接固定法兰、紧固螺母，所述定位法兰槽内侧具有密封圈槽，所述密封圈槽与密封圈相适应，所述密封圈连接密封圈槽。
所述密封圈槽两侧具有加固凸起，所述密封圈两侧具有加固凸起槽，所述加固凸起槽与加固凸起相适应，所述加固凸起连接加固凸起槽，所述密封圈内部具有密封凸起槽，所述密封凸起与密封凸起槽相适应，所述密封凸起槽连接密封凸起。
有益效果：
定位法兰卡入定位法兰槽内，使定位法兰与固定法兰、安装法兰的连接定位准确，进而使固定法兰与安装法兰间的连接定位准确，紧固杆、紧固螺母配合，令进水管与输水管相对结构稳定。密封凸起槽与密封凸起相适应，使定位法兰与密封圈连接紧密，密封圈分别连接固定法兰、安装法兰，令固定法兰与安装法兰连接密封性良好，加固凸起卡入加固凸起槽内，使密封圈与密封圈槽连接更加紧密，增加了固定法兰与安装法兰连接处的密封性。这种可避免堵塞的生活污水过滤器定位准确，使输水管与进水管间相对结构稳定。
