蒸发式污水处理用推车

发布时间:2019-6-24 8:42:31  中国污水处理工程网

  申请日2019.02.17

  公开(公告)日2019.04.30

  IPC分类号C02F9/10; B62B3/00; B62B5/00; B62B5/06

  摘要

  一种蒸发式污水处理用推车,本发明涉及污水处理技术领域;所述底座下表面的四角均固定有支脚,支脚的下端均固定有车轮,底座上表面的右端设有推杆,推杆的前后两端分别固定在底座右端的前后两侧上;底座的上表面上设有蒸发机构和固液分离机构,蒸发机构设置于固液分离机构的左侧,且蒸发机构的进水管插设在固液分离机构的分离桶内,其底座上设有固液分离机构和蒸发机构,污水内的固体杂质可先通过固液分离机构进行分离,分离好的固体杂质掉入底座内,污水则与絮凝剂混合后,将沉淀物沉淀在分离桶内,水则通过抽水泵抽送至蒸发机构内,通过蒸发机构的加热棒对其进行加热蒸发处理,本发明具有结构简单,设置合理,制作成本低等优点。


  权利要求书

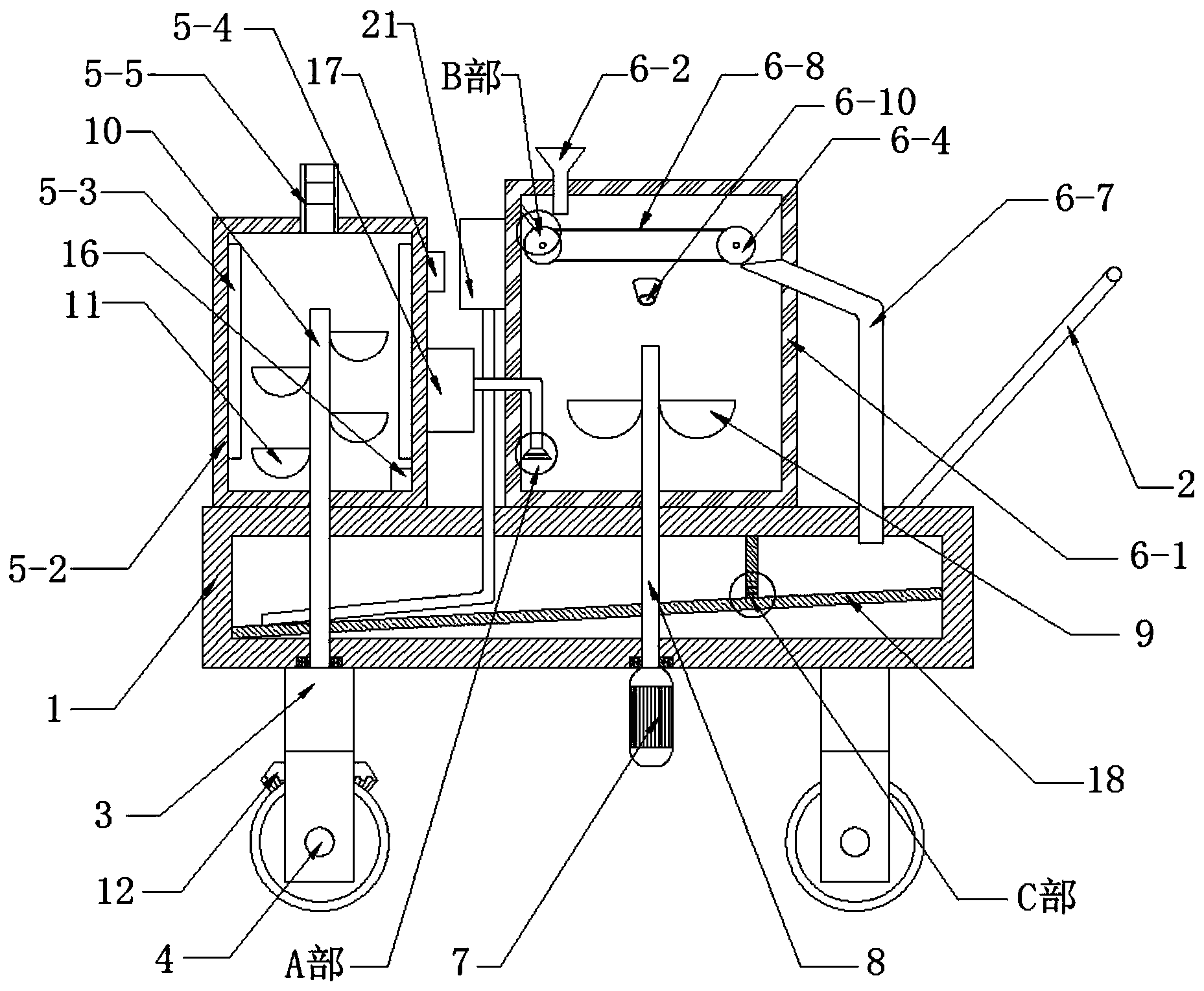

  1.一种蒸发式污水处理用推车,它包含底座(1)、推杆(2)、支脚(3)和车轮(4),所述底座(1)下表面的四角均固定有支脚(3),支脚(3)的下端均固定有车轮(4),底座(1)上表面的右端设有推杆(2),推杆(2)的前后两端分别固定在底座(1)右端的前后两侧上;其特征在于:底座(1)的上表面上设有蒸发机构(5)和固液分离机构(6),蒸发机构(5)设置于固液分离机构(6)的左侧,且蒸发机构(5)的进水管(5-1)插设在固液分离机构(6)的分离桶(6-1)内;

  所述的蒸发机构(5)还包含蒸发桶(5-2)、加热棒(5-3)、一号抽水泵(5-4)和出气管(5-5),蒸发桶(5-2)固定在底座(1)左端的上表面上,蒸发桶(5-2)左右两侧的内侧壁上固定有加热棒(5-3),蒸发桶(5-2)右侧的外侧壁上固定有一号抽水泵(5-4),一号抽水泵(5-4)的进水口通过管道与进水管(5-1)连接,进水管(5-1)的内部设有过滤网(5-6),该过滤网(5-6)的周壁与进水管(5-1)的内侧壁固定连接,蒸发桶(5-2)的上端插设有出气管(5-5),该出气管(5-5)的上端悬设在蒸发桶(5-2)的上侧,其下端与蒸发桶(5-2)上侧的内侧壁呈同一水平面设置;

  所述的固液分离机构(6)还包含进料管(6-2)、主动轮(6-3)、从动轮(6-4)、一号电机(6-5)、导向板(6-6)和导向管(6-7),进料管(6-2)插设在分离桶(6-1)的上侧壁上,其上端悬设在分离桶(6-1)的上方,其下端穿过分离桶(6-1)的上侧壁后,悬设在主动轮(6-3)的上方,主动轮(6-3)前端的转动轴通过轴承与分离桶(6-1)的前侧壁旋接,其后端的转动轴穿过分离桶(6-1)的后侧壁后,与一号电机(6-5)的输出轴固定连接,一号电机(6-5)固定在分离桶(6-1)后侧的外侧壁上,且其与外部电源连接,主动轮(6-3)通过传送带(6-8)与从动轮(6-4)连接,传送带(6-8)上等距分布有数个通孔(6-9),从动轮(6-4)前后两端的转动轴分别通过轴承与分离桶(6-1)前后两侧的内侧壁旋接,从动轮(6-4)的下方设有导向管(6-7),该导向管(6-7)的下端穿过分离桶(6-1)的右侧壁后,插设在底座(1)内,底座(1)为空心结构,分离桶(6-1)左侧的内侧壁上固定有导向板(6-6),该导向板(6-6)的右端悬设在主动轮(6-3)的上方,其前后两端分别与分离桶(6-1)前后两侧的内侧壁固定连接,分离桶(6-1)的后侧壁上插设有进药口(6-10)。

  2.根据权利要求1所述的一种蒸发式 污水处理用推车,其特征在于:所述底座(1)下表面的中心上固定有二号电机(7),二号电机(7)的输出轴与一号搅拌轴(8)固定连接,该一号搅拌轴(8)的上端依次穿过底座(1)、分离桶(6-1)的下侧壁后,悬设在分离桶(6-1)内部,一号搅拌轴(8)的侧壁上等距分布有数个一号搅拌叶(9)。

  3.根据权利要求1所述的一种蒸发式污水处理用推车,其特征在于:所述蒸发桶(5-2)的内部悬设有二号搅拌轴(10),该二号搅拌轴(10)的侧壁上等距分布有数个二号搅拌叶(11),二号搅拌轴(10)的下端依次穿过蒸发桶(5-2)的下侧壁、底座(1)后,插设在一号伞齿轮(12)内,且该二号搅拌轴(10)的下端通过轴承与底座(1)的下侧壁旋接,一号伞齿轮(12)下方的前侧啮合有二号伞齿轮(13),二号伞齿轮(13)套设在转杆(14)上,且固定连接,该转杆(14)的前后两端分别与前后两侧车轮(4)的转动轴固定连接。

  4.根据权利要求1所述的一种蒸发式污水处理用推车,其特征在于:所述导向板(6-6)的下侧壁上固定有石墨垫(15),该石墨垫(15)的下侧壁与传送带(6-8)的上表面接触设置。

  5.根据权利要求1所述的一种蒸发式污水处理用推车,其特征在于:所述蒸发桶(5-2)右侧的内侧壁上设有压力传感器(16),该压力传感器(16)设置于加热棒(5-3)的下方,压力传感器(16)与控制器(17)连接,该控制器(17)固定在蒸发桶(5-2)右侧的外侧壁上,且其设置于一号抽水泵(5-4)的上方,控制器(17)与加热棒(5-3)连接。

  6.根据权利要求1所述的一种蒸发式污水处理用推车,其特征在于:所述底座(1)的内部设有导流板(18),该导流板(18)的周壁分别底座(1)的内侧壁固定连接,且该导流板(18)的左端低于其右端设置,导流板(18)右端的上表面上固定管有挡板(19),该挡板(19)的上端和前后两端分别与底座(1)上侧壁以及前后两侧壁固定连接,挡板(19)的下端设有数个透水孔(20)。

  7.根据权利要求6所述的一种蒸发式污水处理用推车,其特征在于:所述分离桶(6-1)左侧的外侧壁上固定有二号抽水泵(21),该二号抽水泵(21)的进水口通过管道与底座(1)内部的左端连接,其出水口通过管道与分离桶(6-1)连接。

  说明书

  一种蒸发式污水处理用推车

  技术领域

  本发明涉及污水处理技术领域,具体涉及一种蒸发式污水处理用推车。

  背景技术

  传统的污水处理装置包括污水处理池和输水管,该输水管用于箱污水处理池输送污水,该污水以一定的流速在输水管内流动,当输水管以较高的流速向污水处理池输送污水时,污水处理池中的污水无法得到充分的处理,例如,污水中的杂质无法充分沉淀,为了提高污水处理,会控制输水管向污水处理池所输送的污水的流速,但其也只是将污水储存在污水池内,并不能进行彻底的处理,亟待改进。

  发明内容

  本发明的目的在于针对现有技术的缺陷和不足,提供一种结构简单,设计合理、使用方便的一种蒸发式污水处理用推车,其底座上设有固液分离机构和蒸发机构,污水内的固体杂质可先通过固液分离机构进行分离,分离好的固体杂质掉入底座内,污水则与絮凝剂混合后,将沉淀物沉淀在分离桶内,水则通过抽水泵抽送至蒸发机构内,通过蒸发机构的加热棒对其进行加热蒸发处理。

  为实现上述目的,本发明采用的技术方案是:它包含底座、推杆、支脚和车轮,所述底座下表面的四角均固定有支脚,支脚的下端均固定有车轮,底座上表面的右端设有推杆,推杆的前后两端分别固定在底座右端的前后两侧上;底座的上表面上设有蒸发机构和固液分离机构,蒸发机构设置于固液分离机构的左侧,且蒸发机构的进水管插设在固液分离机构的分离桶内;

  所述的蒸发机构还包含蒸发桶、加热棒、一号抽水泵和出气管,蒸发桶固定在底座左端的上表面上,蒸发桶左右两侧的内侧壁上固定有加热棒,蒸发桶右侧的外侧壁上固定有一号抽水泵,一号抽水泵的进水口通过管道与进水管连接,进水管的内部设有过滤网,该过滤网的周壁与进水管的内侧壁固定连接,蒸发桶的上端插设有出气管,该出气管的上端悬设在蒸发桶的上侧,其下端与蒸发桶上侧的内侧壁呈同一水平面设置;

  所述的固液分离机构还包含进料管、主动轮、从动轮、一号电机、导向板和导向管,进料管插设在分离桶的上侧壁上,其上端悬设在分离桶的上方,其下端穿过分离桶的上侧壁后,悬设在主动轮的上方,主动轮前端的转动轴通过轴承与分离桶的前侧壁旋接,其后端的转动轴穿过分离桶的后侧壁后,与一号电机的输出轴固定连接,一号电机固定在分离桶后侧的外侧壁上,且其与外部电源连接,主动轮通过传送带与从动轮连接,传送带上等距分布有数个通孔,从动轮前后两端的转动轴分别通过轴承与分离桶前后两侧的内侧壁旋接,从动轮的下方设有导向管,该导向管的下端穿过分离桶的右侧壁后,插设在底座内,底座为空心结构,分离桶左侧的内侧壁上固定有导向板,该导向板的右端悬设在主动轮的上方,其前后两端分别与分离桶前后两侧的内侧壁固定连接,分离桶的后侧壁上插设有进药口。

  进一步地,所述底座下表面的中心上固定有二号电机,二号电机的输出轴与一号搅拌轴固定连接,该一号搅拌轴的上端依次穿过底座、分离桶的下侧壁后,悬设在分离桶内部,一号搅拌轴的侧壁上等距分布有数个一号搅拌叶。

  进一步地,所述蒸发桶的内部悬设有二号搅拌轴,该二号搅拌轴的侧壁上等距分布有数个二号搅拌叶,二号搅拌轴的下端依次穿过蒸发桶的下侧壁、底座后,插设在一号伞齿轮内,且该二号搅拌轴的下端通过轴承与底座的下侧壁旋接,一号伞齿轮下方的前侧啮合有二号伞齿轮,二号伞齿轮套设在转杆上,且固定连接,该转杆的前后两端分别与前后两侧车轮的转动轴固定连接。

  进一步地,所述导向板的下侧壁上固定有石墨垫,该石墨垫的下侧壁与传送带的上表面接触设置。

  进一步地,所述蒸发桶右侧的内侧壁上设有压力传感器,该压力传感器设置于加热棒的下方,压力传感器与控制器连接,该控制器固定在蒸发桶右侧的外侧壁上,且其设置于一号抽水泵的上方,控制器与加热棒连接。

  进一步地,所述底座的内部设有导流板,该导流板的周壁分别底座的内侧壁固定连接,且该导流板的左端低于其右端设置,导流板右端的上表面上固定管有挡板,该挡板的上端和前后两端分别与底座上侧壁以及前后两侧壁固定连接,挡板的下端设有数个透水孔。

  进一步地,所述分离桶左侧的外侧壁上固定有二号抽水泵,该二号抽水泵的进水口通过管道与底座内部的左端连接,其出水口通过管道与分离桶连接。

  采用上述结构后,本发明有益效果为:本发明所述的一种蒸发式污水处理用推车,其底座上设有固液分离机构和蒸发机构,污水内的固体杂质可先通过固液分离机构进行分离,分离好的固体杂质掉入底座内,污水则与絮凝剂混合后,将沉淀物沉淀在分离桶内,水则通过抽水泵抽送至蒸发机构内,通过蒸发机构的加热棒对其进行加热蒸发处理,本发明具有结构简单,设置合理,制作成本低等优点。
