申请日2018.05.21
公开(公告)日2019.01.18
IPC分类号E03F1/00; E03F5/14; E03F7/00
摘要
本实用新型公开了一种建筑工程污水排放装置，包括排放箱主体，所述排放箱主体为长方体状中空结构，且排放箱主体长度方向的一侧外壁上水平贯穿设置有进水管，且排放箱主体的内底部固定设置有挡块，所述挡块呈梯形且远离进水管的一端设置，所述排放箱主体的底部呈四棱台状设置且固定设置有连接杆，所述连接杆的一端固定连接有活动筒，所述活动筒为两端贯通的圆柱体状中空结构，且活动筒内竖直活动贯穿设置有伸缩杆，所述伸缩杆的底部水平固定连接有压板。本实用新型结构简单，设计巧妙，对污水中的沙粒进行过滤回收，不但节省了资源还防止了排污管道的堵塞，解决了以往建筑工程污水排放后易堵塞管道、浪费资源的问题，实用性强，易于推广。
权利要求书

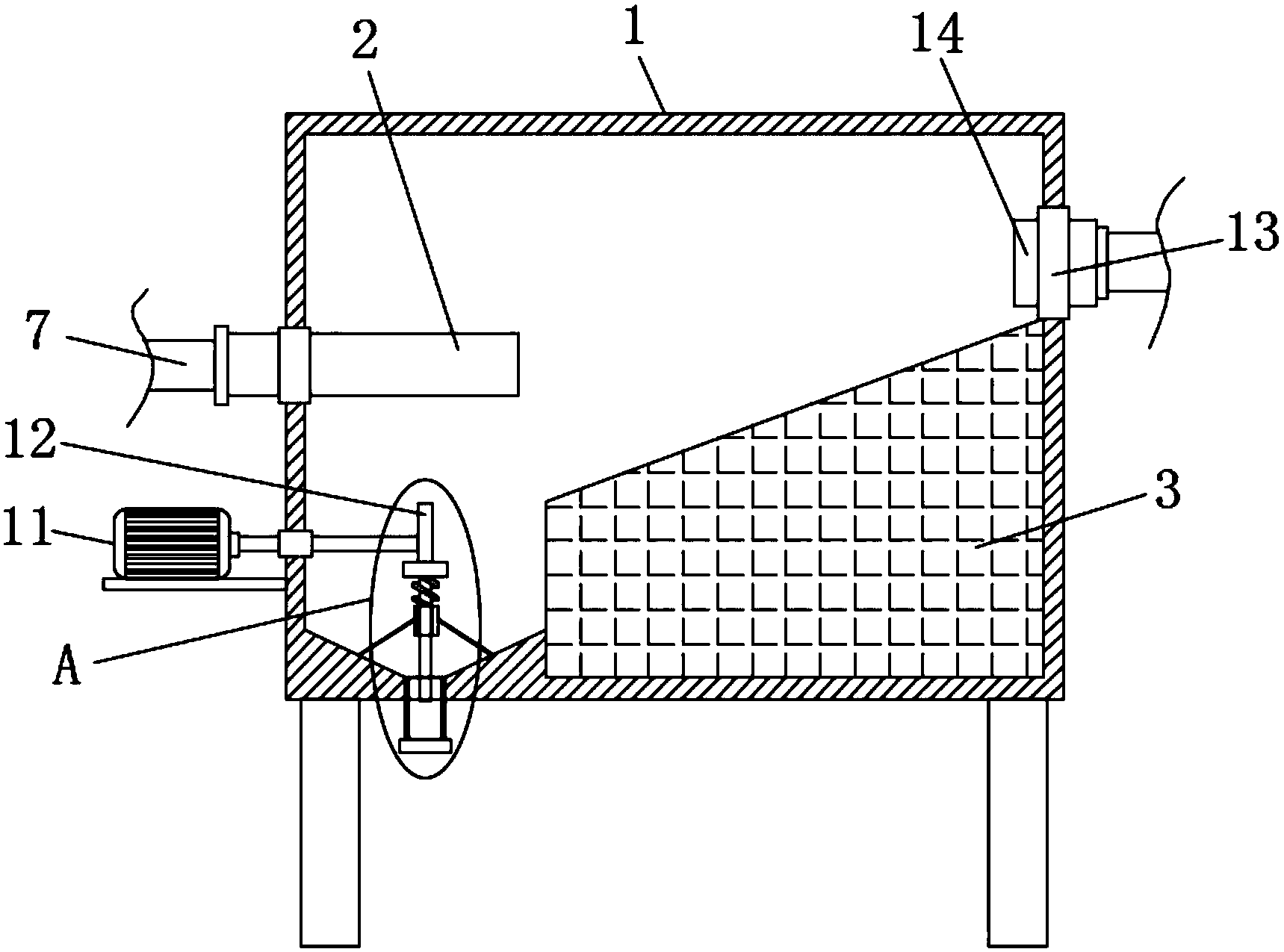

1.一种建筑工程污水排放装置，包括排放箱主体(1)，其特征在于，所述排放箱主体(1)为长方体状中空结构，且排放箱主体(1)长度方向的一侧外壁上水平贯穿设置有进水管(2)，且排放箱主体(1)的内底部固定设置有挡块(3)，所述挡块(3)呈梯形且远离进水管(2)的一端设置，所述排放箱主体(1)的底部呈四棱台状设置且固定设置有连接杆(4)，所述连接杆(4)的一端固定连接有活动筒(5)，所述活动筒(5)为两端贯通的圆柱体状中空结构，且活动筒(5)内竖直活动贯穿设置有伸缩杆(6)，所述伸缩杆(6)的底部水平固定连接有压板(8)，所述压板(8)的底部和活动筒(5)的顶部之间固定焊接有弹性弹簧(9)，且弹性弹簧(9)环绕伸缩杆(6)的外壁设置，所述排放箱主体(1)的外壁上水平设置有驱动电机(11)，所述驱动电机(11)的输出轴贯穿排放箱主体(1)的侧壁且固定连接有偏心轮(12)。
2.根据权利要求1所述的一种建筑工程污水排放装置，其特征在于，所述挡块(3)的顶部沿排放箱主体(1)的宽度方向均匀等距离开设有导流槽(15)，且导流槽(15)沿排放箱主体(1)的长度方向设置。
3.根据权利要求1所述的一种建筑工程污水排放装置，其特征在于，所述排放箱主体(1)的底部竖直贯穿设置有排污管(10)，所述排污管(10)位于活动筒(5)的正下方设置，且伸缩杆(6)的底部延伸至排污管(10)内。
4.根据权利要求1所述的一种建筑工程污水排放装置，其特征在于，所述压板(8)的顶部呈弧形设置，且偏心轮(12)的底部接触于压板(8)的顶部中心处。
5.根据权利要求1所述的一种建筑工程污水排放装置，其特征在于，所述排放箱主体(1)的侧壁上水平贯穿设置有排放口(13)，所述排放口(13)中通过螺纹连接有过滤筒(14)，且过滤筒(14)的一端通过法兰连接有污水排放管。
6.根据权利要求1所述的一种建筑工程污水排放装置，其特征在于，所述进水管(2)远离排放箱主体(1)的一端通过法兰连接有污水输送管(7)。
说明书
一种建筑工程污水排放装置
技术领域
本实用新型涉及污水排放技术领域，尤其涉及一种建筑工程污水排放装置。
背景技术
随着建筑行业的发展，施工现场的绿色文明施工受到社会高度重视的问题，建筑施工过程中会产生大量的建筑垃圾，对于高层建筑一般都是由人工清扫后中转至施工电梯，通过施工电梯运输至地面再运输至指定堆放地点，运输效率低下，费工费时，同时，在施工过程中会产生清洗泵管、养护混凝土、砌体浇筑前湿润等诸多废水污水，需要对其进行排放。
而建筑工地施工产生的污水中含有大量颗粒大的杂物及沙子，如果直接直接排入市政下水管道则容易导致管道堵塞或损坏，也不利于沙子的回收利用，浪费了大量资源，为此我们设计出一种建筑工程污水排放装置，来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种建筑工程污水排放装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种建筑工程污水排放装置，包括排放箱主体，所述排放箱主体为长方体状中空结构，且排放箱主体长度方向的一侧外壁上水平贯穿设置有进水管，且排放箱主体的内底部固定设置有挡块，所述挡块呈梯形且远离进水管的一端设置，所述排放箱主体的底部呈四棱台状设置且固定设置有连接杆，所述连接杆的一端固定连接有活动筒，所述活动筒为两端贯通的圆柱体状中空结构，且活动筒内竖直活动贯穿设置有伸缩杆，所述伸缩杆的底部水平固定连接有压板，所述压板的底部和活动筒的顶部之间固定焊接有弹性弹簧，且弹性弹簧环绕伸缩杆的外壁设置，所述排放箱主体的外壁上水平设置有驱动电机，所述驱动电机的输出轴贯穿排放箱主体的侧壁且固定连接有偏心轮。
优选的，所述挡块的顶部沿排放箱主体的宽度方向均匀等距离开设有导流槽，且导流槽沿排放箱主体的长度方向设置。
优选的，所述排放箱主体的底部竖直贯穿设置有排污管，所述排污管位于活动筒的正下方设置，且伸缩杆的底部延伸至排污管内。
优选的，所述压板的顶部呈弧形设置，且偏心轮的底部接触于压板的顶部中心处。
优选的，所述排放箱主体的侧壁上水平贯穿设置有排放口，所述排放口中通过螺纹连接有过滤筒，且过滤筒的一端通过法兰连接有污水排放管。
优选的，所述进水管远离排放箱主体的一端通过法兰连接有污水输送管。
与现有技术相比，本实用新型的有益效果是：
1、通过挡块、导流槽、排放口和过滤筒的设计，可以在污水排放时对污水中的沙粒进行过滤回收，利用挡块能对大颗粒进行预回收，再利用过滤筒对小颗粒进行筛选，沙粒的筛选效率更高。
2、通过驱动电机、偏心轮、压板、弹性弹簧、活动筒和伸缩杆的设计，可以对排污管进行疏通，防止沙粒排出时堵塞排污管，使用起来更加方便。
本实用新型结构简单，设计巧妙，解决了以往建筑工程污水排放后易堵塞管道、浪费资源的问题，实用性强，易于推广。
