申请日2019.07.18
公开(公告)日2019.09.13
IPC分类号C02F9/14; C02F3/10; C02F101/16
摘要
本发明公开了一种高排放标准低碳氮比脱氮污水处理装置，包括箱体壳，所述箱体壳的一侧外壁设置有空压机和自吸泵，且空压机通过管道连接有曝光组件和污泥处理组件，所述箱体壳内部分隔有过滤仓、曝气流化仓和均化仓，且均化仓的内壁设置有均化箱，其中两个所述污泥处理组件设置在曝气流化仓内部，且另外两个污泥处理组件设置在过滤仓的内部。本发明采用固定床生物反应器、专性嗜氮菌和MBR生物超滤器组合工艺，采用了定向分离技术，在施工现场采集泥样，在实验室内筛选培育，大幅度提高低碳源脱氮效果，采用廉价易得的黏土陶粒作填料，用于生活污水处理，可把装置设计为可移动，一体化，设备占地小、投资省，可无人值守运行。
权利要求书

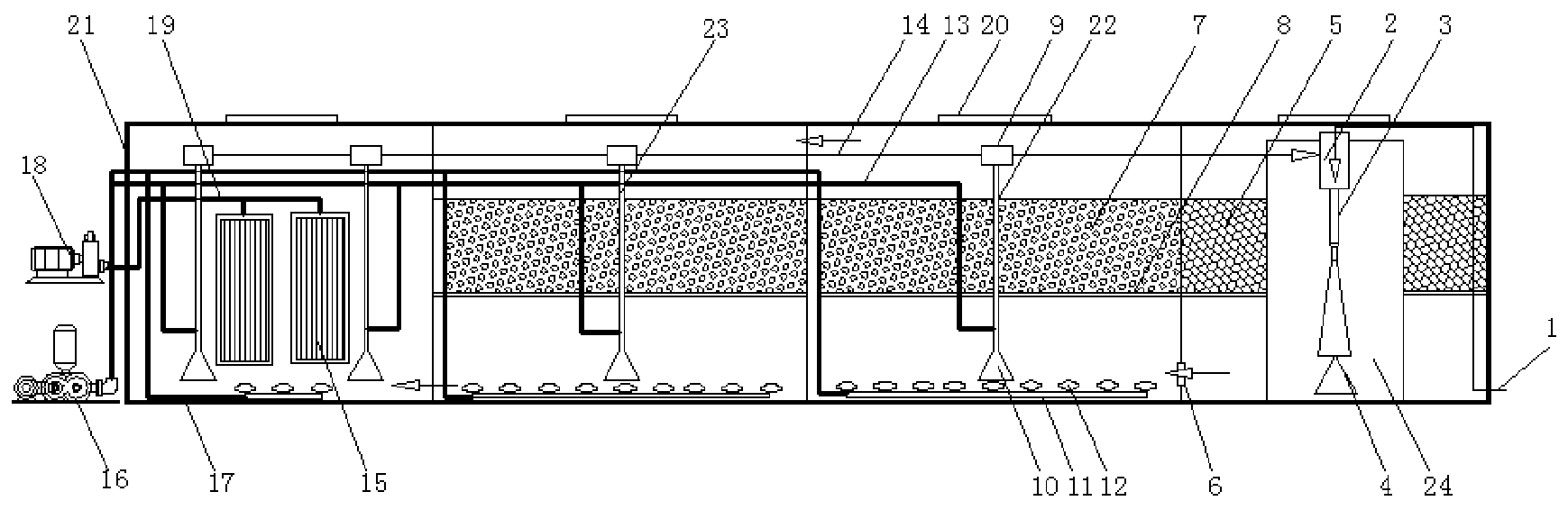

1.一种高排放标准低碳氮比脱氮污水处理装置，包括箱体壳(21)，其特征在于，所述箱体壳(21)的一侧外壁设置有空压机(16)和自吸泵(18)，且空压机(16)通过管道连接有曝光组件和污泥处理组件(23)，所述箱体壳(21)内部分隔有过滤仓、曝气流化仓和均化仓，且均化仓的内壁设置有均化箱(24)，其中两个所述污泥处理组件(23)设置在曝气流化仓内部，且另外两个污泥处理组件(23)设置在过滤仓的内部，所述过滤仓、曝气流化仓和均化仓的顶部外壁均设置有人孔盖(20)，所述均化箱(24)的外壁连接有进水管(1)，且均化箱(24)的底端内壁设置有集水箱(2)，所述集水箱(2)的底端外壁连接有加速器(3)，且加速器(3)的底端外壁设置有发射屏(4)，所述曝气流化仓和均化仓的内部设置有填料床(8)，且填料床(8)的外壁填充有流化填料(7)，所述填料床(8)靠近均化箱(24)的一端填充有吸附滤料(5)，且吸附滤料(5)位于均化箱(24)的两侧外壁上，所述均化仓和曝气流化仓的底部连接处设置有过水口(6)。
2.根据权利要求1所述的一种高排放标准低碳氮比脱氮污水处理装置，其特征在于，所述曝光组件包括曝气管(11)和曝气头(12)，且曝气头(12)等距离分布在曝气管(11)的外壁上。
3.根据权利要求1所述的一种高排放标准低碳氮比脱氮污水处理装置，其特征在于，所述污泥处理组件(23)包括污泥过渡槽(9)、排泥管(22)和吸泥罩(10)，且污泥过渡槽(9)和吸泥罩(10)分布在排泥管(22)的两端，四个所述污泥过渡槽(9)的相邻一侧均连接有输泥管(14)。
4.根据权利要求1所述的一种高排放标准低碳氮比脱氮污水处理装置，其特征在于，所述污泥处理组件(23)的排泥管(22)之间均连接有气提管(13)，且气提管(13)的另一端和空压机(16)相连接。
5.根据权利要求1所述的一种高排放标准低碳氮比脱氮污水处理装置，其特征在于，所述自吸泵(18)通过管道连接有出水管(19)，且出水管(19)的另一端连接有膜组件(15)。
6.根据权利要求1所述的一种高排放标准低碳氮比脱氮污水处理装置，其特征在于，所述空压机(16)和自吸泵(18)均连接有开关，且开关通过导线连接有PLC控制器。
说明书
一种高排放标准低碳氮比脱氮污水处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种高排放标准低碳氮比脱氮污水处理装置。
背景技术
近海污染，赤潮频发，已经造成灾难性后果。为防治海洋赤潮，国家有关部门组织实施了重点海域赤潮监测预警和防灾减灾示范项目，加强了赤潮信息管理和污水超标排海管控，海南三亚风景旅游区，甚至要求生活污水处理要达到地表五类水标准才可以排海。研究表明，赤潮的成因，氨氮和磷是污染的重要原因之一。因此，如何经济有效的控制氨氮废水污染，成为当前环保工作者研究的重要课题。目前，水处理技术不外乎物理、化学和生物三种方法，普遍采用的是生物方法。从运行成本上考量，生物方法最低，物理方法次之，当污水中污染物用生物方法不能降解，物理方法无法去除时，才采用化学方法，后者运行成本比前者要高出许多。
现有的脱氮污水处理存在以下不足：1.严格意义上讲，脱氮机理仍然是建立在传统的硝化/反硝化理论之上，只是节省了反硝化所需40%的碳源，这就意味着还需要另加60%的碳源。且碳源选择和添加量难以掌控;加多了COD超标，加少了NH3-N超标，同时增加了运行费用;2.工程实践中，厌氧出水中氨氮不但不会下降反而增高，硝化反硝化工艺的缺点和不足早已人所共知，理论说的很深奥，实际操作很繁琐，回流比难掌控。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种高排放标准低碳氮比脱氮污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种高排放标准低碳氮比脱氮污水处理装置，包括箱体壳，所述箱体壳的一侧外壁设置有空压机和自吸泵，且空压机通过管道连接有曝光组件和污泥处理组件，所述箱体壳内部分隔有过滤仓、曝气流化仓和均化仓，且均化仓的内壁设置有均化箱，其中两个所述污泥处理组件设置在曝气流化仓内部，且另外两个污泥处理组件设置在过滤仓的内部，所述过滤仓、曝气流化仓和均化仓的顶部外壁均设置有人孔盖，所述均化箱的外壁连接有进水管，且均化箱的底端内壁设置有集水箱，所述集水箱的底端外壁连接有加速器，且加速器的底端外壁设置有发射屏，所述曝气流化仓和均化仓的内部设置有填料床，且填料床的外壁填充有流化填料，所述填料床靠近均化箱的一端填充有吸附滤料，且吸附滤料位于均化箱的两侧外壁上，所述均化仓和曝气流化仓的底部连接处设置有过水口。
优选的，所述曝光组件包括曝气管和曝气头，且曝气头等距离分布在曝气管的外壁上。
优选的，所述污泥处理组件包括污泥过渡槽、排泥管和吸泥罩，且污泥过渡槽和吸泥罩分布在排泥管的两端，四个所述污泥过渡槽的相邻一侧均连接有输泥管。
优选的，所述污泥处理组件的排泥管之间均连接有气提管，且气提管的另一端和空压机相连接。
优选的，所述自吸泵通过管道连接有出水管，且出水管的另一端连接有膜组件。
优选的，所述空压机和自吸泵均连接有开关，且开关通过导线连接有PLC控制器。
本发明的有益效果为：
1.本发明采用了固定床生物反应器+专性嗜氮菌+MBR生物超滤器组合工艺，采用了定向分离技术，在施工现场采集泥样，在实验室内筛选培育，经过生物专家指导验证，再到施工现场扩培接种，以提高菌种的定向专一性;
2.本发明特征之一是经济有效性，大幅度提高低碳源脱氮效果，这并不意味着成本的上升，因为不需要补充碳源，不添加任何化学药剂，所以不增加任何费用。
3.本发明在除磷方面采用了廉价易得的黏土陶粒作填料。其理由如下：①就地取材，廉价易得;②比表面积大，吸附容量大;③物理强度高，不易破碎;④可以悬浮于水中，在曝气扰动中相互碰撞自动清洗，不易堵塞;⑤与高分子材料相比，亲水性好，易于掛膜，且牢固。
4.本发明如果用于生活污水处理，可以把装置设计为可移动，一体化，以生活污水为例，设计为长方形钢构箱体，设备占地小、投资省，可无人值守运行。
