申请日2019.07.03
公开(公告)日2019.09.20
IPC分类号C02F9/10; C02F101/16; C02F101/10
摘要
本发明提出了一种多点进水的应急型脱氮除磷污水处理系统，包括有多个脱氮装置和与脱氮装置通过导液管连接的除磷装置，污水可从脱氮筒顶部的第一进液嘴添加进入脱氮筒，次氯酸作为氧化剂可从第一三通管的氧化剂添加口进入到脱氮筒内，污水中的氨氮被氧化为氮气可从第一三通管的排气口向外排出。脱氮后的污水进入到储液筒内，加热丝组可对加热筒内的水加热，利用热水对储液筒内的污水加热，储液筒内污水中的次氯酸根转化呈氯气从排气嘴排出。污水进入到反应筒内，往反应筒内添加生石灰，生成絮状的磷酸盐，絮状的磷酸盐沉淀后会从排渣嘴向外排出。污水经过脱氮和除磷后可从出液嘴向外排出。
权利要求书

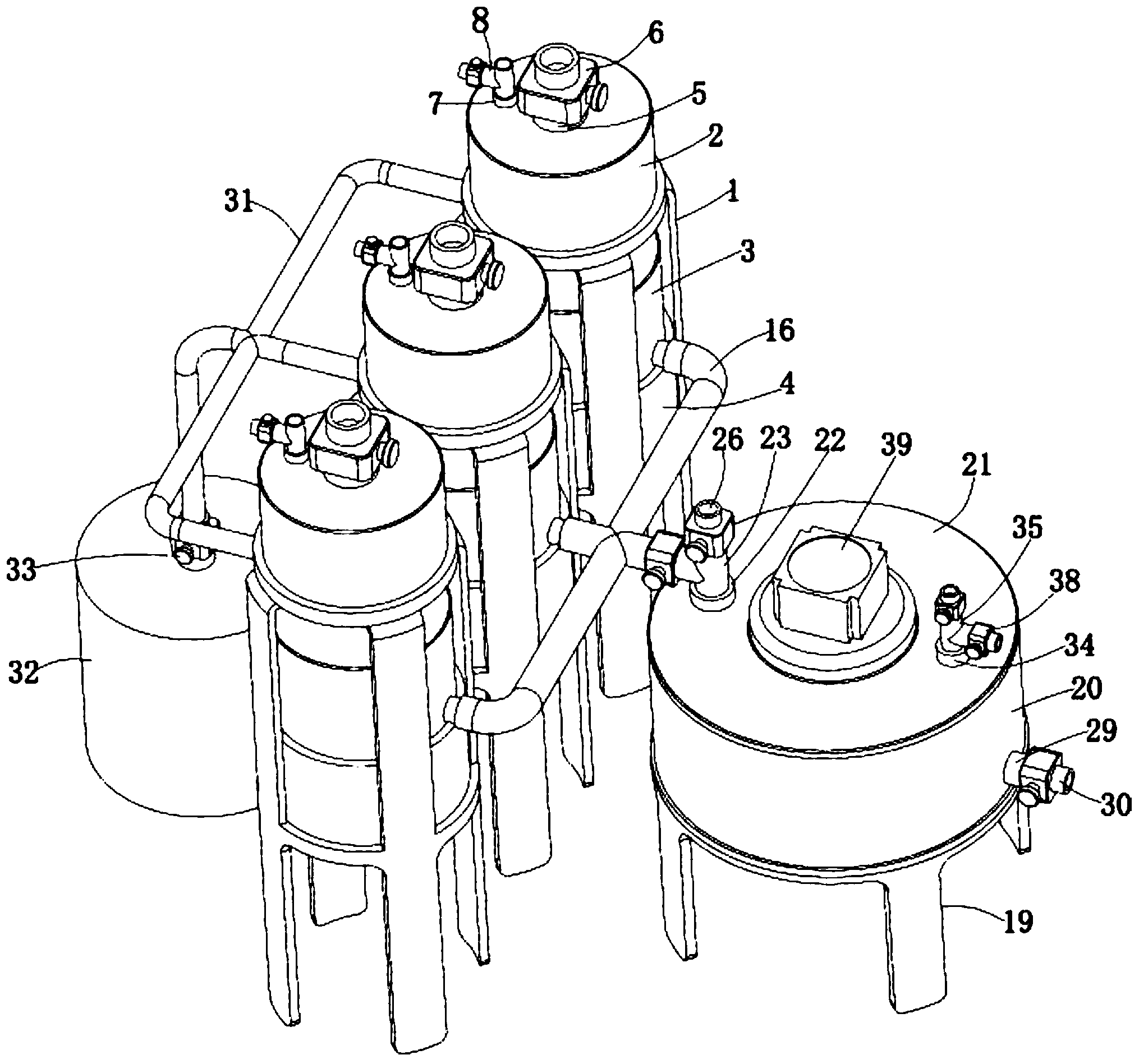

1.一种多点进水的应急型脱氮除磷污水处理系统，其特征在于，包括有多个脱氮装置和与脱氮装置通过导液管(16)连接的除磷装置;
所述脱氮装置包括有脱氮支架(1)，以及自上而下安装在脱氮支架(1)上的脱氮筒(2)、储液筒(3)和加热筒(4)，所述脱氮筒(2)顶部设有第一进液嘴(5)，所述第一进液嘴(5)上安装有第一开关阀(6);所述脱氮筒(2)顶部还设有氧化剂嘴(7)，所述氧化剂嘴(7)上安装有第一三通管(8)，所述第一三通管(8)朝外的两端分别为排气口(9)和氧化剂添加口(10);所述脱氮筒(2)底部设有导液嘴(11);所述储液筒(3)顶部开设有连接嘴(12)，所述连接嘴(12)上安装有第二开关阀(13)，所述第二开关阀(13)与导液嘴(11)相连接，所述储液筒(3)顶部还开设有排气嘴(14);所述储液筒(3)底部朝外设有排液嘴(15)，所述排液嘴(15)与导液管(16)相连接;所述加热筒(4)顶部开口，所述加热筒(4)顶口套在储液筒(3)外部，所述加热筒(4)内安装有加热丝组，所述加热筒(4)底部设有排水嘴(17)，所述排水嘴(17)上安装有第三开关阀(18);
所述除磷装置包括有除磷支架(19)和安装在除磷支架(19)上的反应筒(20)，所述反应筒(20)顶部开口，所述反应筒(20)顶口上安装有顶盖(21)，所述顶盖(21)上设有第二进液口(22)，所述第二进液口(22)上安装有第二三通管(23)，所述第二三通管(23)朝外的两端分别为进液口(24)和生石灰添加口(25)，所述进液口(24)与导液管(16)相连接，所述进液口(24)和生石灰添加口(25)上分别安装有第四开关阀(26);所述反应筒(20)底面设有排渣嘴(27)，所述排渣嘴(27)上安装有第五开关阀(28);所述反应筒(20)下半部朝外设有出液嘴(29)，所述出液嘴(29)上安装有第六开关阀(30)。
2.根据权利要求1所述的一种多点进水的应急型脱氮除磷污水处理系统，其特征在于，所述排气嘴(14)通过导气管(31)连接有储气罐(32)，所述导气管(31)上连接有第七开关阀(33)。
3.根据权利要求1所述的一种多点进水的应急型脱氮除磷污水处理系统，其特征在于，所述顶盖(21)上还开设有导气嘴(34)，所述导气嘴(34)上安装有第三三通管(35)，所述第三三通管(35)朝外的两端分别为进气口(36)和出气口(37)，所述进气口(36)和出气口(37)上分别安装有第八开关阀(38)，所述进气口(36)通过第八开关阀(38)可与外置的氮气罐相连接。
4.根据权利要求1所述的一种多点进水的应急型脱氮除磷污水处理系统，其特征在于，所述顶盖(21)上安装有搅拌电机(39)，所述搅拌电机(39)的主轴朝下穿过顶盖(21)后连接有转动轴(40)，所述转动轴(40)上设有螺旋叶片(41)。
5.根据权利要求1所述的一种多点进水的应急型脱氮除磷污水处理系统，其特征在于，所述出液嘴(29)朝反应筒(20)内连接有吸液管(42)，所述吸液管(42)的末端伸向反应筒(20)内底面。
6.根据权利要求5所述的一种多点进水的应急型脱氮除磷污水处理系统，其特征在于，所述吸液管(42)的末端连接有过滤头(43)，所述过滤头(43)上开设有多个过滤孔。
7.根据权利要求5所述的一种多点进水的应急型脱氮除磷污水处理系统，其特征在于，所述反应筒(20)底面为锥面结构，所述排渣嘴(27)设置在反应筒(20)底面中心位置;所述吸液管(42)贴敷在反应筒(20)内底上。
8.根据权利要求1所述的一种多点进水的应急型脱氮除磷污水处理系统，其特征在于，所述加热丝组包括有固定圈(44)和安装在固定圈(44)内的多个加热丝(45)。
说明书
一种多点进水的应急型脱氮除磷污水处理系统
技术领域
本发明涉及污水处理设备，尤其是一种多点进水的应急型脱氮除磷污水处理系统。
背景技术
城市污水主要来自生活污水和工业污水，生活污水中主要含有污泥和杂质，生活污水处理起来相对简单。工业污水中含量大量的氨氮化合物和磷酸盐化合物，这会给工业污水处理时带来一定的难度。污水脱氮的方式有多种，化学脱氮和生物脱氮，生物脱氮方式节能环保，但适于大规模持续的污水处理，生物脱氮采用脱氮细菌进行脱氮，由于细菌要求一定的生长周期，生物脱氮的效率不高。化学脱氮采用强氧化剂进行脱氮，脱氮更加灵活方便，适于中小型企业进行污水处理。污水除磷主要采用化学除磷，多采用生石灰除磷，除磷效果显著。就上述问题，我们发明了一种多点进水的应急型脱氮除磷污水处理系统，采用次氯酸作为氧化剂进行脱氮，设置多个脱氮装置，可加速进行污水脱氮;采用生石灰除磷，可将污水的磷酸根离子生成絮状的磷酸盐，除磷效率高。
发明内容
本发明提出了一种多点进水的应急型脱氮除磷污水处理系统，采用次氯酸作为氧化剂进行脱氮，设置多个脱氮装置，可加速进行污水脱氮;采用生石灰除磷，可将污水的磷酸根离子生成絮状的磷酸盐，除磷效率高。
本发明的技术方案是这样实现的：一种多点进水的应急型脱氮除磷污水处理系统，包括有多个脱氮装置和与脱氮装置通过导液管连接的除磷装置;
所述脱氮装置包括有脱氮支架，以及自上而下安装在脱氮支架上的脱氮筒、储液筒和加热筒，所述脱氮筒顶部设有第一进液嘴，所述第一进液嘴上安装有第一开关阀;所述脱氮筒顶部还设有氧化剂嘴，所述氧化剂嘴上安装有第一三通管，所述第一三通管朝外的两端分别为排气口和氧化剂添加口;所述脱氮筒底部设有导液嘴;所述储液筒顶部开设有连接嘴，所述连接嘴上安装有第二开关阀，所述第二开关阀与导液嘴相连接，所述储液筒顶部还开设有排气嘴;所述储液筒底部朝外设有排液嘴，所述排液嘴与导液管相连接;所述加热筒顶部开口，所述加热筒顶口套在储液筒外部，所述加热筒内安装有加热丝组，所述加热筒底部设有排水嘴，所述排水嘴上安装有第三开关阀;
所述除磷装置包括有除磷支架和安装在除磷支架上的反应筒，所述反应筒顶部开口，所述反应筒顶口上安装有顶盖，所述顶盖上设有第二进液口，所述第二进液口上安装有第二三通管，所述第二三通管朝外的两端分别为进液口和生石灰添加口，所述进液口与导液管相连接，所述进液口和生石灰添加口上分别安装有第四开关阀;所述反应筒底面设有排渣嘴，所述排渣嘴上安装有第五开关阀;所述反应筒下半部朝外设有出液嘴，所述出液嘴上安装有第六开关阀。
进一步的有，所述排气嘴通过导气管连接有储气罐，所述导气管上连接有第七开关阀。
进一步的有，所述顶盖上还开设有导气嘴，所述导气嘴上安装有第三三通管，所述第三三通管朝外的两端分别为进气口和出气口，所述进气口和出气口上分别安装有第八开关阀，所述进气口通过第八开关阀可与外置的氮气罐相连接。
进一步的有，所述顶盖上安装有搅拌电机，所述搅拌电机的主轴朝下穿过顶盖后连接有转动轴，所述转动轴上设有螺旋叶片。
进一步的有，所述出液嘴朝反应筒内连接有吸液管，所述吸液管的末端伸向反应筒内底面。
进一步的有，所述吸液管的末端连接有过滤头，所述过滤头上开设有多个过滤孔。
进一步的有，所述反应筒底面为锥面结构，所述排渣嘴设置在反应筒底面中心位置;所述吸液管贴敷在反应筒内底上。
进一步的有，所述加热丝组包括有固定圈和安装在固定圈内的多个加热丝。
采用了上述技术方案，本发明的有益效果为：
本发明为一种多点进水的应急型脱氮除磷污水处理系统，包括有多个脱氮装置和脱氮装置通过导液管连接的除磷装置，污水可从脱氮筒顶部的第一进液嘴添加进入脱氮筒，次氯酸作为氧化剂可从第一三通管的氧化剂添加口进入到脱氮筒内，污水中的氨氮被氧化为氮气可从第一三通管的排气口向外排出。脱氮后的污水进入到储液筒内，加热丝组可对加热筒内的水加热，利用热水对储液筒内的污水加热，储液筒内污水中的次氯酸根转化呈氯气从排气嘴排出。污水进入到反应筒内，往反应筒内添加生石灰，生成絮状的磷酸盐，絮状的磷酸盐沉淀后会从排渣嘴向外排出。污水经过脱氮和除磷后可从出液嘴向外排出。
