申请日2019.05.06
公开(公告)日2019.07.26
IPC分类号C02F1/52
摘要
本发明公开了一种发电厂含煤废水自动处理设备，包括料箱以及设置于所述料箱中的装料腔，所述装料腔中装有絮凝剂，所述料箱下侧设有阀门机构，所述阀门机构下侧设有分流机构，所述分流机构与所述阀门机构之间设有传动配合;本发明可自动从废水池中进行一定比例的取样，并对取样进行絮凝剂的添加，当取样中废水处理合格后，再向废水池中添加絮凝剂，取样废水体积与废水池中废水体积之比等于先添加絮凝剂质量与后添加絮凝剂质量之比，从而精确控制絮凝剂的投放量，达到更好的效果，相较于人工添加，效率更高。
权利要求书
1.一种发电厂含煤废水自动处理设备，包括料箱以及设置于所述料箱中的装料腔，所述装料腔中装有絮凝剂，所述料箱下侧设有阀门机构，所述阀门机构下侧设有分流机构，所述分流机构与所述阀门机构之间设有传动配合;其特征在于：
所述料箱下侧设有固定设有分流箱，所述分流箱中设有与所述装料腔连通的中间腔，所述阀门机构设置于所述中间腔中，所述阀门机构开启后每隔一段固定时间后使所述中间腔开启，使所述装料腔中的絮凝剂进入所述分流机构中;
所述分流机构包括设置于所述分流箱中的左分流腔、右分流腔，所述左分流腔与所述右分流腔与所述中间腔连通，所述左分流腔与所述中间腔连通口面积大于所述右分流腔与所述中间腔连通口面积，所述中间腔底壁转动设有转动轴，所述转动轴上固定设有转盘，所述转盘中设有上下贯穿的连通孔，絮凝剂通过连通孔进入所述左分流腔或所述右分流腔中，所述右分流腔与所述左分流腔中进入的絮凝剂的量为固定比例，所述左分流腔下侧连通设有储存机构，通过所述左分流腔进入的絮凝剂储存在所述储存机构中，所述右分流腔下侧设有取样机构;
所述取样机构包括混合箱、水质检测机构、搅拌叶轮、水管，所述分流箱下端面固定与所述右分流腔连通的右连接管，所述混合箱固定设置于所述右连接管下侧，所述混合箱中设有下端封闭的混合腔，所述混合腔通过所述水管与废水池连通，所述水质检测机构设置于所述混合腔内壁中，所述废水池中的一部分含煤废水经过所述水管进入所述混合腔中，进入所述混合腔中一部分含煤废水与所述废水池中的含煤废水比例与进入所述右分流腔与所述左分流腔中的絮凝剂比例相同，废水进入所述混合腔中后与通过所述右分流腔进入的絮凝剂混合，所述搅拌叶轮转动进行搅拌，沉淀完成后所述水质检测机构开启进行检测;
所述分流箱上设有开启机构，所述开启机构与所述储存机构、所述取样机构传动配合，开启所述水质检测机构进行检测后如合格，所述开启机构将所述储存机构中的絮凝剂倒入所述废水池中，并将所述混合腔中的废水倒入所述废水池中，如不合格，则所述阀门机构再次开启，继续添加絮凝剂。
2.根据权利要求 1 所述的一种发电厂含煤废水自动处理设备，其特征在于：所述阀门机构包括设置于所述分流箱中的齿轮腔，所述齿轮腔位于所述中间腔后侧，所述中间腔后壁转动设有阀门轴，所述阀门轴上固定设有旋转球，所述旋转球将所述中间腔封闭，所述旋转球中设有向上开口的取料槽，所述阀门轴后端延伸至所述齿轮腔中，所述齿轮腔后壁固定设有阀门马达，所述阀门轴与所述阀门马达动力连接，所述阀门轴上固定设有主齿轮;
所述分流箱中设有传动腔，所述传动腔后壁转动设有传动轴，所述传动轴后端延伸至所述齿轮腔中，所述传动轴上固定设有下锥齿轮，所述转动轴下端固定设有与所述下锥齿轮啮合的上锥齿轮，所述齿轮腔后壁转动设有齿轮轴，所述齿轮轴上固定设有与所述主齿轮啮合的副齿轮，所述齿轮轴上固定设有凸轮，所述齿轮腔后壁中设有滑槽，所述滑槽中滑动设有滑块，所述滑块与所述滑槽底壁之间连接有弹簧，所述滑块前端面通过固定杆固定设有齿条，所述齿条上端与所述凸轮相抵，所述传动轴后端固定设有与所述齿条啮合的传动齿轮。
3.根据权利要求 1 所述的一种发电厂含煤废水自动处理设备，其特征在于：所述储存机构包括固定设置于所述分流箱下侧的左连接管，所述左连接管与所述左分流腔连通，所述左连接管下端固定设有储存箱，所述储存箱中设有与所述左连接管连通的储存腔，所述储存腔向下开口，所述储存腔中滑动设有封闭塞。
4.根据权利要求 1 所述的一种发电厂含煤废水自动处理设备，其特征在于：所述混合腔后壁中固定设有搅拌马达，所述搅拌马达与所述搅拌叶轮动力连接，所述混合箱左右内壁中设有安装腔，所述安装腔前后壁转动设有安装轴，所述安装轴上固定设有将所述混合腔封闭的封闭板，所述安装轴与所述安装腔内壁之间连接有扭簧。
5.根据权利要求 1 所述的一种发电厂含煤废水自动处理设备，其特征在于：所述开启机构包括固定置于所述分流箱下端面的旋转马达，所述旋转马达与所述水质检测机构电性连接，当所述水质检测机构检测到水质合格时，所述旋转马达启动，所述旋转马达下端动力连接有螺纹套筒，所述螺纹套筒中螺纹配合有螺纹杆，所述螺纹杆下端固定设有活动板，所述活动板前端面固定设有左连接杆，所述左连接杆与所述封闭塞固定连接，所述活动板前端面固定设有两个右连接杆，所述右连接杆与所述封闭板之间铰接有铰接杆。
6.根据权利要求3 所述的一种发电厂含煤废水自动处理设备，其特征在于：所述储存箱、所述混合箱设置在所述废水池上侧。
7.根据权利要求 1 所述的一种发电厂含煤废水自动处理设备，其特征在于：所述水管下端设有抽水泵，所述抽水泵设置于所述废水池中，取样时，所述抽水泵启动将所述废水池中的废水抽入所述混合腔中。
8.根据权利要求 1 所述的一种发电厂含煤废水自动处理设备，其特征在于：所述水质检测机构为透光率测试仪。
说明书
一种发电厂含煤废水自动处理设备
技术领域
本发明涉及一种发电厂含煤废水自动处理设备，主要涉及水处理技术领域。
背景技术
发电厂每天均会产生大量来自皮带栈桥、转运站、汽运煤道路等冲洗水及煤场区域因降雨而汇集而成为含煤废水，含煤废水具有悬浮物量大、色度高等特点，若外排将严重污染周边环境，同时会造成水的浪费，现有技术中一般采用絮凝剂如聚合氯化铝等进行进行悬浊物絮凝沉淀处理，对于不同的浓度的含煤废水，所添加的絮凝剂量也不同，传统中絮凝剂添加量一般由人工添加，费时费力，而且难以精确控制用量，针对上述缺点，本发明进行了改进。
发明内容
本发明要解决的技术问题是提供一种发电厂含煤废水自动处理设备，克服传统含煤废水处理过程中难以精确投放絮凝剂的问题。
本发明是通过以下技术方案来实现的。

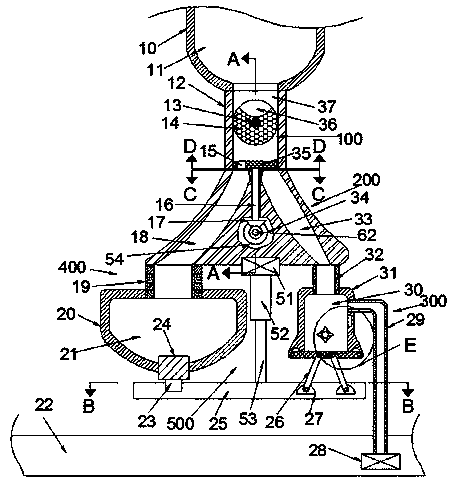

本发明的一种发电厂含煤废水自动处理设备，包括料箱以及设置于所述料箱中的装料腔，所述装料腔中装有絮凝剂，所述料箱下侧设有阀门机构，所述阀门机构下侧设有分流机构，所述分流机构与所述阀门机构之间设有传动配合;
所述料箱下侧设有固定设有分流箱，所述分流箱中设有与所述装料腔连通的中间腔，所述阀门机构设置于所述中间腔中，所述阀门机构开启后每隔一段固定时间后使所述中间腔开启，使所述装料腔中的絮凝剂进入所述分流机构中;
所述分流机构包括设置于所述分流箱中的左分流腔、右分流腔，所述左分流腔与所述右分流腔与所述中间腔连通，所述左分流腔与所述中间腔连通口面积大于所述右分流腔与所述中间腔连通口面积，所述中间腔底壁转动设有转动轴，所述转动轴上固定设有转盘，所述转盘中设有上下贯穿的连通孔，絮凝剂通过连通孔进入所述左分流腔或所述右分流腔中，所述右分流腔与所述左分流腔中进入的絮凝剂的量为固定比例，所述左分流腔下侧连通设有储存机构，通过所述左分流腔进入的絮凝剂储存在所述储存机构中，所述右分流腔下侧设有取样机构;
所述取样机构包括混合箱、水质检测机构、搅拌叶轮、水管，所述分流箱下端面固定与所述右分流腔连通的右连接管，所述混合箱固定设置于所述右连接管下侧，所述混合箱中设有下端封闭的混合腔，所述混合腔通过所述水管与废水池连通，所述水质检测机构设置于所述混合腔内壁中，所述废水池中的一部分含煤废水经过所述水管进入所述混合腔中，进入所述混合腔中一部分含煤废水与所述废水池中的含煤废水比例与进入所述右分流腔与所述左分流腔中的絮凝剂比例相同，废水进入所述混合腔中后与通过所述右分流腔进入的絮凝剂混合，所述搅拌叶轮转动进行搅拌，沉淀完成后所述水质检测机构开启进行检测;
所述分流箱上设有开启机构，所述开启机构与所述储存机构、所述取样机构传动配合，开启所述水质检测机构进行检测后如合格，所述开启机构将所述储存机构中的絮凝剂倒入所述废水池中，并将所述混合腔中的废水倒入所述废水池中，如不合格，则所述阀门机构再次开启，继续添加絮凝剂。
进一步的，所述阀门机构包括设置于所述分流箱中的齿轮腔，所述齿轮腔位于所述中间腔后侧，所述中间腔后壁转动设有阀门轴，所述阀门轴上固定设有旋转球，所述旋转球将所述中间腔封闭，所述旋转球中设有向上开口的取料槽，所述阀门轴后端延伸至所述齿轮腔中，所述齿轮腔后壁固定设有阀门马达，所述阀门轴与所述阀门马达动力连接，所述阀门轴上固定设有主齿轮;
所述分流箱中设有传动腔，所述传动腔后壁转动设有传动轴，所述传动轴后端延伸至所述齿轮腔中，所述传动轴上固定设有下锥齿轮，所述转动轴下端固定设有与所述下锥齿轮啮合的上锥齿轮，所述齿轮腔后壁转动设有齿轮轴，所述齿轮轴上固定设有与所述主齿轮啮合的副齿轮，所述齿轮轴上固定设有凸轮，所述齿轮腔后壁中设有滑槽，所述滑槽中滑动设有滑块，所述滑块与所述滑槽底壁之间连接有弹簧，所述滑块前端面通过固定杆固定设有齿条，所述齿条上端与所述凸轮相抵，所述传动轴后端固定设有与所述齿条啮合的传动齿轮。
进一步的，所述储存机构包括固定设置于所述分流箱下侧的左连接管，所述左连接管与所述左分流腔连通，所述左连接管下端固定设有储存箱，所述储存箱中设有与所述左连接管连通的储存腔，所述储存腔向下开口，所述储存腔中滑动设有封闭塞。
进一步的，所述混合腔后壁中固定设有搅拌马达，所述搅拌马达与所述搅拌叶轮动力连接，所述混合箱左右内壁中设有安装腔，所述安装腔前后壁转动设有安装轴，所述安装轴上固定设有将所述混合腔封闭的封闭板，所述安装轴与所述安装腔内壁之间连接有扭簧。
进一步的，所述开启机构包括固定置于所述分流箱下端面的旋转马达，所述旋转马达与所述水质检测机构电性连接，当所述水质检测机构检测到水质合格时，所述旋转马达启动，所述旋转马达下端动力连接有螺纹套筒，所述螺纹套筒中螺纹配合有螺纹杆，所述螺纹杆下端固定设有活动板，所述活动板前端面固定设有左连接杆，所述左连接杆与所述封闭塞固定连接，所述活动板前端面固定设有两个右连接杆，所述右连接杆与所述封闭板之间铰接有铰接杆。
进一步的，所述储存箱、所述混合箱设置在所述废水池上侧。
进一步的，所述水管下端设有抽水泵，所述抽水泵设置于所述废水池中，取样时，所述抽水泵启动将所述废水池中的废水抽入所述混合腔中。
进一步的，所述水质检测机构为透光率测试仪。
本发明的有益效果 ：本发明可自动从废水池中进行一定比例的取样，并对取样进行絮凝剂的添加，当取样中废水处理合格后，再向废水池中添加絮凝剂，取样废水体积与废水池中废水体积之比等于先添加絮凝剂质量与后添加絮凝剂质量之比，从而精确控制絮凝剂的投放量，达到更好的效果，相较于人工添加，效率更高。
