申请日2019.04.02
公开(公告)日2019.08.13
IPC分类号E03F5/22
摘要
本发明涉及一种黑臭水体整治的活水泵站包括潜水泵，属于城市水环境领技术领域。其包括潜水泵、防护罩、泵基础板、加固层、活水管道、管支架及管堵，防护罩为不锈钢矩形框架结构，罩住潜水泵，防护罩与潜水泵均通过螺栓固定在泵基础板上，防护罩下层为封闭的薄钢板，可防止河底泥沙涌入，上层为活动盖板，便于后期检修;所述泵基础板位于加固层上，泵基础板用于固定上部结构;所述活水管道与潜水泵连接，所述活水管道通过管支架固定在驳岸上。本发明通过在河道里安装活水泵站，节约了用地，同时直接抽取河水，控制柜设置在驳岸上，岸上直接可以操控活水泵站，且结构简单、操作管理方便、运行稳定、整体吊装检修，可减少取水井的设置，减少工程投资，尤其针对于城区段用地紧张的黑臭水体整治。
权利要求书
1.一种黑臭水体整治的活水泵站，其特征是：包括防护罩(1)、潜水泵(2)、泵基础板(3)、加固层(8)、活水管道(5)及管支架(4)，防护罩(1)罩住潜水泵(2)，防护罩(1)与潜水泵(2)均通过螺栓固定在泵基础板(3)上;所述泵基础板(3)位于加固层(8)上，泵基础板(3)用于固定上部结构;所述活水管道(5)与潜水泵(2)连接，所述活水管道(5)通过管支架(4)固定在驳岸(11)上，为了防止空管时管道上浮，活水管道(5)管中心标高不低于河道常水位标高，管堵(7)位于管道末端，控制柜设置在驳岸上，通过岸上控制柜内的控制单元控制河道内的活水泵站，所述防护罩(1)为矩形框架结构，其矩形框架结构由矩形框架、钢筋网(14)、薄钢板(13)组成，所述矩形框架下部区域附着薄钢板(13)，防止河底泥沙涌入，所述矩形框架上部区域附着钢筋网(14)。
2.根据权利要求1所述的一种黑臭水体整治的活水泵站，其特征是：所述泵基础板(3)、加固层(8)为水工构筑物，混凝土采用防渗混凝土，钢筋保护层厚度不少于10mm。
3.根据权利要求1所述的一种黑臭水体整治的活水泵站，其特征是：所述矩形框架的支架间距为30cm~40cm，所述钢筋网(14)的孔径为3~5mm，所述钢筋网(14)为附着于四周的4个面和上部的1个面组成，其中上部1个面的框架能打开，方便后续检修。
4.根据权利要求1所述的一种黑臭水体整治的活水泵站，其特征是：所述潜水泵(2)设有检修绳索挂至驳岸上，且防护罩(1)与泵基础板(3)通过螺栓连接，可实现防护罩(1)、潜水泵(2)、泵基础板(3)整体吊装检修。
5.根据权利要求1所述的一种黑臭水体整治的活水泵站，其特征是：所述潜水泵(2)连通活水管道(5)，所述活水管道(5)设置为水平布置，管支架(4)按照活水管道(5)的管径以15~25m间距.布置，管支架(4)设置管箍对活水管道(5)进行固定，防止活水管道(5)受到水击或外力脱离管支架(4)。
6.根据权利要求1所述的一种黑臭水体整治的活水泵站，其特征是：所述管支架(4)采用不锈钢304材质，通过膨胀螺栓固定在驳岸(11)上。
7.根据权利要求1所述的一种黑臭水体整治的活水泵站，其特征是：所述活水管道(5)管道末端布水均匀，在管道末端设置多个出水口(6)，其横截面随着管长逐渐变小，所述活水管道(5)中间衔接位置采用同心异径管和异径三通连接。
8.根据权利要求1所述的一种黑臭水体整治的活水泵站，其特征是： 对于连通的河道，活水泵站设置在外河(10)与目标河道(9)的交叉口，活水管道(5)末端出口设置在目标河道(9)的中部;对于断头浜河道，活水泵站设置在外河(10)与目标河道(9)的交叉口，活水管道(5)末端设置在目标河道(9)的末端。
说明书
一种黑臭水体整治的活水泵站
技术领域
本发明涉及一种黑臭水体整治的活水泵站，属于城市水环境领技术领域。
背景技术
近年来，河道黑臭现象成为了老百姓反映强烈的水环境问题，不仅损害了城市人居环境，也严重影响城市形象。随着城市化进程加剧，许多城市河道的空间不断被侵占，挤压，部分河道成为了断头浜，甚至死浜、湖塘。当自然流淌的河道被挤压、斩断为断头浜后，河道流动性差，自净能力差，水质恶化严重，极易演变为黑臭水体。城市黑臭水体的整治目前按照“控源截污、内源治理、活水循环、清水补给、水质净化、生态修复”的基本技术路线具体实施。这种封闭或半封闭的河道在完成“控源截污、内源治理”后急需对水质进行提升，目前传统的做法是河道上建设双向调水泵站，可以两侧进行调水，但是双向调水泵站同时会阻断水系连通，影响河道正常的功能;或者在驳岸上建设调水泵站，对封闭或半封闭的河道进行调水从而活水循环。但目前整治的大部分河道往往位于城区，河道蓝线被压缩，周围用地有限，很多工程没有足够的红线设置调水泵站，急需一种结构简单、经济实用的调水活水方式。
发明内容
本发明的目的在于针对现有技术中双向调水泵站会阻断水系连通，影响河道正常的功能，驳岸上的调水泵站往往需要占地，目前城区河道往往用地有限的不足，本发明提供了一种黑臭水体整治的活水泵站，能节约用地，同时直接可抽取河水，控制柜设置在驳岸上，通过岸上控制柜内的控制单元控制河道内的活水泵站，且结构简单、操作管理方便、运行稳定。
按照本发明提供的技术方案，一种黑臭水体整治的活水泵站包括潜水泵，其包括潜水泵、防护罩、泵基础板、加固层、活水管道及管支架，防护罩为不锈钢矩形框架结构，罩住潜水泵，防护罩与潜水泵均通过螺栓固定在泵基础板上;所述泵基础板位于加固层上，泵基础板用于固定上部结构;所述活水管道与潜水泵连接，所述活水管道通过管支架固定在驳岸上，为了防止空管时管道上浮，活水管道管中心标高不低于河道常水位标高，管堵位于管道末端，控制柜设置在驳岸上，通过岸上控制柜内的控制单元控制河道内的活水泵站，所述防护罩为矩形框架结构，其矩形框架结构由矩形框架、钢筋网、薄钢板组成，所述矩形框架下部区域附着薄钢板，防止河底泥沙涌入，所述矩形框架上部区域附着钢筋网。
作为本发明的进一步改进，所述潜水泵、防护罩及活水管道材质均采用316L不锈钢。
作为本发明的进一步改进，所述泵基础板、加固层为水工构筑物，混凝土采用防渗混凝土，钢筋保护层厚度不少于10mm。
作为本发明的进一步改进，所述矩形框架的支架间距为30cm~40cm，所述钢筋网的孔径为3~5mm，所述钢筋网为附着于四周的4个面和上部的1个面组成，其中上部1个面的框架能打开，方便后续检修。
作为本发明的进一步改进，所述潜水泵设有检修绳索挂至驳岸上，且防护罩与泵基础板通过螺栓连接，可实现防护罩、潜水泵、泵基础板整体吊装检修。
作为本发明的进一步改进，所述潜水泵连通活水管道，所述活水管道设置为水平布置，管支架按照活水管道的管径以15~25m间距布置，管支架设置管箍对活水管道进行固定，防止活水管道受到水击或外力脱离管支架。
作为本发明的进一步改进，所述管支架采用不锈钢304材质，通过膨胀螺栓固定在驳岸上。
作为本发明的进一步改进，所述活水管道管道末端布水均匀，可在末端设置多个出水口，其横截面随着管长逐渐变小，所述活水管道5中间衔接位置采用同心异径管和异径三通连接。

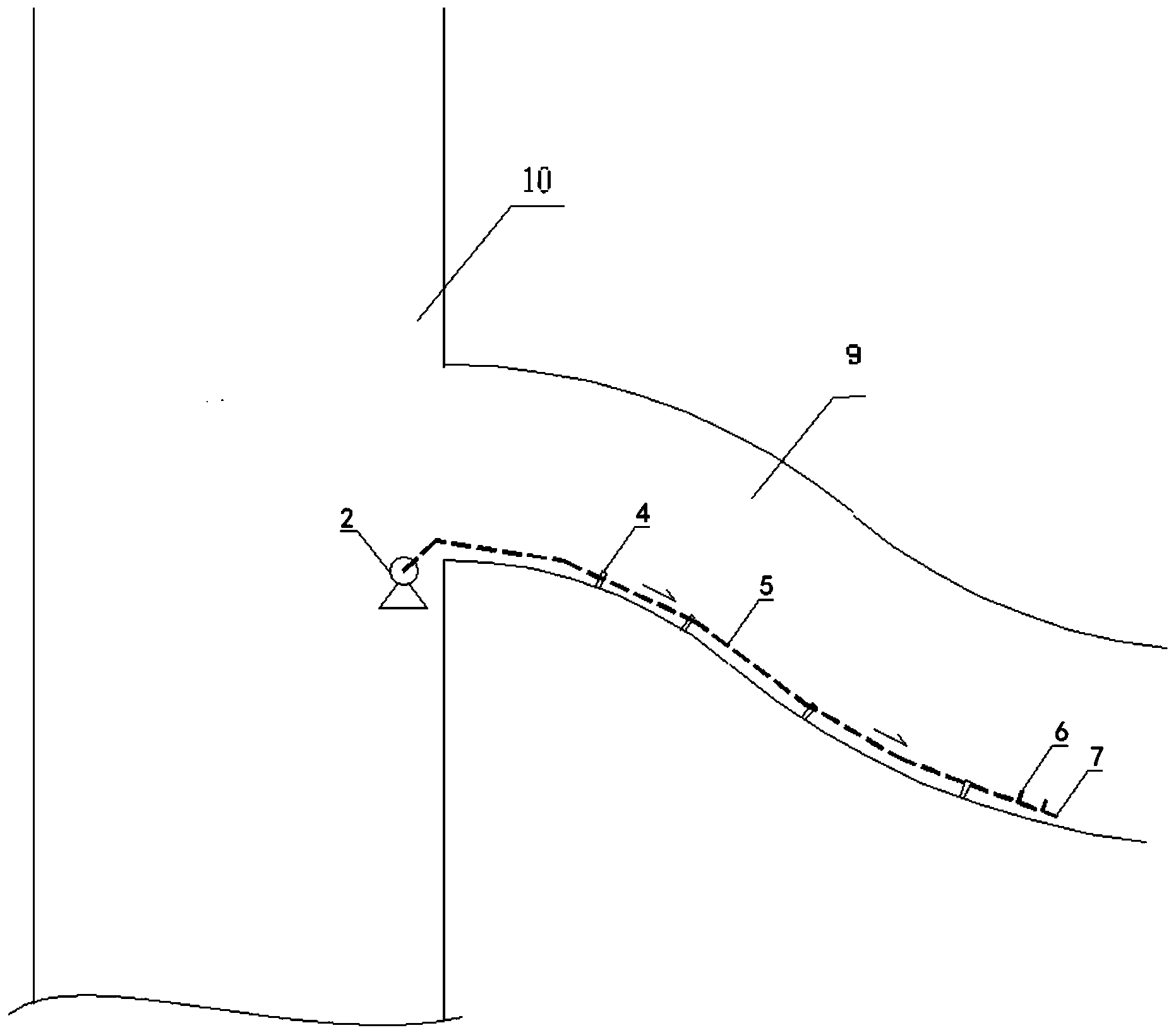

作为本发明的进一步改进，对于连通的河道，活水泵站设置在外河与目标河道的交叉口，活水管道末端出口设置在目标河道的中部;对于断头浜河道，活水泵站设置在外河与目标河道的交叉口，活水管道末端设置在目标河道的末端。
作为本发明的进一步改进，活水泵站需要设置在河道两侧具有开阔地带处，方便潜水泵检修和养护。
本发明与已有技术相比具有以下优点：
(1)本发明活水泵站适用于岸上用地紧张，需要将活水泵站安装在驳岸下侧河道的工况条件。活水泵站中的潜水泵抽取河道中的水，加压后通过管道排至远处河道，从而起到活水作用。为了让活水管道中布水较为均匀，活水管道管径逐级变小。由于潜水泵安装在河床上，需要对河底淤泥进行处理，埋设加固层，防止泵不均匀下沉，还可以局部加高河床，防止潜水泵吸入河底沉积物。同时为了防止河道打捞船只对潜水泵意外触伤，建议在潜水泵外加不锈钢防护罩，对潜水泵进行保护。
(2)本发明通过在河道里安装活水泵站，节约了用地，同时直接抽取河水，控制柜设置在驳岸上，岸上直接可以操控活水泵站，且结构简单、操作管理方便、运行稳定、经济适用，可减少取水井的设置，减少工程投资，尤其针对于城区段用地紧张的黑臭水体整治。
(3)本发明通过在河道里安装活水泵站，无需设置导轨，能够适应城区不同坡度的驳岸，提高了适应性;且活水泵站可实现整体吊装，检修方便。
(4)本发明用于黑臭水体整治的活水泵站，设置在驳岸下侧河道内，不占用驳岸上用地，节约用地，减少了行政审批。通过岸上控制柜内的PLC控制河道内的活水泵站，简单方便。
(5)本发明用于黑臭水体整治的活水泵站，活水管道末端采用大阻力配水系统，通过设置多个出水口，均匀出水。
(6)本发明用于黑臭水体整治的活水泵站，外加防护罩不仅起到格栅过滤的作用，同时还能防止河道中打捞船对潜水泵的冲撞，防止潜水泵的破坏。（发明人刘晋;段腾腾）
