申请日2019.10.18
公开(公告)日2019.12.06
IPC分类号C02F3/34; C02F103/18
摘要
本发明公开了一种用于船舶尾气脱硫废水的处理装置及其使用方法，属于船舶尾气脱硫废水处理领域。一种用于船舶尾气脱硫废水的处理装置及其使用方法，先将机构的进出口全部沉浸在水体中，之后通过启动泵向进水三通管内部灌水，将整体机构内部的空气排出，之后关闭启动泵，水流将会在虹吸作用下通过虹吸进水管进入微生物过滤管中，在虹吸作用下通过该管道，之后再进入排水仓中，在排水仓中设置有溢流堰，高于溢流堰的水体，将会平稳排出，微生物则沉淀到水体底部，之后通过微生物输送泵再次返回波动微生物固定机构中，进行脱硫操作。
权利要求书

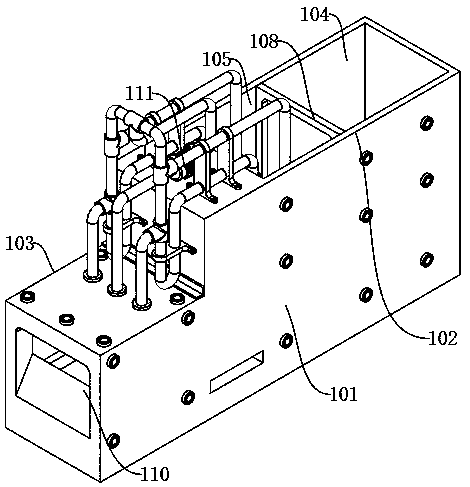

1.一种用于船舶尾气脱硫废水的处理装置及其使用方法，包括支撑基座(101)、缓冲仓(102)和排水仓(103)：其特征在于，所述支撑基座(101)后侧设置有缓冲仓(102)，所述缓冲仓(102)从后向前通过过滤格栅(108)分隔为曝气仓(104)和固硫仓(105)，所述支撑基座(101)前侧设置有排水仓(103)，所述排水仓(103)从上到下通过分隔格栅(109)分隔为溢流仓(106)和微生物回收仓(107)，所述排水仓(103)前侧设置有溢流堰(110)，所述支撑基座(101)上固定安装有启动泵(111)，所述启动泵(111)进水口通过管道设置在溢流仓(106)内部，所述启动泵(111)出水口通过管道与虹吸脱硫机构固定连接，所述虹吸脱硫机构内部固定安装有波动微生物固定机构，所述波动微生物固定机构通过管道与微生物运输泵(112)出口固定连接，所述微生物运输泵(112)进水口通过管道设置在微生物回收仓(107)内部，所述微生物运输泵(112)固定安装在支撑基座(101)底侧内部。
2.根据权利要求1所述的一种用于船舶尾气脱硫废水的处理装置及其使用方法，其特征在于：所述虹吸脱硫机构包括：进水三通管(201)、虹吸防溢流管(202)、虹吸管进水管(203)、虹吸出水管(204)、连接管(205)、出水三通管(206)和微生物过滤管(207)，所述气动泵(111)出水口通过管道与进水三通管(201)上端固定连接，所述进水三通管(201)中部与虹吸防溢流管(202)一端固定连接，所述虹吸防溢流管(202)另一端设置在固硫仓(105)内部，所述进水三通管(201)下端与连接管(205)上端固定连接，所述连接管(205)下端与出水三通管(206)下端固定连接，所述出水三通管(206)中部通过管道与虹吸出水管(204)一端固定连接，所述虹吸出水管(204)另一端设置在溢流仓(106)内部，所述出水三通管(206)下端与虹吸进水管(203)一端固定连接，所述虹吸进水管(203)另一端设置在固硫仓(105)内部，所述虹吸进水管(203)呈横置S型，所述虹吸进水管(203)上端中部固定安装有两组微生物过滤管(207)，所述微生物过滤管(207)内部固定安装有波动微生物固定机构，所述虹吸出水管(204)下端设置有防倒吸机构。
3.根据权利要求2所述的一种用于船舶尾气脱硫废水的处理装置及其使用方法，其特征在于：所述波动微生物固定机构包括：环形连接圈(301)、波纹管(302)、回形分布管道(303)、波动外壳(304)、连接外壳(305)、连接轴(306)、扭力弹簧(307)、微生物溢出孔板(308)、微生物附着板(309)和环形过滤格栅(310)，所述微生物过滤管(207)前后两端内部固定套接有环形过滤格栅(310)，所述环形过滤格栅(310)中部靠内一侧与波纹管(302)一端固定连接，所述环形过滤格栅(310)靠外一端通过管道与微生物输送泵(112)固定连接，所述波纹管(302)靠内一端与环形连接圈(301)两端固定连接，所述环形连接圈(301)内部为中空设计，所述环形连接圈(301)外部通过管道与回形分布管道(303)一端固定连接，所述回形分布管道(303)固定安装在波动外壳(304)内部，所述波动外壳(304)前侧面固定安装有微生物溢出孔板(308)，所述微生物溢出孔板(308)上固定安装有微生物附着板(309)，所述波动外壳(304)外侧固定安装有连接外壳(305)，所述连接外壳(305)内部固定安装有扭力弹簧(307)，所述扭力弹簧(307)与连接轴(306)固定连接，所述连接轴(306)靠外一端与微生物过滤管(207)固定连接。
4.根据权利要求2所述的一种用于船舶尾气脱硫废水的处理装置及其使用方法，其特征在于：所述虹吸防溢流管(202)进口高于虹吸进水管(203)，所述虹吸进水管(203)进口高于虹吸出水管(204)出口。
5.根据权利要求2所述的一种用于船舶尾气脱硫废水的处理装置及其使用方法，其特征在于：所述防倒吸机构包括：固定圈(401)、弹簧套管(402)、弹簧(403)、密封板(404)和透水内管(405)，所述虹吸出水管(204)出水口处上侧外部固定套接有固定圈(401)，所述固定圈(401)外侧呈环状固定安装有弹簧套管(402)，所述弹簧套管(402)内部活动套接有弹簧(403)，所述弹簧(403)下端与密封板(404)上表面固定连接，所述密封板(404)上表面中部固定安装有透水内管(405)，所述透水内管(405)活动套接在虹吸出水管(402)内部。
6.根据权利要求5所述的一种用于船舶尾气脱硫废水的处理装置及其使用方法，其特征在于：所述透水内管(405)与密封板(404)连接处设置有密封圈。
说明书
一种用于船舶尾气脱硫废水的处理装置及其使用方法
技术领域
本发明涉及船舶尾气脱硫废水处理领域，尤其涉及一种用于船舶尾气脱硫废水的处理装置及其使用方法。
背景技术
目前船舶在运行过程中会产生较多的硫化物，直接排放势必会对环境造成不可估量的污染;随着社会的发展，人们的环保意识越来越强，以及国家对环境保护力度的加大，目前国家对锅炉烟气的排放均设定有排放标准，所以现有废水排放处理要求也就越高;目前用于锅炉废水脱硫装置在连续处理废水时，出现脱硫性能不稳定，脱硫效率低的问题。
现有的一种用于船舶尾气脱硫废水的处理装置及其使用方法，耗能大，不环保。
发明内容
本发明的目的是为了解决现有的耗能大，不环保的问题，而提出的一种用于船舶尾气脱硫废水的处理装置及其使用方法。
为了实现上述目的，本发明采用了如下技术方案：
一种用于船舶尾气脱硫废水的处理装置及其使用方法，包括支撑基座、缓冲仓和排水仓，所述支撑基座后侧设置有缓冲仓，所述缓冲仓从后向前通过过滤格栅分隔为曝气仓和固硫仓，所述支撑基座前侧设置有排水仓，所述排水仓从上到下通过分隔格栅分隔为溢流仓和微生物回收仓，所述排水仓前侧设置有溢流堰，所述支撑基座上固定安装有启动泵，所述启动泵进水口通过管道设置在溢流仓内部，所述启动泵出水口通过管道与虹吸脱硫机构固定连接，所述虹吸脱硫机构内部固定安装有波动微生物固定机构，所述波动微生物固定机构通过管道与微生物运输泵出口固定连接，所述微生物运输泵进水口通过管道设置在微生物回收仓内部，所述微生物运输泵固定安装在支撑基座底侧内部。
优选地，所述虹吸脱硫机构包括：进水三通管、虹吸防溢流管、虹吸管进水管、虹吸出水管、连接管、出水三通管和微生物过滤管，所述气动泵出水口通过管道与进水三通管上端固定连接，所述进水三通管中部与虹吸防溢流管一端固定连接，所述虹吸防溢流管另一端设置在固硫仓内部，所述进水三通管下端与连接管上端固定连接，所述连接管下端与出水三通管下端固定连接，所述出水三通管中部通过管道与虹吸出水管一端固定连接，所述虹吸出水管另一端设置在溢流仓内部，所述出水三通管下端与虹吸进水管一端固定连接，所述虹吸进水管另一端设置在固硫仓内部，所述虹吸进水管呈横置S型，所述虹吸进水管上端中部固定安装有两组微生物过滤管，所述微生物过滤管内部固定安装有波动微生物固定机构，所述虹吸出水管下端设置有防倒吸机构。
优选地，所述波动微生物固定机构包括：环形连接圈、波纹管、回形分布管道、波动外壳、连接外壳、连接轴、扭力弹簧、微生物溢出孔板、微生物附着板和环形过滤格栅，所述微生物过滤管前后两端内部固定套接有环形过滤格栅，所述环形过滤格栅中部靠内一侧与波纹管一端固定连接，所述环形过滤格栅靠外一端通过管道与微生物输送泵固定连接，所述波纹管靠内一端与环形连接圈两端固定连接，所述环形连接圈内部为中空设计，所述环形连接圈外部通过管道与回形分布管道一端固定连接，所述回形分布管道固定安装在波动外壳内部，所述波动外壳前侧面固定安装有微生物溢出孔板，所述微生物溢出孔板上固定安装有微生物附着板，所述波动外壳外侧固定安装有连接外壳，所述连接外壳内部固定安装有扭力弹簧，所述扭力弹簧与连接轴固定连接，所述连接轴靠外一端与微生物过滤管固定连接。
优选地，所述虹吸防溢流管进口高于虹吸进水管，所述虹吸进水管进口高于虹吸出水管出口。
优选地，所述防倒吸机构包括：固定圈、弹簧套管、弹簧、密封板和透水内管，所述虹吸出水管出水口处上侧外部固定套接有固定圈，所述固定圈外侧呈环状固定安装有弹簧套管，所述弹簧套管内部活动套接有弹簧，所述弹簧下端与密封板上表面固定连接，所述密封板上表面中部固定安装有透水内管，所述透水内管活动套接在虹吸出水管内部。
优选地，所述透水内管与密封板连接处设置有密封圈。
与现有技术相比，本发明提供了一种用于船舶尾气脱硫废水的处理装置及其使用方法，具备以下有益效果：
1.本发明通过设置有虹吸脱硫机构，在使用时，先将机构的进出口全部沉浸在水体中，之后通过启动泵向进水三通管内部灌水，将整体机构内部的空气排出，之后关闭启动泵，水流将会在虹吸作用下通过虹吸进水管进入微生物过滤管中，在虹吸作用下通过该管道，之后再进入排水仓中，在排水仓中设置有溢流堰，高于溢流堰的水体，将会平稳排出，微生物则沉淀到水体底部，之后通过微生物输送泵再次返回波动微生物固定机构中，进行脱硫操作。
2.本发明设置有波动微生物固定机构，在使用的时候，微生物螺纹输送泵将回流的微生物通过管道输入环形连接圈中，通过环形连接圈输入回形分布管道中，并通过回形分布管道均匀分布在微生物溢出孔板中，之后微生物附着在微生物附着板上，对过来的水体进行微生物脱硫操作，并且在波动外壳上设置有连接外壳，连接外壳中安装有扭力弹簧，通过扭力弹簧使水流在冲击波动外壳时，减小一部分冲击力，并且环形连接圈前后两侧设置有波纹管，可以随着波动外壳前后移动而形变，减小水流冲击。
3.本发明设置有防倒吸机构，在使用的时候，当进行虹吸作业时，水流将会冲击密封板，带动弹簧拉伸使透水内管移出虹吸出水管内部，从而使水流可以流出，当出现反向虹吸效益时，将会对密封板产生吸力，并结合弹簧的拉力将密封板向内拉动，带动透水内管在虹吸出水管内部移动，从而关闭虹吸出水管。（发明人曹庆祝;姜巍崯;张伯硕）
