申请日2019.10.11
公开(公告)日2019.12.13
IPC分类号C04B33/16; C04B33/135; C04B33/132; C04B33/13; C04B33/04
摘要
本发明提供的一种污泥制砖添加剂，煤渣、二氧化硅、三氧化二铝;其质量分数配比如下：煤渣70‑80%，二氧化硅0‑10%，三氧化二铝0‑5%。本发明中煤渣是一种工业固体废物，资源化利用可以提供烧结砖焙烧时的热量。SiO2(二氧化硅)是烧结砖原料中的主要成份，本发明中添加了Al2O3(三氧化二铝)，提高了烧结砖的力学强度，降低了烧成温度，进而减少耗煤量变化，同事的使得烧结砖颜色更深。
权利要求书
1.一种污泥制砖添加剂，其特征在于，包括：煤渣、二氧化硅、三氧化二铝;其质量分数配比如下：煤渣70-80%，二氧化硅0-10%，三氧化二铝0-5%。
2.如权利要求1所述的污泥制砖添加剂，其特征在于，还包括氧化钙，其按质量百分比为0-1.5%。
3.如权利要求1所述的污泥制砖添加剂，其特征在于，还包括三氧化二铁;其按质量百分比为0-5%。
4.如权利要求1所述的污泥制砖添加剂，其特征在于，还包括玻璃碎渣，其按质量百分比为10-15%。
5.一种污泥制砖添加剂的制备方法，其特征在于，包括以下步骤：
1)分别将块状煤渣、二氧化硅、三氧化二铝、氧化钙、三氧化二铁和玻璃碎渣破碎为粉末状;
2)依次称取预定质量分数配比的煤渣、二氧化硅、三氧化二铝、三氧化二铁、玻璃碎渣、氧化钙，使其充分混合，得到添加剂。
6.权利要求5所述的污泥制砖添加剂的制备方法，其特征在于，所述步骤1)中原料粉末的粒径为2-3mm。
7.一种污泥砖，其特征在于，包括市政污泥、页岩和添加剂;其中按绝干重量计，按照质量分数，市政污泥20%-30%、页岩60%-75%和污泥制砖添加剂5%-10%;污泥制砖添加剂为权利要求1至4任意一项权利要求所述的污泥制砖添加剂。
8.如权利要求7所述的污泥砖，其特征在于，所述市政污泥的含水量为30%-40%。
说明书
污泥制砖添加剂、制备方法及污泥砖
技术领域
本发明涉及污泥处理领域，具体涉及一种污泥制砖添加剂、制备方法及污泥砖。
背景技术
目前，污泥制砖添加剂为污泥稳定化、提供烧制所需的热值、调整砖坯塑性指数、提供制砖需要的化学成分、改善烧结砖强度等级等性能;并且添加剂利用煤渣、玻璃碎渣等制成，能够资源化利用部分工业固体废物。
现有的污泥砖添加剂存在制成的污泥砖力学轻度低，烧成温度高，进而导致耗煤量大的缺陷。
发明内容
(一)要解决的技术问题
本发明的目的是提供一种污泥制砖添加剂，解决了现有的工艺污泥制砖添加剂制备的污泥砖力学轻度低，烧成温度高的缺陷。
(二)技术方案
为了解决上述技术问题，本发明提供的一种污泥制砖添加剂，煤渣、二氧化硅、三氧化二铝;其质量分数配比如下：煤渣70-80%，二氧化硅0-10%，三氧化二铝0-5%。本发明中煤渣是一种工业固体废物，资源化利用可以提供烧结砖焙烧时的热量。SiO2(二氧化硅)是烧结砖原料中的主要成份，本发明中添加了Al2O3(三氧化二铝)，提高了烧结砖的力学强度，降低了烧成温度，进而减少耗煤量变化，同时使得烧结砖颜色更深。
优选的，所述污泥制砖添加剂还包括氧化钙，其按质量百分比为0-1.5%。本发明中加入CaO(氧化钙)可以减少污泥制砖时产生的恶臭污染物，但是其含量过高时将缩小烧结温度的范围，给焙烧操作造成困难，易形成酥砖或引起制品爆裂，可导致坯体严重变形，如吸潮、松解、粉化等。本发明将其控制在0-1.5%，降低污泥制砖时产生恶臭，却不会对烧结温度产生影响，其成品强度合理。
优选的，所述污泥制砖添加剂还包括三氧化二铁;其按质量百分比为0-5%。本发明中添加Fe2O3(三氧化二铁)，用作制砖原料中的着色剂，但其含量过高时会降低制品的耐火度。
优选的，所述污泥制砖添加剂还包括玻璃碎渣，其按质量百分比为10-15%。目前玻璃碎渣是一种固体废物，主要成分是二氧化硅，本发明资源化利用作为烧结砖的原料，将废物回收利用;提供制砖原料的塑性，增加了制品的强度极限。

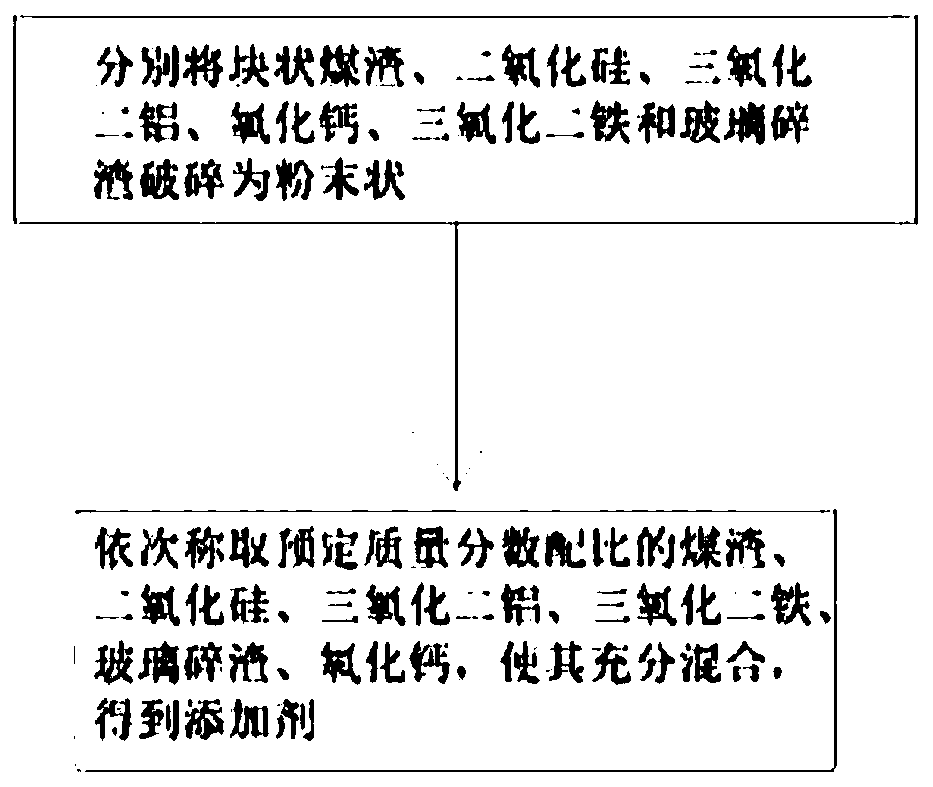

本发明还公开了一种污泥制砖添加剂的制备方法，包括以下步骤：
1)分别将块状煤渣、二氧化硅、三氧化二铝、氧化钙、三氧化二铁和玻璃碎渣破碎为粉末状;
2)依次称取预定质量分数配比的煤渣、二氧化硅、三氧化二铝、三氧化二铁、玻璃碎渣、氧化钙，使其充分混合，得到添加剂。
优选的，所述步骤1)中原料粉末的粒径为2-3mm。本发明通过控制原料粉末的粒径使得煤渣、二氧化硅、三氧化二铝、三氧化二铁、玻璃碎渣、氧化钙充分混合揉合至一起。
本发明还公开了一种污泥砖，包括市政污泥、页岩和添加剂;其中按绝干重量计，按照质量分数，市政污泥20%-30%、页岩60%-75%和污泥制砖添加剂5%-10%;污泥制砖添加剂为权利要求1至4任意一项权利要求所述的污泥制砖添加剂。
优选的，所述市政污泥的含水量为30%-40%。
(三)有益效果
本发明提供的一种污泥制砖添加剂，其具有以下优点：
1、本发明中煤渣是一种工业固体废物，资源化利用可以提供烧结砖焙烧时的热量。SiO2(二氧化硅)是烧结砖原料中的主要成份，本发明中添加了Al2O3(三氧化二铝)，提高了烧结砖的力学强度，降低了烧成温度，进而减少耗煤量变化，同时使得烧结砖颜色更深。（发明人孙凯;赵威;刘猛;刘明浩;卓未龙;王志宏;王宇峰）
