申请日2019.09.04
公开(公告)日2019.11.05
IPC分类号C02F11/121; C02F11/13
摘要
湿污泥脱水装置，网眼输送带的输送带支架置于储水池中;支架固定在台基上，台基建筑在储水池左右两边的地面上，支架上固定有上料仓和两块横向安装板，主动压辊安装在两根横向安装板上，电机通过链条带动主动压辊转动;从动压辊的转轴安装在轴座上。手摇螺杆的右端抵压在滑块上，挡板固定在横向安装板上，挡板挡着方形槽中的弹簧和滑块;从动压辊和主动压辊靠压在一起，脱水罩同时固定在支架上，脱水罩罩着从动压辊和主动压辊的上部。它能大批量对污泥快速脱水，脱水效果好，不需要陶瓷过滤板，省除更换陶瓷过滤板的麻烦，同时节省生产成本。
权利要求书

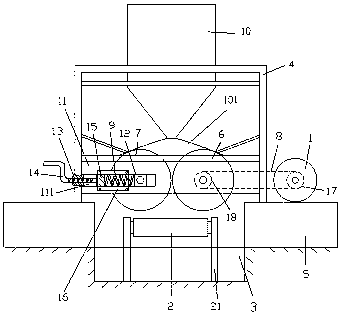

1.湿污泥脱水装置，包括电机(1)和网眼输送带(2)，网眼输送带(2)具有输送带支架(21)，其特征在于：在地面设置有储水池(3)，网眼输送带(2)的输送带支架(21)置于储水池(3)中;支架(4)固定在台基(5)上，台基(5)建筑在储水池(3)左右两边的地面上，支架(4)上固定有上料仓(10)和两块横向安装板(11)，主动压辊(6)安装在两根横向安装板(11)上，电机(1)通过链条(8)带动主动压辊(6)转动;
从动压辊(7)的转轴安装在轴座(12)上，横向安装板(11)上成型有方形槽(111)，轴座(12)插套在方形槽(111)中，弹簧(9)的左端压在滑块(15)上、右端压在轴座(12)上，支架(4)上固定有螺母(13)，手摇螺杆(14)螺接在螺母(13)上，手摇螺杆(14)的右端抵压在滑块(15)上，挡板(16)固定在横向安装板(12)上，挡板(16)挡着方形槽(111)中的弹簧(9)和滑块(15);
从动压辊(7)和主动压辊(6)靠压在一起，从动压辊(7)和主动压辊(6)的尺寸相同，上料仓(10)的下部为锥台状，上料仓(10)的出料口对着从动压辊(7)和主动压辊(6)之间的位置，脱水罩(101)成型或固定在上料仓(10)的下端，脱水罩(101)同时固定在支架(4)上，脱水罩(101)罩着从动压辊(7)和主动压辊(6)的上部。
2.根据权利要求1所述的湿污泥脱水装置，其特征在于：挡板(16)通过螺钉固定在横向安装板(11)上，电机(1)固定在地面上。
3.根据权利要求(1)所述的湿污泥脱水装置，其特征在于：两块横向安装板(11)上均成型有方形槽(111)，方形槽(111)中均插套有轴座(12)，轴座(12)的外壳为方形体。
4.根据权利要求1所述的湿污泥脱水装置，其特征在于：网眼输送带(2)的前端和后端伸出储水池(3)的水面的上表面。
5.根据权利要求1所述的湿污泥脱水装置，其特征在于：电机(1)的转轴上固定有主动链轮(17)，主动压辊(6)的转轴上固定有从动链轮(18)，链条(8)张紧在主动链轮(17)和从动链轮(18)上。
说明书
湿污泥脱水装置
技术领域
本发明涉及污泥处理技术领域，更具体地说涉及一种湿污泥的脱水装置。
背景技术
氟化钙湿污泥自然条件下风干后，其中还含有按重量计40至60%的水份，这样的氟化钙湿污泥在加热沸腾时需要消耗较多的能源，为了让氟化钙湿污泥尽量脱水，需要设计一种污泥快速脱水装置，而市面上还没有一种比较合适的设备。
目前市面上有一种污泥胶水设备，它是在螺旋输送机的壳体上设置有过滤板，让污泥在螺旋输送机中输送时，被挤压的污泥中的水份脱出。其不足之处是：1、这种设备处理污泥量小，无法满足量产处理污泥的需要。2、过滤板上的过滤孔在生产过程中易堵塞，这样需要经常更换过滤板，十分麻烦，而且这种过滤板是陶瓷过滤板，价格也较贵。
发明内容
本发明的目的就是针对现有技术之不足，而提供一种湿污泥脱水装置，它能大批量对污泥快速脱水，脱水效果好，不需要陶瓷过滤板，省除更换陶瓷过滤板的麻烦，同时节省生产成本。
本发明的技术解决措施如下：
湿污泥脱水装置，包括电机和网眼输送带，网眼输送带具有输送带支架，在地面设置有储水池，网眼输送带的输送带支架置于储水池中;支架固定在台基上，台基建筑在储水池左右两边的地面上，支架上固定有上料仓和两块横向安装板，主动压辊安装在两根横向安装板上，电机通过链条带动主动压辊转动;
从动压辊的转轴安装在轴座上，横向安装板上成型有方形槽，轴座1套在方形槽中，弹簧的左端压在滑块上、右端压在轴座上，支架上固定有螺母，手摇螺杆螺接在螺母上，手摇螺杆的右端抵压在滑块上，挡板固定在横向安装板上，挡板挡着方形槽中的弹簧和滑块;
从动压辊和主动压辊靠压在一起，从动压辊和主动压辊的尺寸相同，上料仓的下部为锥台状，上料仓的出料口对着从动压辊和主动压辊之间的位置，脱水罩成型或固定在上料仓的下端，脱水罩同时固定在支架上，脱水罩罩着从动压辊和主动压辊的上部。
所述挡板通过螺钉固定在横向安装板上，电机固定在地面上。
所述两块横向安装板上均成型有方形槽，方形槽中均插套有轴座，轴座的外壳为方形体。
所述网眼输送带的前端和后端伸出储水池的水面的上表面。
所述电机的转轴上固定有主动链轮，主动压辊的转轴上固定有从动链轮，链条张紧在主动链轮和从动链轮上。
本发明的有益效果在于：
它能大批量对污泥快速脱水，脱水效果好，不需要陶瓷过滤板，省除更换陶瓷过滤板的麻烦，同时节省生产成本。（发明人林高）
