申请日2019.08.23
公开(公告)日2019.12.10
IPC分类号B01D36/04
摘要
本发明提供了一种工业用可进行污泥分离压缩的污水处理设备，包括：透明观察窗，锥形罩，滤芯筒，清刷辊和弹簧;所述污泥收集筒的内侧中间密封安装有中间密封筒，且中间密封筒外侧的污泥收集筒底部还连接有四组排污管，所述排水管的外端通过法兰连接有透明状的滤芯筒，所述滤芯筒的外端通过法兰连接有清水管，所述清刷辊通过其中间的透孔套装在U型杆外端的竖杆上，所述清刷辊上下方的U型杆上均设有弹簧，且该U型杆的顶端与底端均连接有橡胶限位块。电机带动清刷辊对一级过滤网板清洁，在U型杆上下端套装弹簧，便于清刷辊在转动清刷时上下移动，提高清刷的效果，在排水管的后端连接透明状的滤芯筒，便于查看滤芯筒内滤棉的使用状况。
权利要求书

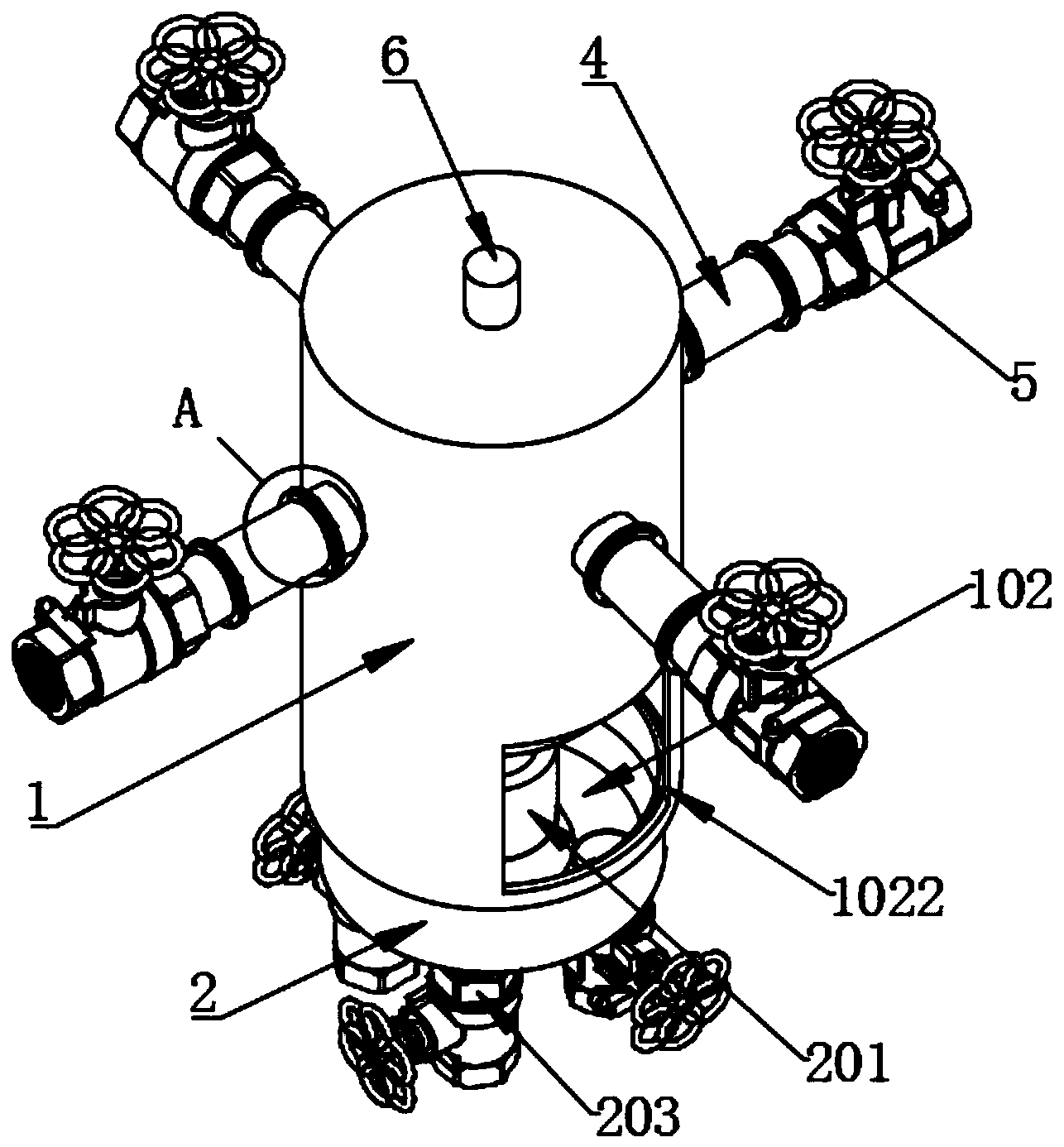

1.一种工业用可进行污泥分离压缩的污水处理设备，利用清刷辊对排水管的进水端处过滤网进行清扫清洁，并利用清刷辊在U型杆上上下移动，提高清扫效果，通过透明窗以及透明滤芯筒查看污泥积聚以及滤芯使用状况，其特征在于，包括：壳体(1)，网格板(101)，集污腔(102)，进液管(1021)，透明观察窗(1022)，排水腔(103)，排水管(1031)，污泥收集筒(2)，中间密封筒(201)，锥形罩(202)，排污管(203)，滤芯筒(4)，滤板(401)，清水管(5)，清刷电机(6)，清刷轴(601)，U型杆(602)，固定杆(603)，密封轴承(604)，清刷辊(7)，弹簧(701)和橡胶限位块(702);所述壳体(1)内部镶嵌有网格板(101)，且网格板(101)上下分隔成集污腔(102)与排水腔(103)，所述集污腔(102)的外侧焊接有进液管(1021)，且集污腔(102)的底部焊接有污泥收集筒(2)，所述污泥收集筒(2)的内侧中间密封安装有中间密封筒(201)，且中间密封筒(201)外侧的污泥收集筒(2)底部还连接有四组排污管(203)，所述排水腔(103)的外侧均匀连接有四组排水管(1031)，且排水管(1031)的外端通过法兰连接有透明状的滤芯筒(4)，所述滤芯筒(4)的外端通过法兰连接有清水管(5)，所述排水腔(103)的顶部外侧中间通过螺栓连接有清刷电机(6)，且清刷电机(6)的电机轴向下通过联轴器连接有清刷轴(601)，且清刷轴(601)的下端穿入到密封轴承(604)中，所述密封轴承(604)通过固定杆(603)连接到排水腔(103)的内壁上，所述清刷轴(601)上端连接有U型杆(602)，且清刷辊(7)通过其中间的透孔套装在U型杆(602)外端的竖杆上，所述清刷辊(7)上下方的U型杆(602)上均设有弹簧(701)，且该U型杆(602)的顶端与底端均连接有橡胶限位块(702)。
2.如权利要求1所述工业用可进行污泥分离压缩的污水处理设备，其特征在于：所述集污腔(102)外侧上与进液管(1021)相对的一侧还镶嵌有透明观察窗(1022)。
3.如权利要求1所述工业用可进行污泥分离压缩的污水处理设备，其特征在于：所述排水管(1031)上与壳体(1)相连接的部位镶嵌有一级过滤网。
4.如权利要求1所述工业用可进行污泥分离压缩的污水处理设备，其特征在于：所述中间密封筒(201)内镶嵌有电动推缸，且电动推缸的伸缩杆向上穿出中间密封筒(201)连接有锥形罩(202)。
5.如权利要求1所述工业用可进行污泥分离压缩的污水处理设备，其特征在于：所述锥形罩(202)的底端直径小于网格板(101)的外径。
6.如权利要求1所述工业用可进行污泥分离压缩的污水处理设备，其特征在于：所述污泥收集筒(2)的底部内边缘以及中间密封筒(201)的底部外边缘朝向排污管(203)处向下倾斜。
7.如权利要求1所述工业用可进行污泥分离压缩的污水处理设备，其特征在于：所述滤芯筒(4)与排水管(1031)、清水管(5)之间的连接法兰内夹有滤板(401)，且滤芯筒(4)内填充有滤棉。
8.如权利要求1所述工业用可进行污泥分离压缩的污水处理设备，其特征在于：所述清刷辊(7)上毛刷的末端接触到壳体(1)的内壁上，且清刷辊(7)转动时可接触到排水管(1031)进水端的一级过滤网上。
说明书
一种工业用可进行污泥分离压缩的污水处理设备
技术领域
本发明涉及污水处理技术领域，更具体地说，特别涉及一种工业用可进行污泥分离压缩的污水处理设备。
背景技术
污泥是在污水处理过程中产生的含水率不等的固体或流体状物质，主要特点是含水率高、有机物含量高、容易腐化发臭，成胶状液态。目前，污泥水到处都在产生，除了工业，在生活当中也有许多污泥水产生。对于污泥水的治理，也成了环保工作的重要一部分，因此，出现了各种各样的污泥水处理装置和方法。
因此，现有的污泥分离装置大多较为复杂，其步骤较多，需要用到多种多样的化学试剂，因此污泥水处理成本较高，也有一些污泥水处理方法，采用简单的过滤方法，污泥分离过程中聚集在排水管的过滤网处，影响排水的速率，效果也不是很理想，不能掌控污泥的集尘厚度以及过滤棉使用情况的问题。
发明内容
(一)技术问题
综上所述，本发明提供一种工业用可进行污泥分离压缩的污水处理设备，通过结构与功能性的改进，以解决采用复杂的装置，成本较高，采用简单的方法，污泥聚集排水管的滤网处，影响排水的速率，不能掌控污泥集尘厚度以及过滤棉使用情况的问题。
(二)技术方案
本发明提供了一种工业用可进行污泥分离压缩的污水处理设备，。在本发明提供的工业用可进行污泥分离压缩的污水处理设备中，利用清刷辊对排水管的进水端处过滤网进行清扫清洁，并利用清刷辊在U型杆上上下移动，提高清扫效果，通过透明窗以及透明滤芯筒查看污泥积聚以及滤芯使用状况，的具体包括：壳体，网格板，集污腔，进液管，透明观察窗，排水腔，排水管，污泥收集筒，中间密封筒，锥形罩，排污管，滤芯筒，滤板，清水管，清刷电机，清刷轴，U型杆，固定杆，密封轴承，清刷辊，弹簧和橡胶限位块;所述壳体内部镶嵌有网格板，且网格板上下分隔成集污腔与排水腔，所述集污腔的外侧焊接有进液管，且集污腔的底部焊接有污泥收集筒，所述污泥收集筒的内侧中间密封安装有中间密封筒，且中间密封筒外侧的污泥收集筒底部还连接有四组排污管，所述排水腔的外侧均匀连接有四组排水管，且排水管的外端通过法兰连接有透明状的滤芯筒，所述滤芯筒的外端通过法兰连接有清水管，所述排水腔的顶部外侧中间通过螺栓连接有清刷电机，且清刷电机的电机轴向下通过联轴器连接有清刷轴，且清刷轴的下端穿入到密封轴承中，所述密封轴承通过固定杆连接到排水腔的内壁上，所述清刷轴上端连接有U型杆，且清刷辊通过其中间的透孔套装在U型杆外端的竖杆上，所述清刷辊上下方的U型杆上均设有弹簧，且该U型杆的顶端与底端均连接有橡胶限位块。
进一步的，所述集污腔外侧上与进液管相对的一侧还镶嵌有透明观察窗。
进一步的，所述排水管上与壳体相连接的部位镶嵌有一级过滤网。
进一步的，所述中间密封筒内镶嵌有电动推缸，且电动推缸的伸缩杆向上穿出中间密封筒连接有锥形罩。
进一步的，所述锥形罩的底端直径小于网格板的外径。
进一步的，所述污泥收集筒的底部内边缘以及中间密封筒的底部外边缘朝向排污管处向下倾斜。
进一步的，所述滤芯筒与排水管、清水管之间的连接法兰内夹有滤板，且滤芯筒内填充有滤棉。
进一步的，所述清刷辊上毛刷的末端接触到壳体的内壁上，且清刷辊转动时可接触到排水管进水端的一级过滤网上。
(三)有益效果
本发明提供了一种工业用可进行污泥分离压缩的污水处理设备，通过在集污腔与排水腔的中间镶嵌网格板，污水通过进液管向上流动时，可有效的拦截污泥，并在网格板的下侧设置锥形罩，可进一步阻挡污泥的向上流动，从而将污泥拦截到污泥收集箱内。
其次，在排水腔内设置可转动的清刷辊，通过电机带动清刷辊对一级过滤网板清洁，避免大量的污尘聚集在排水管进水端的一级过滤网板上，清刷辊套装在U型杆上，并在U型杆上下端套装弹簧，便于清刷辊在转动清刷时上下移动，提高清刷的效果。
然后，在排水管的后端连接透明状的滤芯筒，在排水时利用滤芯筒内的滤棉以及两端夹装的滤板，对排出的水流进一步过滤，保证排出的水流为清水，同时也便于查看滤芯筒内滤棉的使用状况，方便更换。（发明人蒋益龙）
