申请日2019.10.16
公开(公告)日2019.12.20
IPC分类号B65G37/00; B65G65/46; B65G19/18; B65G19/20; B65G19/28; B65G65/32
摘要
本发明公开了一种Z型污泥刮板输送装置及污泥输送方法，包括：一级Z型刮板输送机和二级Z型刮板输送机;一级Z型刮板输送机和二级Z型刮板输送机均包括下水平段、垂直段和上水平段;一级Z型刮板输送机的下水平段与污泥段相连，一级Z型刮板输送机的上水平段与二级Z型刮板输送机的下水平段相连，二级Z型刮板输送机的上水平段与处理段相连。本发明最大程度解决了污泥垂直提升高度不足、输送料量小的缺陷，亦可有效的改善传统污泥输送方法中出现的污泥臭气外漏、污泥输送过程中黏结及卸料不均、返料等问题;减少污泥输送设备的磨损，改善污泥输送设备的输送性能，进而提高污泥输送效率。
权利要求书

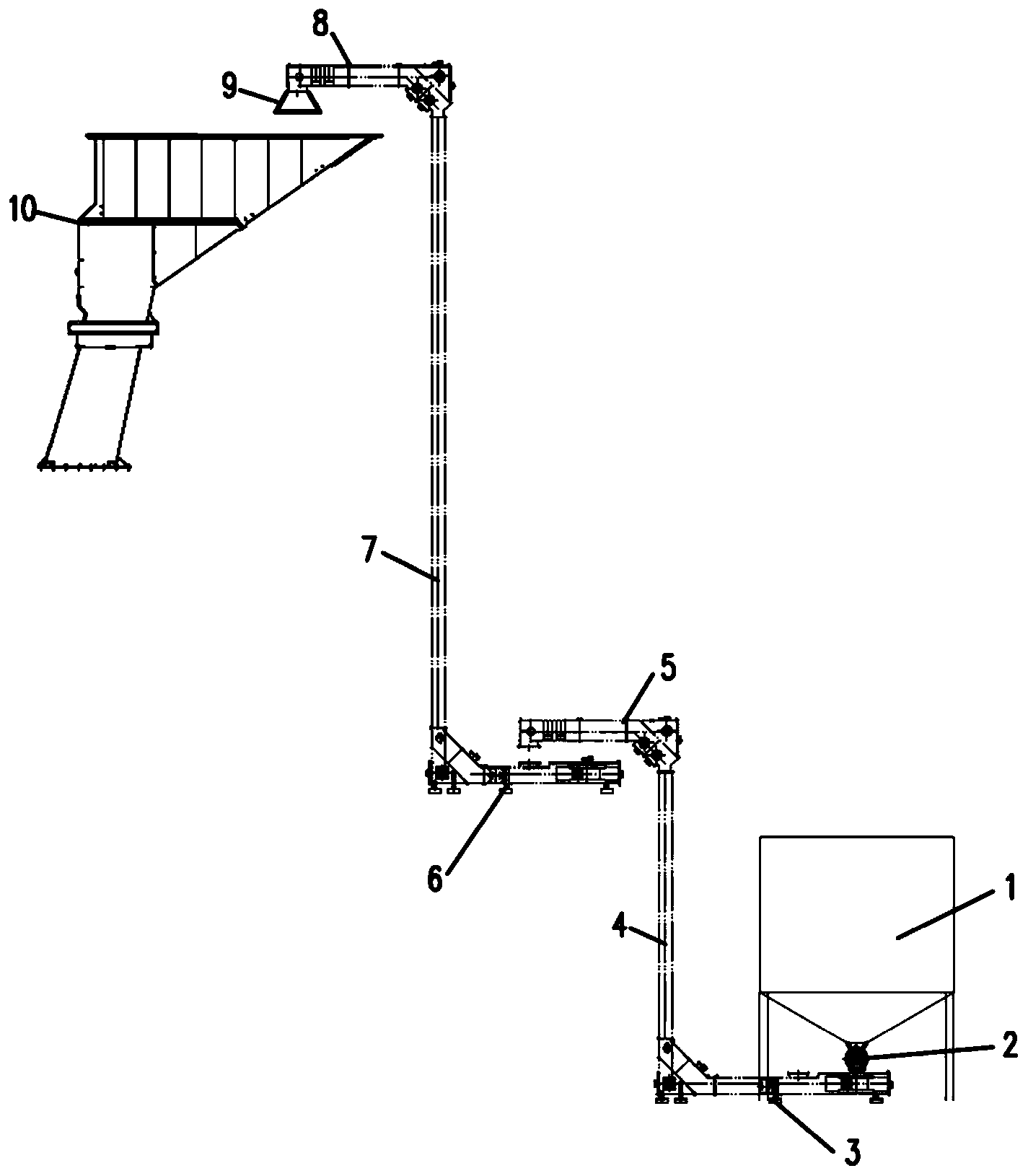

1.一种两级Z型污泥刮板输送装置，其特征在于，包括：一级Z型刮板输送机和二级Z型刮板输送机;
所述一级Z型刮板输送机和二级Z型刮板输送机均包括下水平段、垂直段和上水平段;
所述一级Z型刮板输送机的下水平段与污泥段相连，所述一级Z型刮板输送机的上水平段与所述二级Z型刮板输送机的下水平段相连，所述二级Z型刮板输送机的上水平段与处理段相连。
2.如权利要求1所述的两级Z型污泥刮板输送装置，其特征在于，所述污泥段包括污泥缓冲罐和螺旋输送机;
所述螺旋输送机安装在所述污泥缓冲罐的下端出料口处，所述螺旋输送机与一级Z型刮板输送机的下水平段相连。
3.如权利要求2所述的两级Z型污泥刮板输送装置，其特征在于，所述污泥缓冲罐内设有卸料滑架。
4.如权利要求2所述的两级Z型污泥刮板输送装置，其特征在于，所述二级Z型刮板输送机的上水平段末端设有均匀卸料器。
5.如权利要求4所述的两级Z型污泥刮板输送装置，其特征在于，所述处理段包括焚烧系统给料斗;
所述焚烧系统给料斗位于所述均匀卸料器的下方，用于接收所述均匀卸料器处的污泥。
6.如权利要求1所述的两级Z型污泥刮板输送装置，其特征在于，所述一级Z型刮板输送机和二级Z型刮板输送机的刮板链条为双排滚子链条，安装在壳体两侧，与壳体保持一定的间隙。
7.如权利要求1所述的两级Z型污泥刮板输送装置，其特征在于，所述一级Z型刮板输送机和二级Z型刮板输送机的内衬为高分子聚乙烯内衬、底板为高分子聚乙烯底板。
8.一种如权利要求5所述的两级Z型污泥刮板输送装置的污泥输送方法，其特征在于，包括：
来厂污泥在卸料平台将污泥倒入所述污泥缓冲罐中暂存;
所述污泥缓冲罐中将污泥卸入所述螺旋输送机，通过所述螺旋输送机将污泥输送至所述一级Z型刮板输送机的下水平段;
通过所述一级Z型刮板输送机和二级Z型刮板输送机的水平输送和垂直提升，将污泥提升至所述焚烧系统给料斗处，并经所述均匀卸料器卸入所述焚烧系统给料斗中。
9.如权利要求8所述的污泥输送方法，其特征在于，所述一级Z型刮板输送机和二级Z型刮板输送机用于输送含水率40%～50%的半干污泥。
说明书
一种两级Z型污泥刮板输送装置及污泥输送方法
技术领域
本发明涉及污泥输送技术领域，具体涉及一种用于垃圾焚烧系统的Z型污泥刮板输送装置及污泥输送方法。
背景技术
废水中石油类和挥发酚有机污染物排放量高，铅、铬等五种重金属排放量高。污水中这些重金属、有机污染物(如多环芳烃、二恶英)等有毒有害物会在污泥中富集，很容易形成“二次污染”。而，焚烧是实现污泥快速减容、减量及能量回收的有效方法，具有广阔的工业应用前景。
现有的污泥输送设备一般采用螺旋式输送机、皮带式输送机及柱塞泵输送等设备，但这些设备都存在一些难以避免的问题：
1、螺旋式输送机在垂直输送时，由于设备本身仰角过大，容易造成污泥回落，且垂直输送高度过高时，采用多级输送会造成设备占地面积大;
2、皮带式输送及在污泥输送过程中，由于污泥含水率原因容易造成污泥在皮带上黏结，且不易密封，通常会有很大异味;
3、柱塞泵输送时，一般无法满足提升高度的要求，且磨损性大。
发明内容
针对上述问题中存在的不足之处，本发明提供一种两级Z型污泥刮板输送装置及污泥输送方法。
本发明公开了一种两级Z型污泥刮板输送装置，包括：一级Z型刮板输送机和二级Z型刮板输送机;
所述一级Z型刮板输送机和二级Z型刮板输送机均包括下水平段、垂直段和上水平段;
所述一级Z型刮板输送机的下水平段与污泥段相连，所述一级Z型刮板输送机的上水平段与所述二级Z型刮板输送机的下水平段相连，所述二级Z型刮板输送机的上水平段与处理段相连。
作为本发明的进一步改进，所述污泥段包括污泥缓冲罐和螺旋输送机;
所述螺旋输送机安装在所述污泥缓冲罐的下端出料口处，所述螺旋输送机与一级Z型刮板输送机的下水平段相连。
作为本发明的进一步改进，所述污泥缓冲罐内设有卸料滑架。
作为本发明的进一步改进，所述二级Z型刮板输送机的上水平段末端设有均匀卸料器。
作为本发明的进一步改进，所述处理段包括焚烧系统给料斗;
所述焚烧系统给料斗位于所述均匀卸料器的下方，用于接收所述均匀卸料器处的污泥。
作为本发明的进一步改进，所述一级Z型刮板输送机和二级Z型刮板输送机的刮板链条为双排滚子链条，安装在壳体两侧，与壳体保持一定的间隙。
作为本发明的进一步改进，所述一级Z型刮板输送机和二级Z型刮板输送机的内衬为高分子聚乙烯内衬、底板为高分子聚乙烯底板。
本发明还公开了一种两级Z型污泥刮板输送装置的污泥输送方法，包括：
来厂污泥在卸料平台将污泥倒入所述污泥缓冲罐中暂存;
所述污泥缓冲罐中将污泥卸入所述螺旋输送机，通过所述螺旋输送机将污泥输送至所述一级Z型刮板输送机的下水平段;
通过所述一级Z型刮板输送机和二级Z型刮板输送机的水平输送和垂直提升，将污泥提升至所述焚烧系统给料斗处，并经所述均匀卸料器卸入所述焚烧系统给料斗中。
作为本发明的进一步改进，所述一级Z型刮板输送机和二级Z型刮板输送机用于输送含水率40%～50%的半干污泥。
与现有技术相比，本发明的有益效果为：
本发明最大程度解决了污泥垂直提升高度不足、输送料量小的缺陷，亦可有效的改善传统污泥输送方法中出现的污泥臭气外漏、污泥输送过程中黏结及卸料不均、返料等问题;减少污泥输送设备的磨损，改善污泥输送设备的输送性能，进而提高污泥输送效率。（发明人何磊;张翼翔;甄胜利;张磊;刘天璐;王乾）
