申请日2019.12.04
公开(公告)日2020.02.07
IPC分类号C02F3/12
摘要
本发明涉及污水处理技术领域，且公开了HFST好氧流化反应器脉动排泥系统，解决了现有污泥清理设备容易造成反应器管路的堵塞，使反应器不能有效进行排泥，同时容易出现排污死角，从而影响反应器的容积及处理效率的问题，其包括反应器本体，所述反应器本体一侧的顶部固定安装有进污管，进污管的一侧安装有第一阀门，反应器本体的顶部安装有密封盖，密封盖的一侧安装有污泥集中机构，密封盖顶部一端的中部安装有添料斗;本反应器排泥系统能够对污泥以及颗粒物杂质进行有效的排出，使反应器管路不会出现堵塞的状况，同时本反应器排泥系统能够有效的将污泥及砂石等杂质进行集中收集排出，从而保证了反应器的容积及处理效率。
权利要求书
1.HFST好氧流化反应器脉动排泥系统，包括反应器本体(1)，其特征在于：所述反应器本体(1)一侧的顶部固定安装有进污管(2)，进污管(2)的一侧安装有第一阀门(3)，反应器本体(1)的顶部安装有密封盖(4)，密封盖(4)的一侧安装有污泥集中机构(5)，密封盖(4)顶部一端的中部安装有添料斗(6)，密封盖(4)顶部的一侧等距离开设有通气口(13)，通气口(13)的内部安装有风机(14)，密封盖(4)顶部的另一侧等距离固定安装有排气管(15)，反应器本体(1)底部的一侧安装有集料池(7)，集料池(7)的一侧安装有排泥机构(8)，集料池(7)的另一侧固定安装有导泥管(9)，导泥管(9)的一端活动安装有第二阀门(10)，第二阀门(10)的一侧活动安装有排泥管(11)。
2.根据权利要求1所述的HFST好氧流化反应器脉动排泥系统，其特征在于：所述污泥集中机构(5)包括第一电机(501)、螺纹轴(502)、移动板(503)、连接杆(504)和刮板(505)，密封盖(4)的底部开设有安装槽(506)，第一电机(501)安装在密封盖(4)一侧的中部，螺纹轴(502)活动安装在安装槽(506)的中部，且螺纹轴(502)的一端与第一电机(501)的输出端固定相连接，移动板(503)的中部螺纹连接螺纹轴(502)的表面，连接杆(504)固定安装在移动板(503)底部的两端，刮板(505)固定安装在两个连接杆(504)的底部之间。
3.根据权利要求2所述的HFST好氧流化反应器脉动排泥系统，其特征在于：所述安装槽(506)的两侧均固定安装有滑杆(12)，移动板(503)的两端分别活动套接在两个滑杆(12)的表面。
4.根据权利要求2所述的HFST好氧流化反应器脉动排泥系统，其特征在于：两个所述连接杆(504)的顶部和中部之间均固定安装有搅动板(507)。
5.根据权利要求1所述的HFST好氧流化反应器脉动排泥系统，其特征在于：所述集料池(7)内侧的上部开设有锥形导泥槽(701)，锥形导泥槽(701)的底部开设有集泥槽(702)。
6.根据权利要求1所述的HFST好氧流化反应器脉动排泥系统，其特征在于：所述排泥机构(8)包括第二电机(801)、转轴(802)和螺旋叶(803)，第二电机(801)安装在集料池(7)一侧的中部，转轴(802)固定连接在第二电机(801)的输出端，且转轴(802)的一端通过集泥槽(702)延伸至导泥管(9)的内部，螺旋叶(803)固定连接在转轴(802)的表面。
说明书
HFST好氧流化反应器脉动排泥系统
技术领域
本发明属于污水处理技术领域，具体为HFST好氧流化反应器脉动排泥系统。
背景技术
在污水处理系统中，好氧生化反应器每天都会产生一定的活性污泥，要保持污水处理系统的平衡运转，必须及时排除多余的活性污泥;排泥是好氧生化反应器系统管理的重要操作环节，也是对系统工艺调节的重要手段;污水处理厂几乎每天都要排泥，及时而适量的排泥是保持系统正常运转所必须的。
现有污泥清理设备在排污的过程中，由于污泥中带有其他的颗粒物杂质，从而容易造成反应器管路的堵塞，使反应器不能有效的进行排泥，同时现有污泥清理设备容易出现排污死角，无法有效的收集污泥及砂石并进行排出，从而影响反应器的容积及处理效率;因此，针对目前的状况，现需对其进行改进。
发明内容
针对上述情况，为克服现有技术的缺陷，本发明提供HFST好氧流化反应器脉动排泥系统，有效的解决了现有污泥清理设备容易造成反应器管路的堵塞，使反应器不能有效进行排泥，同时容易出现排污死角，从而影响反应器的容积及处理效率的问题。

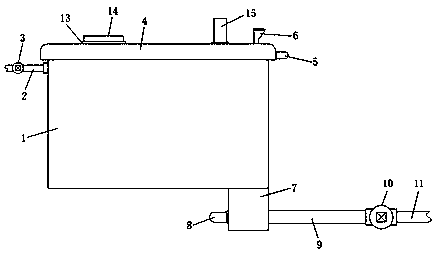

为实现上述目的，本发明提供如下技术方案：HFST好氧流化反应器脉动排泥系统，包括反应器本体，所述反应器本体一侧的顶部固定安装有进污管，进污管的一侧安装有第一阀门，反应器本体的顶部安装有密封盖，密封盖的一侧安装有污泥集中机构，密封盖顶部一端的中部安装有添料斗，密封盖顶部的一侧等距离开设有通气口，通气口的内部安装有风机，密封盖顶部的另一侧等距离固定安装有排气管，反应器本体底部的一侧安装有集料池，集料池的一侧安装有排泥机构，集料池的另一侧固定安装有导泥管，导泥管的一端活动安装有第二阀门，第二阀门的一侧活动安装有排泥管。
优选的，所述污泥集中机构包括第一电机、螺纹轴、移动板、连接杆和刮板，密封盖的底部开设有安装槽，第一电机安装在密封盖一侧的中部，螺纹轴活动安装在安装槽的中部，且螺纹轴的一端与第一电机的输出端固定相连接，移动板的中部螺纹连接螺纹轴的表面，连接杆固定安装在移动板底部的两端，刮板固定安装在两个连接杆的底部之间。
优选的，所述安装槽的两侧均固定安装有滑杆，移动板的两端分别活动套接在两个滑杆的表面。
优选的，两个所述连接杆的顶部和中部之间均固定安装有搅动板。
优选的，所述集料池内侧的上部开设有锥形导泥槽，锥形导泥槽的底部开设有集泥槽。
优选的，所述排泥机构包括第二电机、转轴和螺旋叶，第二电机安装在集料池一侧的中部，转轴固定连接在第二电机的输出端，且转轴的一端通过集泥槽延伸至导泥管的内部，螺旋叶固定连接在转轴的表面。
与现有技术相比，本发明的有益效果是：
(1)、在工作中，通过设置有集料池、锥形导泥槽、集泥槽、排泥机构、第二电机、转轴和螺旋叶，使本反应器排泥系统能够对污泥以及颗粒物杂质进行有效的排出，使反应器管路不会出现堵塞的状况;污泥会通过锥形导泥槽流到集泥槽的内部，然后启动第二电机，使转轴带动螺旋叶进行转动，螺旋叶的转动会将集泥槽内部的污泥通过导泥管、第二阀门和排泥管进行排出。
