申请日2019.12.03
公开(公告)日2020.03.24
IPC分类号C02F11/13; B08B9/093; B01D53/04; B01D46/12; B01D46/00
摘要
本发明公开了一种污泥脱水用烘干机;属于环保设备技术领域;其技术要点包括支撑板，支撑板的上表面固定连接有烘干筒，烘干筒内固定连接有多个均匀分布的电加热管;烘干筒内设置有搅拌罐，搅拌罐的底部与支撑板的上表面固定连接，搅拌罐的顶部开设有进料口，且进料口内固定连接有进料斗，搅拌罐的顶部固定连接有旋转电机，旋转电机的输出端固定连接有搅拌轴，搅拌轴的外壁固定连接有多个均匀分布的搅拌杆;本发明能够方便对污泥进行均匀烘干，提高了污泥的烘干效果，且能够方便将粘附在搅拌罐内壁上的污泥刮落，并能够方便对搅拌罐内壁进行冲洗，同时能够方便对烘干时产生的废气进行处理。
权利要求书

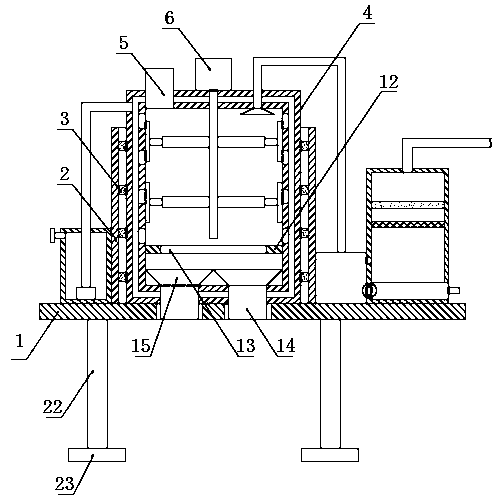

1.一种污泥脱水用烘干机，包括支撑板(1)，其特征在于：所述支撑板(1)的上表面固定连接有烘干筒(2)，所述烘干筒(2)内固定连接有多个均匀分布的电加热管(3);
所述烘干筒(2)内设置有搅拌罐(4)，所述搅拌罐(4)的底部与支撑板(1)的上表面固定连接，所述搅拌罐(4)的顶部开设有进料口，且进料口内固定连接有进料斗(5)，所述搅拌罐(4)的顶部固定连接有旋转电机(6)，所述旋转电机(6)的输出端固定连接有搅拌轴(7)，所述搅拌轴(7)的外壁固定连接有多个均匀分布的搅拌杆(8);
所述搅拌杆(8)远离搅拌轴(7)的一端开设有凹槽，且凹槽内固定连接有弹簧(9)，所述弹簧(9)远离凹槽侧壁的一端固定连接有推杆(10)，所述推杆(10)远离弹簧(9)的一端穿过凹槽的开口处并固定连接有刮板(11);
所述搅拌罐(4)内固定连接有分隔板(12)，所述分隔板(12)的表面固定连接有电磁阀(13)，所述搅拌罐(4)的底部内壁固定连通有两个均匀分布的出料管(14)，所述出料管(14)的顶部固定连接有出料斗(15);
所述支撑板(1)上表面的左侧固定连接有冲洗机构，所述支撑板(1)上表面的右侧固定连接有废气处理机构。
2.根据权利要求1所述的一种污泥脱水用烘干机，其特征在于：所述冲洗机构包括与支撑板(1)上表面固定连接的储水箱(16)，所述搅拌罐(4)内开设有循环水路(17)，所述储水箱(16)内固定连接有泵机(18)，所述泵机(18)的输出端固定连接有输水管(19)，所述输水管(19)远离泵机(18)的一端穿过储水箱(16)的表面并与循环水路(17)固定连通，所述搅拌罐(4)的左右两内侧壁均固定连接有多个与循环水路(17)固定连通的喷头(20)。
3.根据权利要求2所述的一种污泥脱水用烘干机，其特征在于：所述储水箱(16)的侧壁开设有进水口，且进水口内塞有橡胶塞(21)。
4.根据权利要求1所述的一种污泥脱水用烘干机，其特征在于：所述支撑板(1)的底部四角处均固定连接有支撑腿(22)，所述支撑腿(22)的底部固定连接有稳固块(23)。
5.根据权利要求1所述的一种污泥脱水用烘干机，其特征在于：所述废气处理机构包括与支撑板(1)上表面固定连接的废气处理箱(24)，所述废气处理箱(24)的左侧固定连通有抽风机(25)，所述抽风机(25)的底部与支撑板(1)的上表面固定连接，所述抽风机(25)的顶部固定连通有抽气管(26)，所述抽气管(26)远离抽风机(25)的一端与搅拌罐(4)的顶部固定连通，所述废气处理箱(24)内固定连接有滤网(27)，所述废气处理箱(24)的底部内壁滑动连接有与滤网(27)相对应的收集盒(28)，所述滤网(27)的顶部设置有活性炭吸附网(29)，所述活性炭吸附网(29)的外壁与废气处理箱(24)的内壁固定连接，所述废气处理箱(24)的顶部固定连通有排气管(30)。
6.根据权利要求5所述的一种污泥脱水用烘干机，其特征在于：所述收集盒(28)的左侧固定连接有插杆(31)，所述废气处理箱(24)的左侧开设有与插杆(31)相对应的插孔。
7.根据权利要求5所述的一种污泥脱水用烘干机，其特征在于：所述收集盒(28)的右侧固定连接有把手(32)。
8.根据权利要求5所述的一种污泥脱水用烘干机，其特征在于：所述抽气管(26)远离抽风机(25)的一端固定连接有广口罩(33)。
9.一种污泥脱水用烘干方法，其特征在于：首先，将需要烘干的污泥通过进料斗5放入搅拌罐4内，启动旋转电机6，旋转电机6带动搅拌轴7转动，搅拌轴7带动搅拌杆8转动，通过搅拌轴7和搅拌杆8，对需要烘干的污泥进行搅拌，且通过设置在搅拌罐4外的电加热管3对搅拌罐4内的污泥进行烘干，搅拌杆8通过旋转时所产生的离心力将推杆10甩出凹槽，推杆10推动刮板11，使刮板11与搅拌罐4的内壁相接触，即可将粘附在搅拌罐4内壁上的污泥刮落;
然后在清理完毕之后，打开电磁阀13，污泥通过出料斗15进入出料管14内，并通过使用出料管14将烘干后的污泥排出，启动泵机18，泵机18从储水箱16内抽取水，并输送至输水管19内，再通过输水管19输送至循环水路17内，并通过循环水路17上的喷头20将水喷出，对搅拌罐4内壁进行清理;
最后通过启动抽风机25，抽风机25将搅拌罐4内烘干时所产生的废气抽入抽气管26内，并通过抽气管26进入废气处理箱中，再通过废气处理箱24内的滤网27和活性炭吸附网29对废气进行处理，使处理过后的废气通过排气管30排出。
说明书
一种污泥脱水用烘干机
技术领域：
本发明涉及环保设备技术领域，特别涉及一种污泥脱水用烘干机。
背景技术：
随着国家经济实力的增强，国民环保意识的提高，城市污水处理行业得到迅速发展，城市污泥的产量与日俱增，污泥的处置和开发利用问题日益为人们所关注。
而污泥在进行烘干处理时，只能对其表层进行烘干处理，处理中心位置的污泥受热不够均匀，从而导致其整体烘干不够充分，影响对污泥的烘干效果，且在烘干时容易产生大量的烟尘，烟尘漂浮在空气中，容易对工作人员的安全健康造成影响。
因此，发明一种污泥脱水用烘干机来解决上述问题很有必要。
发明内容：
本发明的目的在于提供一种污泥脱水用烘干机，以解决现有技术中烘干效果较差，且烘干时产生的烟尘容易对工作人员的安全健康造成影响的不足。
本发明由如下技术方案实施：一种污泥脱水用烘干机，包括支撑板，所述支撑板的上表面固定连接有烘干筒，所述烘干筒内固定连接有多个均匀分布的电加热管;
所述烘干筒内设置有搅拌罐，所述搅拌罐的底部与支撑板的上表面固定连接，所述搅拌罐的顶部开设有进料口，且进料口内固定连接有进料斗，所述搅拌罐的顶部固定连接有旋转电机，所述旋转电机的输出端固定连接有搅拌轴，所述搅拌轴的外壁固定连接有多个均匀分布的搅拌杆;
所述搅拌杆远离搅拌轴的一端开设有凹槽，且凹槽内固定连接有弹簧，所述弹簧远离凹槽侧壁的一端固定连接有推杆，所述推杆远离弹簧的一端穿过凹槽的开口处并固定连接有刮板;
所述搅拌罐内固定连接有分隔板，所述分隔板的表面固定连接有电磁阀，所述搅拌罐的底部内壁固定连通有两个均匀分布的出料管，所述出料管的顶部固定连接有出料斗;
所述支撑板上表面的左侧固定连接有冲洗机构，所述支撑板上表面的右侧固定连接有废气处理机构。
优选的，所述冲洗机构包括与支撑板上表面固定连接的储水箱，所述搅拌罐内开设有循环水路，所述储水箱内固定连接有泵机，所述泵机的输出端固定连接有输水管，所述输水管远离泵机的一端穿过储水箱的表面并与循环水路固定连通，所述搅拌罐的左右两内侧壁均固定连接有多个与循环水路固定连通的喷头。
优选的，所述储水箱的侧壁开设有进水口，且进水口内塞有橡胶塞。
优选的，所述支撑板的底部四角处均固定连接有支撑腿，所述支撑腿的底部固定连接有稳固块。
优选的，所述废气处理机构包括与支撑板上表面固定连接的废气处理箱，所述废气处理箱的左侧固定连通有抽风机，所述抽风机的底部与支撑板的上表面固定连接，所述抽风机的顶部固定连通有抽气管，所述抽气管远离抽风机的一端与搅拌罐的顶部固定连通，所述废气处理箱内固定连接有滤网，所述废气处理箱的底部内壁滑动连接有与滤网相对应的收集盒，所述滤网的顶部设置有活性炭吸附网，所述活性炭吸附网的外壁与废气处理箱的内壁固定连接，所述废气处理箱的顶部固定连通有排气管。
优选的，所述收集盒的左侧固定连接有插杆，所述废气处理箱的左侧开设有与插杆相对应的插孔。
优选的，所述收集盒的右侧固定连接有把手。
优选的，所述抽气管远离抽风机的一端固定连接有广口罩。
本发明的优点：
1、通过在支撑板的上表面设置有搅拌罐，通过使用搅拌罐内的搅拌杆带动污泥转动，对污泥进行搅拌，处于搅拌罐外壁的烘干筒通过使用电加热管对搅拌罐内壁进行加热，能够方便对污泥进行均匀烘干，提高了污泥的烘干效果;
2、通过在搅拌杆上开设有凹槽，且凹槽内设置有弹簧和推杆，通过搅拌轴带动搅拌杆转动，即可通过使用离心力将推杆甩出，推杆推动刮板与搅拌罐内壁相接触，能够方便将粘附在搅拌罐内壁上的污泥刮落;
3、通过在支撑板的上表面设置有储水箱，并通过使用储水箱内的泵机从储水箱抽水，通过输水管输送至循环水路内，并通过使用循环水路上的多个喷头对搅拌罐内壁进行冲洗，能够方便对搅拌罐内壁进行冲洗;
4、通过在支撑板的上表面设置有废气处理机构，通过使用抽风机将搅拌罐内部产生的气体吸入废气处理箱内，通过使用废气处理箱内的滤网和活性炭吸附网对废气进行处理，能够方便对烘干时产生的废气进行处理;
5、通过在支撑腿的底部设置有稳固块，能够有效的增加该装置的整体稳定性;
6、通过收集盒的侧壁设置有插杆，即可有效的提高收集盒的稳定性;
7、通过在搅拌罐上设置有进料斗和出料斗，能够方便对污泥进行放入和取出。（发明人张婷婷）
