申请日2019.12.02
公开(公告)日2020.03.24
IPC分类号E02F3/88; E02F3/90; E02F3/92; E02F5/28
摘要
本实用新型公开了一种水利施工用清淤装置，包括铲斗、吊环、架体、第一电机、滚轮、辅助轮、电动伸缩杆、第二电机、第一管道、第二管道、支撑架、螺杆、第三电机和第三管道;竖架下方安装有滚轮，竖架前后两侧安装有辅助轮;横架上端面安装有吊环、支撑架、第二管道和第三电机，支撑架上安装有第二电机，第二电机下有第一管道，第二管道与第一管道相连通，第一管道右侧有第三电机;第一管道和第二管道内均含有螺杆，第二管道与第三电机相连部分的下方连接有第三管道;横架下方安装有电动伸缩杆，电动伸缩杆下方连接铲斗。本实用新型可以沿河道前进将河道淤泥高效的吸出，可方便快捷的疏通河道，节省人力物力。
权利要求书

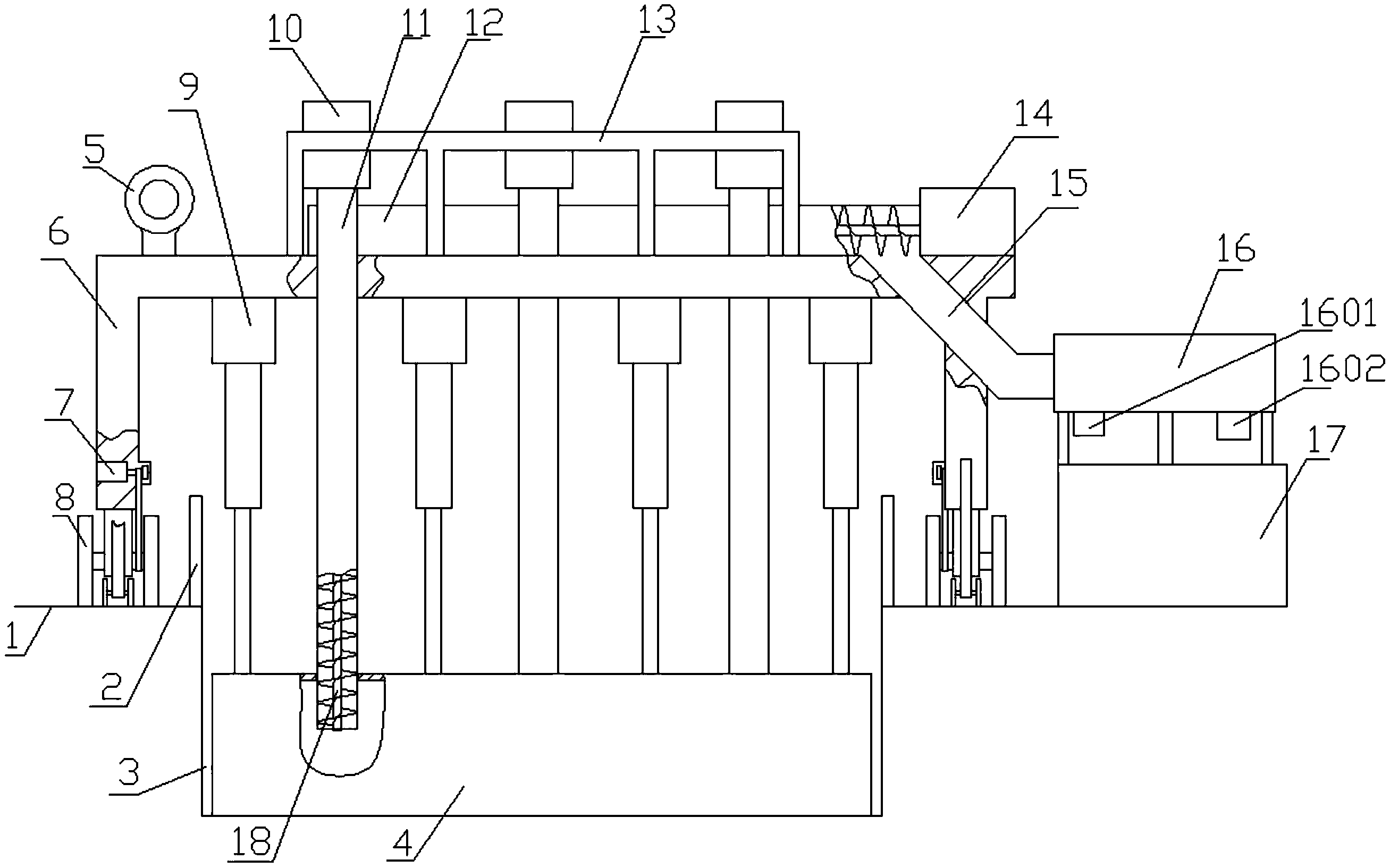

1.一种水利施工用清淤装置，其特征是，包括铲斗(4)、吊环(5)、架体(6)、第一电机(7)、滚轮(8)、辅助轮、电动伸缩杆(9)、第二电机(10)、第一管道(11)、第二管道(12)、支撑架(13)、螺杆(18)、第三电机(14)和第三管道(15)，所述架体(6)由横架和竖架组成，两个竖架连接在横架同一面的两侧;竖架下方安装有滚轮(8)，竖架内安装有第一电机(7)通过链轮带动滚轮(8)转动，竖架前后两侧安装有辅助轮;横架上端面安装有吊环(5)、支撑架(13)、第二管道(12)和第三电机(14)，支撑架(13)上安装有第二电机(10)，第二电机(10)下有第一管道(11)，第一管道(11)穿过架体(6)且下端伸入到铲斗(4)内，第二管道(12)与第一管道(11)相连通，第一管道(11)右侧有第三电机(14);第一管道(11)和第二管道(12)内均含有螺杆(18)，第一管道(11)的螺杆(18)由第二电机(10)带动，第二管道(12)的螺杆(18)由第三电机(14)带动;第二管道(12)与第三电机(14)相连部分的下方连接有第三管道(15);横架下方安装有电动伸缩杆(9)，电动伸缩杆(9)下方连接铲斗(4)。
2.根据权利要求1所述的一种水利施工用清淤装置，其特征是，所述第一管道(11)与架体(6)焊接，第一管道(11)与铲斗(4)之间为间隙配合。
3.根据权利要求1所述的一种水利施工用清淤装置，其特征是，所述第三管道(15)末端与叠螺式污泥脱水机(16)连接。
4.根据权利要求1所述的一种水利施工用清淤装置，其特征是，所述铲斗(4)上下端面均有圆孔，第一管道(11)可穿过圆孔。
5.根据权利要求1所述的一种水利施工用清淤装置，其特征是，所述第一管道(11)有三个，第一管道(11)均匀分布在横架上。
说明书
一种水利施工用清淤装置
技术领域
本发明涉及清淤装置技术领域，具体为一种水利施工用清淤装置。
背景技术
城市内的河道作为重要的排水通道，河底往往积累了大量的淤泥，这些淤泥不仅难以清除而且也是细菌滋生的温床，河道内淤泥积累过多不仅仅会破坏水质也会淤塞河道。
实用新型内容
本实用新型提出了一种水利施工用清淤装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种水利施工用清淤装置，包括铲斗、吊环、架体、第一电机、滚轮、辅助轮、电动伸缩杆、第二电机、第一管道、第二管道、支撑架、螺杆、第三电机和第三管道，所述架体由横架和竖架组成，两个竖架连接在横架同一面的两侧;竖架下方安装有滚轮，竖架内安装有第一电机通过链轮带动滚轮转动，竖架前后两侧安装有辅助轮;横架上端面安装有吊环、支撑架、第二管道和第三电机，支撑架上安装有第二电机，第二电机下有第一管道，第一管道穿过架体且下端伸入到铲斗内，第二管道与第一管道相连通，第一管道右侧有第三电机;第一管道和第二管道内均含有螺杆，第一管道的螺杆由第二电机带动，第二管道的螺杆由第三电机带动;第二管道与第三电机相连部分的下方连接有第三管道;横架下方安装有电动伸缩杆，电动伸缩杆下方连接铲斗。
进一步的，所述第一管道与架体焊接，第一管道与铲斗之间为间隙配合。
进一步的，所述第三管道末端与叠螺式污泥脱水机连接。
进一步的，所述铲斗上下端面均有圆孔，第一管道可穿过圆孔。
进一步的，所述第一管道有三个，第一管道均匀分布在横架上。
有益效果：本实用新型可以沿河道前进将河道淤泥高效的吸出，可方便快捷的疏通河道，节省人力物力。（发明人谢辉;陈传波;张陆）
