申请日2019.12.02
公开(公告)日2020.03.17
IPC分类号C02F11/02; B01D53/18
摘要
本实用新型实施例公开了一种污泥发酵净化装置，包括发酵室和设置在发酵室下方的支撑脚，所述发酵室内设置有发酵组件，所述发酵室的侧壁上设置有排气装置和扶梯，所述发酵室顶部开设有进料口，所述发酵室上活动连接有密封盖;所述发酵组件包括设置在发酵室内的电动伸缩杆和四个导向杆，且四个所述导向杆对称设置，四个所述导向杆和电动伸缩杆共同安装有支撑板，所述支撑板上放置有发酵筐，所述发酵筐上对称设置有若干个提手，本实用新型能够避免污泥注入发酵室内对发酵室底部造成损伤，且污泥发酵完成后不会在发酵室内产生残留，影响装置对后续污泥的发酵净化，清洗时只需对发酵筐和支撑板进行清洗，方便快捷。
权利要求书

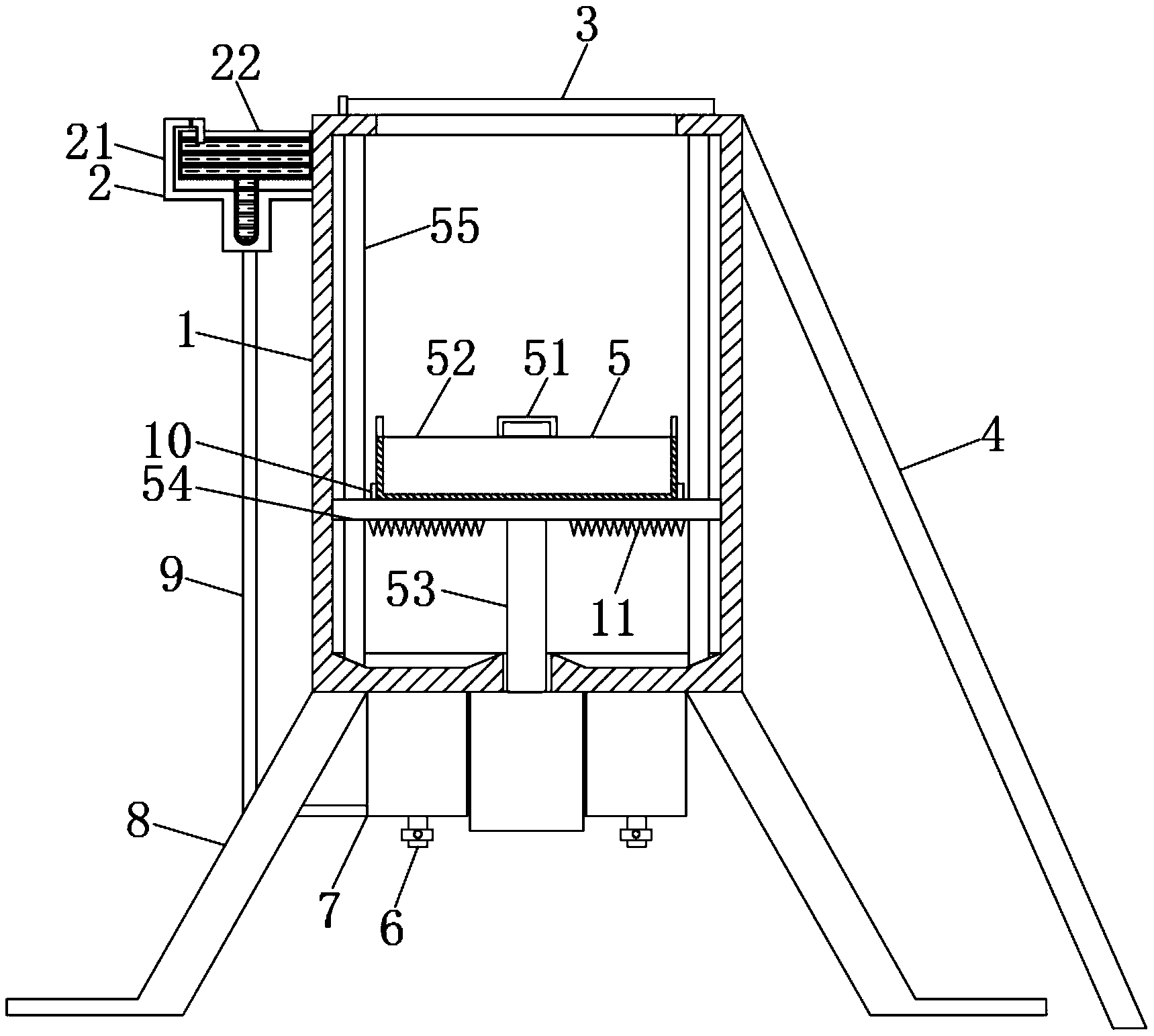

1.一种污泥发酵净化装置，其特征在于，包括发酵室(1)和设置在发酵室(1)下方的支撑脚(8)，所述发酵室(1)内设置有发酵组件(5)，所述发酵室(1)的侧壁上设置有排气装置(2)和扶梯(4)，所述发酵室(1)顶部开设有进料口，所述发酵室(1)上活动连接有密封盖(3);
所述发酵组件(5)包括设置在发酵室(1)内的电动伸缩杆(53)和四个导向杆(55)，且四个所述导向杆(55)对称设置，四个所述导向杆(55)和电动伸缩杆(53)共同安装有支撑板(54)，所述支撑板(54)上放置有发酵筐(52)，所述发酵筐(52)上对称设置有若干个提手(51)。
2.根据权利要求1所述的一种污泥发酵净化装置，其特征在于，所述排气装置(2)包括与发酵室(1)连通的排气管(21)和固定连接在发酵室(1)外侧壁上的水箱(22)，且所述水箱(22)的下端位于排气管(21)内，所述排气管(21)的出气口位于水箱(22)内，所述排气管(21)内设置有活性炭过滤网(23)。
3.根据权利要求2所述的一种污泥发酵净化装置，其特征在于，所述发酵筐(52)的底部和支撑板(54)上均开设有若干个过滤孔，所述支撑板(54)底部设置有若干个引流锥(11)。
4.根据权利要求2所述的一种污泥发酵净化装置，其特征在于，所述发酵室(1)内底部设有废水槽，所述废水槽底部连通有废水收集箱(7)，所述废水收集箱(7)底部安装有控制阀(6)。
5.根据权利要求3所述的一种污泥发酵净化装置，其特征在于，所述支撑板(54)上对称固定连接有四个定位板(10)。
6.根据权利要求4所述的一种污泥发酵净化装置，其特征在于，所述排气管(21)连通有透明收集管(9)，且所述透明收集管(9)的一端与废水收集箱(7)的侧壁下部连通。
说明书
一种污泥发酵净化装置
技术领域
本实用新型实施例涉及发酵技术领域，具体涉及一种污泥发酵净化装置。
背景技术
随着工业化和城市化的快速推进，用水量以及污水排放量迅速增加，水资源短缺和水环境污染问题尤为突出，污水处理及资源化日益急迫，虽然我国污水处理能力增长迅速，但同发达国家相比污水处理率偏低，污水中重金属污染较重，污泥处置非常落后，污水行业仍存在较大的缺口。
污泥是由水和污水处理过程中所产生的的固体沉淀物质，含水率和有机物含量高，也需要进行处理净化，以免对环境产生污染，发酵堆肥是污泥的其中一种处理方式，发酵后的污泥主要用于农田和林地等，污泥发酵一般是将污泥投放至专门的发酵装置内进行处理，但从装置的入料口垂直投入的污泥容易对装置底部造成损伤，现有申请号为CN201820921280.3、名称为一种污泥好氧发酵装置的实用新型专利，该实用新型在发酵室内安装有分流架对进入的污泥进行分散滑落以避免污泥对装置地面产生损伤，但该实用新型也有相应缺点：污泥容易粘结在分流架上，在多次使用后，残留在分流架上的污泥会拦截越来越多的污泥，使得内部会残积越来越多的污泥，影响装置的后续使用。
实用新型内容
为此，本实用新型实施例提供一种污泥发酵净化装置，解决了现有的装置内设置的分流架残留的污泥会累积影响后续装置的正常使用。
为了实现上述目的，本实用新型的实施方式提供如下技术方案：
一种污泥发酵净化装置，包括发酵室和设置在发酵室下方的支撑脚，所述发酵室内设置有发酵组件，所述发酵室的侧壁上设置有排气装置和扶梯，所述发酵室顶部开设有进料口，所述发酵室上活动连接有密封盖;
所述发酵组件包括设置在发酵室内的电动伸缩杆和四个导向杆，且四个所述导向杆对称设置，四个所述导向杆和电动伸缩杆共同安装有支撑板，所述支撑板上放置有发酵筐，所述发酵筐上对称设置有若干个提手。
作为本实用新型的一种优选方案，所述排气装置包括与发酵室连通的排气管和固定连接在发酵室外侧壁上的水箱，且所述水箱的下端位于排气管内，所述排气管的出气口位于水箱内，所述排气管内设置有活性炭过滤网。
作为本实用新型的一种优选方案，所述发酵筐的底部和支撑板上均开设有若干个过滤孔，所述支撑板底部设置有若干个引流锥。
作为本实用新型的一种优选方案，所述发酵室内底部设有废水槽，所述废水槽底部连通有废水收集箱，所述废水收集箱底部安装有控制阀。
作为本实用新型的一种优选方案，所述支撑板上对称固定连接有四个定位板。
作为本实用新型的一种优选方案，所述排气管连通有透明收集管，且所述透明收集管的一端与废水收集箱的侧壁下部连通。
本实用新型的实施方式具有如下优点：
本实用新型能够避免污泥注入发酵室内对发酵室底部造成损伤，且污泥发酵完成后不会在发酵室内产生残留，影响装置对后续污泥的发酵净化，清洗时只需对发酵筐和支撑板进行清洗，方便快捷。（发明人胡志松;方晓玉;朱东海;卜建华;张雷;于丽娜;张雪姣;郭莹）
