申请日2019.12.20
公开(公告)日2020.04.17
IPC分类号C02F9/14
摘要
本发明的一种化工废水的零排放处理系统，包括生化处理子系统、中水回用子系统、蒸发结晶子系统，中水回用子系统包括：与生化处理子系统相连接的中水调节水池;中水调节水池的出水口连接机械加速澄清池;机械加速澄清池的污泥出口连接污泥储池，其出水口连接变孔隙滤池;变孔隙滤池的出水口连接滤后水池，滤后水池连接超滤装置;超滤装置的出水口通入超滤产水池，超滤产水池连接弱酸阳床;弱酸阳床出水口与反渗透装置相连接;反渗透装置的淡水出口连接淡水池;反渗透装置的RO浓水出口连接浓水浓缩装置;浓水浓缩装置的出水口与蒸发结晶子系统相连接。本发明处理的化工厂自排水，可以达到废水零排放，回用率达到95%，实现资源的最大化。
权利要求书

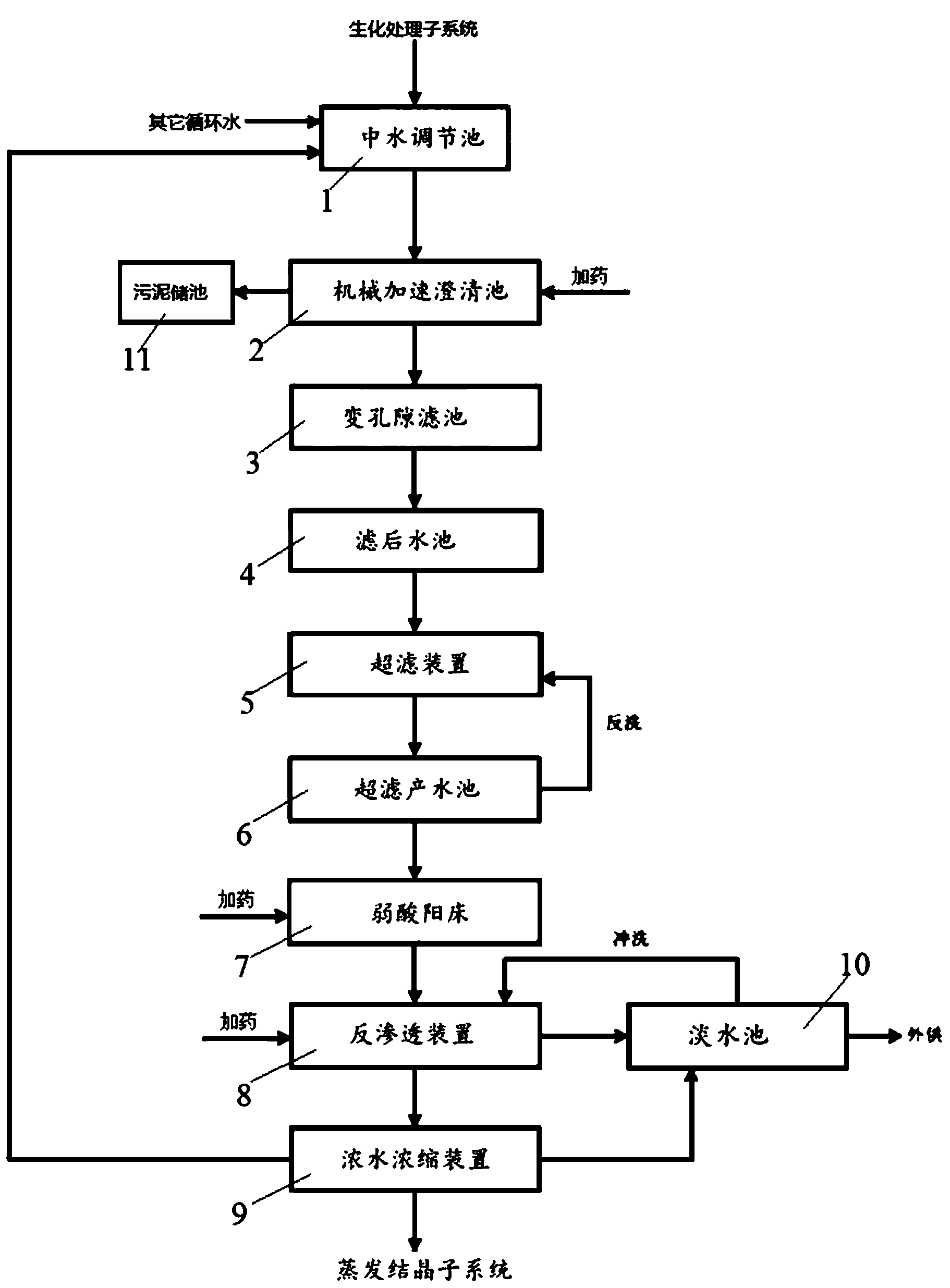

1.一种化工废水的零排放处理系统，包括生化处理子系统、中水回用子系统、蒸发结晶子系统，其特征在于，所述的中水回用子系统包括：与所述生化处理子系统相连接的中水调节水池(1);所述中水调节水池(1)的出水口连接机械加速澄清池(2);所述机械加速澄清池(2)的污泥出口连接污泥储池(11)，其出水口连接变孔隙滤池(3);所述变孔隙滤池(3)的出水口连接滤后水池(4)，所述滤后水池(4)连接超滤装置(5);所述超滤装置(5)的出水口通入超滤产水池(6)，所述超滤产水池(6)连接弱酸阳床(7);所述弱酸阳床(7)出水口与反渗透装置(8)相连接;所述反渗透装置(8)的淡水出口连接淡水池(10);所述反渗透装置(8)的RO浓水出口连接浓水浓缩装置(9);所述浓水浓缩装置(9)的出水口与所述蒸发结晶子系统相连接。
2.根据权利要求1所述的化工废水的零排放处理系统，其特征在于，所述生化处理子系统包括：废水调节池(20);所述废水调节池(20)底部设有提升泵(21)，所述提升泵(21)与絮凝沉淀池(22)相连接;所述絮凝沉淀池(22)与水解酸化池(23)相连接;所述水解酸化池(23)的出水口与生物接触氧化池(24)相连接;所述生物接触氧化池(24)与二沉池(25)相连接;所述二沉池(25)的出水口连接第一中间水池(26);所述中间水池(26)与曝气生物滤池27相连接，所述曝气生物滤池(27)与所述中水回用子系统的所述中水调节水池(1)相连接。
3.根据权利要求2所述的化工废水的零排放处理系统，其特征在于，所述水解酸化池(23)和所述二沉池(25)均有排泥口与所述污泥储池(11)相连接。
4.根据权利要求1所述的化工废水的零排放处理系统，其特征在于，所述蒸发结晶子系统包括：原水池(30)与所述中水回用子系统的所述浓水浓缩装置(9)的出水口相连接;所述原水池(30)与反应槽(31)相连接;所述反应槽(31)与混凝槽(32)相连接;所述混凝槽(32)与絮凝槽(33)相连接;所述絮凝槽(33)与沉淀槽(34)相连接;所述沉淀槽(34)的出水口与第二中间水池(35)相连接;所述第二中间水池(35)与三效蒸发结晶装置(36)相连接;所述三效蒸发结晶装置(36)的冷凝出水口连接所述淡水池(10)，其出料口连接增稠器(37);所述增稠器(37)与离心机(38)相连接，固体结晶盐出料，母液出口与所述三效蒸发结晶装置36的入水口相连接。
5.根据权利要求3所述的化工废水的零排放处理系统，其特征在于，所述沉淀槽(34)的排泥口与所述污泥储池(11)相连接。
说明书
一种化工废水的零排放处理系统
技术领域
本发明属于污水处理领域，具体涉及一种化工废水的零排放处理系统。
背景技术
随着经济的不断发展，水源污染已经成为困扰人们生活质量提高的一大难题。
现有的污水处理系统有物理法，化学法，物理化学法三类。物理法有沉淀，气浮，反渗透法等;物理法的优点是费用较小，无需添加药剂，但这种处理方法的出水通常不能达标，需要和其他处理系统配合使用。化学法有中和法，混凝，氧化还原，离子交换法等;化学处理方法比较高效，而且处理效果比较好，但使用这种方法的时候需要注意避免化学药剂的二次污染。生物化学法是利用微生物的代谢作用，将有毒的有机物质降解为稳定的无害无机物的方法，分为好氧法和厌氧法;生物法处理废水对环境的影响较小，但处理时间较长，毒性大的废水对的生物的冲击比较大，进而影响处理效果。
发明内容
本发明的目的在于提供一种化工废水的零排放处理系统，以解决现有技术中存在的二次污染等问题。
本发明的“废水零排放”定义为“液体零排放”，即工业废水经过适当的组合工艺处理后达到回用的目的，且不向环境排放任何液态的污染物;废水中的盐类及其他污染物被浓缩至固态或结晶形式对外排放或回收为化工原料。
为了达到上述目的，本发明采用以下技术方案予以实现：
一种化工废水的零排放处理系统，包括生化处理子系统、中水回用子系统、蒸发结晶子系统，其特征在于，所述的中水回用子系统包括：与所述生化处理子系统相连接的中水调节水池;所述中水调节水池的出水口连接机械加速澄清池;所述机械加速澄清池的污泥出口连接污泥储池，其出水口连接变孔隙滤池;所述变孔隙滤池的出水口连接滤后水池，所述滤后水池连接超滤装置;所述超滤装置的出水口通入超滤产水池，所述超滤产水池连接弱酸阳床;所述弱酸阳床出水口与反渗透装置相连接;所述反渗透装置的淡水出口连接淡水池;所述反渗透装置的RO浓水出口连接浓水浓缩装置;所述浓水浓缩装置的出水口与所述蒸发结晶子系统相连接。
进一步地，本发明的一种化工废水的零排放处理系统，所述生化处理子系统包括：废水调节池，所述废水调节池底部设有提升泵，所述提升泵与絮凝沉淀池相连接;所述絮凝沉淀池与水解酸化池相连接;所述水解酸化池的出水口与生物接触氧化池相连接;所述生物接触氧化池与二沉池相连接;所述二沉池的出水口连接第一中间水池;所述中间水池与曝气生物滤池相连接，所述曝气生物滤池与所述中水回用子系统的所述中水调节水池相连接。
进一步地，本发明的一种化工废水的零排放处理系统，所述蒸发结晶子系统包括：原水池与所述中水回用子系统的所述浓水浓缩装置的出水口相连接;所述原水池与反应槽相连接;所述反应槽与混凝槽相连接;所述混凝槽与絮凝槽相连接;所述絮凝槽与沉淀槽相连接;所述沉淀槽的出水口与第二中间水池相连接;所述第二中间水池与三效蒸发结晶装置相连接;所述三效蒸发结晶装置的冷凝出水口连接所述淡水池，其出料口连接增稠器;所述增稠器与离心机相连接，固体结晶盐出料，母液出口与所述三效蒸发结晶装置的入水口相连接。
进一步地，本发明的一种化工废水的零排放处理系统，所述沉淀槽、所述水解酸化池和所述二沉池均有排泥口与所述污泥储池相连接。
本发明的一种化工废水的零排放处理系统，可以处理典型的化工厂污水处理站运行过程中产生的滤液、反冲洗、化学清洗、再生等自排水，并确保能够连续、稳定接纳来自本装置外的废水，有效地处理高盐废水，达到淡水排放标准，水解酸化预处理可以降低有毒有害物质对微生物的冲击，增强生物的处理效果，盐类和其他污染物被回收为化工原料，最终达到废水零排放，回用率达到95%，污染物浓缩为结晶盐，运出后由专人填埋处置，实现资源的最大化。（发明人王贤;罗霄）
