申请日2019.12.19
公开(公告)日2020.04.07
IPC分类号C02F11/127
摘要
本发明涉及污泥环保处理技术领域，公开了一种联动式污泥压缩脱水环保处理装置，包括固定底板，固定底板上端两侧安装支撑架，支撑架顶端安装顶板，支撑架内侧中部安装转动轴，转动轴之间安装处理箱，处理箱内部安装脱水筒，脱水筒底端中部安装旋转轴，旋转轴穿过处理箱底端中部安装三星凸轮，三星凸轮两侧接触有限位球，处理箱下端左侧安装排液箱，处理箱下端右侧安装引液箱，排液箱以及引液箱内部均设有限位板，限位板中部安装限位杆，限位杆前端穿过排液箱或者引液箱连接有限位球，限位杆中部还设有限位弹簧，支撑架顶端铰接有转动架，转动架上端连接有拉伸绳。本发明，既确保了脱水筒的脱水作用，同时增加了污泥的压缩脱水作用。
权利要求书

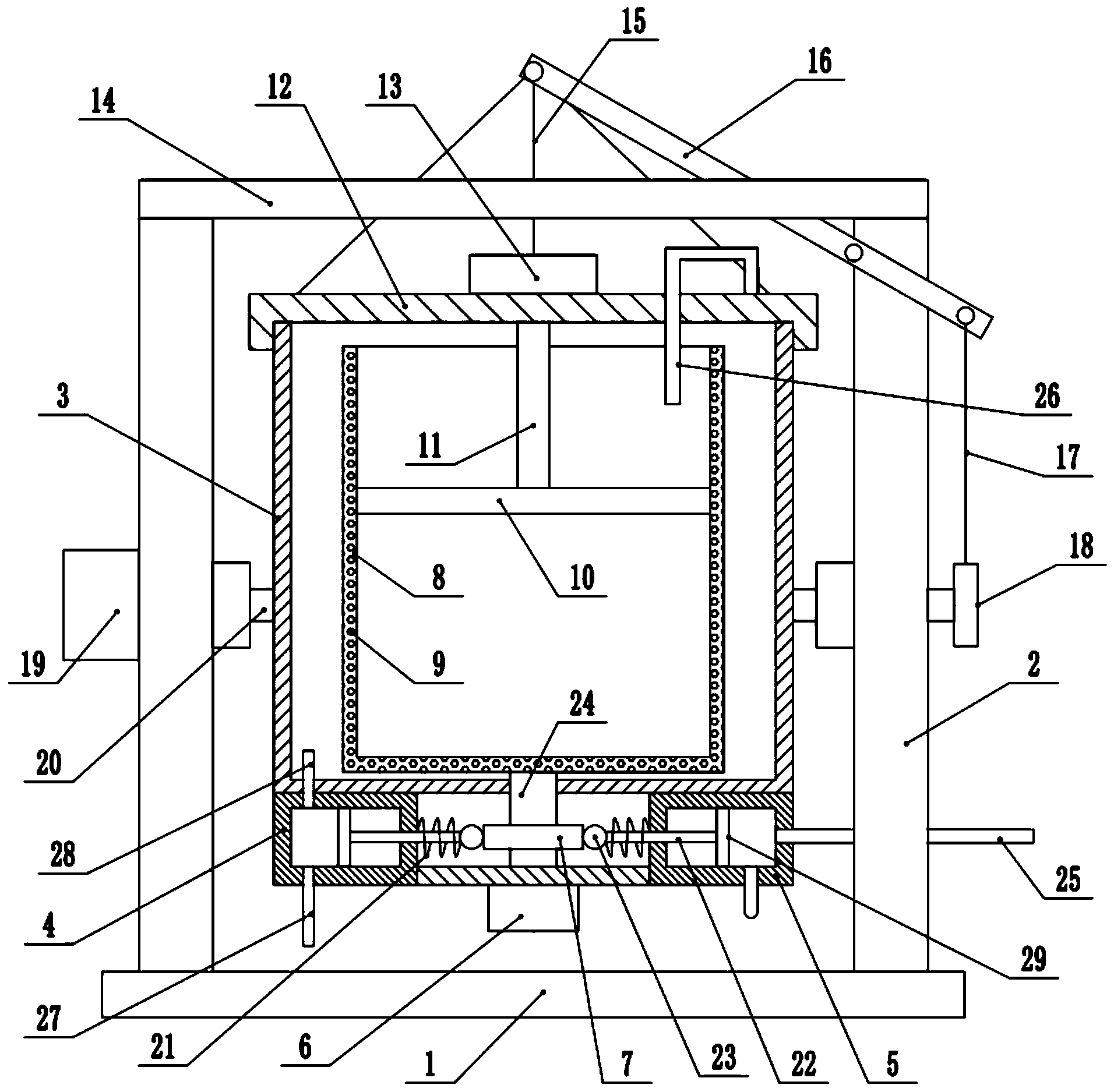

1.一种联动式污泥压缩脱水环保处理装置，包括固定底板(1)，所述固定底板(1)上端两侧安装支撑架(2)，支撑架(2)顶端安装顶板(14)，所述支撑架(2)内侧中部安装转动轴(20)，转动轴(20)之间安装处理箱(3)，其特征在于，处理箱(3)内部安装脱水筒(8)，脱水筒(8)底端中部安装旋转轴(24)，旋转轴(24)穿过处理箱(3)底端中部安装三星凸轮(7)，三星凸轮(7)两侧接触有限位球(23)，所述处理箱(3)下端左侧安装排液箱(4)，处理箱(3)下端右侧安装引液箱(5)，所述排液箱(4)以及引液箱(5)内部均设有限位板(29)，限位板(29)中部安装限位杆(22)，限位杆(22)前端穿过排液箱(4)或者引液箱(5)连接有限位球(23)，限位杆(22)中部还设有限位弹簧(21)，所述处理箱(3)上端设有密封盖(12)，密封盖(12)上端中部设有压缩缸(13)，压缩缸(13)下端中部安装压缩轴(11)，压缩轴(11)底端安装压缩板(10)，右侧所述支撑架(2)顶端铰接有转动架(16)，转动架(16)上端连接有拉伸绳(15)，拉伸绳(15)底端固定于密封盖(12)四角位置，所述转动架(16)底端连接缠绕绳(17)，缠绕绳(17)缠绕在设在转动轴(20)右端的转动轮(18)上。
2.根据权利要求1所述的一种联动式污泥压缩脱水环保处理装置，其特征在于，所述引液箱(5)一端连接有引污管(25)，另一端连接有出污管(26)，出污管(26)另一端固定于密封盖(12)内部底端。
3.根据权利要求2所述的一种联动式污泥压缩脱水环保处理装置，其特征在于，所述引污管(25)和出污管(26)中部均安装单向阀。
4.根据权利要求1所述的一种联动式污泥压缩脱水环保处理装置，其特征在于，所述旋转轴(24)底端中部安装旋转电机(6)。
5.根据权利要求1所述的一种联动式污泥压缩脱水环保处理装置，其特征在于，所述排液箱(4)一端通过排液管(28)设于处理箱(3)内部，另一端连接有出液管(27)。
6.根据权利要求5所述的一种联动式污泥压缩脱水环保处理装置，其特征在于，所述排液管(28)和出液管(27)中部均安装单向阀。
7.根据权利要求1所述的一种联动式污泥压缩脱水环保处理装置，其特征在于，所述转动轴(20)左侧安装转动电机(19)。
8.根据权利要求1或7所述的一种联动式污泥压缩脱水环保处理装置，其特征在于，所述脱水筒(8)内壁设有若干脱水孔(9)。
9.根据权利要求1所述的一种联动式污泥压缩脱水环保处理装置，其特征在于，所述压缩板(10)位于脱水筒(8)内部。
10.根据权利要求7所述的一种联动式污泥压缩脱水环保处理装置，其特征在于，所述转动电机(19)为双转向步进电机。
说明书
一种联动式污泥压缩脱水环保处理装置
技术领域
本发明涉及污泥环保处理技术领域，具体是一种联动式污泥压缩脱水环保处理装置。
背景技术
废水处理过程中产生的污泥含水率很高，所以污泥的体积比较大，对污泥的处理、利用和运输造成困难。污泥浓缩就是通过污泥增稠来降低污泥的含水率和减小污泥的体积，从而降低后续处理费用。污泥浓缩常用的方法有重力浓缩法、气浮浓缩法和离心浓缩三种。
目前好氧生化池剩余污泥通过排污管道排入污泥浓缩池，污泥经污泥浓缩池浓缩后进入板框压滤机进行污泥压滤，但是随着曝气在好氧生化池中的使用，活性污泥内部空隙增加，虽然能够增加活性污泥的处理效率，但是排入污泥浓缩池的污泥本身含水量极高，经一次浓缩后的污泥含水量依然很高，进入板框压滤机后污泥压滤效率不高。
中国专利(公告号：CN208617678U)公开了一种简易污泥压缩装置，包括圆柱形的压缩釜，所述压缩釜上表面设置有搅拌装置，所述搅拌装置的转轴竖直插入压缩釜内，且转轴的底端靠近压缩釜内底面，所述转轴外周面上设置有搅拌叶片，所述压缩釜下表面连接有排污管，且排污管内设置有排污球阀，所述压缩釜的外周面下部设置有污泥管，且污泥管另一管口通过螺杆泵与外部的污泥浓缩池相接，污泥管内设置有第一球阀，所述压缩釜外周面在竖直方向上间隔设置有数个溢流管，且每个所述溢流管上均设置有第二球阀，所述数个溢流管均与调节进水管的一个管口相接，且调节进水管的另一管口与外部的调节池相接，虽然该装置在一定程度上可以降低污泥内部含水量，但是在实际操作中，仅仅通过螺旋搅拌叶片并不能很好的实现脱水作用，因此，仍然需要进一步的改进。
发明内容
本发明的目的在于提供一种联动式污泥压缩脱水环保处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种联动式污泥压缩脱水环保处理装置，包括固定底板，所述固定底板上端两侧安装支撑架，支撑架顶端安装顶板，所述支撑架内侧中部安装转动轴，转动轴之间安装处理箱，处理箱内部安装脱水筒，脱水筒底端中部安装旋转轴，旋转轴穿过处理箱底端中部安装三星凸轮，三星凸轮两侧接触有限位球，所述处理箱下端左侧安装排液箱，处理箱下端右侧安装引液箱，所述排液箱以及引液箱内部均设有限位板，限位板中部安装限位杆，限位杆前端穿过排液箱或者引液箱连接有限位球，限位杆中部还设有限位弹簧，所述处理箱上端设有密封盖，密封盖上端中部设有压缩缸，压缩缸下端中部安装压缩轴，压缩轴底端安装压缩板，右侧所述支撑架顶端铰接有转动架，转动架上端连接有拉伸绳，拉伸绳底端固定于密封盖四角位置，所述转动架底端连接缠绕绳，缠绕绳缠绕在设在转动轴右端的转动轮上。
作为本发明进一步的方案：所述引液箱一端连接有引污管，另一端连接有出污管，出污管另一端固定于密封盖内部底端。
作为本发明进一步的方案：所述引污管和出污管中部均安装单向阀。
作为本发明进一步的方案：所述旋转轴底端中部安装旋转电机。
作为本发明进一步的方案：所述排液箱一端通过排液管设于处理箱内部，另一端连接有出液管。
作为本发明进一步的方案：所述排液管和出液管中部均安装单向阀。
作为本发明进一步的方案：所述转动轴左侧安装转动电机。
作为本发明进一步的方案：所述脱水筒内壁设有若干脱水孔。
作为本发明进一步的方案：所述压缩板位于脱水筒内部。
作为本发明再进一步的方案：所述转动电机为双转向步进电机。
与现有技术相比，本发明的有益效果是：
所述一种联动式污泥压缩脱水环保处理装置，结构合理，设计新颖，通过在处理箱内部设置脱水筒并且与三星凸轮、引液箱、排液箱之间的相互配合，既确保了脱水筒的脱水作用，同时也实现了污水的排入以及脱水后清水的联动式排出，大大增加了污泥的压缩脱水作用，此外，通过设置转动架、拉伸绳以及缠绕绳，使得脱水压缩后污泥的倒出，实用性强，可靠性高。（发明人陶李）
