申请日2019.12.31
公开(公告)日2020.04.14
IPC分类号C02F11/121; B01D17/032
摘要
本发明公开了一种双向挤压含油污泥处理装置，包括双向挤压筒和静置分层箱，双向挤压筒固定在静置分层箱上方并与静置分层箱相连通，在双向挤压筒和静置分层箱之间设有用于对双向挤压筒进行支撑固定的主支撑架和副支撑架，在双向挤压筒顶部设有进料斗;本装置在进行处理工作时，将含油污泥通过进料斗向双向挤压筒内输送，启动第一驱动电机，通过正旋绞龙将污泥网挤压环方向运送并进行挤压，使得污泥中的液体成分与固体成分发生脱离，并在挤压作用下通过筛选通道向静置分层箱内转移，同时启动第二驱动电机，通过反选绞龙，从双向挤压筒另一侧对污泥进行挤压，不仅避免了单向挤压容易造成的挤压筒尾部积料问题，提高液体析出的效率。
权利要求书

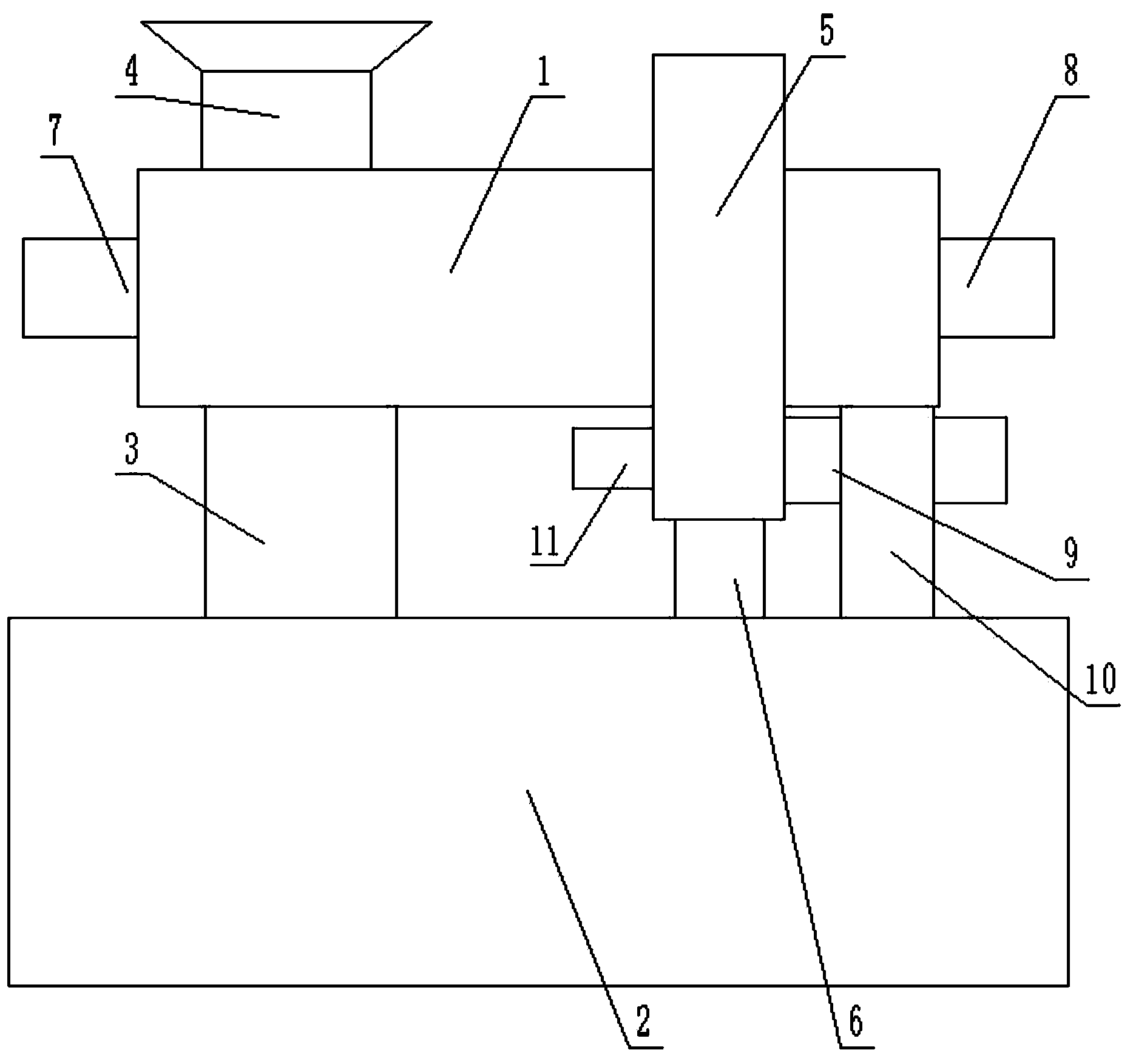

1.一种双向挤压含油污泥处理装置，包括双向挤压筒(1)和静置分层箱(2)，双向挤压筒(1)固定在静置分层箱(2)上方并与静置分层箱(2)相连通，在双向挤压筒(1)和静置分层箱(2)之间设有用于对双向挤压筒(1)进行支撑固定的主支撑架(3)和副支撑架(10)，其特征在于，在双向挤压筒(1)顶部设有进料斗(4)，所述双向挤压筒(1)上设有挤压环(5)，挤压环(5)内部与双向挤压筒(1)内部相连通，在挤压环(5)内设有竖杆(15)，竖杆(15)两侧分别设有正旋绞龙(13)和反旋绞龙(14)，在双向挤压筒(1)两端分别设有第一驱动电机(7)和第二驱动电机(8)，第一驱动电机(7)的输出端与正旋绞龙(13)相连接，第二驱动电机(8)的输出端与反旋绞龙(14)相连接，所述正旋绞龙(13)和反旋绞龙(14)均与竖杆(15)转动连接，在挤压环(5)底部连接有连接管(6)，连接管(6)内部为筛选通道(16)，筛选通道(16)下端与静置分层箱(2)顶部相连接，在筛选通道(16)底部设有过滤网筛(17)。
2.根据权利要求1所述的一种双向挤压含油污泥处理装置，其特征在于，所述正旋绞龙(13)的长度为反旋绞龙(14)长度的两倍。
3.根据权利要求1所述的一种双向挤压含油污泥处理装置，其特征在于，所述双向挤压筒(1)顶部设有连接口(12)，连接口(12)与进料斗(4)螺纹转动连接。
4.根据权利要求1或2或3所述的一种双向挤压含油污泥处理装置，其特征在于，所述双向挤压筒(1)下方还设有出泥管(9)，出泥管(9)与筛选通道(16)相连通。
5.根据权利要求4所述的一种双向挤压含油污泥处理装置，其特征在于，所述出泥管(9)插装在副支撑架(10)内并与副支撑架(10)固定连接。
6.根据权利要求1或2或3所述的一种双向挤压含油污泥处理装置，其特征在于，所述双向挤压筒(1)内部呈由两侧向挤压环(5)方向直径逐渐增加状。
7.根据权利要求4所述的一种双向挤压含油污泥处理装置，其特征在于，所述出泥管(9)包括圆柱管体，圆柱管体呈水平方向设置，在圆柱管体内设有与其同轴设置的输出绞龙(18)，在圆柱管体前端设有输出电机(11)，所述输出电机(11)的输出端与输出绞龙(18)相连接。
8.根据权利要求7所述的一种双向挤压含油污泥处理装置，其特征在于，所述出泥管(9)尾端设有封盖(19)，封盖(19)与圆柱管体螺纹转动连接。
9.根据权利要求1或2或3所述的一种双向挤压含油污泥处理装置，其特征在于，所述静置分层箱(2)内设有竖向的隔板(20)，隔板(20)两侧分别为静置腔(22)和转移腔(23)，所述筛选通道(16)与静置腔(22)相连通，在隔板(20)顶部设有连通口(21)，连通口(21)用于将静置腔(22)内的石油向转移腔(23)内转移。
10.根据权利要求9所述的一种双向挤压含油污泥处理装置，其特征在于，在静置腔(22)侧壁上插装有补水管(24)。
说明书
一种双向挤压含油污泥处理装置
技术领域
本发明涉及石油化学设备，具体是一种双向挤压含油污泥处理装置。
背景技术
目前，原油生产过程中产生的污油，根据污油中的机械杂质含量、粘度和温度的高低，在污油回收过程中一般仅进行简单的加热和重力沉降处理以改善其流动性和减少污油中携带泥砂造成的管道和处理设备淤积，甚至不做任何预处理而将污油直接回掺到新鲜采出液中，存在的问题为不能去除污油中具有界面活性的机械杂质并降低污油中油水乳状液的稳定性，掺混到新鲜采出液中的污油常导致游离水脱除器放水含油量增大，电脱水器脱水电流升高甚至垮电场，脱水罐中油水过渡层厚度增大，严重时还造成出矿原油含水率超标。
中国专利公告号CN209519467U提出了一种用于油田含油污泥处理装置，能够有效的对石油进行均匀混合，且能够有效的去除石油中的污泥，而且便于对石油进行提纯，但与现有设备相同的是，在对污泥进行挤压时，是采用单向挤压的，容易在挤压位置产生污泥的积存，长此以往，会影响设备的正常使用，降低效率。
发明内容
本发明的目的在于提供一种双向挤压含油污泥处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种双向挤压含油污泥处理装置，包括双向挤压筒和静置分层箱，双向挤压筒固定在静置分层箱上方并与静置分层箱相连通，在双向挤压筒和静置分层箱之间设有用于对双向挤压筒进行支撑固定的主支撑架和副支撑架，在双向挤压筒顶部设有进料斗，进料斗用于将含油污泥向双向挤压筒内输送，所述双向挤压筒上设有挤压环，挤压环内部与双向挤压筒内部相连通，在挤压环内设有竖杆，竖杆两侧分别设有正旋绞龙和反旋绞龙，在双向挤压筒两端分别设有第一驱动电机和第二驱动电机，第一驱动电机的输出端与正旋绞龙相连接，第二驱动电机的输出端与反旋绞龙相连接，所述正旋绞龙和反旋绞龙均与竖杆转动连接，在挤压环底部连接有连接管，连接管内部为筛选通道，筛选通道下端与静置分层箱顶部相连接，在筛选通道底部设有过滤网筛。
所述正旋绞龙的长度为反旋绞龙长度的两倍;所述双向挤压筒顶部设有连接口，连接口与进料斗螺纹转动连接;所述双向挤压筒下方还设有出泥管，出泥管与筛选通道相连通，所述出泥管插装在副支撑架内并与副支撑架固定连接;所述双向挤压筒内部呈由两侧向挤压环方向直径逐渐增加状。
作为本发明的优选方案：所述出泥管包括圆柱管体，圆柱管体呈水平方向设置，在圆柱管体内设有与其同轴设置的输出绞龙，在圆柱管体前端设有输出电机，所述输出电机的输出端与输出绞龙相连接。
作为本发明再进一步的优选方案：所述出泥管尾端设有封盖，封盖与圆柱管体螺纹转动连接。
作为本发明再进一步的优选方案：所述静置分层箱内设有竖向的隔板，隔板两侧分别为静置腔和转移腔，所述筛选通道与静置腔相连通，在隔板顶部设有连通口，连通口用于将静置腔内的石油向转移腔内转移，在静置腔侧壁上插装有补水管。
与现有技术相比，本发明的有益效果是：本装置在进行处理工作时，将含油污泥通过进料斗向双向挤压筒内输送，启动第一驱动电机，通过正旋绞龙将污泥网挤压环方向运送并进行挤压，使得污泥中的液体成分与固体成分发生脱离，并在挤压作用下通过筛选通道向静置分层箱内转移，同时启动第二驱动电机，通过反选绞龙，从双向挤压筒另一侧对污泥进行挤压，不仅避免了单向挤压容易造成的挤压筒尾部积料问题，同时也增大了挤压力，提高液体析出的效率。（发明人谢晓永）
