申请日2019.12.31
公开(公告)日2020.04.03
IPC分类号C02F9/14; C02F103/16
摘要
本发明涉及废水处理领域，特别是一种电镀废水排放水综合处理装置及方法,其特征是：至少包括：电镀废水中至少包括喷漆退漆废水、老化液电镀废水和前处理含油电镀废水;电镀废水中的喷漆退漆废水通过阀门管路依次经喷漆退漆废水预处理池(2)、第一混凝沉淀单元(3)、厌氧反应池(4)、多段A/O生物处理单元(11)、第四混凝沉淀单元(12)、第二臭氧氧化反应池(13)、活性碳过滤单元(14)到排放单元(15)。它提供了一种占地面积少，节省费用，管理维护方便的一种电镀废水排放水综合处理装置及方法。
权利要求书
1.一种电镀废水排放水综合处理装置，其特征是：至少包括：电镀废水中至少包括喷漆退漆废水、老化液电镀废水和前处理含油电镀废水;电镀废水中的喷漆退漆废水通过阀门管路依次经喷漆退漆废水预处理池(2)、第一混凝沉淀单元(3)、厌氧反应池(4)、多段A/O生物处理单元(11)、第四混凝沉淀单元(12)、第二臭氧氧化反应池(13)、活性碳过滤单元(14)到排放单元(15);
电镀废水中的老化液电镀废水通过阀门管路依次经第二混凝沉淀单元(5)、第一臭氧氧化反应池(6)、多段A/O生物处理单元(11)、第四混凝沉淀单元(12)、第二臭氧氧化反应池(13)、活性碳过滤单元(14)到排放单元(15);
电镀废水中的前处理含油电镀废水通过阀门管路依次经隔油沉淀单元(8)、第三混凝沉淀单元(9)、多段A/O生物处理单元(11)、第四混凝沉淀单元(12)、第二臭氧氧化反应池(13)、活性碳过滤单元(14)到排放单元(15)。
2.根据权利要求1所述的一种电镀废水排放水综合处理装置，其特征是：所述的厌氧反应池(4)出口和第一臭氧氧化反应池(6)的出口通过第一含油废水中间水池(7)后，第一含油废水中间水池(7)的出口在进入第二含油中间水池(10)的一个入口，第三混凝沉淀单元(9)出口在进入第二含油中间水池(10)的另一个入口，在由第二含油中间水池(10)的出口到多段A/O生物处理单元(11)、第四混凝沉淀单元(12)、第二臭氧氧化反应池(13)、活性碳过滤单元(14)到排放单元(15)的共用处理工艺管路。
3.根据权利要求1所述的一种电镀废水排放水综合处理装置，其特征是：所述的第一臭氧氧化反应池(6)和第二臭氧氧化反应池(13)具有相同的工艺结构。
4.根据权利要求1所述的一种电镀废水排放水综合处理装置，其特征是：所述的第一混凝沉淀单元(3)、第二混凝沉淀单元(5)、第三混凝沉淀单元(9)和第四混凝沉淀单元(12)具有相同的工艺结构。
5.一种电镀废水排放水综合处理方法，其中包括：电镀废水中至少包括喷漆退漆废水、老化液电镀废水和前处理含油电镀废水;电镀废水中的喷漆退漆废水通过阀门管路依次经喷漆退漆废水预处理池、第一混凝沉淀单元、厌氧反应池、多段A/O生物处理单元、第四混凝沉淀单元、第二臭氧氧化反应池、活性碳过滤单元到排放单元;
含油电镀废水处理过程是：前处理含油废水经过收集管道连接到进入含油废水调节池，含油废水调节池通过泵和管件阀门与隔油沉淀单元连接，隔油沉淀单元包括一个PAC接口，隔油沉淀单元通过PAC接口控制混凝剂的量，混凝剂与含油混合进行反应，隔油沉淀单元内先经过重力除油，将废水中的浮油和悬浮物去除，除油后出水再进入第三混凝沉淀单元，第三混凝沉淀单元还至少包括：HCL接口、PAC接口、PAM接口、含油中间水池接口和含油污泥池接口接口，通过HCL接口、PAC接口、PAM接口分别控制NaOH、混凝剂和絮凝剂加入，通过含油污泥池接口与含油污泥池管路相连接;通过含油中间水池接口与含油中间水池管路相连接;含油中间水池通过管件阀门与连接多段A/O生物处理单元，通过多段A/O生物处理单元随后连接第四混凝沉淀单元，由第四混凝沉淀单元将处理后的含油废水排入第二臭氧氧化反应池、活性碳过滤单元到排放单元;
电镀废水中的老化液处理方法是：所述的第二混凝沉淀单元有氢氧化钠，化学式为NaOH和混凝剂PAC、絮凝剂PAM的接口;第二混凝沉淀单元通过控制阀门控制投加NaOH加入量与老化液电镀废水化学反应生成沉淀物，再通过混凝剂PAC和絮凝剂PAM的作用，在第二混凝沉淀单元形成大颗粒沉淀从废水中分离，然后用泵提升进入第一臭氧氧化反应池，在第一臭氧氧化反应池通过臭氧的强氧化作用，降解有机物，同时破坏分解大分子有机物，形成小分子的、短链的易生物降解的有机物，出水进入第一含油废水中间水池，与厌氧反应池的喷漆退漆废水继续处理;在经过多段A/O生物处理单元、第四混凝沉淀单元、第二臭氧氧化反应池、活性碳过滤单元到排放单元。
6.根据权利要求5所述的一种电镀废水排放水综合处理方法，其特征是：所述的第三混凝沉淀单元投加NaOH调节PH，再经过混凝剂和絮凝剂的作用，形成大颗粒沉淀从废水中分离，出水自流进入第二含油中间水池与预处理后的前处理老化液和喷漆及退漆废水混合后进入多段A/O生物处理单元，通过生物作用降解废水中的有机物，出水经第四混凝沉淀单元固液分离，出水进入排放水处理系统继续处理;含油混凝反应沉淀池和二沉池产生的污泥排至含油污泥池。
7.根据权利要求5所述的一种电镀废水排放水综合处理方法，其特征是：所述的喷漆退漆废水预处理池至少还包括漆雾凝聚剂阀接口、浮渣收集罐接口和出水口，通过漆雾凝聚剂阀接口控制漆雾凝聚剂的投入量，使喷漆及退漆废水中的油漆凝聚上浮形成浮渣，浮渣排至浮渣收集罐外运处置;通过出水口将出水用泵提升进入第一混凝沉淀单元，第一混凝沉淀单元还至少包括：HCL接口、PAC接口、PAM接口、含油污泥池接口和厌氧反应池接口，通过HCL接口、PAC接口、PAM接口分别控制NaOH、混凝剂和絮凝剂加入，经过分离后的出水进入厌氧反应池，通过厌氧微生物的作用，降解部分有机物同时提高废水的可生化性，厌氧反应池出水再进入第一含油废水中间水池，在经多段A/O生物处理单元、第四混凝沉淀单元、第二臭氧氧化反应池、活性碳过滤单元到排放单元继续处理。
说明书
一种电镀废水排放水综合处理装置及方法
技术领域
本发明涉及废水处理领域，特别是一种电镀废水排放水综合处理装置及方法。
背景技术
电镀行业的废水产量相对于造纸、印染和化工等行业水量少，但是由于电镀厂分布广泛，电镀废水中含有的有害物质种类众多，因此，对电镀废水的处理十分重要。电镀废水中主要含有铬、锌、铜、铅、镍等重金属离子，以及容易致癌的氰化物等。这些物质如果直接排放到大自然中，一方面会对环境造成极大的污染，严重威胁动植物的生命安全。另一方面，电镀废水中的重金属离子经过回收之后还能再利用，直接排放的话会造成资源的浪费。
当下对电镀废水的处理要么是针对一两种物质进行处理，要么就是对所有的物质进行混合处理。针对一两种电镀废水进行处理的污水治理系统，不能很好的应对污水种类多的情况。而所有的电镀废水一视同仁的进行处理的系统，往往因为针对性不强，直接导致处理效果不是很好。
发明内容
本发明的目的是提供一种占地面积少，节省费用，管理维护方便的一种电镀废水排放水综合处理装置及方法。

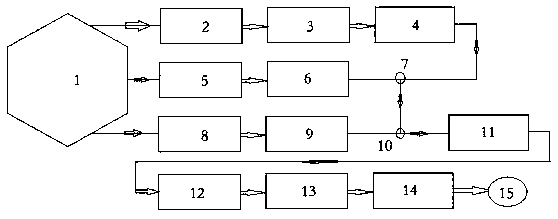

本发明的目的是这样实现的，一种电镀废水排放水综合处理装置，其特征是：至少包括：电镀废水中至少包括喷漆退漆废水、老化液电镀废水和前处理含油电镀废水;电镀废水中的喷漆退漆废水通过阀门管路依次经喷漆退漆废水预处理池(2)、第一混凝沉淀单元(3)、厌氧反应池(4)、多段A/O生物处理单元(11)、第四混凝沉淀单元(12)、第二臭氧氧化反应池(13)、活性碳过滤单元(14)到排放单元(15);
电镀废水中的老化液电镀废水通过阀门管路依次经第二混凝沉淀单元(5)、第一臭氧氧化反应池(6)、多段A/O生物处理单元(11)、第四混凝沉淀单元(12)、第二臭氧氧化反应池(13)、活性碳过滤单元(14)到排放单元(15);
电镀废水中的前处理含油电镀废水通过阀门管路依次经隔油沉淀单元(8)、第三混凝沉淀单元(9)、多段A/O生物处理单元(11)、第四混凝沉淀单元(12)、第二臭氧氧化反应池(13)、活性碳过滤单元(14)到排放单元(15)。
所述的厌氧反应池(4)出口和第一臭氧氧化反应池(6)的出口通过第一含油废水中间水池(7)后，第一含油废水中间水池(7)的出口在进入第二含油中间水池(10)的一个入口，第三混凝沉淀单元(9)出口在进入第二含油中间水池(10)的另一个入口，在由第二含油中间水池(10)的出口到多段A/O生物处理单元(11)、第四混凝沉淀单元(12)、第二臭氧氧化反应池(13)、活性碳过滤单元(14)到排放单元(15)的共用处理工艺管路。所述的第一臭氧氧化反应池(6)和第二臭氧氧化反应池(13)具有相同的工艺结构。
所述的第一混凝沉淀单元(3)、第二混凝沉淀单元(5)、第三混凝沉淀单元(9)和第四混凝沉淀单元(12)具有相同的工艺结构。
一种电镀废水排放水综合处理方法，其中包括：电镀废水中至少包括喷漆退漆废水、老化液电镀废水和前处理含油电镀废水;电镀废水中的喷漆退漆废水通过阀门管路依次经喷漆退漆废水预处理池、第一混凝沉淀单元、厌氧反应池、多段A/O生物处理单元、第四混凝沉淀单元、第二臭氧氧化反应池、活性碳过滤单元到排放单元;
含油电镀废水处理过程是：前处理含油废水经过收集管道连接到进入含油废水调节池，含油废水调节池通过泵和管件阀门与隔油沉淀单元连接，隔油沉淀单元包括一个PAC接口，隔油沉淀单元通过PAC接口控制混凝剂的量，混凝剂与含油混合进行反应，隔油沉淀单元内先经过重力除油，将废水中的浮油和悬浮物去除，除油后出水再进入第三混凝沉淀单元，第三混凝沉淀单元还至少包括：HCL接口、PAC接口、PAM接口、含油中间水池接口和含油污泥池接口接口，通过HCL接口、PAC接口、PAM接口分别控制NaOH、混凝剂和絮凝剂加入，通过含油污泥池接口与含油污泥池管路相连接;通过含油中间水池接口与含油中间水池管路相连接;含油中间水池通过管件阀门与连接多段A/O生物处理单元，通过多段A/O生物处理单元随后连接第四混凝沉淀单元，由第四混凝沉淀单元将处理后的含油废水排入第二臭氧氧化反应池、活性碳过滤单元到排放单元;
电镀废水中的老化液处理方法是：所述的第二混凝沉淀单元有氢氧化钠，化学式为NaOH和混凝剂PAC、絮凝剂PAM的接口;第二混凝沉淀单元通过控制阀门控制投加NaOH加入量与老化液电镀废水化学反应生成沉淀物，再通过混凝剂PAC和絮凝剂PAM的作用，在第二混凝沉淀单元形成大颗粒沉淀从废水中分离，然后用泵提升进入第一臭氧氧化反应池，在第一臭氧氧化反应池通过臭氧的强氧化作用，降解有机物，同时破坏分解大分子有机物，形成小分子的、短链的易生物降解的有机物，出水进入第一含油废水中间水池，与厌氧反应池的喷漆退漆废水继续处理;在经过多段A/O生物处理单元、第四混凝沉淀单元、第二臭氧氧化反应池、活性碳过滤单元到排放单元。
所述的第三混凝沉淀单元投加NaOH调节PH，再经过混凝剂和絮凝剂的作用，形成大颗粒沉淀从废水中分离，出水自流进入第二含油中间水池与预处理后的前处理老化液和喷漆及退漆废水混合后进入多段A/O生物处理单元，通过生物作用降解废水中的有机物，出水经第四混凝沉淀单元固液分离，出水进入排放水处理系统继续处理;含油混凝反应沉淀池和二沉池产生的污泥排至含油污泥池。
所述的喷漆退漆废水预处理池至少还包括漆雾凝聚剂阀接口、浮渣收集罐接口和出水口，通过漆雾凝聚剂阀接口控制漆雾凝聚剂的投入量，使喷漆及退漆废水中的油漆凝聚上浮形成浮渣，浮渣排至浮渣收集罐外运处置;通过出水口将出水用泵提升进入第一混凝沉淀单元，第一混凝沉淀单元还至少包括：HCL接口、PAC接口、PAM接口、含油污泥池接口和厌氧反应池接口，通过HCL接口、PAC接口、PAM接口分别控制NaOH、混凝剂和絮凝剂加入，经过分离后的出水进入厌氧反应池，通过厌氧微生物的作用，降解部分有机物同时提高废水的可生化性，厌氧反应池出水再进入第一含油废水中间水池，在经多段A/O生物处理单元、第四混凝沉淀单元、第二臭氧氧化反应池、活性碳过滤单元到排放单元继续处理。
本发明的优点是：将电镀废水中喷漆退漆废水、老化液电镀废水和前处理含油电镀废水共同工艺的多段A/O生物处理单元11、第四混凝沉淀单元12、第二臭氧氧化反应池13、活性碳过滤单元14到排放单元15进行共用，使电镀废水处理占地面积少，节省费用，管理维护方便。（发明人吴健;费西凯;张金星;余小军）
