申请日2020.01.07
公开(公告)日2020.05.01
IPC分类号C02F11/13
摘要
本发明公开了一种污泥晾晒风干装置，包括安装在基座板上的左板体和右板体，左板体两侧分别设置有箱体和圆筒，左板体与右板体之间活动连接有转轴，转轴外侧设置有带有开口的滚筒，转轴两端通过转板与滚筒活动连接，滚筒一端与圆筒活动连接，转轴上设置有分隔板，转板位于相邻分隔板之间活动连接有带有吹气管的空心轴，空心轴一端与圆筒内部连通，右板体下端设置有令滚筒转动的第二传动装置，左板体内设置有气管孔，箱体内设置有令转轴转动的第一传动装置以及与气管孔连接的吹气装置。本发明通过转轴带动分隔板以及转板和空心轴转动，将滚筒内污泥被不断翻转与风干，使污泥在风干与晾晒过程中不会造成板结，大大提高了干化效率。
权利要求书
1.一种污泥晾晒风干装置，包括安装在基座板上的左板体和右板体，其特征在于：所述左板体两侧分别设置有箱体和圆筒，所述左板体与右板体之间活动连接有转轴，所述转轴外侧设置有带有开口的滚筒，所述转轴两端通过转板与滚筒活动连接，所述滚筒靠近左板体的一端与圆筒活动连接，所述转轴上设置有分隔滚筒内部空间的分隔板，所述转板位于相邻分隔板之间活动连接有带有吹气管的空心轴，所述空心轴一端穿出转板与圆筒内部连通，所述右板体下端设置有令滚筒转动的第二传动装置，所述左板体位于圆筒内部设置有气管孔，所述箱体内设置有令转轴转动的第一传动装置以及与气管孔连接的吹气装置。
2.根据权利要求1所述的一种污泥晾晒风干装置，其特征在于：所述第一传动装置包括设置在箱体内的第一电机，所述转轴位于箱体一侧穿过左板体和箱体与第一电机连接。
3.根据权利要求1所述的一种污泥晾晒风干装置，其特征在于：所述右板体下端设置有电机槽，所述第二传动装置包括设置在电机槽内的第二电机，所述第二电机上设置有传动轴，所述传动轴上设置有传动齿，所述滚筒外壁上设置有与传动齿相对应的齿条。
4.根据权利要求1所述的一种污泥晾晒风干装置，其特征在于：所述吹气装置包括设置在箱体位于第一电机下方的热风机，所述热风机上设置有与气管孔连接的通风管。
5.根据权利要求1所述的一种污泥晾晒风干装置，其特征在于：所述右板体位于转轴外侧设置有齿轮圈，所述空心轴上位于滚筒内一侧设置有多个划杆，所述空心轴穿出转板位于齿轮圈内的一端设置有与齿轮圈相对应的齿轮。
6.根据权利要求1所述的一种污泥晾晒风干装置，其特征在于：所述圆筒的外壁与滚筒的内壁上设置有相对应的滚珠槽，所述滚珠槽内设置有第一滚珠，所述滚筒通过第一滚珠与圆筒活动连接。
7.根据权利要求1所述的一种污泥晾晒风干装置，其特征在于：所述滚筒内壁上设置有与转板相对应的凹槽，所述凹槽与转板之间设置有第二滚珠，所述滚筒通过第二滚珠与转板活动连接。
8.根据权利要求1所述的一种污泥晾晒风干装置，其特征在于：所述滚筒位于开口的两侧设置有挡板。
说明书
一种污泥晾晒风干装置
技术领域
本发明涉及污泥加工技术领域，具体涉及一种污泥晾晒风干装置。
背景技术
目前，我国工业化进程快，农村城市化步伐加快，城镇人口增速快，污水等各类污染物产生量不断增加，因此污泥处理势在必行，污泥含有很高的水分，不好直接用在土壤肥田，直接丢掉一来浪费，二来不好处理，现今城市污水处理行业得到迅速发展，城市污泥的产量与日俱增，为了便于运输和进行综合利用或最终处置，需要对污泥进行晾晒风干，以此来进一步降低污泥含水量，即对污泥进行干化，现有污泥晾晒风干装置所需风干时间较长，且污泥在晾晒风干过程中易板结，板结处存储水分难以被快速晾晒风干，这使得污泥晾晒风干效率太低，造成时间浪费。
发明内容
本发明的主要目的在于提供一种污泥晾晒风干装置，本发明装置通过转轴带动分隔板以及转板和空心轴转动，将滚筒内污泥被不断翻转与风干，使污泥在风干与晾晒过程中不会造成板结，大大提高了干化效率。本发明可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：

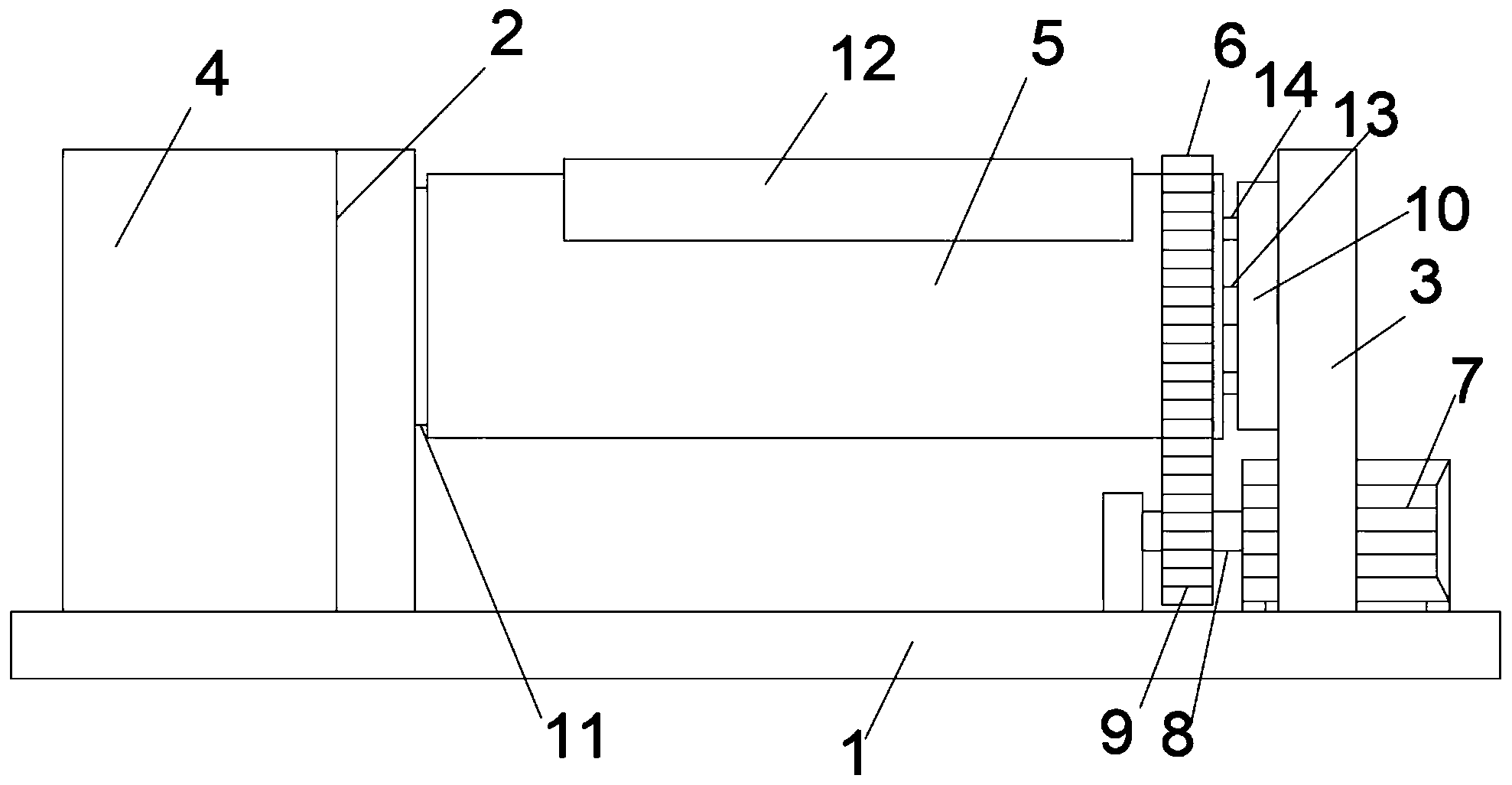

一种污泥晾晒风干装置，包括安装在基座板上的左板体和右板体，所述左板体两侧分别设置有箱体和圆筒，所述左板体与右板体之间活动连接有转轴，所述转轴外侧设置有带有开口的滚筒，所述转轴两端通过转板与滚筒活动连接，所述滚筒靠近左板体的一端与圆筒活动连接，所述转轴上设置有分隔滚筒内部空间的分隔板，所述转板位于相邻分隔板之间活动连接有带有吹气管的空心轴，所述空心轴一端穿出转板与圆筒内部连通，所述右板体下端设置有令滚筒转动的第二传动装置，所述左板体位于圆筒内部设置有气管孔，所述箱体内设置有令转轴转动的第一传动装置以及与气管孔连接的吹气装置。
进一步的，所述第一传动装置包括设置在箱体内的第一电机，所述转轴位于箱体一侧穿过左板体和箱体与第一电机连接，通过第一电机带动转轴旋转，转动带动转板、分隔板以及空心轴在滚筒内旋转，从而通过分隔板将污泥不断翻动，同时通过吹气装置将热气从气管孔输送至滚筒内，并从滚筒内将热气输送至转动中空心轴内，并从吹气管吹入滚筒内对翻转中的污泥进行风干。
进一步的，所述右板体下端设置有电机槽，所述第二传动装置包括设置在电机槽内的第二电机，所述第二电机上设置有传动轴，所述传动轴上设置有传动齿，所述滚筒外壁上设置有与传动齿相对应的齿条，通过第二电机带动传动齿转动，可以将位于上端的开口翻转至下端，可以在晾晒风干时通过开口接收需要干化的污泥，在滚筒内的污泥干化后通过翻转滚筒，从开口处接收干化后的污泥。
进一步的，所述吹气装置包括设置在箱体位于第一电机下方的热风机，所述热风机上设置有与气管孔连接的通风管，通过热风机将热风经通风管送至圆筒内，再经空心轴进入滚筒内，方便快捷。
进一步的，所述右板体位于转轴外侧设置有齿轮圈，所述空心轴上位于滚筒内一侧设置有多个划杆，所述空心轴穿出转板位于齿轮圈内的一端设置有与齿轮圈相对应的齿轮，通过设置齿轮与齿轮圈，在空心轴随转板转动的过程中，可以不断通过齿轮与齿轮圈啮合，从而进行自转，并通过划杆对翻转中的污泥进行划动，加大污泥松散度，提供污泥风干效果和效率。
进一步的，所述圆筒的外壁与滚筒的内壁上设置有相对应的滚珠槽，所述滚珠槽内设置有第一滚珠，所述滚筒通过第一滚珠与圆筒活动连接。
进一步的，所述滚筒内壁上设置有与转板相对应的凹槽，所述凹槽与转板之间设置有第二滚珠，所述滚筒通过第二滚珠与转板活动连接。
进一步的，所述滚筒位于开口的两侧设置有挡板，在通过开口注入污泥时，挡板可以防止污泥洒落，在转轴带动分隔板对污泥进行翻转时，挡板可以防止污泥翻出滚筒。
工作原理：将污泥通过滚筒上的开口输送至滚筒内，通过第一传动装置带动转轴旋转，转轴上的分隔板将污泥承接至相邻分隔板分隔的空间内后停止污泥输送，通过转轴带动分隔板将污泥在滚筒内翻转搅动，同时打开吹气装置，使吹气装置通过气管孔向圆筒内吹热气，使热气进入空心轴并从吹气管中喷出对污泥进行热风烘干，当滚筒内的污泥干化之后，通过第二传动装置转动滚筒，将干化后的污泥滚筒的开口处倾泻出后收集，再通过第二传动装置将滚筒转动到原处，进行下一轮污泥干化。
有益效果：通过吹气装置可以将热气输送至滚筒内对污泥进行风干，并在风干的过程中分隔板将污泥分隔并随转轴将污泥在滚筒内进行搅动，加速风干放置板结，使风干的效果与效率更佳，同时滚筒上端的开口也可以对水汽进行散发，同时也对滚筒内翻动的污泥进行晾晒。（发明人周其胤;胡晓）
