申请日2020.01.02
公开(公告)日2020.02.25
IPC分类号E21F16/02
摘要
本发明公开了一种隧道施工用移动式排水装置，涉及隧道施工技术领域，包括小车、搅拌机构、两个储水箱一、若干个储水箱二、吸水管以及喷水管，本发明采用移动式排水的方式，能够根据隧道内的实际情况，及时进行排水作业，做到任意点位的排水工作，提高了其使用的灵活性，效率高，且借助于小车实现污水的转运，转移速度快，整个装置体积小，行走于既有的轨道之上，显著降低了对施工作业的影响，所述的排水装置中采用搅拌+补水的方式，搅拌机构对污水进行搅拌的同时，其能够带动摇摆式喷水机构作业，向污泥中摇摆式地注入一定量的高压水源，进行稀释，以实现污水的顺利排出，降低了结构的复杂程度，便于布置，降低了成本，实现了同步控制。
权利要求书

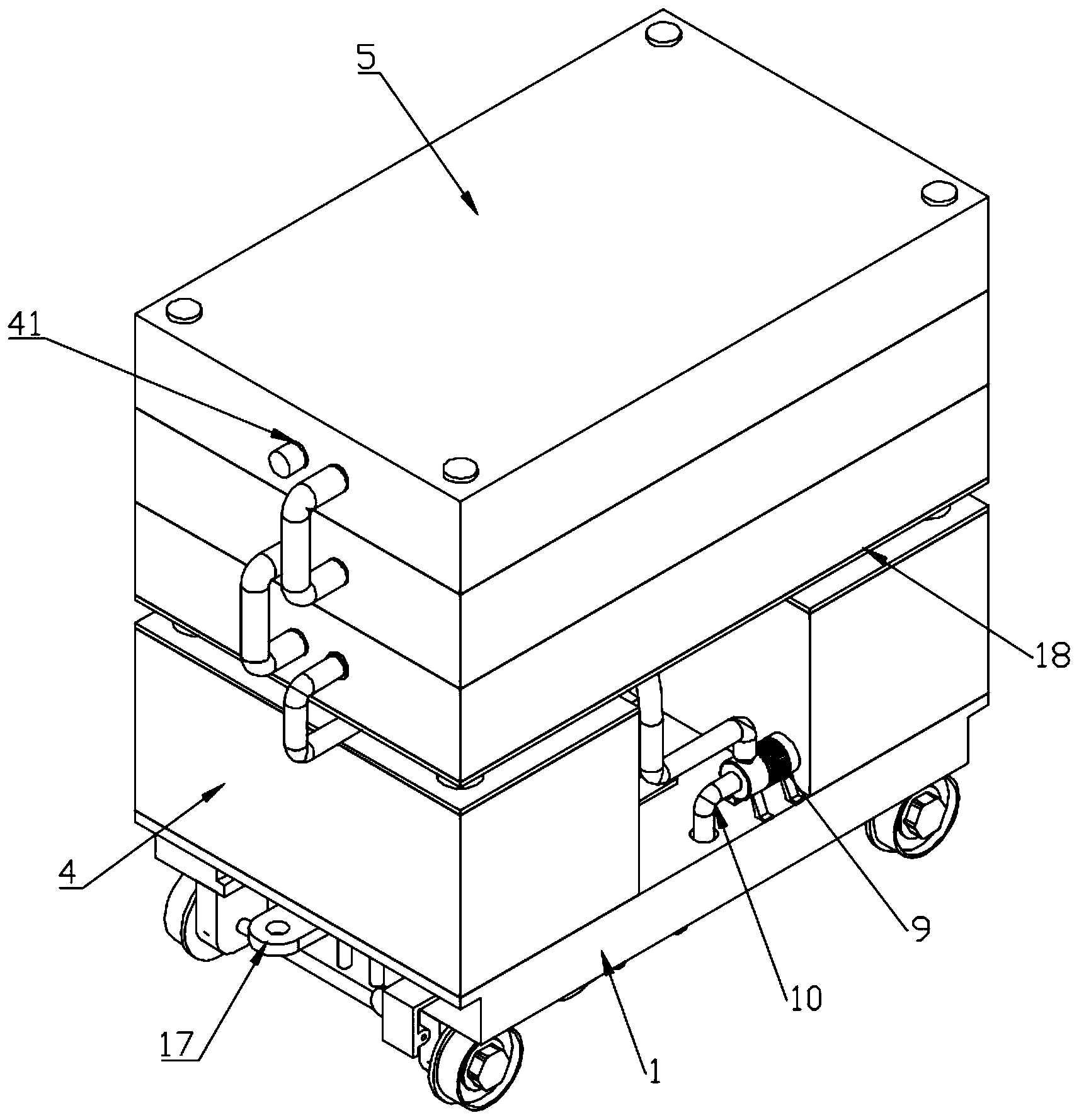

1.一种隧道施工用移动式排水装置，其特征在于，包括小车(1)、搅拌机构(2)、两个储水箱一(4)、若干个储水箱二(5)、吸水管(6)以及喷水管(7)，所述小车(1)的前后两端安装有牵引机构(17)并借助于动力装置行走于隧道内的轨道上，所述搅拌机构(2)安装于小车(1)的顶部并借助于横向推送机构(3)实现其沿着小车的长度方向往复水平移动，两个所述的储水箱一(4)安装于小车(1)的顶部并位于横向推送机构(3)的两侧，储水箱一(4)借助于水管(10)连接至摇摆式喷水机构(8)以实现在搅拌机构(2)工作的同时实施摇摆式喷水，摇摆式喷水机构(8)连接至横向推送机构(3)并由横向推送机构(3)提供动力源，储水箱一(4)的顶部设有支撑结构(18)，若干个所述储水箱二(5)设于支撑结构(18)上并在竖直方向上叠放设置，储水箱二(5)的一侧设有两个水管接头(41)，相邻两个储水箱二(5)之间的水管(10)接头(41)通过水管(10)连通，最下端的储水箱二(5)借助于水管(10)接头(41)连接至抽水泵(9)的进水端，抽水泵(9)的出水端借助于水管(10)连接至所述的吸水管(6)，所述吸水管(6)借助于角度调节机构(16)实现吸水管(6)入口端的高度的调节。
2.根据权利要求1所述的一种隧道施工用移动式排水装置，其特征在于：所述搅拌机构(2)包括支板(21)和若干个固定于支板(21)底面的搅拌杆(22)，所述支板(21)滑动连接于小车(1)底部的滑槽内。
3.根据权利要求2所述的一种隧道施工用移动式排水装置，其特征在于：所述横向推送机构(3)包括支座(31)、驱动电机(32)和摇臂(33)，所述支座(31)固定于小车的上部，驱动电机(32)安装于支座(31)上且其输出端连接至摇臂(33)，摇臂(33)的另一端滑动连接于带有导向槽的导向件(34)内，导向槽的长度方向与小车(1)的长度方向垂直，导向件(34)的下端连接有底板(35)，底板(35)通过多个连接部(36)连接至支板(21);
所述摇摆式喷水机构(8)包括排水泵(81)、喷水管(82)、轴承(83)、从动槽轮(84)、主动齿轮(85)、拨头(86)以及齿条(87)，所述排水泵(81)安装于其中一个储水箱一(84)的侧面并借助于水管(810)连接至两个储水箱一(84)的内部，排水泵(81)的出水端通过水管(810)套设于喷水管(82)内并与其间隙配合，所述喷水管(82)通过轴承(83)转动连接于小车(1)车体上的通孔内，所述从动槽轮(84)套设于喷水管(82)的上端并与其过盈配合，所述拨头(86)连接于主动齿轮(85)的一侧并与其一体成型，拨头(86)与从动槽轮(84)配合，主动齿轮(85)与齿条(87)配合，齿条(87)固定于导向件(34)的下端，主动齿轮(85)上端面还设有与从动槽轮(84)配合的拨盘(88)。
4.根据权利要求3所述的一种隧道施工用移动式排水装置，其特征在于：所述角度调节机构(16)包括铰接座(161)、电动推杆(162)以及连接座(163)，所述吸水管(6)的侧面铰接于铰接座(161)上，电动推杆(162)的一端铰接于吸水管(6)侧面的连接柱上，其另一端铰接至所述的连接座(163)上，连接座(163)安装于小车(1)的一端。
5.根据权利要求4所述的一种隧道施工用移动式排水装置，其特征在于：所述储水箱二(5)的底部设有若干定位槽(52)，储水箱二(5)的顶部设有与定位槽(52)配合的定位柱(51)。
6.根据权利要求1所述的一种隧道施工用移动式排水装置，其特征在于：所述所述三通管一(81)的主管通过固定座(85)固定于小车(1)上。
说明书
一种隧道施工用移动式排水装置
技术领域
本发明属于隧道施工技术领域，具体涉及一种隧道施工用移动式排水装置。
背景技术
隧道施工中，由于一般位于山体或地下进行，会产生很多夹杂着污泥的污水，目前对于这些污水的排泄采用的方式多为固定式，即设置排水管来进行，然而，排水管的布设占用了较多的施工空间，不仅影响了施工作业，还有可能会间接对排水管造成伤害，且施工结束后，还需要花费人力物力将排水管收起并撤走，显然不够经济实用。而且，由于夹杂着很多污泥，排泄过程中容易对管道造成堵塞，影响污水的顺利排出。此外，由于隧道内排污点较多，需要频繁调整排水管的抽水端的位置，给施工人员带来了一定的困扰。虽然现有技术中也公开了采用喷水稀释+搅拌的方式来实现污泥较多区域的清理工作，但是其多采用的是两套设备，即喷水稀释需要采用增压泵及其附属设备，稀释过程液体流速一般均为恒定，冲刷效果不好，若需要实现摇摆式喷洒，则需要加装相应摇摆驱动设备，显然提高了成本并需要预留相应的设备安装空间，搅拌采用搅拌机构，两者相互独立，需要单独控制，不利于实现作业的同步。
发明内容
本发明的目的在于提供一种隧道施工用移动式排水装置，以解决上述提到的现有技术中导致的上述缺陷。
一种隧道施工用移动式排水装置，包括小车、搅拌机构、两个储水箱一、若干个储水箱二、吸水管以及喷水管，所述小车的前后两端安装有牵引机构并借助于动力装置行走于隧道内的轨道上，所述搅拌机构安装于小车的顶部并借助于横向推送机构实现其沿着小车的长度方向往复水平移动，两个所述的储水箱一安装于小车的顶部并位于横向推送机构的两侧，储水箱一借助于水管连接至摇摆式喷水机构以实现在搅拌机构工作的同时实施摇摆式喷水，摇摆式喷水机构连接至横向推送机构并由横向推送机构提供动力源，储水箱一的顶部设有支撑结构，若干个所述储水箱二设于支撑结构上并在竖直方向上叠放设置，储水箱二的一侧设有两个水管接头，相邻两个储水箱二之间的水管接头通过水管连通，最下端的储水箱二借助于水管接头连接至抽水泵的进水端，抽水泵的出水端借助于水管连接至所述的吸水管，所述吸水管借助于角度调节机构实现吸水管入口端的高度的调节。
优选的，所述包括支板和若干个固定于支板底面的搅拌杆，所述支板滑动连接于小车底部的滑槽内。
优选的，所述横向推送机构包括支座、驱动电机和摇臂，所述支座固定于小车的上部，驱动电机安装于支座上且其输出端连接至摇臂，摇臂的另一端滑动连接于带有导向槽的导向件内，导向槽的长度方向与小车的长度方向垂直，导向件的下端连接有底板，底板通过多个连接部连接至支板;
所述摇摆式喷水机构包括排水泵、喷水管、轴承、从动槽轮、主动齿轮、拨头以及齿条，所述排水泵安装于其中一个储水箱一的侧面并借助于水管连接至两个储水箱一的内部，排水泵的出水端通过水管套设于喷水管内并与其间隙配合，所述喷水管通过轴承转动连接于小车车体上的通孔内，所述从动槽轮套设于喷水管的上端并与其过盈配合，所述拨头连接于主动齿轮的一侧并与其一体成型，拨头与从动槽轮配合，主动齿轮与齿条配合，齿条固定于导向件的下端，主动齿轮上端面还设有与从动槽轮配合的拨盘。
优选的，所述角度调节机构包括铰接座、电动推杆以及连接座，所述吸水管的侧面铰接于铰接座上，电动推杆的一端铰接于吸水管侧面的连接柱上，其另一端铰接至所述的连接座上，连接座安装于小车的一端。
优选的，所述储水箱二的底部设有若干定位槽，储水箱二的顶部设有与定位槽配合的定位柱。
优选的，所述三通管一的主管通过固定座固定于小车上。
本发明的优点在于：
(1)本发明采用移动式排水的方式，能够根据隧道内的实际情况，及时进行排水作业，做到任意点位的排水工作，提高了其使用的灵活性，效率高，且借助于小车实现污水的转运，转移速度快，整个装置体积小，行走于既有的轨道之上，显著降低了对施工作业的影响。
(2)本发明的排水装置中采用搅拌+补水的方式，遇到一些污泥较多的地方，搅拌机构对污水进行搅拌的同时，其能够带动摇摆式喷水机构作业，借助于摇摆式的喷水管向污泥中地注入一定量的高压水源，进行冲刷、稀释，同时，增大喷水的作业面积，以实现污水的顺利排出，不会造成管道的堵塞。同时，由于两套设备采用同一套动力源，显著降低了结构的复杂程度，便于布置，降低了成本，实现了同步控制。
(3)本发明的储水箱二采用多个且叠放在一起，以根据隧道内的污水量的多少来增减相应的储水箱，如此，可以更有效地利用排水装置进行排水作业，且储水箱二上设置的定位槽和定位柱，也有利于其叠放在一起，不会产生滑移。
(4)本发明的稀释过程中，采用自带的水源，无需布设相关的进水管道，有利于长距离的隧道施工，灵活性高，能适应复杂施工环境的排水清理作业。（发明人孙道妹;伍和龙;赵文娟;吴辉）
