申请日2020.01.02
公开(公告)日2020.04.28
IPC分类号E02F5/28; E02F3/88; E02F3/90; E02F3/92; E02F7/06
摘要
本发明涉及河道修复技术领域，且公开了一种基于伯努利原理的河道修复用污泥抽取装置，包括船体，所述抽取头包括：第一弧形槽、矩形磁体、挂环、第二弧形槽和环形槽，抽取头的下部外侧设置有栅格板，抽取头的中部里侧连接有旋转环，旋转环的里侧内壁设置有倾斜扇，旋转环的外侧壁均设置有凸球，抽取头的内部连接有摆动杆，摆动杆的里侧端设置有球形磁体，转动环的上端面设置有螺旋纹，导向杆的里侧端连接有封堵板。通过流体推动倾斜扇带动旋转环转动，旋转环通过凸球带动滑动杆向外侧伸出，滑动杆推动摆动杆对栅格板外侧的杂物进行清理，这一结构解决了现有的河道污泥抽取装置不能对杂物进行清理和改变清理位置的问题。
权利要求书

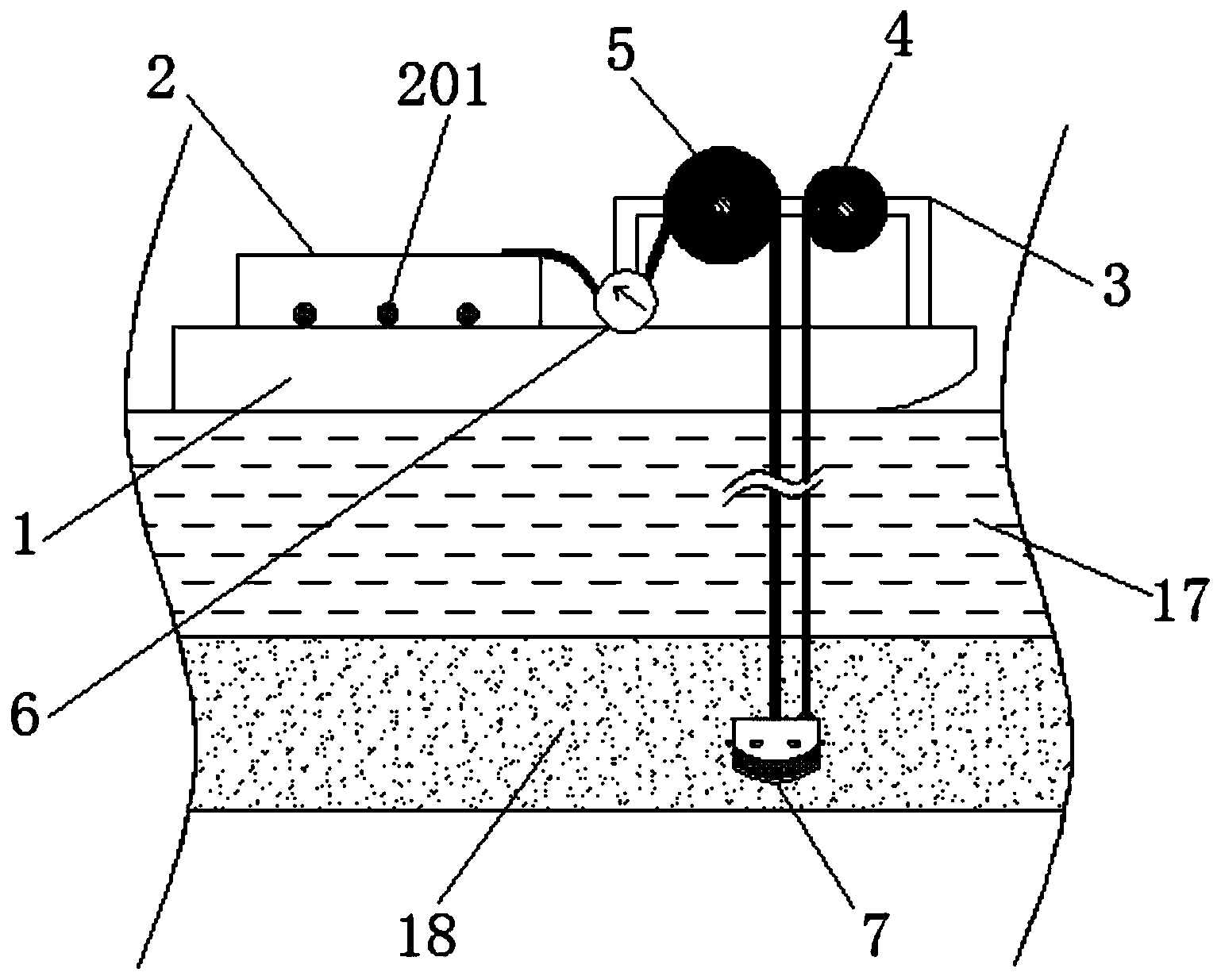

1.一种基于伯努利原理的河道修复用污泥抽取装置，包括船体(1)，其特征在于：所述船体(1)的左部上端固定连接有收集箱(2)，收集箱(2)的下部设置有滤水板(201)，船体(1)的右部上端固定连接有支架(3)，支架(3)的上部左右两侧分别固定连接有绳索(4)和软管(5)，支架(3)的左端下侧固定连接有水泵(6)，绳索(4)和软管(5)之间固定连接有抽取头(7)，抽取头(7)包括：第一弧形槽(701)、矩形磁体(702)、挂环(703)、第二弧形槽(704)和环形槽(705)，抽取头(7)的下部外侧设置有栅格板(8)，抽取头(7)的中部里侧且在第一弧形槽(701)相对应转动连接有旋转环(9)，旋转环(9)的里侧内壁均环绕设置有倾斜扇(901)，旋转环(9)的外侧壁均环绕设置有凸球(902)，抽取头(7)的内部且在第一弧形槽(701)的里侧端滑动连接有滑动杆(10)，抽取头(7)的内部且在第一弧形槽(701)内均转动连接有摆动杆(11)，摆动杆(11)的里侧端设置有球形磁体(1101)，抽取头(7)的内部且在环形槽(705)内螺纹连接有转动环(12)，转动环(12)的上端面设置有螺旋纹(1201)，转动环(12)的下端设置有支撑杆(13)，支撑杆(13)的下端与抽取头(7)固定连接有弹簧(14)，抽取头(7)内且在环形槽(705)的外侧滑动连接有导向杆(15)，导向杆(15)的里侧端且在螺旋纹(1201)上滑动连接有封堵板(16)。
2.根据权利要求1所述的一种基于伯努利原理的河道修复用污泥抽取装置，其特征在于：所述矩形磁体(702)与球形磁体(1101)相对应的磁极相反。
3.根据权利要求1所述的一种基于伯努利原理的河道修复用污泥抽取装置，其特征在于：所述摆动杆(11)的下端与栅格板(8)的长度相适应。
4.根据权利要求1所述的一种基于伯努利原理的河道修复用污泥抽取装置，其特征在于：所述滑动杆(10)的长度与摆动杆(11)的摆动角度相适应。
5.根据权利要求1所述的一种基于伯努利原理的河道修复用污泥抽取装置，其特征在于：所述转动环(12)的外侧与环形槽(705)的侧壁设置有相适应的螺纹。
6.根据权利要求1所述的一种基于伯努利原理的河道修复用污泥抽取装置，其特征在于：所述封堵板(16)的形状为半圆形状。
7.根据权利要求1所述的一种基于伯努利原理的河道修复用污泥抽取装置，其特征在于：所述封堵板(16)的下端设置有与螺旋纹(1201)相适应的螺纹。
说明书
一种基于伯努利原理的河道修复用污泥抽取装置
技术领域
本发明涉及河道修复技术领域，具体为一种基于伯努利原理的河道修复用污泥抽取装置。
背景技术
生态河道治理是指在河道陆域控制线内，在满足防洪、排涝及引水等河道基本功能的基础上，通过人工修复措施促进河道水生态系统恢复，构建健康、完整、稳定的河道水生态系统的活动。河道的生态治理涉及不同的河段、不同的功能，而每个功能受关注的程度、需要修复的时间又不尽相同，因此应该首先确定生态河道治理的优先次序，需要注意的是，修复工程不应该总是从受损最严重的河段着手,有时候也需要从现存的最好的河段开始，而河道淤积己日益影响到防洪、排涝、灌溉、供水。
生态河道治理中需要对河道的污泥进行抽取，而现有的污泥清理大多依靠人力打捞，或者使用挖掘机进行挖出，人力工作比较费时费力，且挖掘机在河道边作业存在一定的危险性，另外现有的河道修复用污泥抽取装置大多是直接投入到河流中，而且不能进行移动，随着工作时间的增加，水泵抽取的大多数是水流，从而使得河道污泥的清理效率较低，且工作的时间较长，还有在抽取装置在抽取时，外界的杂物易堵塞抽水口，从而导致污泥抽取的效率较低，为了解决这一问题我们提出一种基于伯努利原理的河道修复用污泥抽取装置。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种基于伯努利原理的河道修复用污泥抽取装置，具备无作业危险、可移动清理、清理效率高、可清理吸附的杂物和清理时间短的优点，解决了现有的河道修复用污泥抽取装置存在作业危险、不可移动清理、清理效率低、不能清理吸附的杂物和清理时间长的问题。
(二)技术方案
为实现上述具备无作业危险、可移动清理、清理效率高、可清理吸附的杂物和清理时间短的目的，本发明提供如下技术方案：一种基于伯努利原理的河道修复用污泥抽取装置，包括船体，所述船体的左部上端固定连接有收集箱，收集箱的下部设置有滤水板，船体的右部上端固定连接有支架，支架的上部左右两侧分别固定连接有绳索和软管，支架的左端下侧固定连接有水泵，绳索和软管之间固定连接有抽取头，抽取头包括：第一弧形槽、矩形磁体、挂环、第二弧形槽和环形槽，抽取头的下部外侧设置有栅格板，抽取头的中部里侧且在第一弧形槽相对应转动连接有旋转环，旋转环的里侧内壁均环绕设置有倾斜扇，旋转环的外侧壁均环绕设置有凸球，抽取头的内部且在第一弧形槽的里侧端滑动连接有滑动杆，抽取头的内部且在第一弧形槽内均转动连接有摆动杆，摆动杆的里侧端设置有球形磁体，抽取头的内部且在环形槽内螺纹连接有转动环，转动环的上端面设置有螺旋纹，转动环的下端设置有支撑杆，支撑杆的下端与抽取头固定连接有弹簧，抽取头内且在环形槽的外侧滑动连接有导向杆，导向杆的里侧端且在螺旋纹上滑动连接有封堵板。
优选的，所述矩形磁体与球形磁体相对应的磁极相反，从而保证矩形磁体通过吸附球形磁体带动摆动杆摆动复位。
优选的，所述摆动杆的下端与栅格板的长度相适应，从而保证摆动杆对栅格板上的杂物进行清理。
优选的，所述滑动杆的长度与摆动杆的摆动角度相适应，从而避免滑动杆从抽取头内脱离。
优选的，所述转动环的外侧与环形槽的侧壁设置有相适应的螺纹，从而保证转动环能正常转动。
优选的，所述封堵板的形状为半圆形状，从而能够对第二弧形槽内的污泥流量进行改变。
优选的，所述封堵板的下端设置有与螺旋纹相适应的螺纹，从而保证封堵板能在转动环移动。
(三)有益效果
与现有技术相比，本发明提供了一种基于伯努利原理的河道修复用污泥抽取装置，具备以下有益效果：
1、该基于伯努利原理的河道修复用污泥抽取装置，通过水泵、软管和抽取头对水中泥土进行清理，随着周围泥土被清理，较松软的泥土被快速的清理掉，稍硬的泥土慢速的被水泵抽取，此时，由于稍硬的泥土导致第二弧形槽的内部吸力较大，根据伯努利原理：流体流速大的一侧受到的压强越大，即抽取头向稍硬的泥土的一侧移动，这一结构达到了可移动和全方位的对泥土进行高效清理的效果，从而解决了现有的河道污泥抽取装置只能固定位置清理、清理效率低和清理时间长的问题。
2、该基于伯努利原理的河道修复用污泥抽取装置，通过第二弧形槽的流体进入到抽取头的内腔，流体推动倾斜扇带动旋转环转动，旋转环通过凸球带动滑动杆向外侧伸出，滑动杆推动摆动杆对栅格板外侧的杂物进行清理，同时，当抽取头的外侧有固定或者岩壁时，摆动杆可以通过与其相互作用来该变抽取头的位置，这一结构达到了对栅格板外侧的杂物进行清理和改变清理位置的效果，从而解决了现有的河道污泥抽取装置不能对杂物进行清理和改变清理位置的问题，进一步提高了污泥的清理效率。
3、该基于伯努利原理的河道修复用污泥抽取装置，通过在抽取头上的设置的矩形磁体和摆动杆上的球形磁体，且矩形磁体的磁极和球形磁体的磁极相反，从而保证凸球间歇推动滑动杆后，矩形磁体可以吸附球形磁体带动摆动杆复位，这一结构达到了摆动杆重复摆动的效果，摆动杆可以清理杂物，同样也可以搅动污泥使其易于被抽取头抽取，从而进一步提高了河道污泥的清理效率。（发明人赵九千）
