申请日2020.01.22
公开(公告)日2020.04.28
IPC分类号C02F9/14; C02F101/30; C02F101/16; C02F101/10
摘要
本发明专利提供一种ZONBER高效节能的小型污水处理集成装置。ZONBER高效节能的小型污水处理集成装置，包括：混凝沉淀池、厌氧池、缺氧池、生物接触氧化池、MBR膜池、消毒设备，并在回转风机及空压机的作用下，使污水在处理的过程中实现硝化液回流和污泥回流，从而实现对污水的净化处理。本发明专利提供的ZONBER高效节能的小型污水处理集成装置具有适用于体量较小的中、高浓度城市生活污水以及中低浓度工业废水处理便于维护和维修，占地面积小的特点。
权利要求书

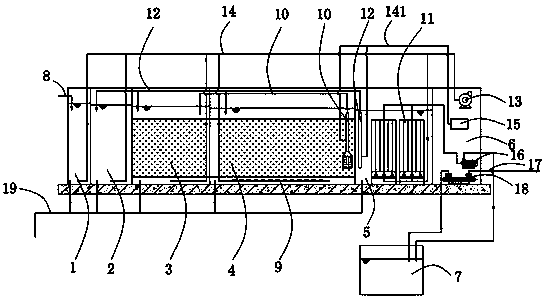

1.ZONBER高效节能的小型污水处理集成装置，其特征在于，包括：
混凝沉淀池，所述混凝沉淀池设于小型污水处理集成装置最前端;
清水池，所述清水池设于小型污水处理集成装置外;
厌氧池，所述厌氧池设于混凝沉淀池的一侧;
缺氧池，所述缺氧池设于所述厌氧池远离所述混凝沉淀池的一侧;
生物接触氧化池，所述生物接触氧化池设于所述缺氧池远离所述厌氧池的一侧;
MBR膜池，所述MBR膜池设于所述生物接触氧化池远离所述缺氧池的一侧;
设备间，所述设备间设于所述MBR膜池远离所述生物接触氧化池远离所述所述缺氧池的一侧;
回转风机、空压机和自吸泵，所述回转风机、所述空压机和所述自吸泵均设于所述设备间内。
2.根据权利要求1所述的ZONBER高效节能的小型污水处理集成装置，其特征在于，所述混凝沉淀池、所述厌氧池、所述缺氧池、所述生物接触氧化池和所述MBR膜池内均设有第一空气管道，多个所述第一空气管道均与所述回转风机连接。
3.根据权利要求1所述的ZONBER高效节能的小型污水处理集成装置，其特征在于，所述生物接触氧化池和所述MBR膜池内均设有第二空气管道，所述第二空气管道与所述空压机相连接。
4.根据权利要求3所述的ZONBER高效节能的小型污水处理集成装置，其特征在于，所述缺氧池和所述生物接触氧化池内均设有生物填料，所述缺氧池内设有硝化液回流管，所述硝化液回流管与所述第二空气管道在所述生物接触氧化池内相连通，通过气体压强与液体压强差将所述生物接触氧化池内硝化液回流至所述缺氧池。
5.根据权利要求2所述的ZONBER高效节能的小型污水处理集成装置，其特征在于，所述厌氧池、所述缺氧池和所述生物接触氧化池内均设有气提污泥回流管道，所述气提污泥回流管道与所述第二空气管道在所述MBR膜池内相连通，通过气体压强与液体压强差将所述MBR膜池内污泥分别回流至所述厌氧池、所述缺氧池和所述生物接触氧化池。
6.根据权利要求2所述的ZONBER高效节能的小型污水处理集成装置，其特征在于，所述生物接触氧化池内设有曝气管，所述曝气管与所述第一空气管道相连通。
7.根据权利要求3所述的ZONBER高效节能的小型污水处理集成装置，其特征在于，所述MBR膜池内设有膜生物反应器，所述膜生物反应器与所述第一空气管道相连通，所述膜生物反应器通过管路与所述自吸泵相连接。
8.根据权利要求1所述的ZONBER高效节能的小型污水处理集成装置，其特征在于，所述自吸泵通过管路与所述清水池相连接。
9.根据权利要求1所述的ZONBER高效节能的小型污水处理集成装置，其特征在于，所述设备间内设有消毒设备，所述消毒设备与所述清水池相连接，所述消毒设备上设有清水排水管，所述混凝沉淀池的一侧设有污水进水管。
10.根据权利要求1所述的ZONBER高效节能的小型污水处理集成装置，其特征在于，所述混凝沉淀池、所述厌氧池、所述缺氧池、所述生物接触氧化池和所述MBR膜池内均设有排泥管道。
说明书
ZONBER高效节能的小型污水处理集成装置
技术领域
本发明专利涉及污水处理技术领域，尤其涉及一种ZONBER高效节能的小型污水处理集成装置。
背景技术
随着科技的发展和城市化的发展，污水的产生越来越多，而水资源对于我们来说越来越紧张，因此对污水进行处理，并重新使用就十分有必要，传统的污水处理设备，体积较为庞大，维护和维修都较为不便，且对于体量较小的中、高浓度城市生活污水以及中低浓度工业废水处理并不适用。
因此，有必要提供一种ZONBER高效节能的小型污水处理集成装置解决上述技术问题。
发明专利内容
本发明专利解决的技术问题是提供一种适用于体量较小的中、高浓度城市生活污水以及中低浓度工业废水处理便于维护和维修，占地面积小的ZONBER高效节能的小型污水处理集成装置。
为解决上述技术问题，本发明专利提供的ZONBER高效节能的小型污水处理集成装置，包括：混凝沉淀池，所述混凝沉淀池设于小型污水处理集成装置最前端;清水池，所述清水池设于小型污水处理集成装置外;厌氧池，所述厌氧池设于混凝沉淀池的一侧;缺氧池，所述缺氧池设于所述厌氧池远离所述混凝沉淀池的一侧;生物接触氧化池，所述生物接触氧化池设于所述缺氧池远离所述厌氧池的一侧;MBR膜池，所述MBR膜池设于所述生物接触氧化池远离所述缺氧池的一侧;设备间，所述设备间设于所述MBR膜池远离所述生物接触氧化池远离所述所述缺氧池的一侧;回转风机、空压机和自吸泵，所述回转风机、所述空压机和所述自吸泵均设于所述设备间内。
优选的，所述混凝沉淀池、所述厌氧池、所述缺氧池、所述生物接触氧化池和所述MBR膜池内均设有第一空气管道，多个所述第一空气管道均与所述回转风机连接。
优选的，所述生物接触氧化池和所述MBR膜池内均设有第二空气管道，所述第二空气管道与所述空压机相连接。
优选的，所述缺氧池和所述生物接触氧化池内均设有生物填料，所述缺氧池内设有硝化液回流管，所述硝化液回流管与所述第二空气管道在所述生物接触氧化池内相连通，通过气体压强与液体压强差将所述生物接触氧化池内硝化液回流至所述缺氧池。
优选的，所述厌氧池、所述缺氧池和所述生物接触氧化池内均设有气提污泥回流管道，所述气提污泥回流管道与所述第二空气管道在所述MBR膜池内相连通，通过气体压强与液体压强差将所述MBR膜池内污泥分别回流至所述厌氧池、所述缺氧池和所述生物接触氧化池。
优选的，所述生物接触氧化池内设有曝气管，所述曝气管与所述第一空气管道相连通。
优选的，所述MBR膜池内设有膜生物反应器，所述膜生物反应器与所述第一空气管道相连通，所述膜生物反应器通过管路与所述自吸泵相连接。
优选的，所述自吸泵通过管路与所述清水池相连接。
优选的，所述设备间内设有消毒设备，所述消毒设备与所述清水池相连接，所述消毒设备上设有清水排水管，所述混凝沉淀池的一侧设有污水进水管。
优选的，所述所述混凝沉淀池、所述厌氧池、所述缺氧池、所述生物接触氧化池和所述MBR膜池内均设有排泥管道。
与相关技术相比较，本发明专利提供的ZONBER高效节能的小型污水处理集成装置具有如下有益效果：
本发明专利提供一种ZONBER高效节能的小型污水处理集成装置，1、装置内前端有混凝沉淀池，对污水中悬浮物有较好的净化效果，避免悬浮物进入后续设备，减轻后续处理设施的负荷。
2、流程简单，无需外加碳源，以原污水为碳源，运行费用较低，仅MBR膜需要定期更换，更换周期一般为2年。
3、反硝化在前，硝化在后，设置内循环，以原污水中的有机底物作为碳源，效果好，反硝化反应充分，脱氮除磷效果好。
4、设置气提回流装置，通过空压机向硝化液回流管和污泥回流管中分别注入新鲜空气，由于气体压强大于水压，从而可使生物接触氧化池内硝化液回流至缺氧池，以及使MBR膜池内活性污泥回流至厌氧池、缺氧池和生物接触氧化池。与传统工艺相比，该方法无须使用硝化液回流泵以及污泥回流泵，使得操作维修更简便。
5、设置回转风机，1.在设备停机维护时，向混凝沉淀池中注入新鲜空气，使池体内部残存沉淀物在气流作用下震动下来，便于维护;2.向厌氧池及缺氧池内注入新鲜空气，防止池体内活性污泥沉淀;3.向生物接触氧化池以及MBR膜池内曝气管注入空气，实现池体内生物曝气。与传统工艺相比，该方法无须使用搅拌机，使得操作维修更简便。
6、接触氧化池后设置膜生物反应器，使得未反应完全的有机物可以在膜生物反应器中进一步被分解，使有机物得到进一步去除，提高了出水水质。
7、由于膜的高效截流作用，微生物完全截流在反应器内，实现了反应器水力停留时间(HRT)和污泥龄(SRT)的完全分离，使运行控制更加灵活稳定。
8、反应器在高容积负荷、低污泥负荷、长泥龄条件下运行，剩余污泥排放量少。
9、系统自动化程度高，可实现全程自动化控制。
10、与传统处理系统相比，该系统可采用模块化设计，结构紧凑，占地面积小。
11、适用于体量较小的中、高浓度城市生活污水以及中低浓度工业废水处理。（发明人秦懿;秦大庆;郑茜;王公健;彭慧）
