申请日2020.02.05
公开(公告)日2020.04.17
IPC分类号B01D29/01; B01D29/50; B01D29/64
摘要

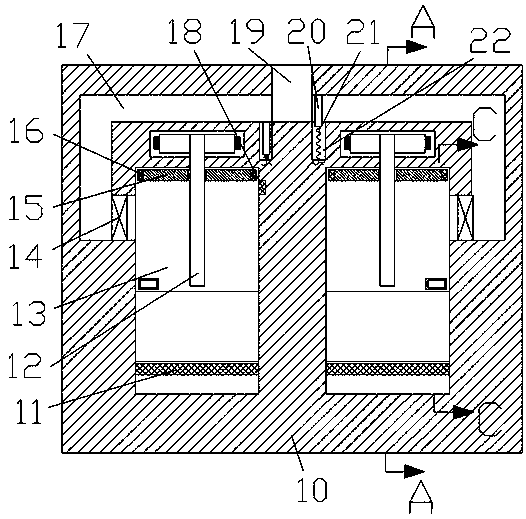

本发明公开了一种生活污水用自动快速泥水分离装置;包括主箱体，主箱体内左右对称设有分离腔，左侧分离腔右端壁上侧末端内固定连接有传感器，分离腔外侧连通设有向上延伸的污水通腔，污水通腔另一端连通设有向上开口的入水腔，分离腔后侧连通设有套筒腔，通过左右两个分离腔的共同工作，使分离过程中注水不会中断，增加了工作效率，通过压板挤压加速过滤过程，同样增加了过滤效率，过滤完成后通过推板移动完成对分离后污泥的自动排出，防止其堵塞滤网影响后续过滤，排泥完成后推板与盖板自动复位并开始再次注水，整体过程自动完成，减少了人力成本。
权利要求书
1.一种生活污水用自动快速泥水分离装置，包括主箱体，其特征在于：所述所述主箱体内左右对称设有分离腔，左侧所述分离腔右端壁上侧末端内固定连接有传感器，所述分离腔外侧连通设有向上延伸的污水通腔，所述污水通腔另一端连通设有向上开口的入水腔，所述分离腔后侧连通设有套筒腔，所述套筒腔上侧设有压板回复机构所述套筒腔下侧设有向前与所述分离腔连通的齿条腔，所述分离腔内固定连接有位于所述齿条腔下侧的滤网，所述齿条腔下侧连通设有齿条传动腔，所述分离腔前侧连通设有向前开口的污泥出口腔，所述污泥出口腔上侧连通设有出口挡板腔，所述出口挡板腔内滑动配合连接有出口挡板，所述出口挡板上端面与所述出口挡板腔顶端壁之间固定连接有第一拉伸弹簧，所述第一拉伸弹簧外侧设有转板腔，所述转板腔后侧上下对称连通设有向后与所述分离腔连通的触发块通腔，所述套筒腔后侧设有锥齿轮腔，所述锥齿轮腔后侧设有啮合腔，所述啮合腔上侧上下对称设有带轮传动腔，上侧所述带轮传动腔向前延伸至所述分离腔上侧，下侧所述带轮传动腔向前延伸至所述锥齿轮腔上侧，所述主箱体内设有位于所述啮合腔下侧的滑动带轮腔，所述滑动带轮腔下侧连通设有滑块腔，所述滑块腔下侧连通设有正反转腔。
2.根据权利要求1所述的一种生活污水用自动快速泥水分离装置，其特征在于：所述正反转腔包括电机，所述电机位与所述正反转腔下侧且与所述主箱体固定连接，所述正反转腔下端壁内左右对称转动配合连接有向上延伸至所述正反转腔内的主动轴，左侧所述主动轴向下延伸至与所述电机上端面固定连接，所述主动轴上固定连接有互相啮合的第一传动齿轮，所述第一传动齿轮上侧设有与所述主动轴上侧末端固定连接的第二传动齿轮，所述滑块腔内滑动配合连接有滑块，所述滑块左端面与所述滑块腔左端壁之间固定连接有第二拉伸弹簧，所述滑块内转动配合连接有向上延伸至所述滑动带轮腔内且向下延伸至所述正反转腔内的第一从动轴，所述正反转腔内设有与所述第一从动轴下侧末端固定连接且可与所述第二传动齿轮啮合的第三传动齿轮，所述滑动带轮腔内设有与所述第一从动轴上侧末端固定连接的第一带轮。
3.根据权利要求1所述的一种生活污水用自动快速泥水分离装置，其特征在于：所述啮合腔包括第二从动轴，所述第二从动轴与所述啮合腔下端壁转动配合连接，所述第二从动轴向上延伸至所述啮合腔内且向下延伸至所述滑动带轮腔内，所述滑动带轮腔内设有与所述第二从动轴下侧末端固定连接的第二带轮，所述第二带轮与所述第一带轮之间动力配合连接有传动皮带，所述啮合腔内设有与所述第二从动轴上侧末端固定连接的第四传动齿轮，所述啮合腔上端壁内转动配合连接有位于所述第二从动轴外侧且向上延伸贯穿下侧所述带轮传动腔至上侧所述带轮传动腔内的第三从动轴，所述第三从动轴内花键配合连接有向下延伸至所述啮合腔内的第四从动轴，所述啮合腔内设有与所述第四从动轴转动配合连接的转盘，所述转盘上端面之间固定连接有第一拉绳，所述转盘上端面与所述啮合腔上端壁之间固定连接有第一压缩弹簧，所述第四从动轴下侧末端固定连接有可与所述第四传动齿轮啮合的磁性传动齿轮，左侧所述啮合腔下端壁固定连接有与左侧所述磁性传动齿轮对应的电磁铁。
4.根据权利要求1所述的一种生活污水用自动快速泥水分离装置，其特征在于：所述带轮传动腔包括绷紧块腔，所述绷紧块腔位于所述带轮传动腔外侧且向内与所述带轮传动腔连通，上侧所述带轮传动腔下端壁内转动配合连接有向上延伸至上侧所述带轮传动腔内且向下延伸至所述分离腔内的第五从动轴，所述第三从动轴与所述第五从动轴之间动力配合连接有位于上侧所述带轮传动腔内的第一传动带，所述分离腔内设有与所述第五从动轴螺纹配合连接的压板，所述压板外端面固定连接有磁铁，下侧所述带轮传动腔下端壁内转动配合连接有向上延伸至下侧所述带轮传动腔内且向下延伸至所述锥齿轮腔内的第六从动轴，所述第六从动轴与所述第三从动轴之间动力配合连接有位于下侧所述带轮传动腔内的第二传动带，所述绷紧块腔内滑动配合连接有可绷紧所述第一传动带和所述第二传动带的绷紧块，所述绷紧块外端面与所述绷紧块腔底壁之间固定连接有第二压缩弹簧，所述绷紧块外端面之间固定连接有第二拉绳。
5.根据权利要求1所述的一种生活污水用自动快速泥水分离装置，其特征在于：所述锥齿轮腔包括第一锥齿轮，所述第一锥齿轮位于所述锥齿轮腔内且与所述第六从动轴下侧末端固定连接，所述锥齿轮腔前端壁内转动配合连接有向后延伸至所述锥齿轮腔内且向前延伸至所述套筒腔内的第七从动轴，所述锥齿轮腔内设有与所述第七从动轴后侧末端固定连接且与所述第一锥齿轮啮合的第二锥齿轮，所述套筒腔内设有与所述第七从动轴螺纹配合连接的套筒腔，所述套筒腔前端面固定连接有位于所述分离腔内的推板，所述推板后端面固定连接有位于所述齿条腔内的齿条。
6.根据权利要求1所述的一种生活污水用自动快速泥水分离装置，其特征在于：所述压板回复机构包括滑板腔，所述滑板腔位于所述分离腔后侧且向前与所述分离腔连通，所述滑板腔后侧连通设有离心轮腔，所述离心轮腔下端壁内转动配合连接有向上延伸至所述离心轮腔内且向下延伸至所述齿条传动腔内的第一转轴，所述第一转轴位于所述套筒腔外侧，所述离心轮腔内设有与所述第一转轴上侧末端固定连接的离心轮，所述离心轮与所述第一转轴上侧末端固定连接且位于所述离心轮腔内，所述离心轮内以所述第一转轴为中心周向设有多个开口向外的离心腔，所述离心腔内滑动配合连接有离心块，所述离心块内端面与所述离心腔底壁之间固定连接有第三拉伸弹簧，所述滑板腔内滑动配合连接有磁性滑板，所述磁性滑板后端面与所述滑板腔后端壁之间固定连接有第三压缩弹簧，所述磁性滑板后端面与上侧所述绷紧块下端面之间固定连接有第三拉绳，所述磁性滑板后端面与所述出口挡板下端面之间固定连接有第四拉绳。
7.根据权利要求1所述的一种生活污水用自动快速泥水分离装置，其特征在于：所述齿条传动腔包括第二转轴，所述第二转轴与所述齿条传动腔内端壁转动配合连接且向外延伸至所述齿条传动腔内，所述第二转轴上固定连接有单向轴承，所述单向轴承上转动配合连接有与所述齿条啮合的第五传动齿轮，所述第二转轴外侧末端固定连接有第三锥齿轮，所述第一转轴下侧末端固定连接有与所述第三锥齿轮啮合的第四锥齿轮。
8.根据权利要求1所述的一种生活污水用自动快速泥水分离装置，其特征在于：所述转板腔包括第三转轴，所述第三转轴与所述转板腔外端壁转动配合连接且向内延伸至所述转板腔内，所述第三转轴上固定连接有摩擦圈，所述摩擦圈上转动配合连接有转板，所述转板上下两端固定连接有可通过所述触发块通腔并突出于所述分离腔内的触发块，上侧所述触发块后端面与所述滑块右端面之间固定连接有第五拉绳。
9.根据权利要求1所述的一种生活污水用自动快速泥水分离装置，其特征在于：所述污水通腔包括单向阀，所述单向阀位于所述分离腔外侧且与所述污水通腔固定连接，所述污水通腔下侧连通设有位于上侧所述带轮传动腔内侧的入水挡板腔，所述入水挡板腔内滑动配合连接有入水挡板，所述入水挡板下端面与所述入水挡板腔下端壁之间固定连接有第四压缩弹簧，所述入水挡板下端面与所述转盘下端面之间固定连接有第六拉绳。
说明书
一种生活污水用自动快速泥水分离装置
技术领域
本发明涉及废水处理技术领域，具体地说是一种生活污水用自动快速泥水分离装置。
背景技术
生活污水中通常由粪便及洗涤污水组成，随着人口增多，生活污水也随之增多，目前通常使用静置过滤的方法来进行初步的泥水分离，效率较低，部分泥水分离设备带有挤压加速过滤的功能，但由于生活污水分离后的污泥量较大，需要频繁更换滤网并排出污泥，而传统的泥水分离设备极少带有自动排泥功能，故不太用于生活污水的泥水分离。
发明内容
针对上述技术的不足，本发明提出了一种生活污水用自动快速泥水分离装置，能够克服上述缺陷。
本发明是一种生活污水用自动快速泥水分离装置，包括主箱体，所述所述主箱体内左右对称设有分离腔，左侧所述分离腔右端壁上侧末端内固定连接有传感器，所述分离腔外侧连通设有向上延伸的污水通腔，所述污水通腔另一端连通设有向上开口的入水腔，所述分离腔后侧连通设有套筒腔，所述套筒腔上侧设有压板回复机构所述套筒腔下侧设有向前与所述分离腔连通的齿条腔，所述分离腔内固定连接有位于所述齿条腔下侧的滤网，所述齿条腔下侧连通设有齿条传动腔，所述分离腔前侧连通设有向前开口的污泥出口腔，所述污泥出口腔上侧连通设有出口挡板腔，所述出口挡板腔内滑动配合连接有出口挡板，所述出口挡板上端面与所述出口挡板腔顶端壁之间固定连接有第一拉伸弹簧，所述第一拉伸弹簧外侧设有转板腔，所述转板腔后侧上下对称连通设有向后与所述分离腔连通的触发块通腔，所述套筒腔后侧设有锥齿轮腔，所述锥齿轮腔后侧设有啮合腔，所述啮合腔上侧上下对称设有带轮传动腔，上侧所述带轮传动腔向前延伸至所述分离腔上侧，下侧所述带轮传动腔向前延伸至所述锥齿轮腔上侧，所述主箱体内设有位于所述啮合腔下侧的滑动带轮腔，所述滑动带轮腔下侧连通设有滑块腔，所述滑块腔下侧连通设有正反转腔。
在上述技术方案基础上，所述正反转腔包括电机，所述电机位与所述正反转腔下侧且与所述主箱体固定连接，所述正反转腔下端壁内左右对称转动配合连接有向上延伸至所述正反转腔内的主动轴，左侧所述主动轴向下延伸至与所述电机上端面固定连接，所述主动轴上固定连接有互相啮合的第一传动齿轮，所述第一传动齿轮上侧设有与所述主动轴上侧末端固定连接的第二传动齿轮，所述滑块腔内滑动配合连接有滑块，所述滑块左端面与所述滑块腔左端壁之间固定连接有第二拉伸弹簧，所述滑块内转动配合连接有向上延伸至所述滑动带轮腔内且向下延伸至所述正反转腔内的第一从动轴，所述正反转腔内设有与所述第一从动轴下侧末端固定连接且可与所述第二传动齿轮啮合的第三传动齿轮，所述滑动带轮腔内设有与所述第一从动轴上侧末端固定连接的第一带轮。
在上述技术方案基础上，所述啮合腔包括第二从动轴，所述第二从动轴与所述啮合腔下端壁转动配合连接，所述第二从动轴向上延伸至所述啮合腔内且向下延伸至所述滑动带轮腔内，所述滑动带轮腔内设有与所述第二从动轴下侧末端固定连接的第二带轮，所述第二带轮与所述第一带轮之间动力配合连接有传动皮带，所述啮合腔内设有与所述第二从动轴上侧末端固定连接的第四传动齿轮，所述啮合腔上端壁内转动配合连接有位于所述第二从动轴外侧且向上延伸贯穿下侧所述带轮传动腔至上侧所述带轮传动腔内的第三从动轴，所述第三从动轴内花键配合连接有向下延伸至所述啮合腔内的第四从动轴，所述啮合腔内设有与所述第四从动轴转动配合连接的转盘，所述转盘上端面之间固定连接有第一拉绳，所述转盘上端面与所述啮合腔上端壁之间固定连接有第一压缩弹簧，所述第四从动轴下侧末端固定连接有可与所述第四传动齿轮啮合的磁性传动齿轮，左侧所述啮合腔下端壁固定连接有与左侧所述磁性传动齿轮对应的电磁铁。
在上述技术方案基础上，所述带轮传动腔包括绷紧块腔，所述绷紧块腔位于所述带轮传动腔外侧且向内与所述带轮传动腔连通，上侧所述带轮传动腔下端壁内转动配合连接有向上延伸至上侧所述带轮传动腔内且向下延伸至所述分离腔内的第五从动轴，所述第三从动轴与所述第五从动轴之间动力配合连接有位于上侧所述带轮传动腔内的第一传动带，所述分离腔内设有与所述第五从动轴螺纹配合连接的压板，所述压板外端面固定连接有磁铁，下侧所述带轮传动腔下端壁内转动配合连接有向上延伸至下侧所述带轮传动腔内且向下延伸至所述锥齿轮腔内的第六从动轴，所述第六从动轴与所述第三从动轴之间动力配合连接有位于下侧所述带轮传动腔内的第二传动带，所述绷紧块腔内滑动配合连接有可绷紧所述第一传动带和所述第二传动带的绷紧块，所述绷紧块外端面与所述绷紧块腔底壁之间固定连接有第二压缩弹簧，所述绷紧块外端面之间固定连接有第二拉绳。
在上述技术方案基础上，所述锥齿轮腔包括第一锥齿轮，所述第一锥齿轮位于所述锥齿轮腔内且与所述第六从动轴下侧末端固定连接，所述锥齿轮腔前端壁内转动配合连接有向后延伸至所述锥齿轮腔内且向前延伸至所述套筒腔内的第七从动轴，所述锥齿轮腔内设有与所述第七从动轴后侧末端固定连接且与所述第一锥齿轮啮合的第二锥齿轮，所述套筒腔内设有与所述第七从动轴螺纹配合连接的套筒腔，所述套筒腔前端面固定连接有位于所述分离腔内的推板，所述推板后端面固定连接有位于所述齿条腔内的齿条。
在上述技术方案基础上，所述压板回复机构包括滑板腔，所述滑板腔位于所述分离腔后侧且向前与所述分离腔连通，所述滑板腔后侧连通设有离心轮腔，所述离心轮腔下端壁内转动配合连接有向上延伸至所述离心轮腔内且向下延伸至所述齿条传动腔内的第一转轴，所述第一转轴位于所述套筒腔外侧，所述离心轮腔内设有与所述第一转轴上侧末端固定连接的离心轮，所述离心轮与所述第一转轴上侧末端固定连接且位于所述离心轮腔内，所述离心轮内以所述第一转轴为中心周向设有多个开口向外的离心腔，所述离心腔内滑动配合连接有离心块，所述离心块内端面与所述离心腔底壁之间固定连接有第三拉伸弹簧，所述滑板腔内滑动配合连接有磁性滑板，所述磁性滑板后端面与所述滑板腔后端壁之间固定连接有第三压缩弹簧，所述磁性滑板后端面与上侧所述绷紧块下端面之间固定连接有第三拉绳，所述磁性滑板后端面与所述出口挡板下端面之间固定连接有第四拉绳。
在上述技术方案基础上，所述齿条传动腔包括第二转轴，所述第二转轴与所述齿条传动腔内端壁转动配合连接且向外延伸至所述齿条传动腔内，所述第二转轴上固定连接有单向轴承，所述单向轴承上转动配合连接有与所述齿条啮合的第五传动齿轮，所述第二转轴外侧末端固定连接有第三锥齿轮，所述第一转轴下侧末端固定连接有与所述第三锥齿轮啮合的第四锥齿轮。
在上述技术方案基础上，所述转板腔包括第三转轴，所述第三转轴与所述转板腔外端壁转动配合连接且向内延伸至所述转板腔内，所述第三转轴上固定连接有摩擦圈，所述摩擦圈上转动配合连接有转板，所述转板上下两端固定连接有可通过所述触发块通腔并突出于所述分离腔内的触发块，上侧所述触发块后端面与所述滑块右端面之间固定连接有第五拉绳。
在上述技术方案基础上，所述污水通腔包括单向阀，所述单向阀位于所述分离腔外侧且与所述污水通腔固定连接，所述污水通腔下侧连通设有位于上侧所述带轮传动腔内侧的入水挡板腔，所述入水挡板腔内滑动配合连接有入水挡板，所述入水挡板下端面与所述入水挡板腔下端壁之间固定连接有第四压缩弹簧，所述入水挡板下端面与所述转盘下端面之间固定连接有第六拉绳。
本发明的有益效果是：通过左右两个分离腔的共同工作，使分离过程中注水不会中断，增加了工作效率，通过压板挤压加速过滤过程，同样增加了过滤效率，过滤完成后通过推板移动完成对分离后污泥的自动排出，防止其堵塞滤网影响后续过滤，排泥完成后推板与盖板自动复位并开始再次注水，整体过程自动完成，减少了人力成本。
