申请日2020.02.26
公开(公告)日2020.05.19
IPC分类号C02F3/32; C02F3/30; C02F3/00; C02F103/20; C02F1/461; C02F1/463
摘要
本发明公开了一种处理水产养殖废水的组合填料滤坝，该组合填料滤坝包括坝体、填充在坝体内部的复合填料层，种植在复合填料层上的水生植物;所述复合填料层由聚氨酯生物填料、丝瓜络填料及铁碳微电解填料组合而成。本发明通过复合填料内活性污泥的吸附降解、硝化和反硝化、铁碳微电解以及植物吸收复合作用去除水产养殖废水中的悬浮物、有机物、氨氮、磷等。具有启动快，处理效果稳定，维护方便，且原材料环保、成本低等优点，适合于水产养殖废水的处理净化。
权利要求书

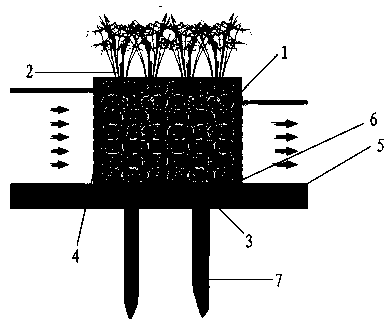

1.一种处理水产养殖废水的组合填料滤坝，其特征在于该组合填料滤坝包括坝体、填充在坝体内部的复合填料层(1)，种植在复合填料层(1)上的水生植物(2);所述复合填料层(1)由聚氨酯生物填料、丝瓜络填料及铁碳微电解填料组合而成。
2.如权利要求1所述的一种处理水产养殖废水的组合填料滤坝，其特征在于所述坝体包括坝底(3)、坝墙(4)，所述坝底(3)支撑在土基(5)上，由钢筋混凝土浇筑而成，且坝底(3)的边缘向上浇筑底座(6)，所述坝墙(4)沿底座(6)竖直向上砌筑而成，坝墙(4)由多孔砖或砌块采用花式砌筑，同层砌块之间留有40mm过水空隙，同一坝体相对坝墙(4)之间的间距不小于2m。
3.如权利要求2所述的一种处理水产养殖废水的组合填料滤坝，其特征在于所述坝墙(4)厚度为240mm，坝墙(4)高度高出最高水位200-300mm，组合填料层(1)的高度不低于最高水位100mm。
4.如权利要求2所述的一种处理水产养殖废水的组合填料滤坝，其特征在于所述坝底(3)的底部固定有木桩(7)，所述木桩(7)穿过土基(5)向下延伸。
5.如权利要求1所述的一种处理水产养殖废水的组合填料滤坝，其特征在于所述聚氨酯生物填料空隙内充满活性污泥，其是将比表面积1000-5000m2/m3，孔隙率在90%以上的聚氨酯填料在污水处理厂好氧池中采用完全浸没曝气的方法接触24h，取出后自然烘干制得。
6.如权利要求1所述的一种处理水产养殖废水的组合填料滤坝，其特征在于所述丝瓜络填料为风干的丝瓜络，切成30-50mm长度的小段。
7.如权利要求1所述的一种处理水产养殖废水的组合填料滤坝，其特征在于所述铁碳微电解填料的制备方法为，将等比例铁粉和碳粉与污水处理厂剩余活性污泥按20-30:1混合，利用活性污泥在干化过程中分泌的胞外聚合物(EPS)作为生物粘结剂通过压制形成铁碳除磷填料颗粒。
说明书
一种处理水产养殖废水的组合填料滤坝
技术领域
本发明属于微污染水体处理技术领域，尤其涉及一种处理水产养殖废水的组合填料滤坝。
背景技术
当前，我国农村分散水产养殖业用水模式是仍以“大引大排”为主，造成水资源的极大消耗和浪费。同时在水产养殖过程中，剩余饵料和鱼虾等水产品的排泄物会造成养殖水体中化学需氧量、氨氮、总磷等污染物浓度增高，养殖废水直接排放到附近水域，易造成附近水域富营养化、夏季藻类频发、水体发绿或发黄、底泥上泛等水体恶化问题，甚至出现水体缺氧鱼类死亡的严重环境问题。淡水养殖环境的恶化，严重地制约淡水养殖业的发展，同时导致养殖水产品的品质下降，最终对人类的健康产生很大的危害。
由于农村河道、沟渠、村口塘等小微水体相比城市水环境，有着分布广、水量少、地形复杂等特点，一些适用于城市水环境的治理技术在农村难以施展，急需开发一种低成本、见效快、效果好、运行维护简单的水产养殖废水处理技术。本发明通过组合填料滤坝来削减和去除水产养殖废水中污染物，可实现水产养殖废水循环使用和保护农村水环境。
发明内容
针对现有技术中存在的问题，本发明设计的目的在于提供一种处理水产养殖废水的组合填料滤坝。
本发明通过以下技术方案加以实现：
所述的一种处理水产养殖废水的组合填料滤坝，其特征在于该组合填料滤坝包括坝体、填充在坝体内部的复合填料层，种植在复合填料层上的水生植物;所述复合填料层由聚氨酯生物填料、丝瓜络填料及铁碳微电解填料组合而成。
所述的一种处理水产养殖废水的组合填料滤坝，其特征在于所述坝体包括坝底、坝墙，所述坝底支撑在土基上，由钢筋混凝土浇筑而成，且坝底的边缘向上浇筑底座，所述坝墙沿底座竖直向上砌筑而成，坝墙由多孔砖或砌块采用花式砌筑，同层砌块之间留有40mm过水空隙，同一坝体相对坝墙之间的间距不小于2m。过水空隙方向与水流方向保持一致;所述坝墙采用钢筋混凝土圈梁和构造柱保证坝体的整体性。
所述的一种处理水产养殖废水的组合填料滤坝，其特征在于所述坝墙厚度为240mm，坝墙高度高出最高水位200-300mm，组合填料层的高度不低于最高水位100mm。
所述的一种处理水产养殖废水的组合填料滤坝，其特征在于所述坝底的底部固定有木桩，所述木桩穿过土基向下延伸。
所述的一种处理水产养殖废水的组合填料滤坝，其特征在于所述聚氨酯生物填料空隙内充满活性污泥，其是将比表面积1000-5000m2/m3，孔隙率在90%以上的聚氨酯填料在污水处理厂好氧池中采用完全浸没曝气的方法接触24h，取出后自然烘干制得。
所述的一种处理水产养殖废水的组合填料滤坝，其特征在于所述丝瓜络填料为风干的丝瓜络，切成30-50mm长度的小段。
所述的一种处理水产养殖废水的组合填料滤坝，其特征在于所述铁碳微电解填料的制备方法为，将等比例铁粉和碳粉与污水处理厂剩余活性污泥按20-30:1混合，利用活性污泥在干化过程中分泌的胞外聚合物(EPS)作为生物粘结剂通过压制形成铁碳除磷填料颗粒。该铁碳微电解填料还可采用将海绵铁和活性碳按2～3:1比例，加入少量石灰混合均匀，通过高温烧结制得。
本发明中组合填料和水生植物构建的过滤坝能实现水产养殖废水的有机物去除和脱氮除磷。水生植物种植于坝体内的组合填料上;植物层由鸢尾、菖蒲、美人蕉等水生植物种植而成。
本发明与现有技术相比，具有以下有益效果：
1)启动快速，将聚氨酯填料浸没在污水处理厂好氧池中进行生物装填，操作简便，且装填后的填料能够迅速发挥作用，启动时间极短。
2)处理可靠，附着在聚氨酯填料上的生物膜形成好氧-缺氧-厌氧分层构造，为进行同步硝化反硝化创造了条件，同时丝瓜络为反硝化提供缓释碳源，能够实现对TN 的高效去除。铁碳除磷填料，通过铁碳微电解和化学絮凝沉淀共同作用，对于去除污水中的磷具有很明显的效果;
3)模块化设计，该滤坝针对水产养殖废水进行模块化设计，实现了景观生态、功能微生物及原生微生物的功能对接，还可根据实际需求，通过水生植物优化，进行现场景观协调及处理体量的调整，具有较强的工程实用性。（发明人李军;韦甦;罗鸿图;李兴强;冯洪波;谢冬冬）
