申请日2020.02.11
公开(公告)日2020.06.09
IPC分类号G01N33/18; G01B5/18
摘要
本发明涉及污水检测相关技术领域，具体是一种新型废水利用检测装置，新型废水利用检测装置包括外壳，外壳的内侧插放有活动杆，且活动杆与设置在外壳内侧的驱动机构连接，驱动机构驱动活动杆伸出外壳或收回外壳内，活动杆远离外壳的一端固定有检测头，检测头的内侧设置有检测腔，检测腔的内侧设置有检测器且检测腔的一端开口处设置有电磁封堵结构。本发明设计新颖，通过设置的驱动机构驱动活动杆伸出外壳或收回外壳内，以实现检测头的调节，从而对污水不同深度的位置进行检测，通过设置的电磁封堵机构可在检测头达到所需位置后再进行开启检测，检测准确率高，实用性强。
权利要求书
1.一种新型废水利用检测装置，其特征在于，所述新型废水利用检测装置包括外壳(1)，所述外壳(1)的内侧插放有活动杆(6)，且活动杆(6)与设置在所述外壳(1)内侧的驱动机构连接，所述驱动机构驱动所述活动杆(6)伸出所述外壳(1)或收回所述外壳(1)内，所述活动杆(6)远离所述外壳(1)的一端固定有检测头(2)，所述检测头(2)的内侧设置有检测腔(14)，所述检测腔(14)的内侧设置有检测器(15)且检测腔(14)的一端开口处设置有电磁封堵结构，所述驱动机构包括安装在所述外壳(1)内侧的电机(9)，所述电机(9)的输出轴通过传动带与齿轮(10)的转轴转动连接，所述齿轮(10)与安装在所述活动杆(6)上的条形齿(11)啮合，所述活动杆(6)远离所述条形齿(11)的一侧还设置有导向组件。
2.根据权利要求1所述的一种新型废水利用检测装置，其特征在于，所述导向组件包括固定在所述外壳(1)内壁上的导向杆(12)，所述导向杆(12)上滑动安装有与所述活动杆(6)固定连接的滑套(13)。
3.根据权利要求1所述的一种新型废水利用检测装置，其特征在于，所述驱动机构包括安装在所述外壳(1)内侧的电机(9)，所述电机(9)的输出轴通过传动带与蜗杆(19)转动连接，所述蜗杆(19)上螺纹连接有蜗轮(20)，所述蜗轮(20)的转轴通过主动齿轮(21)和从动齿轮(22)的啮合作用与螺纹杆(23)转动连接，所述螺纹杆(23)与所述活动杆(6)螺纹连接，所述活动杆(6)还与设置在所述外壳(1)内的限位套(24)滑动配合。
4.根据权利要求1所述的一种新型废水利用检测装置，其特征在于，所述外壳(1)的内侧还设置有蓄电池(8)，所述蓄电池(8)与所述电机(9)电连接。
5.根据权利要求1所述的一种新型废水利用检测装置，其特征在于，所述外壳(1)远离所述检测头(2)的一端安装有显示屏(5)，所述显示屏(5)与所述检测器(15)建立通讯，用于现实污水检测数据。
6.根据权利要求1所述的一种新型废水利用检测装置，其特征在于，所述电磁封堵结构包括嵌入在所述检测腔(14)开口处的多个电磁铁(18)及与所述检测腔(14)内壁滑动配合的永磁板(7)，当所述电磁铁(18)通电时，所述永磁板(7)与所述电磁铁(18)的相对面磁极相同。
7.根据权利要求6所述的一种新型废水利用检测装置，其特征在于，所述检测腔(144)的侧壁上设置有呈U型结构的连通流道(16)，当所述永磁板(7)与所述电磁铁18吸引时，所述连通流道(16)的两个端口位于所述永磁板(7)的一侧。

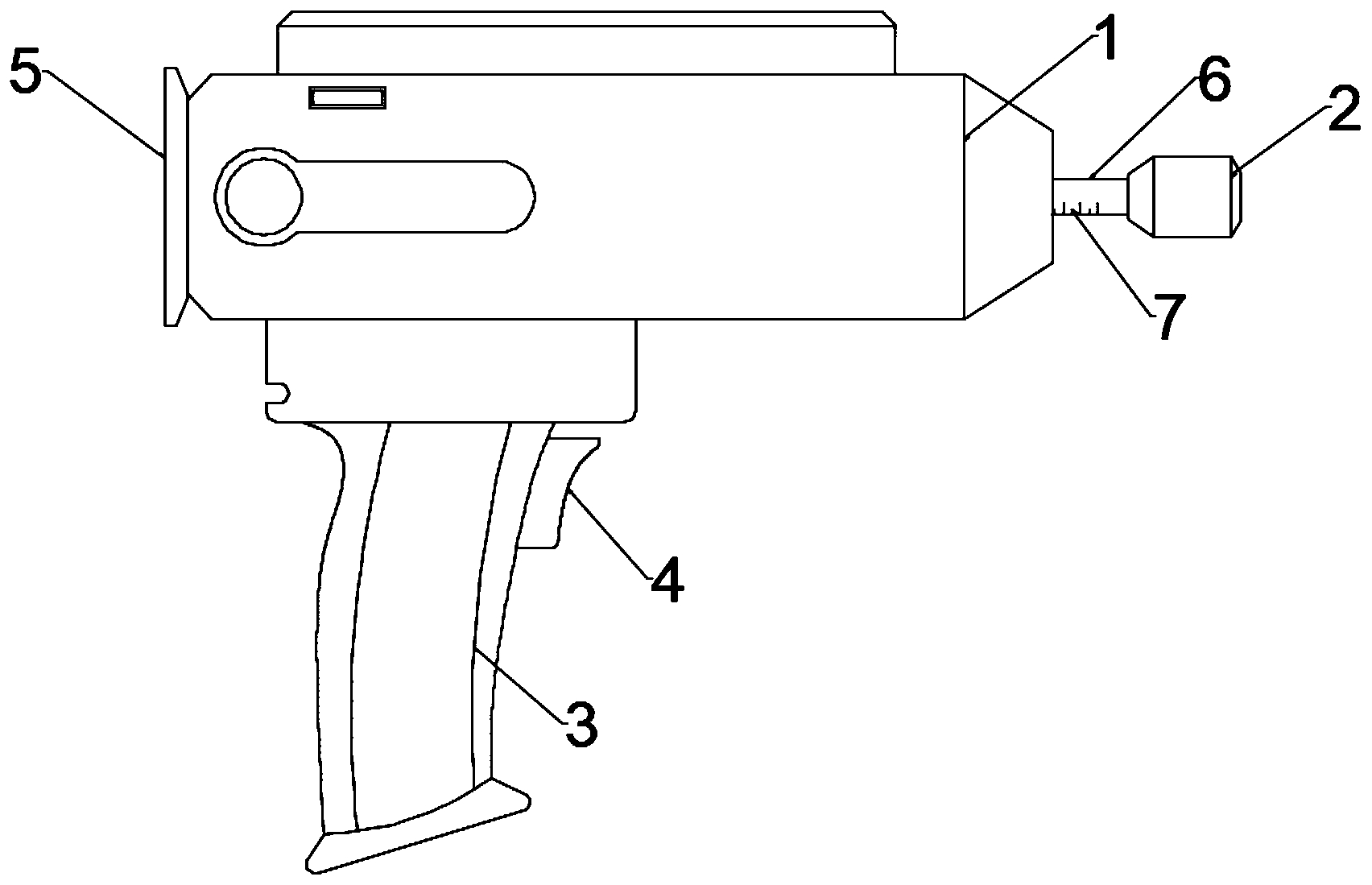

8.根据权利要求1所述的一种新型废水利用检测装置，其特征在于，所述外壳(1)上还固定有手柄3，且手柄(3)上安装有控制开关(4)。
说明书
一种新型废水利用检测装置
技术领域
本发明涉及污水检测相关技术领域，具体是一种新型废水利用检测装置。
背景技术
废水(wastewater)是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。
在废水利用过程中，需要对废水进行初步的检测，因此会用到检测装置，现有的检测装置功能单一，需要将废水取出后再进行检测，工作效率低，且无法对不同深度的废水进行分别检测，检测效果一般。
发明内容
本发明的目的在于提供一种新型废水利用检测装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种新型废水利用检测装置，所述新型废水利用检测装置包括外壳，所述外壳的内侧插放有活动杆，且活动杆与设置在所述外壳内侧的驱动机构连接，所述驱动机构驱动所述活动杆伸出所述外壳或收回所述外壳内，所述活动杆远离所述外壳的一端固定有检测头，所述检测头的内侧设置有检测腔，所述检测腔的内侧设置有检测器且检测腔的一端开口处设置有电磁封堵结构，所述驱动机构包括安装在所述外壳内侧的电机，所述电机的输出轴通过传动带与齿轮的转轴转动连接，所述齿轮与安装在所述活动杆上的条形齿啮合，所述活动杆远离所述条形齿的一侧还设置有导向组件。
作为本发明再进一步的方案：所述导向组件包括固定在所述外壳内壁上的导向杆，所述导向杆上滑动安装有与所述活动杆固定连接的滑套。
作为本发明再进一步的方案：所述驱动机构包括安装在所述外壳内侧的电机，所述电机的输出轴通过传动带与蜗杆转动连接，所述蜗杆上螺纹连接有蜗轮，所述蜗轮的转轴通过主动齿轮和从动齿轮的啮合作用与螺纹杆转动连接，所述螺纹杆与所述活动杆螺纹连接，所述活动杆还与设置在所述外壳内的限位套滑动配合。
作为本发明再进一步的方案：所述外壳的内侧还设置有蓄电池，所述蓄电池与所述电机电连接。
作为本发明再进一步的方案：所述外壳远离所述检测头的一端安装有显示屏，所述显示屏与所述检测器建立通讯，用于现实污水检测数据。
作为本发明再进一步的方案：所述电磁封堵结构包括嵌入在所述检测腔开口处的多个电磁铁及与所述检测腔内壁滑动配合的永磁板，当所述电磁铁通电时，所述永磁板与所述电磁铁的相对面磁极相同。
作为本发明再进一步的方案：所述检测腔的侧壁上设置有呈U型结构的连通流道，当所述永磁板与所述电磁铁吸引时，所述连通流道的两个端口位于所述永磁板的一侧。
作为本发明再进一步的方案：所述外壳上还固定有手柄，且手柄上安装有控制开关。
与现有技术相比，本发明的有益效果是：本发明设计新颖，通过设置的驱动机构驱动活动杆伸出所述外壳或收回所述外壳内，以实现检测头的调节，从而对污水不同深度的位置进行检测，通过设置的电磁封堵机构可在检测头达到所需位置后再进行开启检测，检测准确率高，实用性强。（发明人陈东琴）
