申请日2020.02.25
公开(公告)日2020.06.19
IPC分类号E03F1/00; E03F3/04; E03F5/00; B01D35/02; B01D35/16
摘要
本发明公开了一种环保污水处理分流装置，包括排水圆管，排水圆管的排水口处外侧套设有固定方管，斜连接管远离排水圆管的一端连接有拦污方管，拦污方管的两内壁中部均焊接有连接钢板，两个连接钢板的上方搭设有横网板，振动底板的前端延伸到拦污方管的外侧，防水电机盒中固定安装有振动电机，外斜网板的下端中部与L型固定板的竖板之间通过连接杆连接;该环保污水处理分流装置，通过在排水管的出口处安装拦污方管，拦污方管中由多个斜网板组成的异形网板可以实现污水与杂物之间的分离，并且通过底部设置的振动底板可以防止污泥沉淀，避免管道路狭窄，本发明可简化废水的后期处理工序，大大提高废水的后期处理效率。
权利要求书

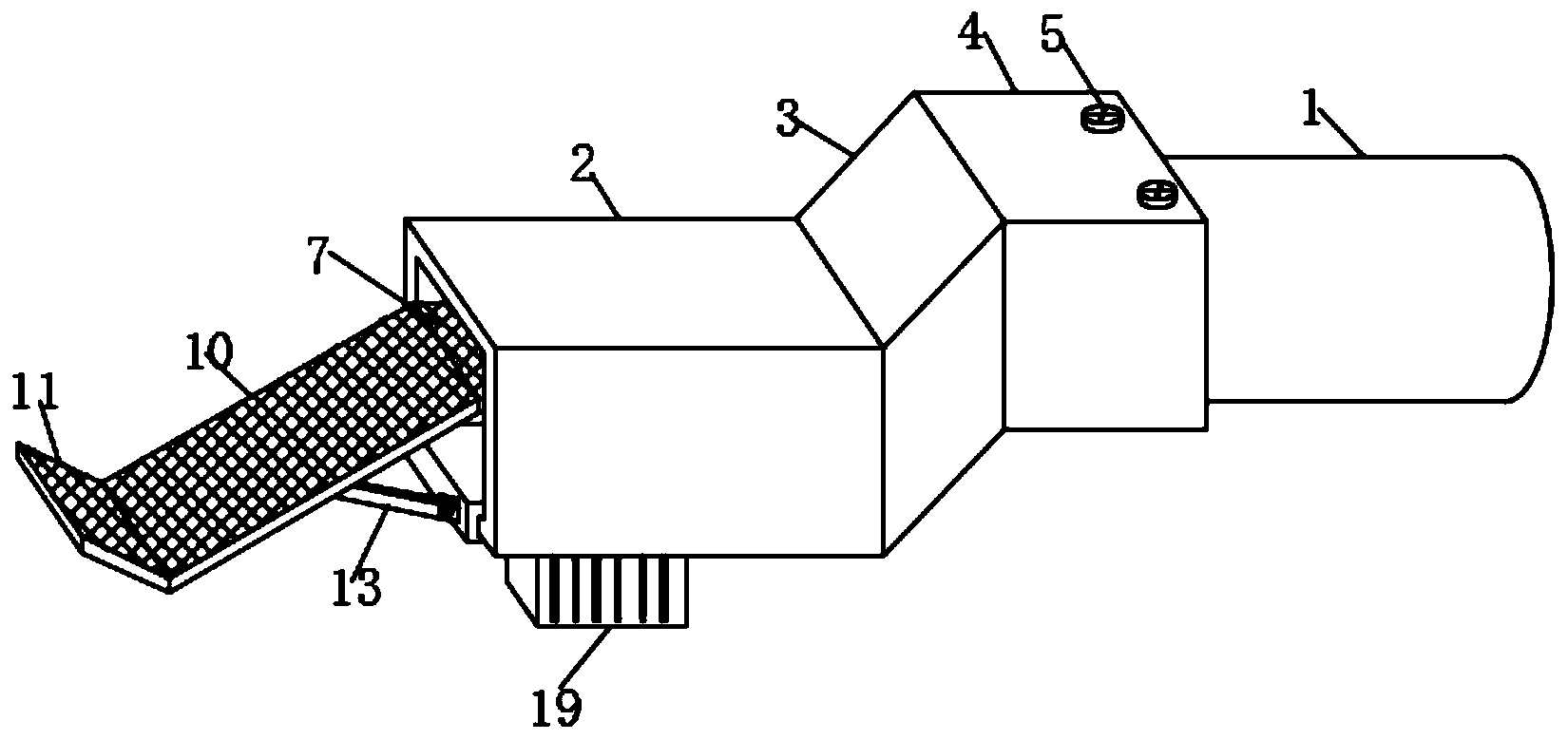

1.一种环保污水处理分流装置，包括排水圆管(1)，其特征在于：所述排水圆管(1)的排水口处外侧套设有固定方管(4)，所述固定方管(4)的上下端均开设有螺纹孔，螺纹孔中均通过螺纹配合插设有紧固螺丝(5)，且紧固螺丝(5)的头端均抵在排水圆管(1)的外侧，所述固定方管(4)的前侧连接有斜连接管(3)，所述斜连接管(3)远离排水圆管(2)的一端连接有拦污方管(2)，所述拦污方管(2)的两内壁中部均焊接有连接钢板(6)，两个连接钢板(6)的上方搭设有横网板(7)，所述横网板(7)的两端与两个连接钢板(6)之间均通过固定螺栓(8)连接固定，所述横网板(7)位于拦污方管(2)内部的一端连接有内斜网板(9)，所述横网板(7)位于拦污方管(2)外部的一端连接有外斜网板(10)，所述外斜网板(10)远离横网板(7)的一端连接有斜拦污网板(11)，所述拦污方管(2)的内侧下端设置有振动底板(12)，所述振动底板(12)的前端延伸到拦污方管(2)的外侧，所述拦污方管(2)的开口处下端设置有L型固定板(14)，且L型固定板(14)与拦污方管(2)不接触，所述L型固定板(14)的竖板上端与振动底板(12)的前端焊接固定，所述L型固定板(14)的横板位于拦污方管(2)的下端并与拦污方管(2)平行，所述L型固定板(14)的横板后端开设有条形开槽(15)，所述拦污方管(2)的下端焊接有多根螺纹杆(16)，螺纹杆(16)均穿过条形开槽(15)，且螺纹杆(16)上位于条形开槽(15)的上下端均通过锁定螺帽(17)锁定，所述L型固定板(14)的横板下端前侧固定有防水电机盒(18)，防水电机盒(18)中固定安装有振动电机(19)，所述外斜网板(10)的下端中部与L型固定板(14)的竖板之间通过连接杆(13)连接。
2.根据权利要求(1)所述的一种环保污水处理分流装置，其特征在于：所述横网板(7)、内斜网板(9)、外斜网板(10)和斜拦污网板(11)为一体成型结构，且横网板(7)、内斜网板(9)、外斜网板(10)和斜拦污网板(11)均为矩形不锈钢网，不锈钢钢网的宽度均与拦污方管(2)的内侧宽度相等，厚度均至少有5mm。
3.根据权利要求1所述的一种环保污水处理分流装置，其特征在于：所述内斜网板(9)为向下倾斜设置，且倾斜角度为30-45度，所述外斜网板(10)为向上倾斜设置，且倾斜角度为20-30度，所述斜拦污网板(11)为向上倾斜设置，且倾斜角度大于45度。
4.根据权利要求1所述的一种环保污水处理分流装置，其特征在于：所述排水圆管(1)的前端高出固定方管(4)的前端，且排水圆管(1)的前端延伸到斜连接管(3)中，所述斜连接管(3)为向下倾斜设置，且倾斜角度为(35)度。
5.根据权利要求1所述的一种环保污水处理分流装置，其特征在于：所述振动底板(12)的下表面距离拦污方管(2)的内壁下端至少有7mm，所述振动底板(12)的宽度与拦污方管(2)的内侧宽度相等，且振动底板(12)的厚度至少有10mm。
6.根据权利要求1所述的一种环保污水处理分流装置，其特征在于：所述L型固定板(14)的竖板后侧焊接有连接耳板II(21)，所述外斜网板(10)的后侧中部焊接有连接耳板I(20)，所述连接杆(13)的两端分别搭设在连接耳板II(21)和连接耳板I(20)上，并均通过连接螺栓(22)固定连接。
说明书
一种环保污水处理分流装置
技术领域
本发明涉及污水处理技术领域，具体为一种环保污水处理分流装置。
背景技术
城市排水由城市排水系统收集、输送、处理和排放城市污水和雨水的排水方式，通常采用管道对城市污水和雨水输送排水,现有的排水管道，废水以及水中的杂物都是连带排出，分流效果差，导致后期处理工序比较繁琐，降低了废水的处理效率;为此，我们提出一种环保污水处理分流装置。
发明内容
本发明的目的在于提供一种环保污水处理分流装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种环保污水处理分流装置，包括排水圆管，所述排水圆管的排水口处外侧套设有固定方管，所述固定方管的上下端均开设有螺纹孔，螺纹孔中均通过螺纹配合插设有紧固螺丝，且紧固螺丝的头端均抵在排水圆管的外侧，所述固定方管的前侧连接有斜连接管，所述斜连接管远离排水圆管的一端连接有拦污方管，所述拦污方管的两内壁中部均焊接有连接钢板，两个连接钢板的上方搭设有横网板，所述横网板的两端与两个连接钢板之间均通过固定螺栓连接固定，所述横网板位于拦污方管内部的一端连接有内斜网板，所述横网板位于拦污方管外部的一端连接有外斜网板，所述外斜网板远离横网板的一端连接有斜拦污网板，所述拦污方管的内侧下端设置有振动底板，所述振动底板的前端延伸到拦污方管的外侧，所述拦污方管的开口处下端设置有L型固定板，且L型固定板与拦污方管不接触，所述L型固定板的竖板上端与振动底板的前端焊接固定，所述L型固定板的横板位于拦污方管的下端并与拦污方管平行，所述L型固定板的横板后端开设有条形开槽，所述拦污方管的下端焊接有多根螺纹杆，螺纹杆均穿过条形开槽，且螺纹杆上位于条形开槽的上下端均通过锁定螺帽锁定，所述L型固定板的横板下端前侧固定有防水电机盒，防水电机盒中固定安装有振动电机，所述外斜网板的下端中部与L型固定板的竖板之间通过连接杆连接。
优选的，所述横网板、内斜网板、外斜网板和斜拦污网板为一体成型结构，且横网板、内斜网板、外斜网板和斜拦污网板均为矩形不锈钢网，不锈钢钢网的宽度均与拦污方管的内侧宽度相等，厚度均至少有5mm。
优选的，所述内斜网板为向下倾斜设置，且倾斜角度为30-45度，所述外斜网板为向上倾斜设置，且倾斜角度为20-30度，所述斜拦污网板为向上倾斜设置，且倾斜角度大于45度。
优选的，所述排水圆管的前端高出固定方管的前端，且排水圆管的前端延伸到斜连接管中，所述斜连接管为向下倾斜设置，且倾斜角度为35度。
优选的，所述振动底板的下表面距离拦污方管的内壁下端至少有7mm，所述振动底板的宽度与拦污方管的内侧宽度相等，且振动底板的厚度至少有10mm。
优选的，所述L型固定板的竖板后侧焊接有连接耳板II，所述外斜网板的后侧中部焊接有连接耳板I，所述连接杆的两端分别搭设在连接耳板II和连接耳板I上，并均通过连接螺栓固定连接。
与现有技术相比，本发明的有益效果是：本发明结构设计合理，该环保污水处理分流装置，通过在排水管的出口处安装拦污方管，拦污方管中由多个斜网板组成的异形网板可以实现污水与杂物之间的分离，并且通过底部设置的振动底板可以防止污泥沉淀，避免管道路狭窄，本发明可简化废水的后期处理工序，大大提高废水的后期处理效率。
