申请日2020.02.19
公开(公告)日2020.05.05
IPC分类号G01N1/14
摘要
本发明提供了一种微型污水智能取样系统，包括数据平台、微型污水智能取样设备、通讯模块，通过数据平台，与所述微型污水智能取样设备通讯连接，用于接收所述微型污水智能取样设备的取样数据;所述微型污水智能取样设备，设置在井下的井壁上，用于对井下的污水进行取样。该微型污水智能取样系统的体积小，灵活简便，能够被放置在井下，提高了污水样品取样的灵活性;还可以远程查看取样设备的取样进程、设备电量情况、环境温度等设备参数，设置取样个数、取样时间点或者取样时间段、取样量、取样模式，提高了污水样品取样的可选性。
权利要求书
1.一种微型污水智能取样系统，其特征在于，所述系统包括：数据平台、微型污水智能取样设备、通讯模块;
其中，所述数据平台，与所述微型污水智能取样设备通讯连接，用于接收所述微型污水智能取样设备的取样数据;
所述微型污水智能取样设备，设置在井下的井壁上，用于对井下的污水进行取样，通过所述通讯模块将取样数据传输到所述数据平台。
2.根据权利要求1所述的污水智能取样系统，其特征在于，所述微型污水智能取样设备包括：
壳体，通过固定孔被固定在井壁;
过滤器，被置入所述井下污水中，用于对所述污水进行取样;
设备主体，包括蠕动泵、与所述过滤器相连接的吸水管、输水管、分流器、存样瓶;其中，所述吸水管和输水管分别通过安装孔设置在所述蠕动泵的泵头上，所述输水管通过所述分流器与所述存样瓶连接;所述设备主体内置于所述壳体内，用于接收并存储取样样品。
3.根据权利要求2所述的污水智能取样系统，其特征在于，所述设备主体还包括电磁阀和绝缘板，所述绝缘板通过螺栓与所述电磁阀连接;所述电磁阀的进水端连接所述分流器，所述电磁阀的出水端通过所述绝缘板连接所述存样瓶。
4.根据权利要求3所述的污水智能取样系统，其特征在于，所述存样瓶的上盖开设有与所述电磁阀和导气管相连接的孔。
5.根据权利要求2所述的污水智能取样系统，其特征在于，所述壳体的一侧设置有盖体，所述盖体与所述壳体相铰接;所述与壳体的一侧相对的另一侧设置有多个导气孔。
6.根据权利要求3所述的污水智能取样系统，其特征在于，所述设备主体还包括：电路控制模块，重力传感器、电源;所述电路控制模块包括处理器，所述电路控制模块通过所述处理器连接的接口分别与所述蠕动泵、电磁阀、重力传感器、电源相连接。
7.根据权利要求6所述的污水智能取样系统，其特征在于，所述处理器连接的接口包括：蠕动泵接口、电磁阀接口、重力传感接口、以及电源接口。
8.根据权利要求6所述的污水智能取样系统，其特征在于， 所述重力传感器，被设置在所述壳体的底部，用于测量所述存样瓶中的取样样品的重量;
所述电路控制模块根据所述取样样品的重量控制所述蠕动泵。
9.根据权利要求1所述的污水智能取样系统，其特征在于，所述通讯模块是无线通讯模块，包括WIFI模块、GPRS模块或蓝牙模块;
所述取样参数包括：取样样品重量，设备电量和环境温度。
10.根据权利要求1-9任一项所述的污水智能取样系统，其特征在于，所述蠕动泵、电源、电路控制模块、绝缘板、重力传感器和温度传感器分别通过螺栓与所述壳体相连接。
说明书
一种微型污水智能取样系统
技术领域
本发明涉及一种污水取样系统，具体而言，涉及一种可放置于井下的微型污水智能取样系统。
背景技术
污水取样器是一种采集污水的仪器，适用于各级环境监测站、污水处理厂、水利、水务及科研院所对工业污水排放口、江、河、湖、海等水样的采集。
目前，市面上销售的自动污水取样器大多体积庞大，但由于市政污水检测往往需要从井中污水取样，马路上放置污水取样器会对交通造成影响，因而往往无法放置污水取样器，使得污水取样很受局限，所以亟需一种可放置于井下的微型污水智能取样系统。
发明内容
有鉴于此，本申请实施例提供一种微型污水智能取样系统，以解决现有技术中通过污水取样系统取样污水受局限的问题。

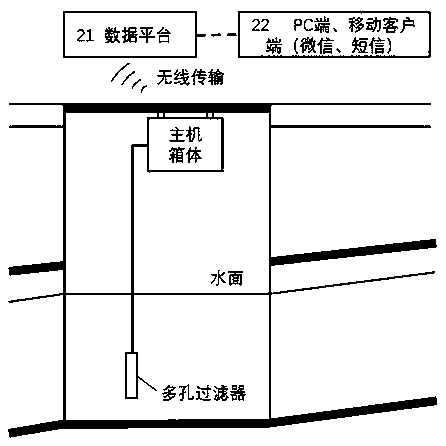

为了实现上述目的，根据本发明的一个方面，提供了一种微型污水智能取样系统，所述系统包括：数据平台、微型污水智能取样设备、通讯模块;
其中，所述数据平台，与所述微型污水智能取样设备通讯连接，用于接收所述微型污水智能取样设备的取样数据;
所述微型污水智能取样设备，设置在井下的井壁上，用于对井下的污水进行取样，通过所述通讯模块将取样数据传输到所述数据平台。
在一种可能的实现方式中，所述微型污水智能取样设备包括：
壳体，通过所述固定孔固定在井壁;
过滤器，被置于所述井下污水中，用于对所述污水进行取样;
设备主体，包括蠕动泵、与所述过滤器相连接的吸水管、输水管、分流器、存样瓶;其中，所述吸水管和输水管分别通过安装孔设置在所述蠕动泵的泵头上，所述输水管通过所述分流器与所述存样瓶连接;所述设备主体内置于所述壳体内，用于接收并存储取样样品。
在一种可能的实现方式中，所述设备主体还包括电磁阀和绝缘板，所述绝缘板通过螺栓与所述电磁阀连接;所述电磁阀的进水端连接所述分流器，所述电磁阀的出水端通过所述绝缘板连接所述存样瓶。
在一种可能的实现方式中，所述存样瓶的上盖开设有与所述电磁阀和导气管相连接的孔。
在一种可能的实现方式中，所述壳体的一侧设置有盖体，所述盖体与所述壳体相铰接;所述与壳体的一侧相对的另一侧设置有多个导气孔。
在一种可能的实现方式中，所述设备主体还包括：电路控制模块，重力传感器、电源;所述电路控制模块包括处理器，所述电路控制模块通过所述处理器连接的接口分别与所述蠕动泵、电磁阀、重力传感器、电源相连接。
在一种可能的实现方式中，所述处理器连接的接口包括：蠕动泵接口、电磁阀接口、重力传感接口、以及电源接口。
在一种可能的实现方式中，所述重力传感器，设置在所述壳体的底部，用于测量所述存样瓶中的取样样品的重量;
所述电路控制模块根据所述取样样品的重量控制所述蠕动泵。
在一种可能的实现方式中，所述通讯模块是无线通讯模块，包括WIFI模块、GPRS模块或蓝牙模块;
所述取样参数包括取样样品重量，设备电量和环境温度。
在一种可能的实现方式中，所述蠕动泵、电源、电路控制模块、绝缘板、重力传感器和温度传感器分别通过螺栓与所述壳体相连接。
由此可见，本申请实施例具有如下有益效果：
应用本发明的技术方案，通过数据平台，与所述微型污水智能取样设备通讯连接，用于接收所述微型污水智能取样设备的取样数据;所述微型污水智能取样设备，设置在井下的井壁上，用于对井下的污水进行取样。该微型污水智能取样系统的体积小，灵活简便，能够被放置在井下，提高了污水样品取样的灵活性;还可以远程查看取样设备的取样进程、设备电量情况、环境温度等设备参数，设置取样个数、取样时间点或者取样时间段、取样量、取样模式，提高了污水样品取样的可选性。（发明人顾毅杰;崔诺;胡馨月;赵鹏;刘洋）
