申请日2020.02.14
公开(公告)日2020.05.15
IPC分类号E03F1/00; E03F3/02; E03F3/04
摘要
本发明公开了一种自适应式污水排放装置，包括横向中空管道体和纵向空心管道体。本发明利用污水排放时，污水的流量和重力，能够自适应控制排放部位空间的大小，在不排放时，在部件重力的作用下，能够将连通空间降至最低，从而有效降低了污水空气对外界的影响，并且，该装置不需要手动或者电力进行驱动，实用性强，而且，该装置具有管道套接式密封管道体安装机构，能够安装在特定部位，实现密封作用，防止空气通过安装部位溢出，此外，该装置具有斜板式重力偏移旋转驱动机构，能够在实现一定空气初步密封的作用下，在重力因素，能够发生旋转现象，从而实现旋转力度的驱动作用。
权利要求书

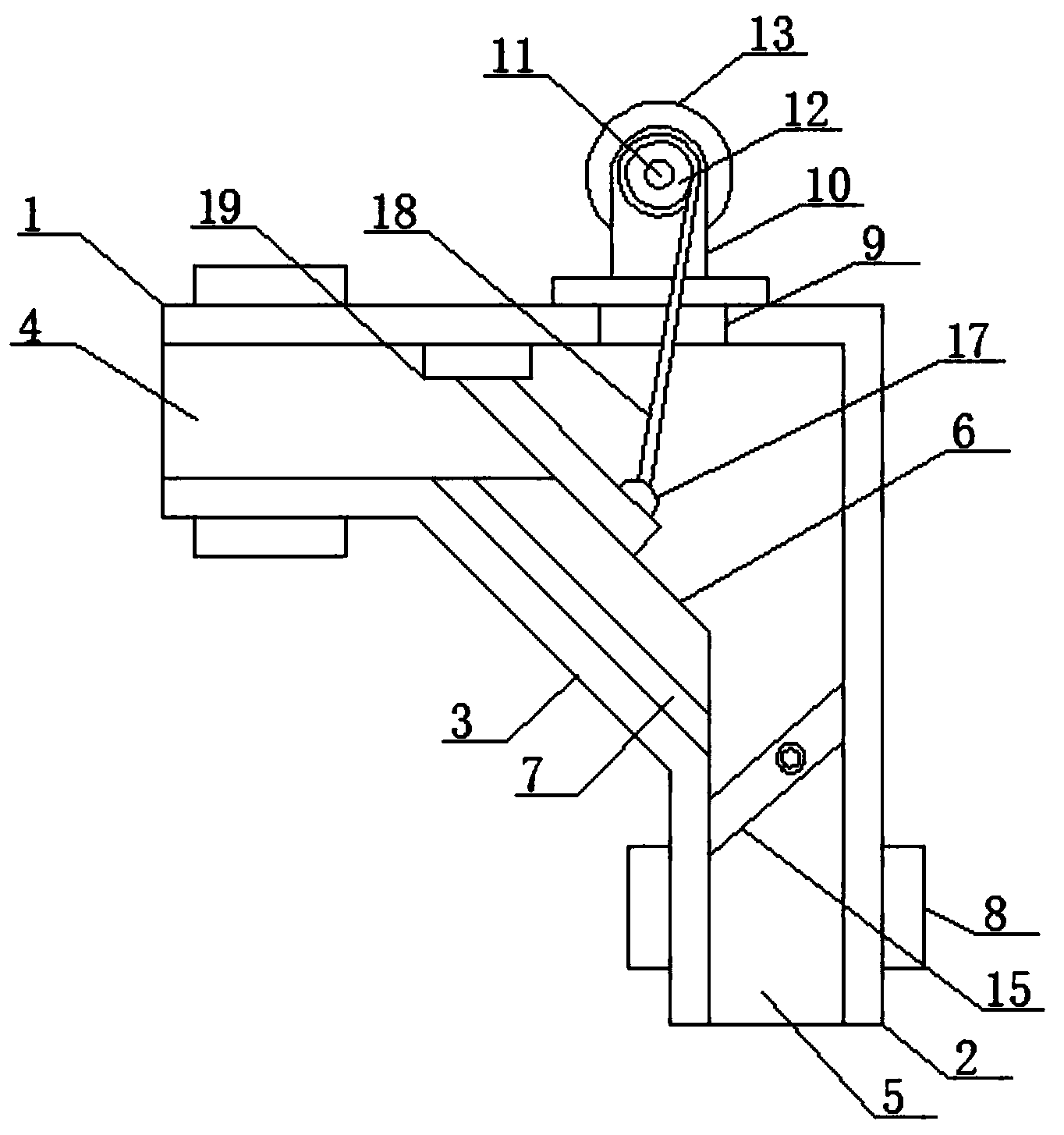

1.一种自适应式污水排放装置，包括横向中空管道体(1)和纵向空心管道体(2)，其特征在于：所述横向中空管道体(1)和纵向空心管道体(2)在连接部位底部设置有斜面壳体(3)，所述横向中空管道体(1)和纵向空心管道体(2)的内部分别设置有横向中空管道孔(4)和纵向空心管道孔(5)，所述斜面壳体(3)位于设置有斜面结构(6)，所述斜面壳体(3)在斜面结构(6)底部设置有斜向管道孔(7)，所述横向中空管道体(1)和纵向空心管道体(2)的端部分别安装一管道套接式密封管道体安装机构(8)，所述纵向空心管道孔(5)在位于所述斜向管道孔(7)的下方安装一斜板式重力偏移旋转驱动机构(15)，所述横向中空管道孔(4)顶部安装一内部螺栓安装式斜板空间大小旋转限定机构(19)，所述横向中空管道体(1)的顶部设置有连通外界和横向中空管道孔(4)的主通孔结构(9)，所述横向中空管道体(1)在位于所述主通孔结构(9)的一侧安装一主立板(10)，所述主立板(10)的中心通过主轴承安装一主旋转轴(11)，所述主旋转轴(11)的一端安装一皮带轮(13)，所述主旋转轴(11)的另一端安装一卷扬轮(12)，所述卷扬轮(12)的内部缠绕式安装一线绳(18)，所述线绳(18)的底端贯穿主通孔结构(9)、且底端通过活动铰链(17)连接内部螺栓安装式斜板空间大小旋转限定机构(19)。
2.根据权利要求1所述的一种自适应式污水排放装置，其特征在于：所述管道套接式密封管道体安装机构(8)包括管道套接式密封管道体安装机构用空心套(81)、管道套接式密封管道体安装机构用环形凹槽结构(82)、管道套接式密封管道体安装机构用空气密封圈(83)、管道套接式密封管道体安装机构用中心孔(84)、管道套接式密封管道体安装机构用第一高压密封圈安装凹槽结构(85)、管道套接式密封管道体安装机构用第二高压密封圈安装凹槽结构(86)、管道套接式密封管道体安装机构用第一高压密封圈(87)和管道套接式密封管道体安装机构用第二高压密封圈(88);所述管道套接式密封管道体安装机构用空心套(81)侧面的中部设置有管道套接式密封管道体安装机构用环形凹槽结构(82)，所述管道套接式密封管道体安装机构用环形凹槽结构(82)的内部安装一管道套接式密封管道体安装机构用空气密封圈(83)，所述管道套接式密封管道体安装机构用空心套(81)内部的中心设置有管道套接式密封管道体安装机构用中心孔(84)，所述管道套接式密封管道体安装机构用中心孔(84)的两端分别设置有管道套接式密封管道体安装机构用第一高压密封圈安装凹槽结构(85)和管道套接式密封管道体安装机构用第二高压密封圈安装凹槽结构(86)，所述管道套接式密封管道体安装机构用第一高压密封圈安装凹槽结构(85)和管道套接式密封管道体安装机构用第二高压密封圈安装凹槽结构(86)的内部分别安装有管道套接式密封管道体安装机构用第一高压密封圈(87)和管道套接式密封管道体安装机构用第二高压密封圈(88)。
3.根据权利要求2所述的一种自适应式污水排放装置，其特征在于：所述管道套接式密封管道体安装机构用中心孔(84)的内部贯穿有横向中空管道体(1)，且所述管道套接式密封管道体安装机构用第一高压密封圈(87)和管道套接式密封管道体安装机构用第二高压密封圈(88)的内环安装在横向中空管道体(1)的外侧。
4.根据权利要求2所述的一种自适应式污水排放装置，其特征在于：所述管道套接式密封管道体安装机构用中心孔(84)的内部贯穿有纵向空心管道体(2)，且所述管道套接式密封管道体安装机构用第一高压密封圈(87)和管道套接式密封管道体安装机构用第二高压密封圈(88)的内环安装在纵向空心管道体(2)的外侧。
5.根据权利要求1所述的一种自适应式污水排放装置，其特征在于：所述斜板式重力偏移旋转驱动机构(15)包括斜板式重力偏移旋转驱动机构用斜板(151)、斜板式重力偏移旋转驱动机构用第一垂面(152)、斜板式重力偏移旋转驱动机构用第二垂面(153)、斜板式重力偏移旋转驱动机构用旋转轴安装孔(154)、斜板式重力偏移旋转驱动机构用轴承(155)和斜板式重力偏移旋转驱动机构用旋转轴(156);所述斜板式重力偏移旋转驱动机构用斜板(151)在对立的两侧中，其中一侧形成所述斜板式重力偏移旋转驱动机构用第一垂面(152)、另一侧面形成所述斜板式重力偏移旋转驱动机构用第二垂面(153)，所述斜板式重力偏移旋转驱动机构用斜板(151)的内部设置有斜板式重力偏移旋转驱动机构用旋转轴安装孔(154)，所述斜板式重力偏移旋转驱动机构用旋转轴安装孔(154)的内部的两端安装有斜板式重力偏移旋转驱动机构用轴承(155)，两所述斜板式重力偏移旋转驱动机构用轴承(155)的内环安装一斜板式重力偏移旋转驱动机构用旋转轴(156)。
6.根据权利要求5所述的一种自适应式污水排放装置，其特征在于：所述斜板式重力偏移旋转驱动机构用第一垂面(152)和斜板式重力偏移旋转驱动机构用第二垂面(153)与斜板式重力偏移旋转驱动机构用斜板(151)的斜向对称面呈锐角，且所述斜板式重力偏移旋转驱动机构用旋转轴安装孔(154)与斜板式重力偏移旋转驱动机构用第一垂面(152)之间的距离大于斜板式重力偏移旋转驱动机构用旋转轴安装孔(154)和斜板式重力偏移旋转驱动机构用第二垂面(153)之间的距离。
7.根据权利要求5所述的一种自适应式污水排放装置，其特征在于：所述斜板式重力偏移旋转驱动机构用旋转轴(156)其中一端通过轴承安装在纵向空心管道体(2)内部，所述斜板式重力偏移旋转驱动机构用旋转轴(156)的另一端贯穿纵向空心管道体(2)的侧面、且端部安装一皮带轮(13)，该皮带轮(13)与另一皮带轮(13)之间通过皮带连接。
8.根据权利要求1所述的一种自适应式污水排放装置，其特征在于：所述内部螺栓安装式斜板空间大小旋转限定机构(19)包括内部螺栓安装式斜板空间大小旋转限定机构用连接板(191)、内部螺栓安装式斜板空间大小旋转限定机构用螺栓孔(192)、内部螺栓安装式斜板空间大小旋转限定机构用条状凸起结构(193)、内部螺栓安装式斜板空间大小旋转限定机构用半圆形凹槽结构(194)、内部螺栓安装式斜板空间大小旋转限定机构用密封橡胶垫(195)、内部螺栓安装式斜板空间大小旋转限定机构用连接杆结构(196)、内部螺栓安装式斜板空间大小旋转限定机构用限位杆(197)、内部螺栓安装式斜板空间大小旋转限定机构用阀板(198)和内部螺栓安装式斜板空间大小旋转限定机构用半圆形凸起结构(199);所述内部螺栓安装式斜板空间大小旋转限定机构用连接板(191)的内部设置有多个内部螺栓安装式斜板空间大小旋转限定机构用螺栓孔(192)，所述内部螺栓安装式斜板空间大小旋转限定机构用连接板(191)的底部中心设置有一内部螺栓安装式斜板空间大小旋转限定机构用条状凸起结构(193)，所述内部螺栓安装式斜板空间大小旋转限定机构用条状凸起结构(193)底部设置有内部螺栓安装式斜板空间大小旋转限定机构用半圆形凹槽结构(194)，所述内部螺栓安装式斜板空间大小旋转限定机构用半圆形凹槽结构(194)的内部安装一内部螺栓安装式斜板空间大小旋转限定机构用密封橡胶垫(195)，所述内部螺栓安装式斜板空间大小旋转限定机构用条状凸起结构(193)底部设置有与其一体式结构的内部螺栓安装式斜板空间大小旋转限定机构用连接杆结构(196)，所述内部螺栓安装式斜板空间大小旋转限定机构用阀板(198)顶部设置有内部螺栓安装式斜板空间大小旋转限定机构用半圆形凸起结构(199)，所述内部螺栓安装式斜板空间大小旋转限定机构用阀板(198)的内部安装有一内部螺栓安装式斜板空间大小旋转限定机构用限位杆(197)，且所述内部螺栓安装式斜板空间大小旋转限定机构用限位杆(197)与内部螺栓安装式斜板空间大小旋转限定机构用阀板(198)为活性连接，所述内部螺栓安装式斜板空间大小旋转限定机构用连接杆结构(196)贯穿所述内部螺栓安装式斜板空间大小旋转限定机构用阀板(198)顶部，且内部螺栓安装式斜板空间大小旋转限定机构用连接杆结构(196)底端与内部螺栓安装式斜板空间大小旋转限定机构用限位杆(197)中部固定连接。
9.根据权利要求8所述的一种自适应式污水排放装置，其特征在于：所述内部螺栓安装式斜板空间大小旋转限定机构用阀板(198)的斜向抵触在斜面结构(6)的表面，且所述内部螺栓安装式斜板空间大小旋转限定机构用阀板(198)的一端面通过活动铰链(17)与线绳(18)的一端固定连接。
10.根据权利要求8所述的一种自适应式污水排放装置，其特征在于：所述内部螺栓安装式斜板空间大小旋转限定机构用连接板(191)通过插入到内部螺栓安装式斜板空间大小旋转限定机构用螺栓孔(192)内部的螺栓安装在横向中空管道孔(4)的顶部。
说明书
一种自适应式污水排放装置
技术领域
本发明涉及污水排放技术领域，具体为一种自适应式污水排放装置。
背景技术
目前，污水排放一直存在，而现有的排放装置都是排放部位和污水储存池直接连通，所以导致污染后的空气直接与外界连通，导致空气污染的发生，还有一部分为手动或者电动式，自适应能力差。
发明内容
本发明的目的在于提供一种自适应式污水排放装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种自适应式污水排放装置，包括横向中空管道体和纵向空心管道体，所述横向中空管道体和纵向空心管道体在连接部位底部设置有斜面壳体，所述横向中空管道体和纵向空心管道体的内部分别设置有横向中空管道孔和纵向空心管道孔，所述斜面壳体位于设置有斜面结构，所述斜面壳体在斜面结构底部设置有斜向管道孔，所述横向中空管道体和纵向空心管道体的端部分别安装一管道套接式密封管道体安装机构，所述纵向空心管道孔在位于所述斜向管道孔的下方安装一斜板式重力偏移旋转驱动机构，所述横向中空管道孔顶部安装一内部螺栓安装式斜板空间大小旋转限定机构，所述横向中空管道体的顶部设置有连通外界和横向中空管道孔的主通孔结构，所述横向中空管道体在位于所述主通孔结构的一侧安装一主立板，所述主立板的中心通过主轴承安装一主旋转轴，所述主旋转轴的一端安装一皮带轮，所述主旋转轴的另一端安装一卷扬轮，所述卷扬轮的内部缠绕式安装一线绳，所述线绳的底端贯穿主通孔结构、且底端通过活动铰链连接内部螺栓安装式斜板空间大小旋转限定机构。
进一步地，所述管道套接式密封管道体安装机构包括管道套接式密封管道体安装机构用空心套、管道套接式密封管道体安装机构用环形凹槽结构、管道套接式密封管道体安装机构用空气密封圈、管道套接式密封管道体安装机构用中心孔、管道套接式密封管道体安装机构用第一高压密封圈安装凹槽结构、管道套接式密封管道体安装机构用第二高压密封圈安装凹槽结构、管道套接式密封管道体安装机构用第一高压密封圈和管道套接式密封管道体安装机构用第二高压密封圈;所述管道套接式密封管道体安装机构用空心套侧面的中部设置有管道套接式密封管道体安装机构用环形凹槽结构，所述管道套接式密封管道体安装机构用环形凹槽结构的内部安装一管道套接式密封管道体安装机构用空气密封圈，所述管道套接式密封管道体安装机构用空心套内部的中心设置有管道套接式密封管道体安装机构用中心孔，所述管道套接式密封管道体安装机构用中心孔的两端分别设置有管道套接式密封管道体安装机构用第一高压密封圈安装凹槽结构和管道套接式密封管道体安装机构用第二高压密封圈安装凹槽结构，所述管道套接式密封管道体安装机构用第一高压密封圈安装凹槽结构和管道套接式密封管道体安装机构用第二高压密封圈安装凹槽结构的内部分别安装有管道套接式密封管道体安装机构用第一高压密封圈和管道套接式密封管道体安装机构用第二高压密封圈。
进一步地，所述管道套接式密封管道体安装机构用中心孔的内部贯穿有横向中空管道体，且所述管道套接式密封管道体安装机构用第一高压密封圈和管道套接式密封管道体安装机构用第二高压密封圈的内环安装在横向中空管道体的外侧。
进一步地，所述管道套接式密封管道体安装机构用中心孔的内部贯穿有纵向空心管道体，且所述管道套接式密封管道体安装机构用第一高压密封圈和管道套接式密封管道体安装机构用第二高压密封圈的内环安装在纵向空心管道体的外侧。
进一步地，所述斜板式重力偏移旋转驱动机构包括斜板式重力偏移旋转驱动机构用斜板、斜板式重力偏移旋转驱动机构用第一垂面、斜板式重力偏移旋转驱动机构用第二垂面、斜板式重力偏移旋转驱动机构用旋转轴安装孔、斜板式重力偏移旋转驱动机构用轴承和斜板式重力偏移旋转驱动机构用旋转轴;所述斜板式重力偏移旋转驱动机构用斜板在对立的两侧中，其中一侧形成所述斜板式重力偏移旋转驱动机构用第一垂面、另一侧面形成所述斜板式重力偏移旋转驱动机构用第二垂面，所述斜板式重力偏移旋转驱动机构用斜板的内部设置有斜板式重力偏移旋转驱动机构用旋转轴安装孔，所述斜板式重力偏移旋转驱动机构用旋转轴安装孔的内部的两端安装有斜板式重力偏移旋转驱动机构用轴承，两所述斜板式重力偏移旋转驱动机构用轴承的内环安装一斜板式重力偏移旋转驱动机构用旋转轴。
进一步地，所述斜板式重力偏移旋转驱动机构用第一垂面和斜板式重力偏移旋转驱动机构用第二垂面与斜板式重力偏移旋转驱动机构用斜板的斜向对称面呈锐角，且所述斜板式重力偏移旋转驱动机构用旋转轴安装孔与斜板式重力偏移旋转驱动机构用第一垂面之间的距离大于斜板式重力偏移旋转驱动机构用旋转轴安装孔和斜板式重力偏移旋转驱动机构用第二垂面之间的距离。
进一步地，所述斜板式重力偏移旋转驱动机构用旋转轴其中一端通过轴承安装在纵向空心管道体内部，所述斜板式重力偏移旋转驱动机构用旋转轴的另一端贯穿纵向空心管道体的侧面、且端部安装一皮带轮，该皮带轮与另一皮带轮之间通过皮带连接。
进一步地，所述内部螺栓安装式斜板空间大小旋转限定机构包括内部螺栓安装式斜板空间大小旋转限定机构用连接板、内部螺栓安装式斜板空间大小旋转限定机构用螺栓孔、内部螺栓安装式斜板空间大小旋转限定机构用条状凸起结构、内部螺栓安装式斜板空间大小旋转限定机构用半圆形凹槽结构、内部螺栓安装式斜板空间大小旋转限定机构用密封橡胶垫、内部螺栓安装式斜板空间大小旋转限定机构用连接杆结构、内部螺栓安装式斜板空间大小旋转限定机构用限位杆、内部螺栓安装式斜板空间大小旋转限定机构用阀板和内部螺栓安装式斜板空间大小旋转限定机构用半圆形凸起结构;所述内部螺栓安装式斜板空间大小旋转限定机构用连接板的内部设置有多个内部螺栓安装式斜板空间大小旋转限定机构用螺栓孔，所述内部螺栓安装式斜板空间大小旋转限定机构用连接板的底部中心设置有一内部螺栓安装式斜板空间大小旋转限定机构用条状凸起结构，所述内部螺栓安装式斜板空间大小旋转限定机构用条状凸起结构底部设置有内部螺栓安装式斜板空间大小旋转限定机构用半圆形凹槽结构，所述内部螺栓安装式斜板空间大小旋转限定机构用半圆形凹槽结构的内部安装一内部螺栓安装式斜板空间大小旋转限定机构用密封橡胶垫，所述内部螺栓安装式斜板空间大小旋转限定机构用条状凸起结构底部设置有与其一体式结构的内部螺栓安装式斜板空间大小旋转限定机构用连接杆结构，所述内部螺栓安装式斜板空间大小旋转限定机构用阀板顶部设置有内部螺栓安装式斜板空间大小旋转限定机构用半圆形凸起结构，所述内部螺栓安装式斜板空间大小旋转限定机构用阀板的内部安装有一内部螺栓安装式斜板空间大小旋转限定机构用限位杆，且所述内部螺栓安装式斜板空间大小旋转限定机构用限位杆与内部螺栓安装式斜板空间大小旋转限定机构用阀板为活性连接，所述内部螺栓安装式斜板空间大小旋转限定机构用连接杆结构贯穿所述内部螺栓安装式斜板空间大小旋转限定机构用阀板顶部，且内部螺栓安装式斜板空间大小旋转限定机构用连接杆结构底端与内部螺栓安装式斜板空间大小旋转限定机构用限位杆中部固定连接。
进一步地，所述内部螺栓安装式斜板空间大小旋转限定机构用阀板的斜向抵触在斜面结构的表面，且所述内部螺栓安装式斜板空间大小旋转限定机构用阀板的一端面通过活动铰链与线绳的一端固定连接。
进一步地，所述内部螺栓安装式斜板空间大小旋转限定机构用连接板通过插入到内部螺栓安装式斜板空间大小旋转限定机构用螺栓孔内部的螺栓安装在横向中空管道孔的顶部。
与现有技术相比，本发明的有益效果是：本发明利用污水排放时，污水的流量和重力，能够自适应控制排放部位空间的大小，在不排放时，在部件重力的作用下，能够将连通空间降至最低，从而有效降低了污水空气对外界的影响，并且，该装置不需要手动或者电力进行驱动，实用性强，而且，该装置具有管道套接式密封管道体安装机构，能够安装在特定部位，实现密封作用，防止空气通过安装部位溢出，此外，该装置具有斜板式重力偏移旋转驱动机构，能够在实现一定空气初步密封的作用下，在重力因素，能够发生旋转现象，从而实现旋转力度的驱动作用，另外，该装置具有内部螺栓安装式斜板空间大小旋转限定机构，能够在自身的重力作用下，实现空间的密封作用，同时在重力的作用下，能够自由旋转，实现开启作用。（发明人杨伟坚）
